(041) - HRUBÁ SKÁLA

POPIS DOPRAVNÍHO BODU

Hrubá Skála je tříkolejnou mezilehlou křižovací stanicí v rovném úseku trati. Stanice má dvě koleje dopravní a jednu kolej manipulační. Jak uvádí kronika, stanice s velkým nákladištěm byla na trati vystavěna na přímluvu majitelů nedalekého hruboskalského velkostatku. Stavebně byla stanice předána k veřejnému užívání v září roku 1903 a první oficiální vlak do stanice přijel v den slavnostního zprovoznění dráhy, 18. října 1903. I když byla Hrubá Skála křižovací stanicí, až do roku 1910 byla komerčně přidělena pod stanici Turnov, teprve v tomto roce byla obsazena samostatným účetním a přiděleny jí byly i okolní zastávky. Velkou společenskou událostí byla návštěva prezidenta T. G. Masaryka, který zdejší kraj navštívil 17. září 1921 a jeho cesta sem nemohla vést jinak než vlakem. Zajímavostí je, že Hrubá Skála byla poslední stanicí na zdejší trati, kde se používal ke svícení petrolej a to až do roku 1939, kdy byla v srpnu tohoto roku budova konečně osvětlena elektrickým proudem. 4. února 1943 byla ve stanici Hrubá Skála postavena nová mechanická vjezdová návěstidla s předvěstidly.

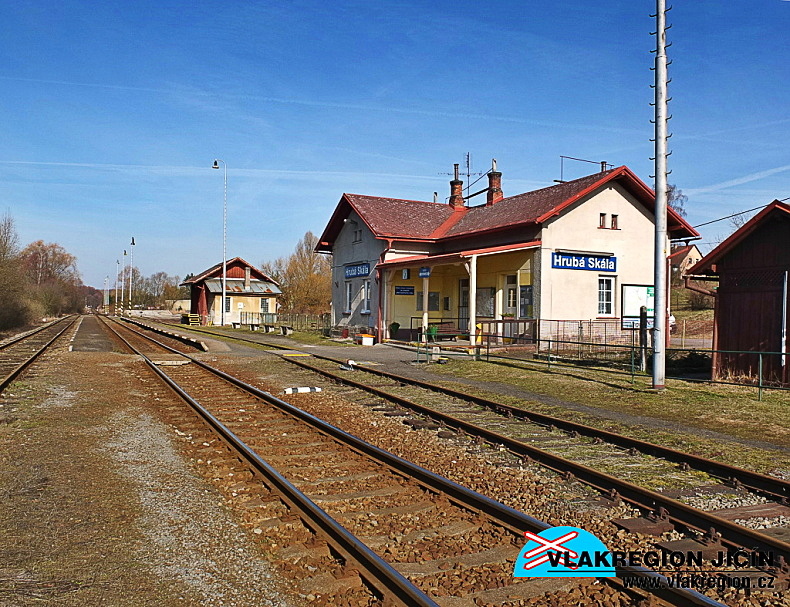

Stanice Hrubá Skála

Podoba kolejiště a budov stanice Hrubá Skála se od doby výstavby do dnešní doby (2017) téměř nezměnila, stanice má dvě dopravní koleje a jednu kolej manipulační. Manipulační kolej obsluhuje sklad a rozsáhlé nákladiště na turnovské straně stanice. V minulosti byla manipulační kolej protažena kusou kolejí a u koleje bylo přistavěno další nákladiště v podobě betonové rampy, pro jednodušší překládání zboží z nákladních automobilů. Dnes je manipulační kusá kolej na turnovské straně již úředně zrušená, na jejím začátku fyzicky ukončená šturcem a slouží pouze jako odvratná kolej. Dopravní koleje mají shodnou délku 190 metrů a staniční kolej č. 1 je kolejí hlavní a je průběžná. Úrovňová jednostranná nástupiště jsou postavena u obou dopravních kolejí a mají shodnou délku 80 metrů. Nástupiště mají pevnou hranu typu SUDOP T a betonové desky K150, přístup na nástupiště zajišťuje jeden přechod, umístěný přímo před výpravní budovou.

Staniční zabezpečení v Hrubé Skále je pouze 1. kategorie, kdy návěstidla nejsou závislá na výměnách - zabezpečení je prováděno pouze přes kolejovou desku umístěnou v dopravní kanceláři obsluhovanou výpravčím. Výhybky jsou stavěné ručně, jsou uzamykatelné výměnovými zámky a klíče od nich jsou v dopravní kanceláři. Na rovenském zhlaví je skupinové odjezdové návěstidlo a na turnovském zhlaví stanice najdeme pomocné stavědlo. Jako traťové zabezpečení funguje do obou směrů telefonické dorozumívání (provoz dle D1). V pracovních dnech obsluhuje stanici dle rozvrhu výpravčí, jinak bývá neobsazena. Zabezpečovací zařízení je upraveno pro zavedení výluky dopravní služby.

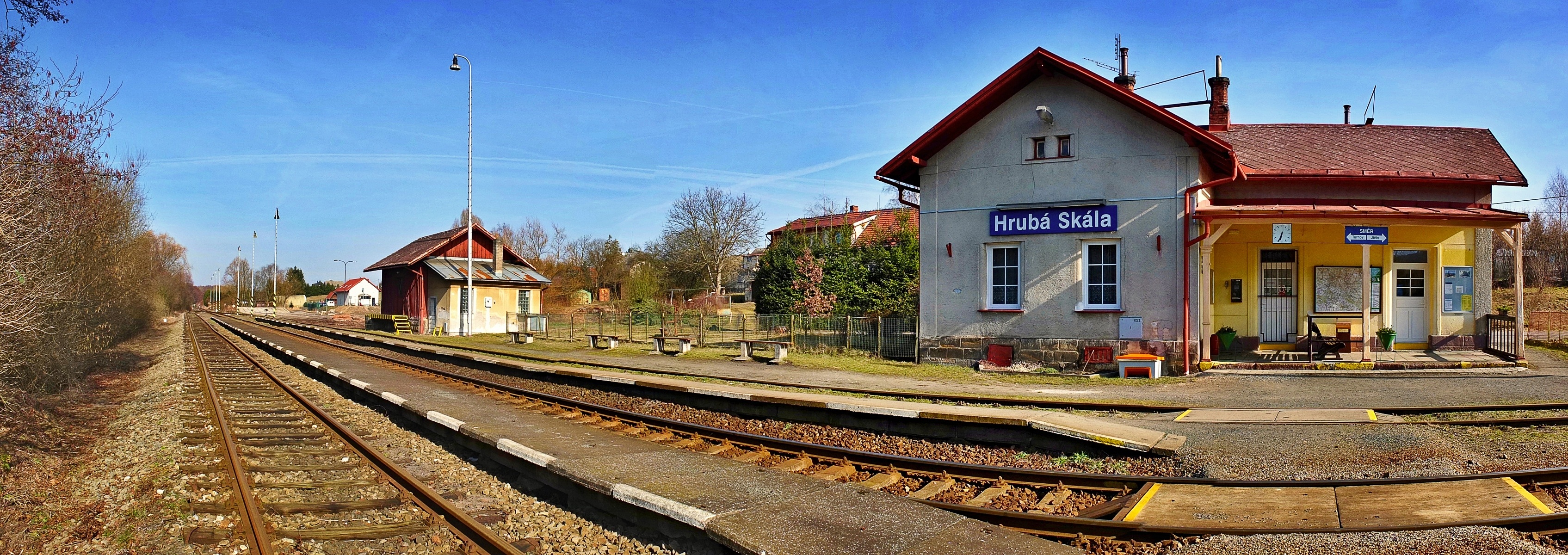

Stanice Hrubá Skála - panorama
Panorama stanice Hrubá Skála - kliknutím se zvětší

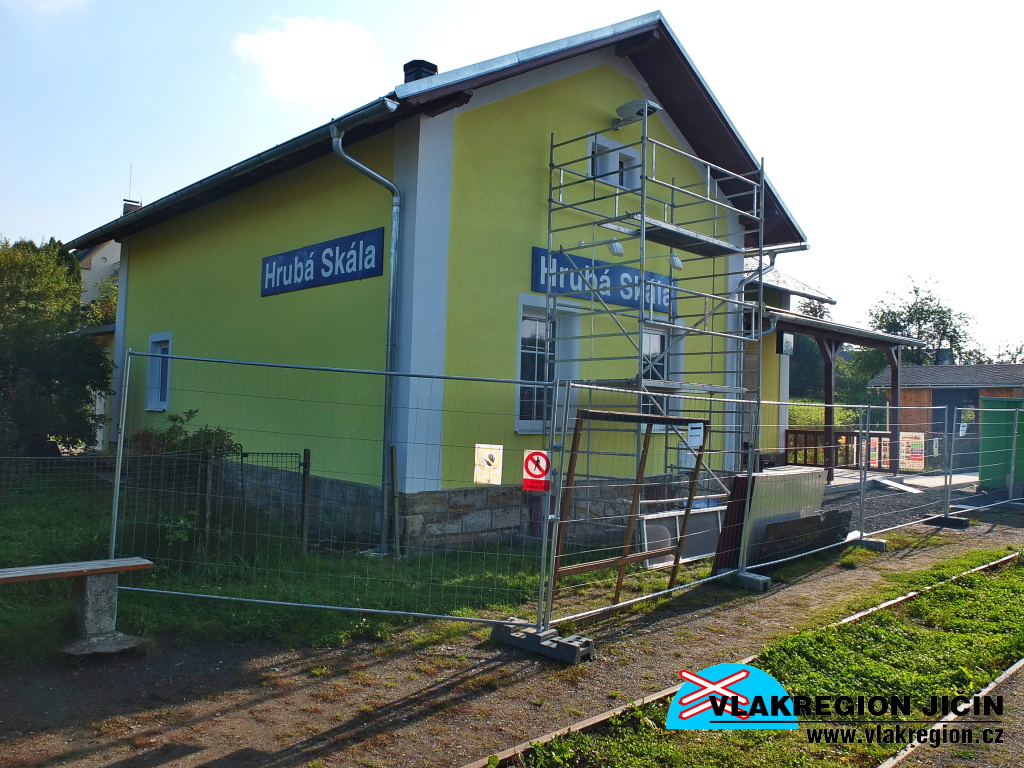

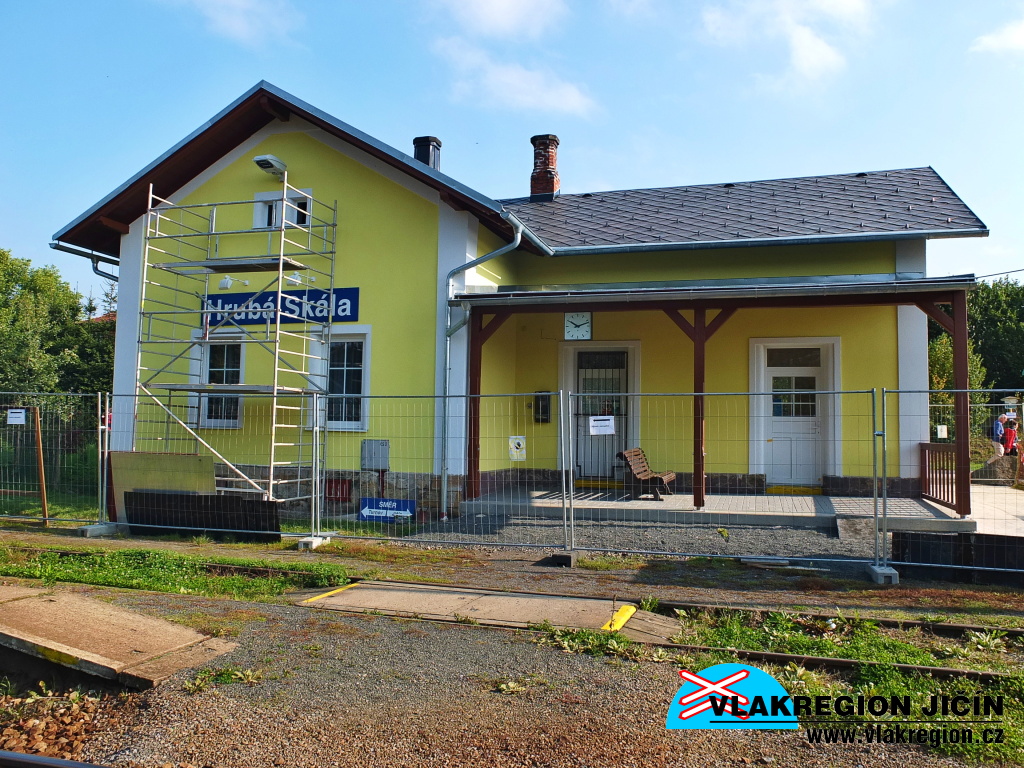

Staniční budova budova je původní a je vystavěná dle normálií společnosti s použitím typového listu L IV/H. Je tedy přízemní s půdorysem ve tvaru T, s dopravní kanceláří a vytápěnou čekárnou, kde se prodávaly jízdenky (do roku 2008). Pro venkovní čekání slouží pro cestující zastřešená veranda s lavičkou a několik dalších laviček se nachází i v areálu stanice. Samotná staniční budova stojí blízko rovenského zhlaví, nedaleko chráněného přejezdu se silnicí vedoucí z obce Karlovice na nedalekou Hrubou Skálu. Kousek od staniční budovy, na turnovské straně, nalezneme typizovaný dřevěný sklad s novější zděnou přístavbou a za skladem se nachází velká plocha nákladiště. To bylo v minulosti rozšířeno o další, dnes již nepoužívanou, betonovou rampu. Na druhé straně se nachází u staniční budovy ještě původní dřevěné záchodky s kůlnou (2017). Celou stanici osvětluje jedenáct vysokých výložníkových světel.

Stanice Hrubá Skála je hojně využívána turisty pro výlety do oblasti Hruboskalska a obsluhuje hlavně obce Karlovice, Radvánovice, Doubravice a Hrubou Skálu. Za staniční budovou nalezneme turistický rozcestník, jehož značka nás zavede do turistického centra hruboskalska a k zámku Hrubá Skála (2,5 km).

FOTOGALERIE

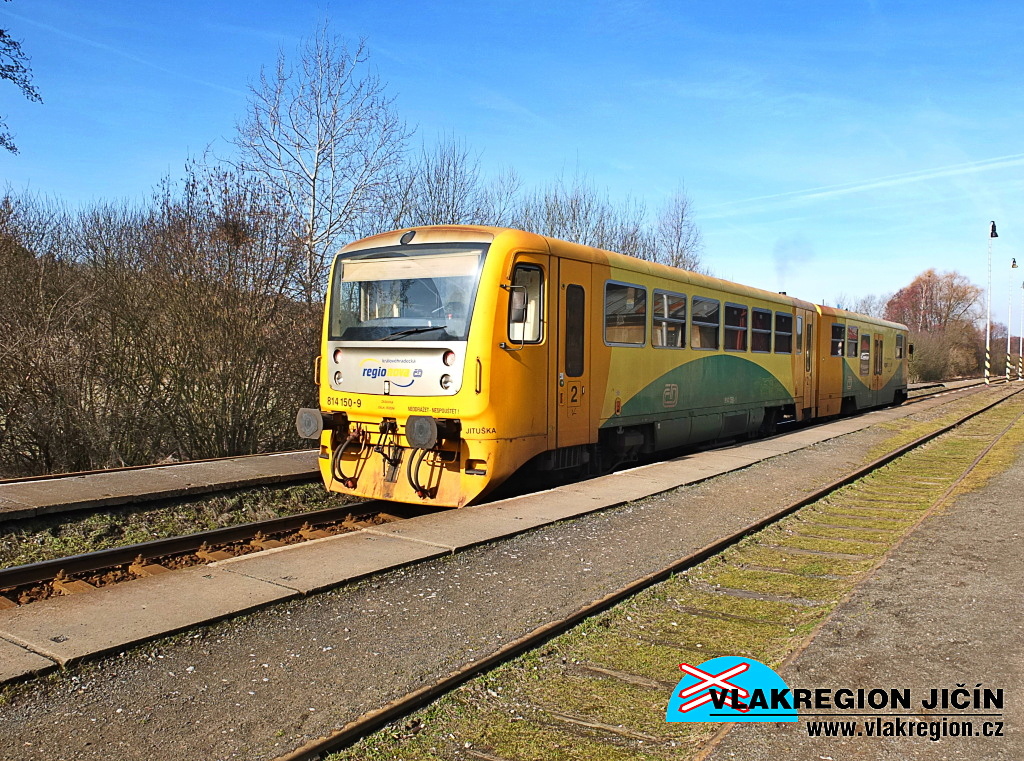

Regionova míří od prvního nástupiště do Turnova (3/2017)

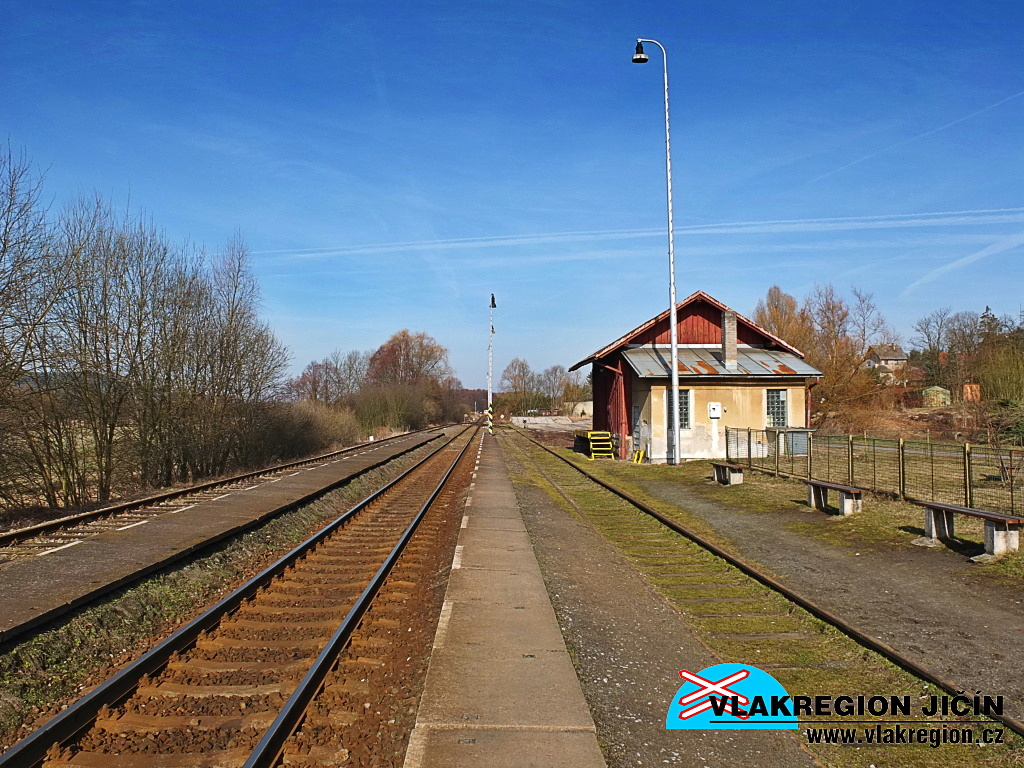

Pohled od staniční budovy na turnovskou stranu (3/2017)

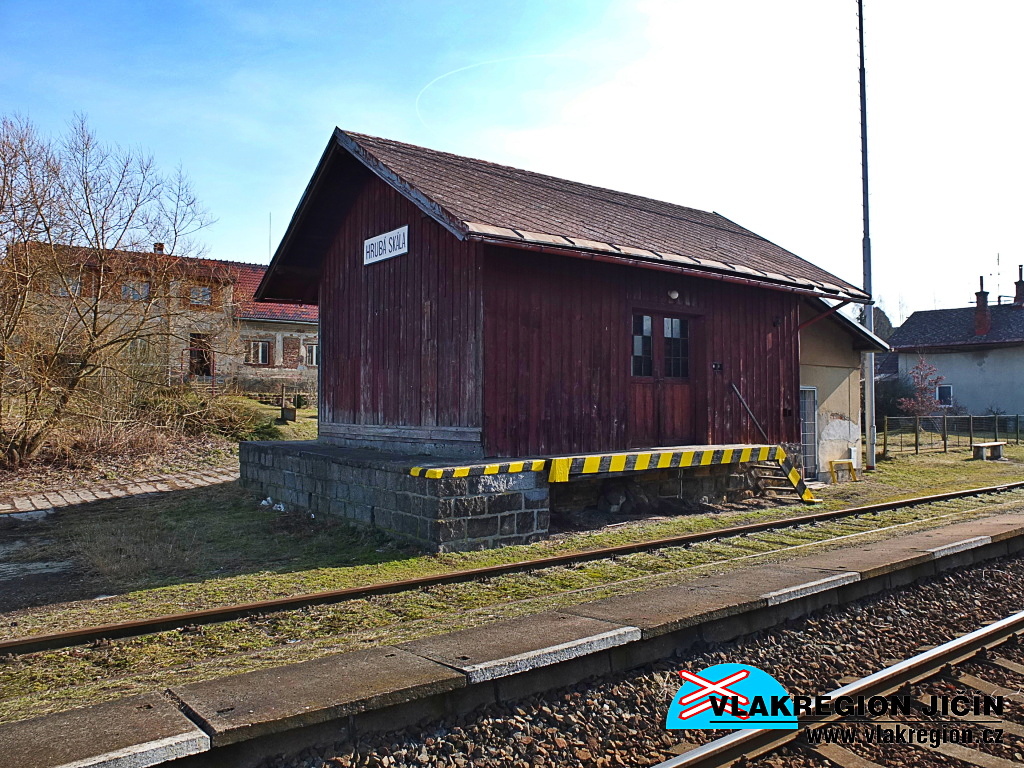

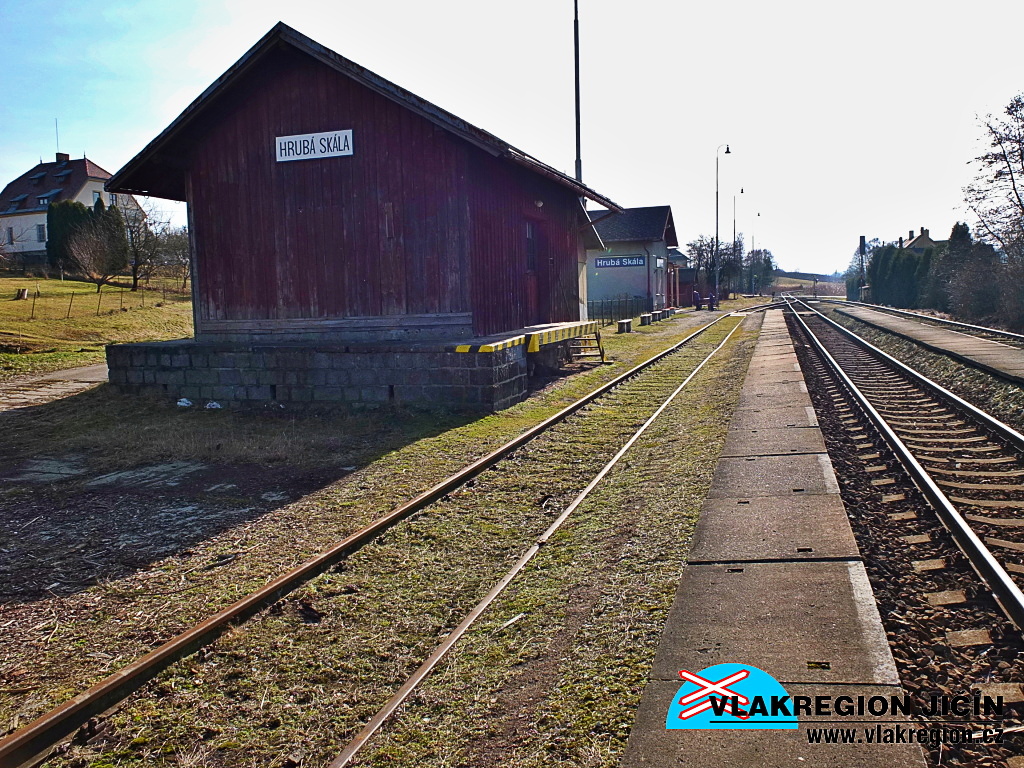

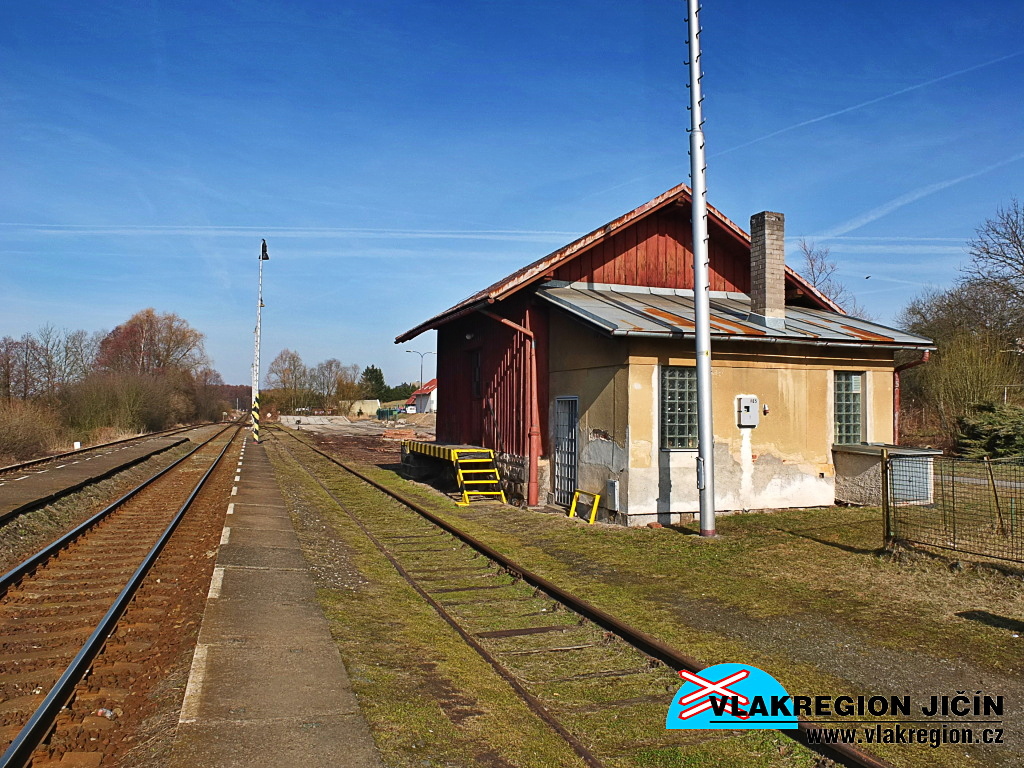

Původní sklad se zděnou přístavbou (3/2017)

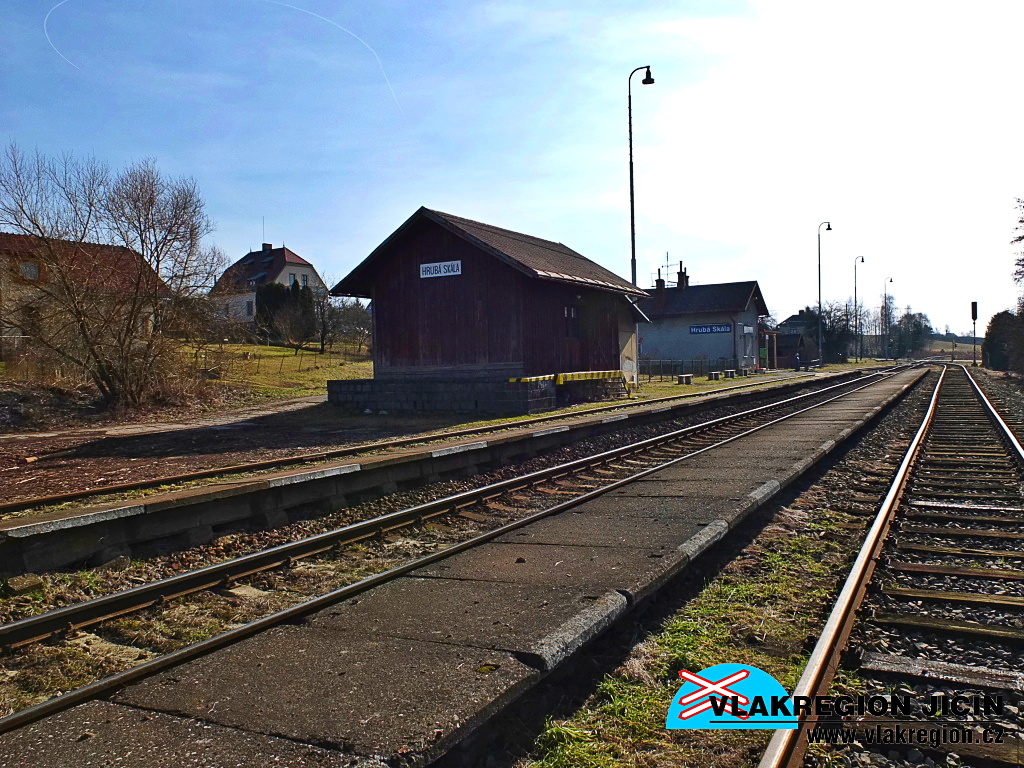

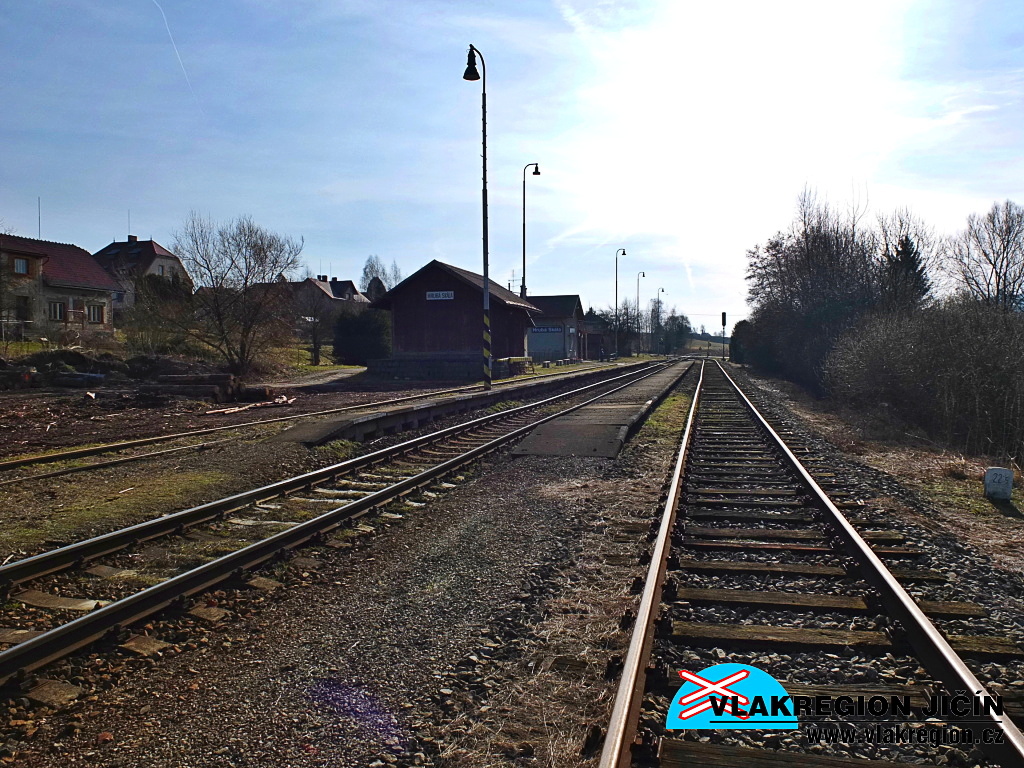

Pohled od skladu na turnovskou stranu stanice (3/2017)


Sklad pohledem na rovenskou stranu (3/2017)

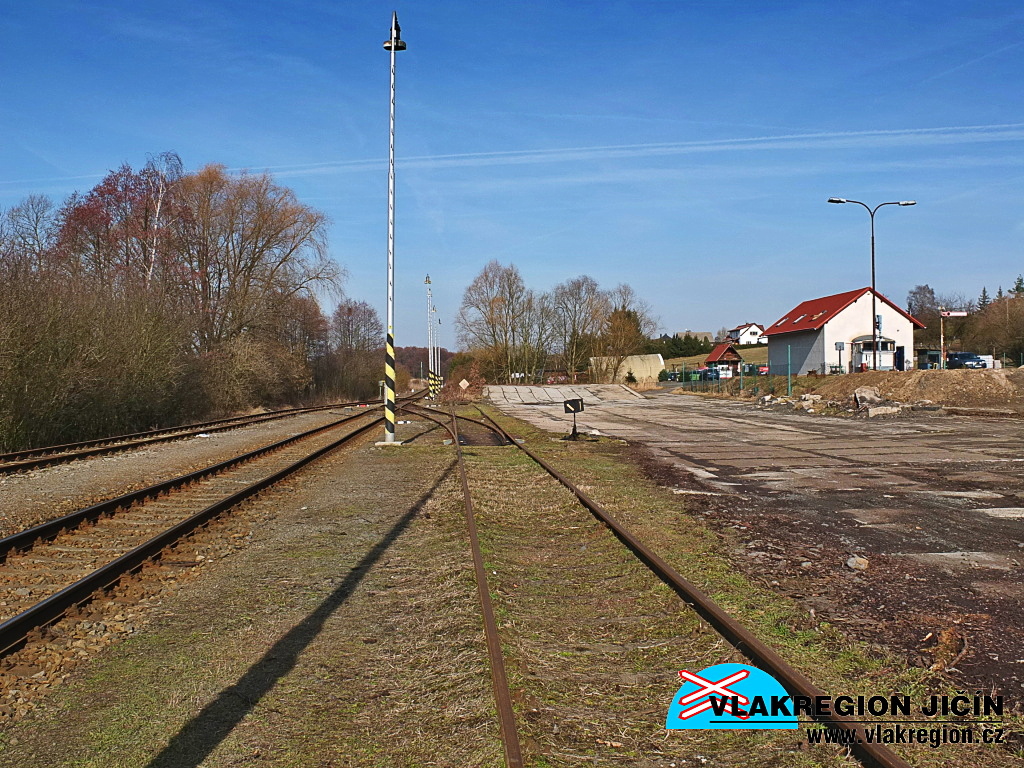

Manipulační kolej a nákladiště (3/2017)

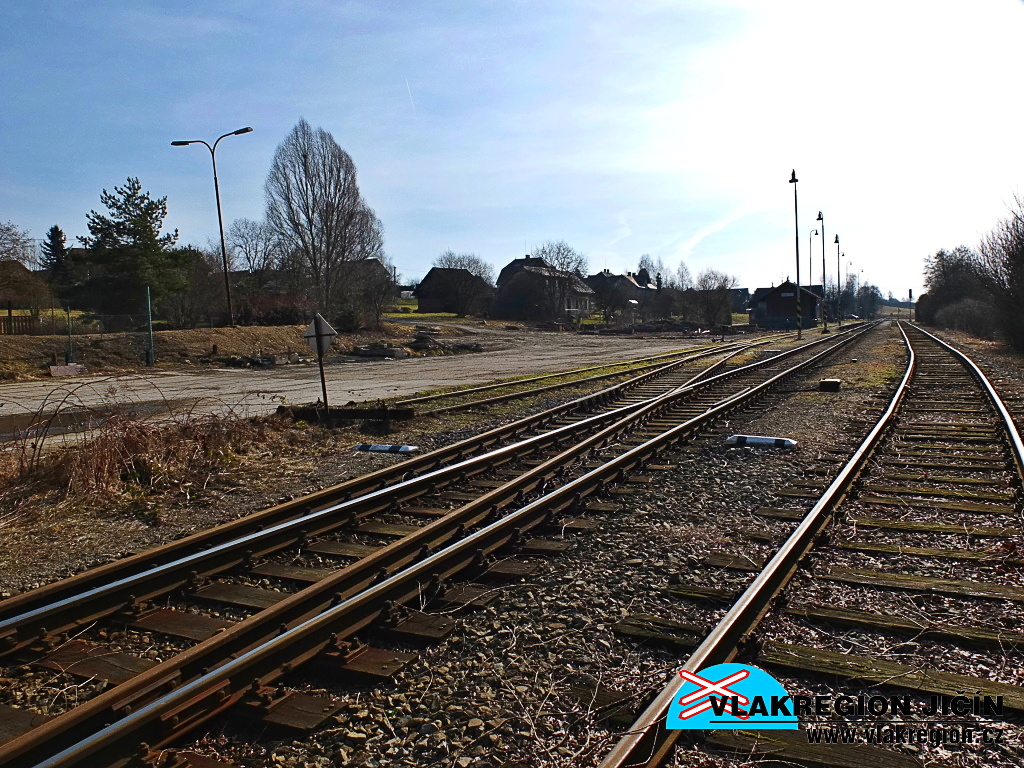

Pohled na rovenské zhlaví (3/2017)

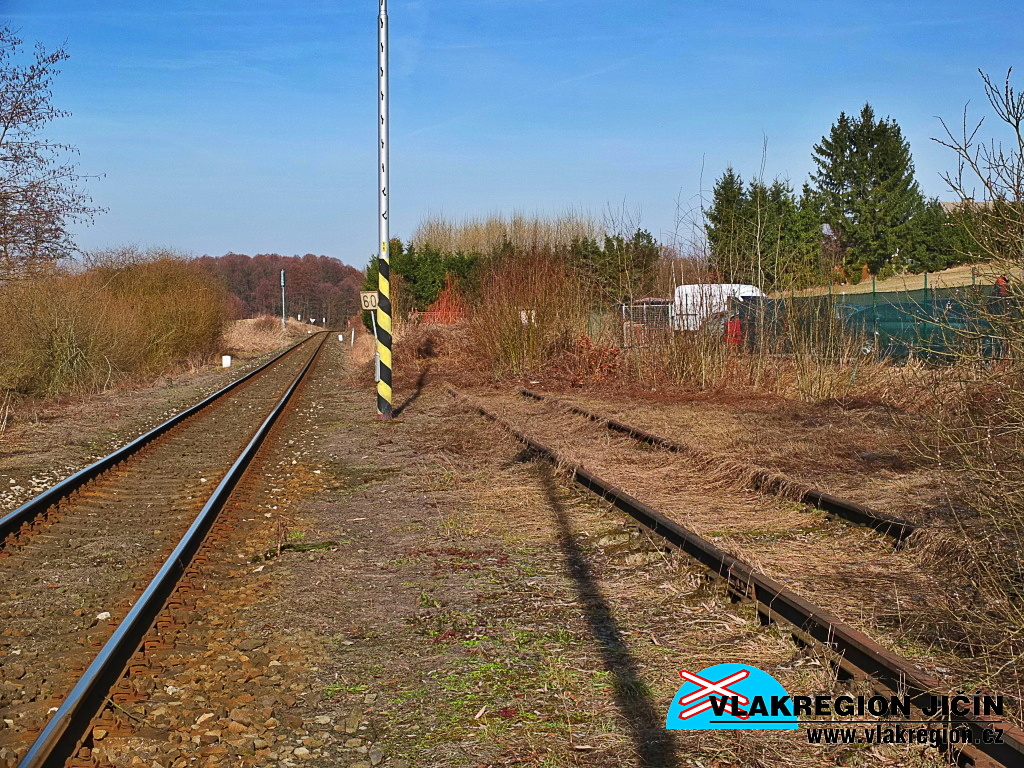

Kusá manipulační kolej, dnes již krácená na odvratnou kolej (3/2017)

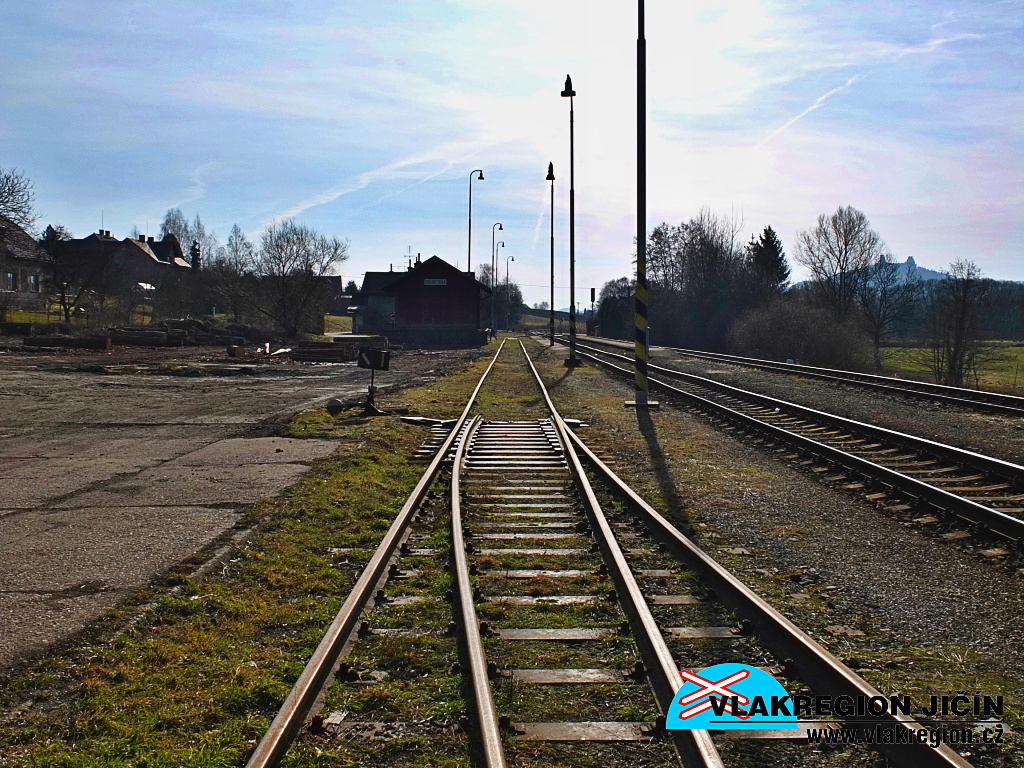

Pohled z konce manipulační koleje do stanice (3/2017)

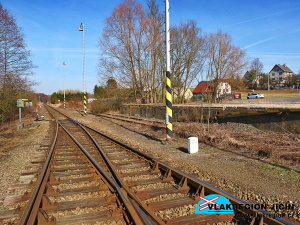

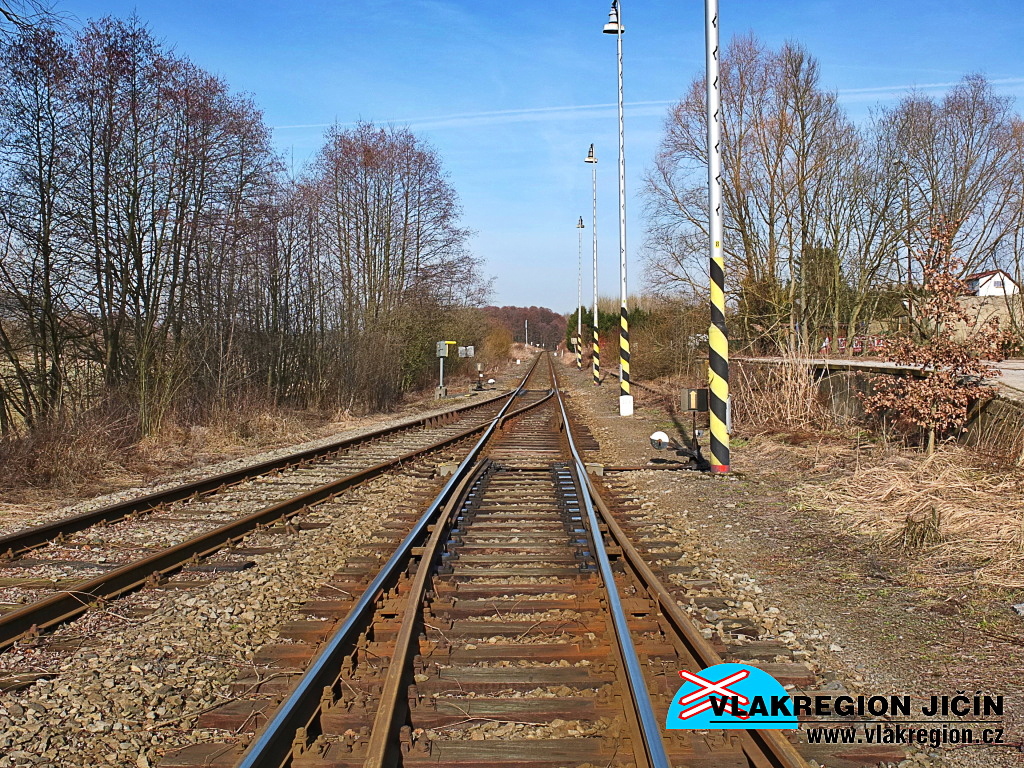

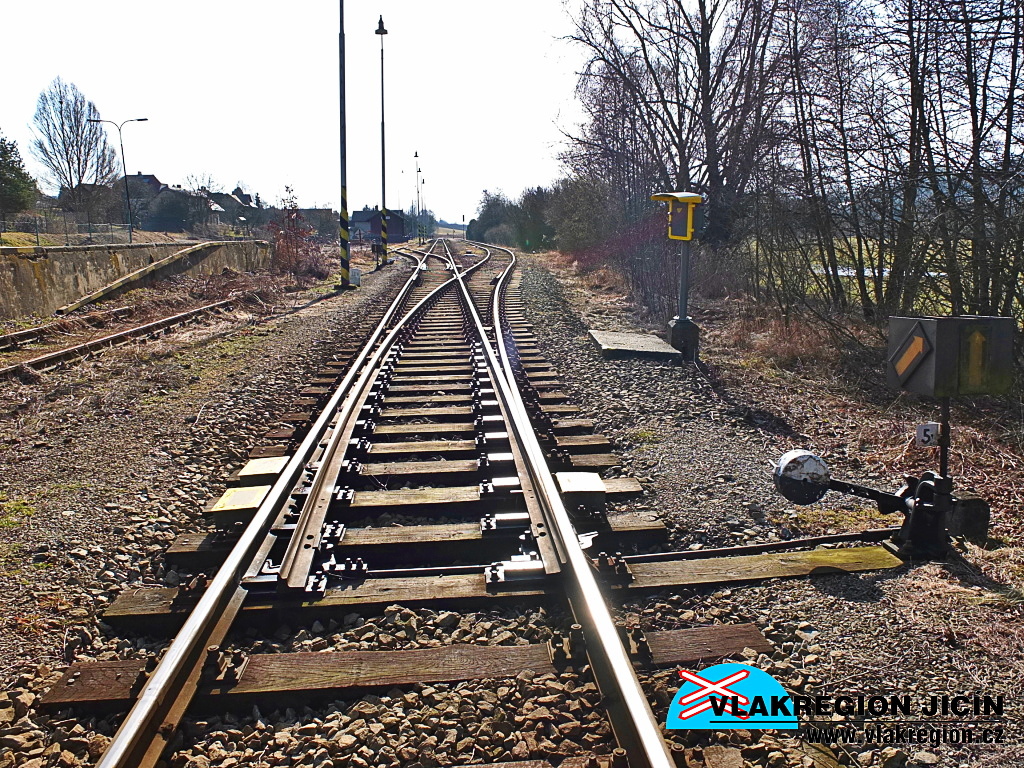

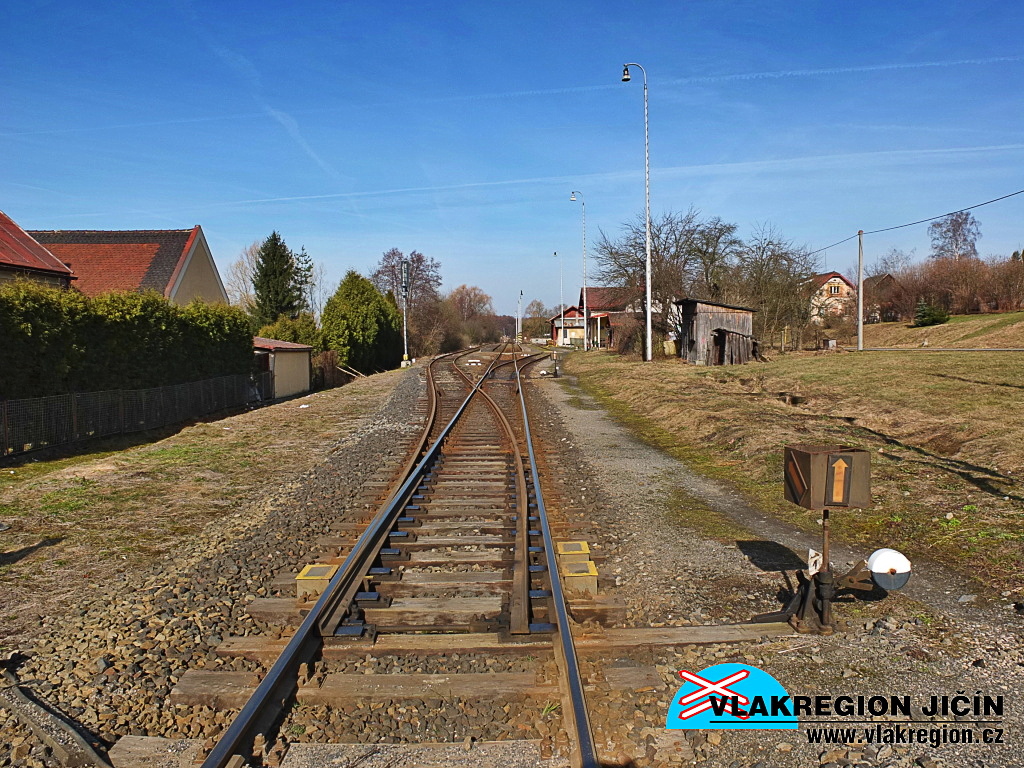

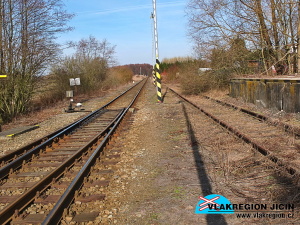

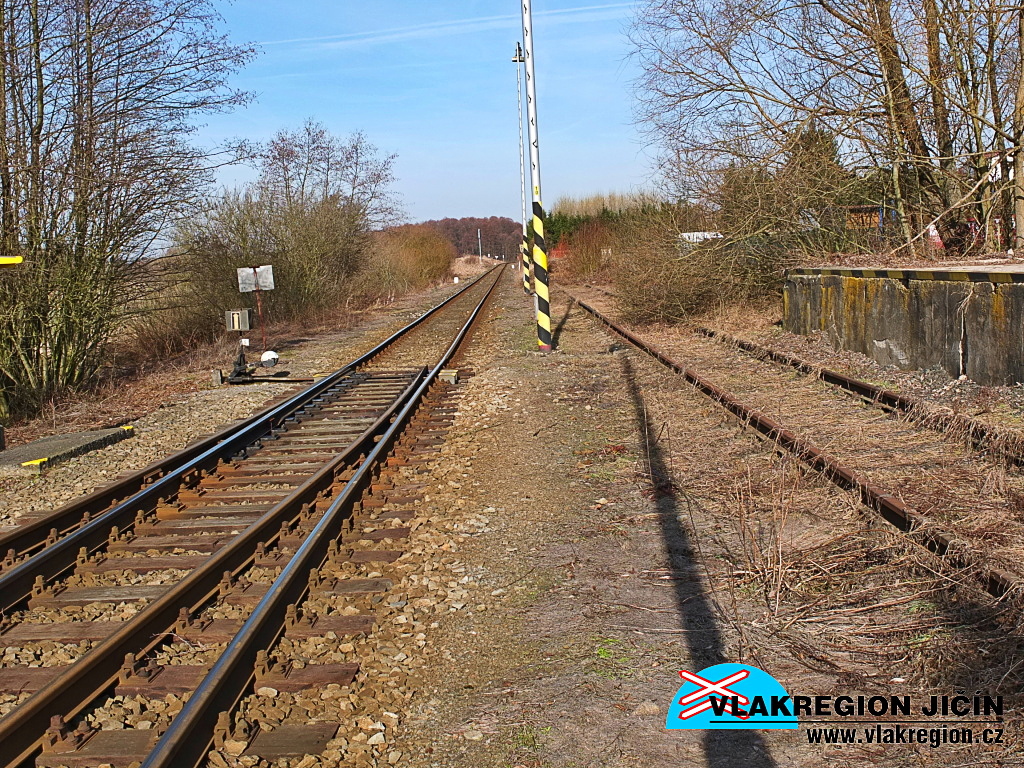

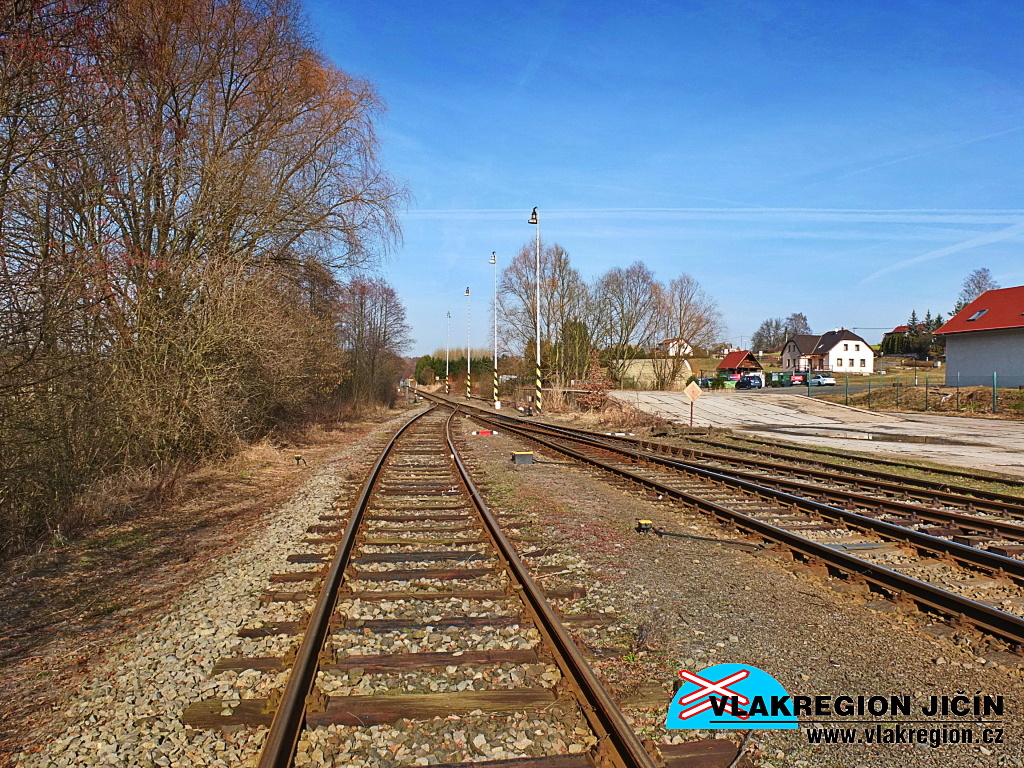

Turnovské zhlaví stanice (3/2017)

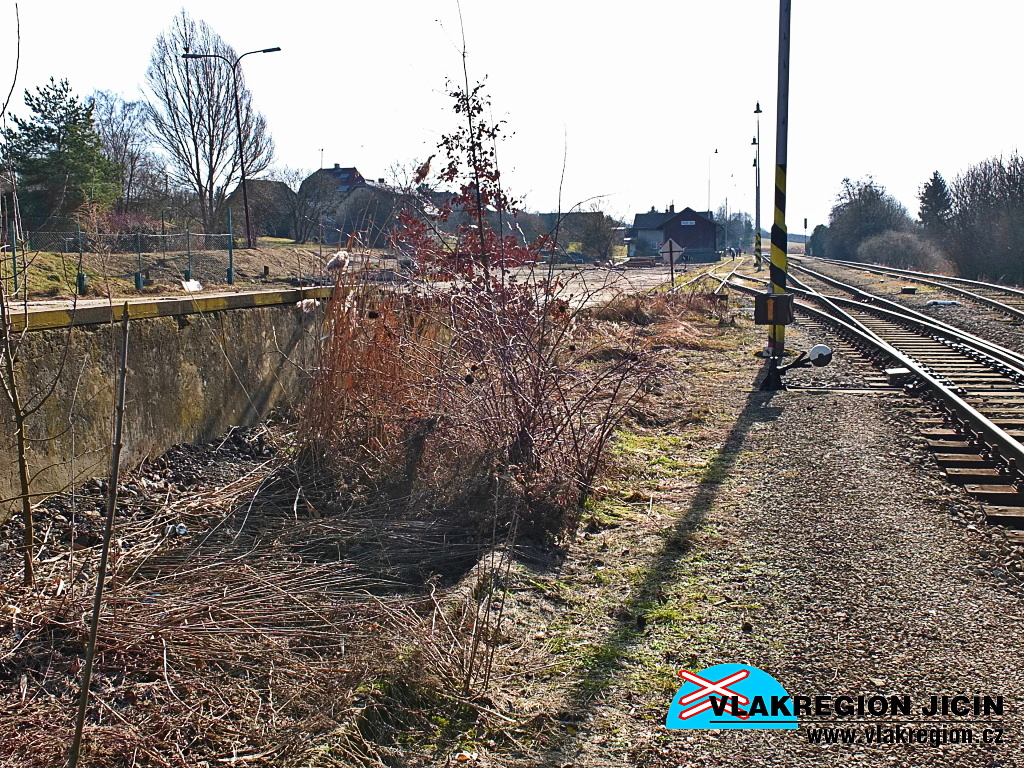

Vpravo již papírově zrušená kolej a rampa za šturcem kusé manipulační koleje (3/2017)


Zbytek manipulační koleje zarůstá vegetací (3/2017)


Pomocné stavědlo na turnovském zhlaví (3/2017)


Zrušená kusá manipulační kolej vedla od turnovského zhlaví dalších 100 metrů (3/2017)


Turnovské zhlaví pohledem do stanice (3/2017)

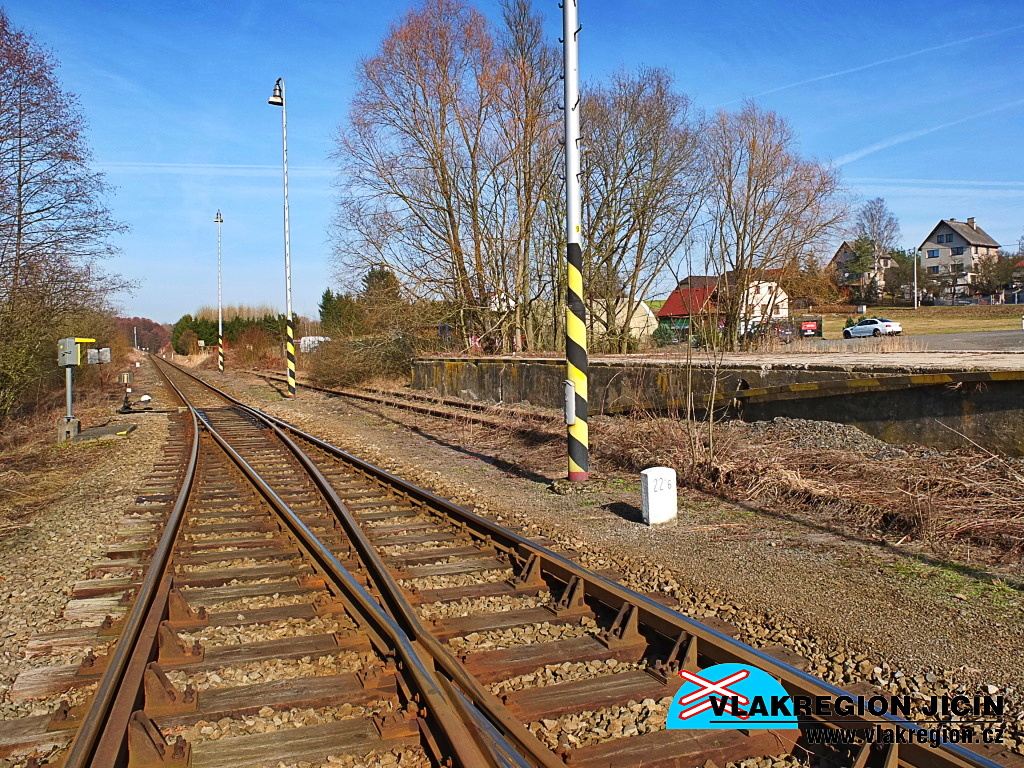

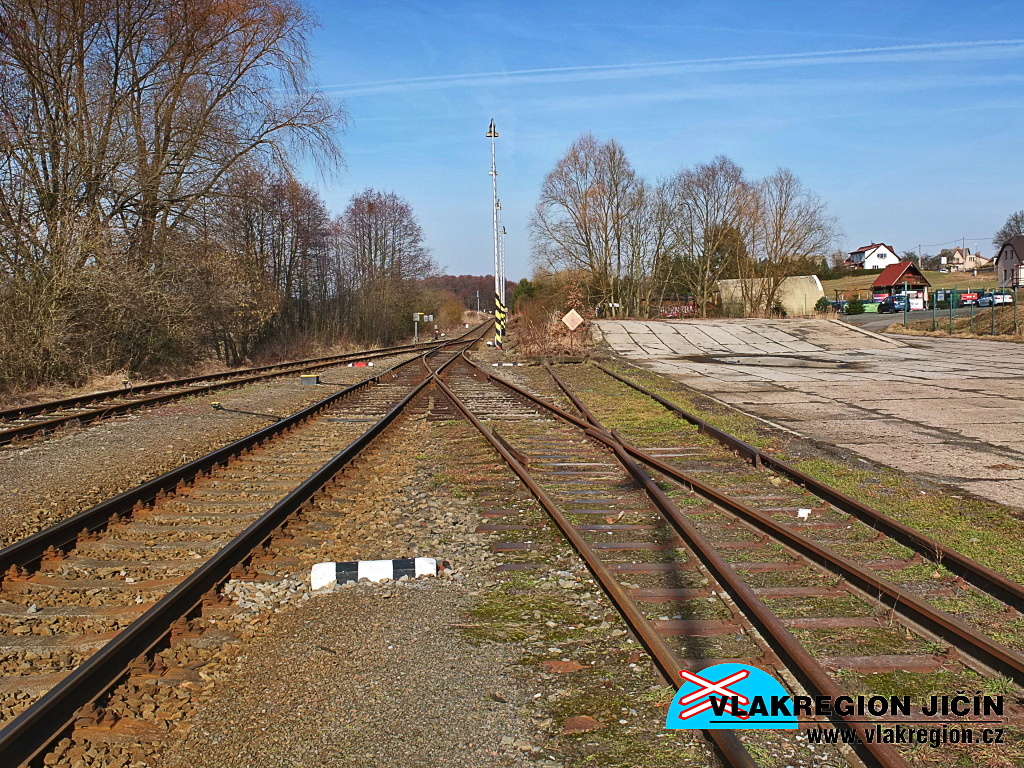

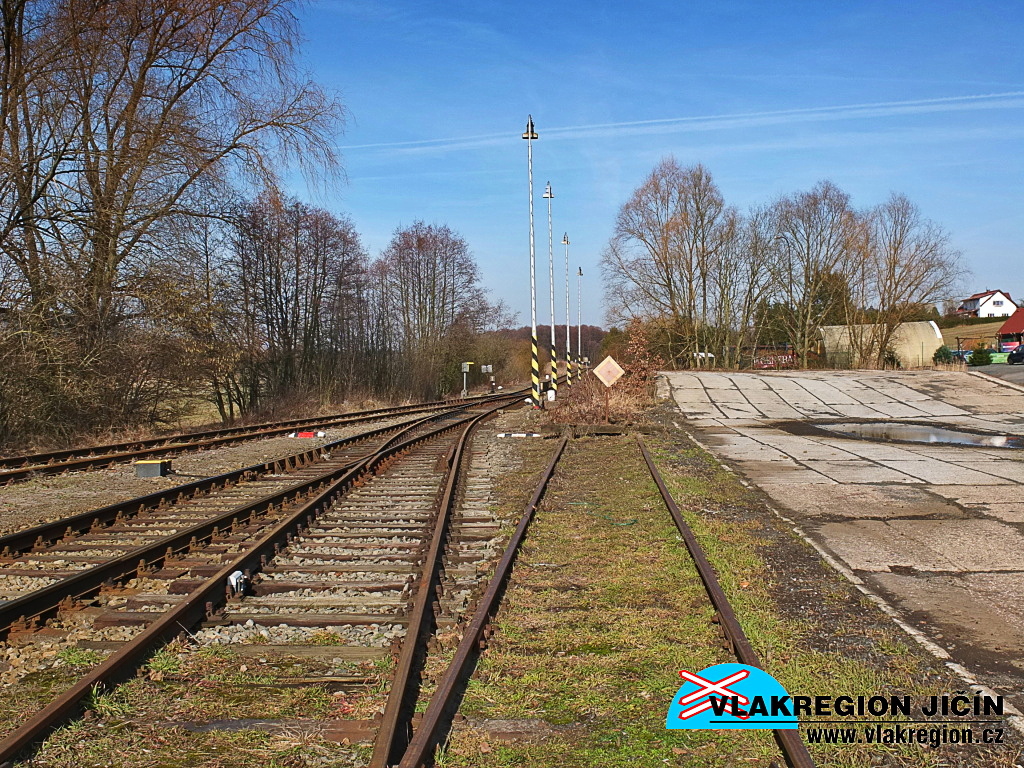

Turnovské zhlaví s osvětlením nákladiště a nepoužívaná rampa (3/2017)


Kolejiště stanice - vlevo šturc zkracující kusou manipulační kolej (3/2017)


Pohled od třetí staniční koleje k turnovskému zhlaví (3/2017)

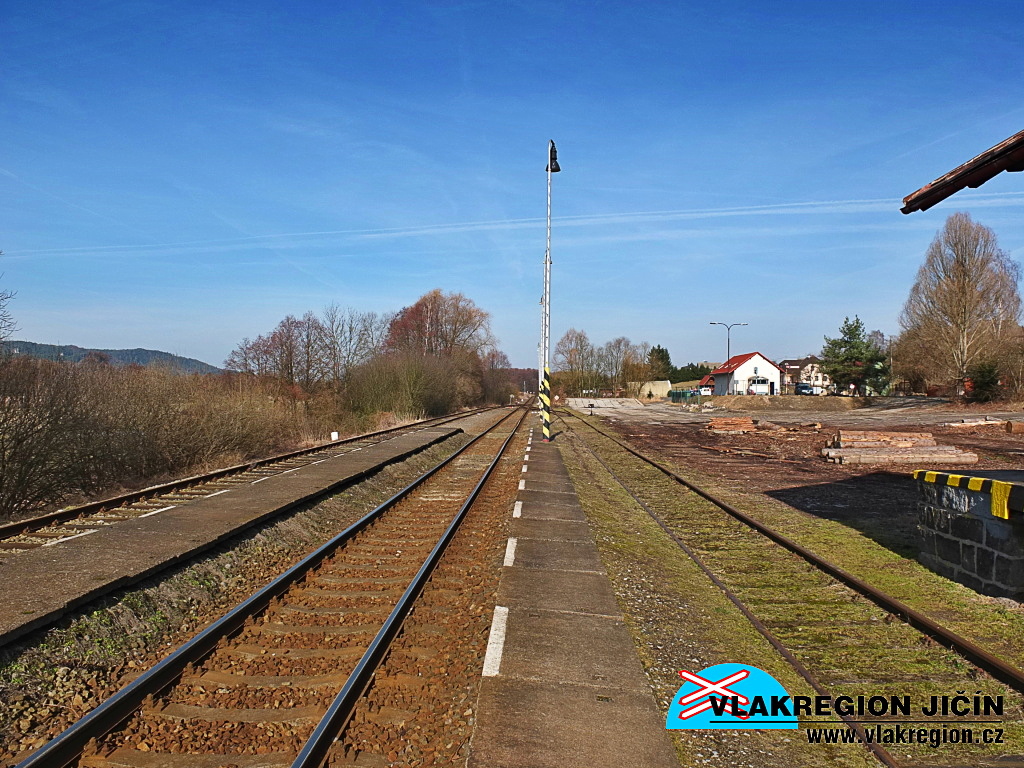

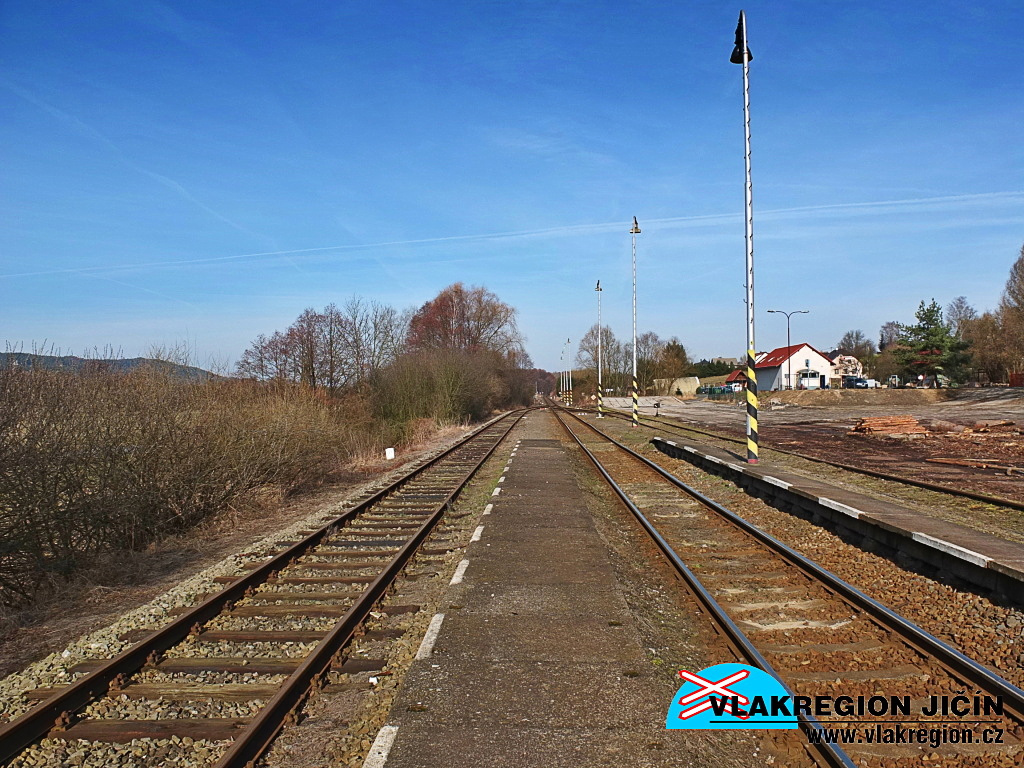

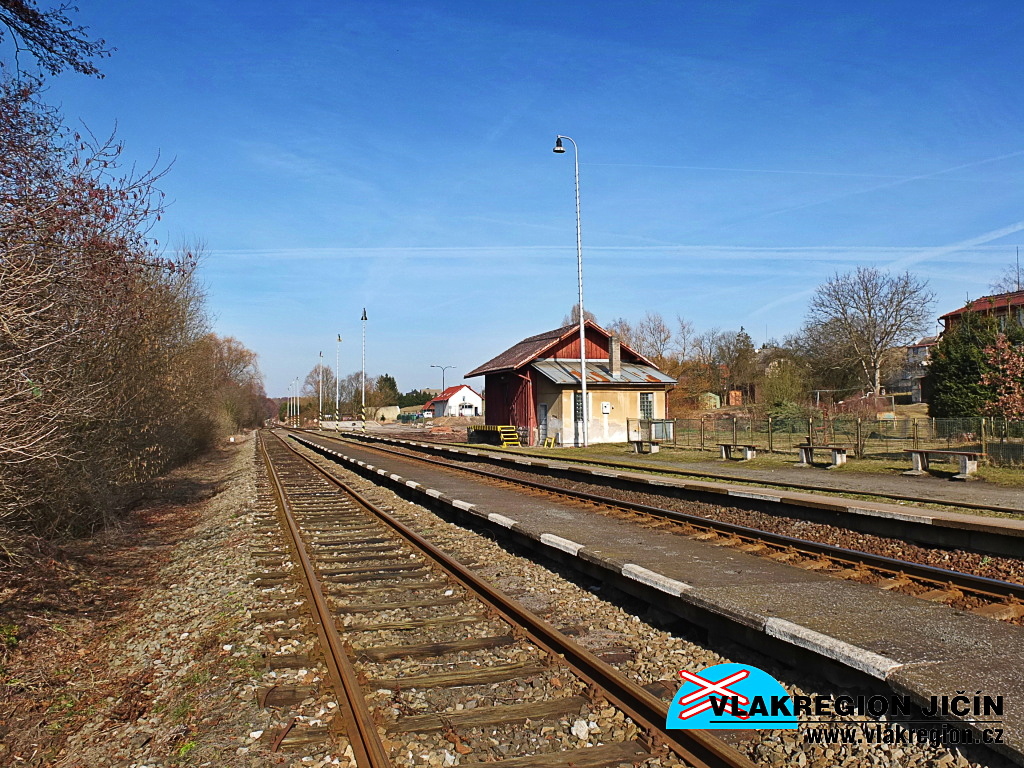

Celkový pohled na obě nástupiště stanice (3/2017)


Sklad a za ním staniční budova (3/2017)


Celkový pohled na sklad s malým nákladištěm (3/2017)


Kolejiště stanice Hrubá Skála (3/2017)

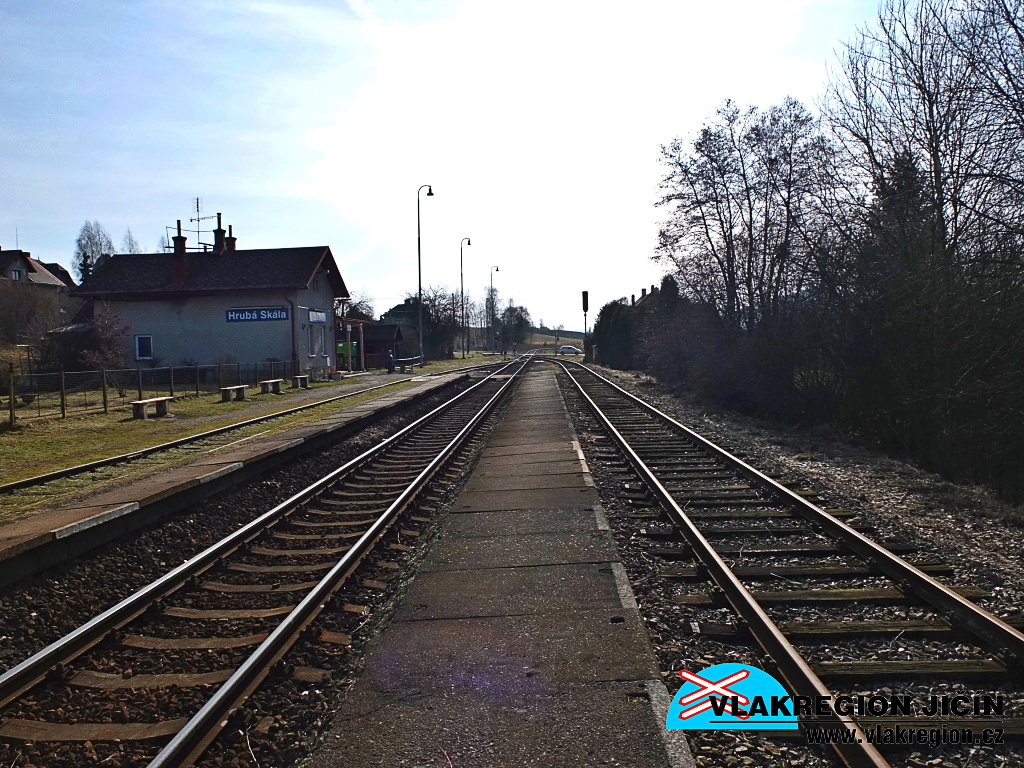

Pohled na turnovskou stranu stanice (3/2017)

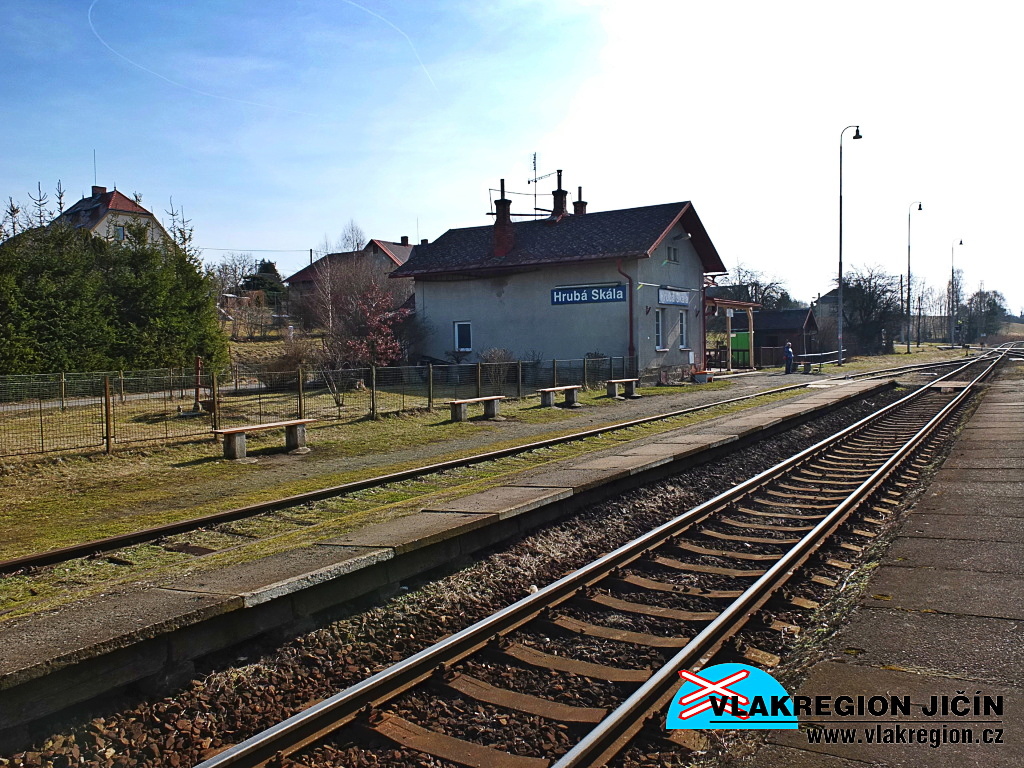

Lavičky a staniční budova (3/2017)

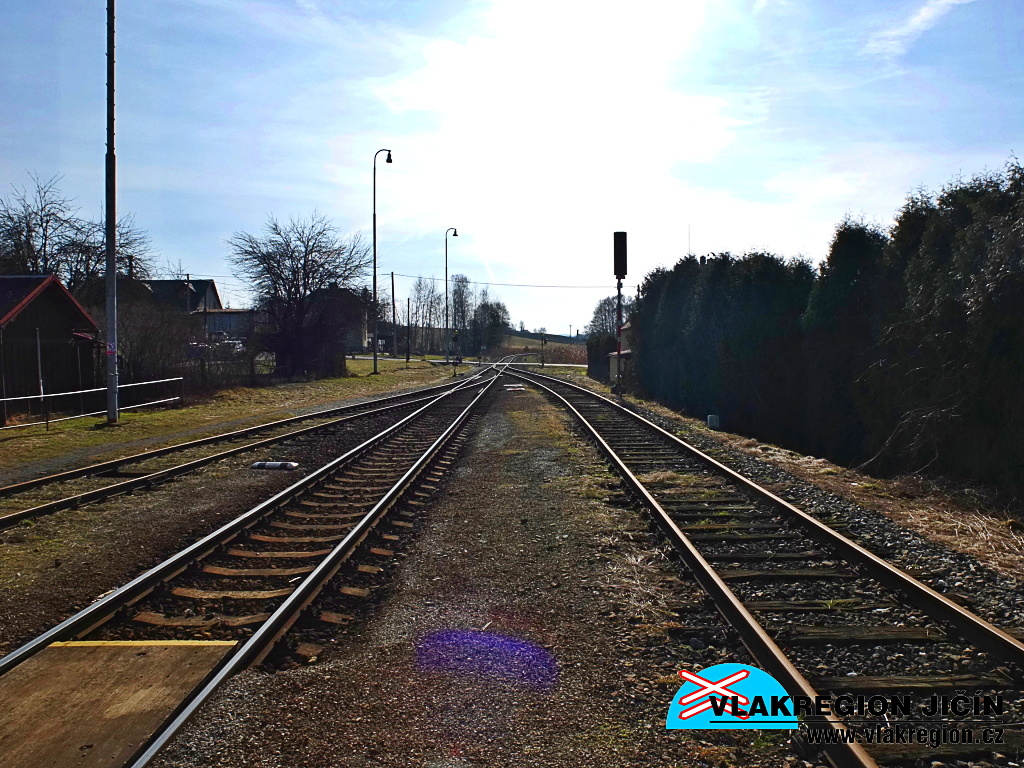

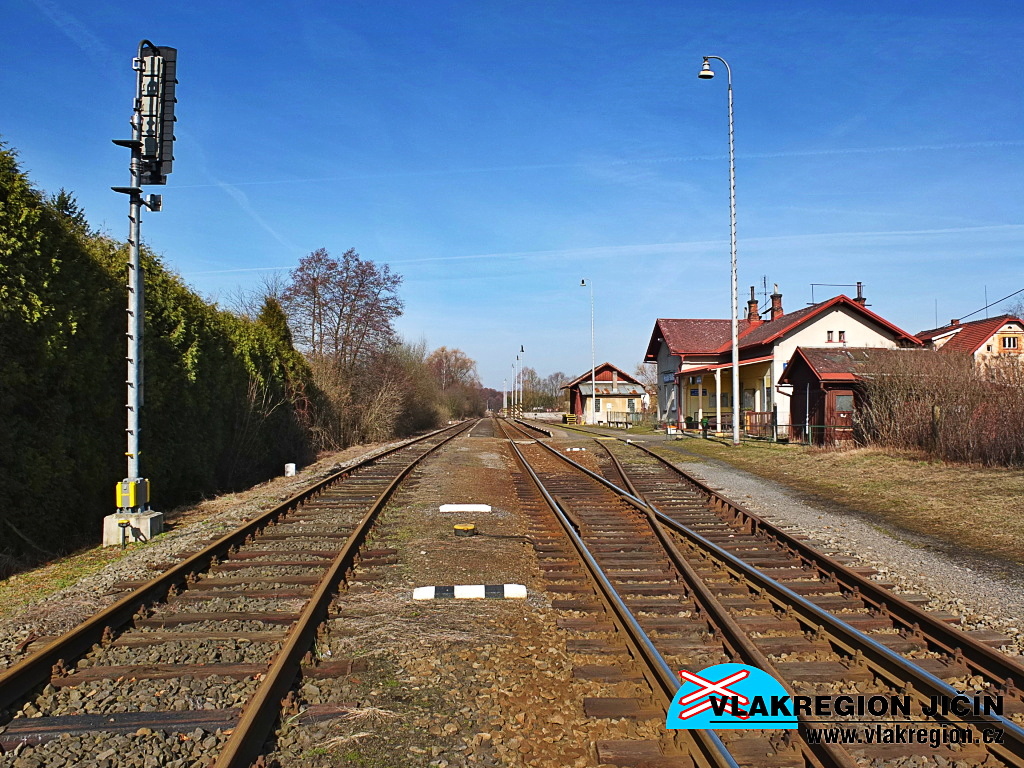

Rovenské zhlaví pohledem od staniční budovy (3/2017)


Celkový pohled na kolejiště od konce nástupiště (3/2017)

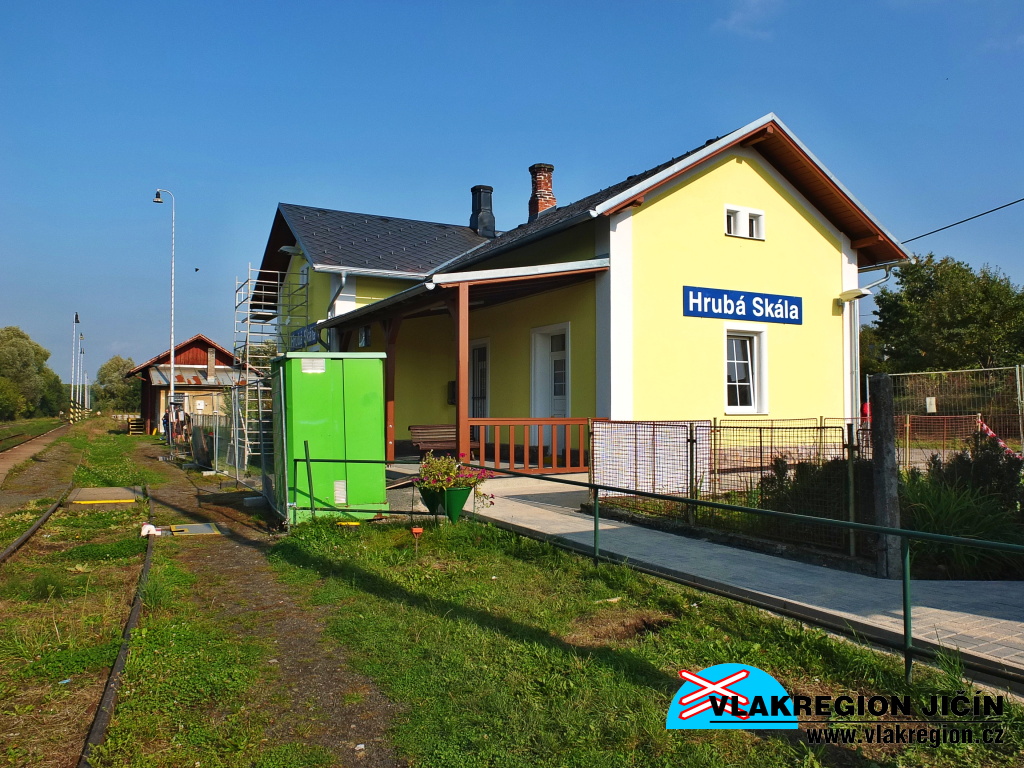

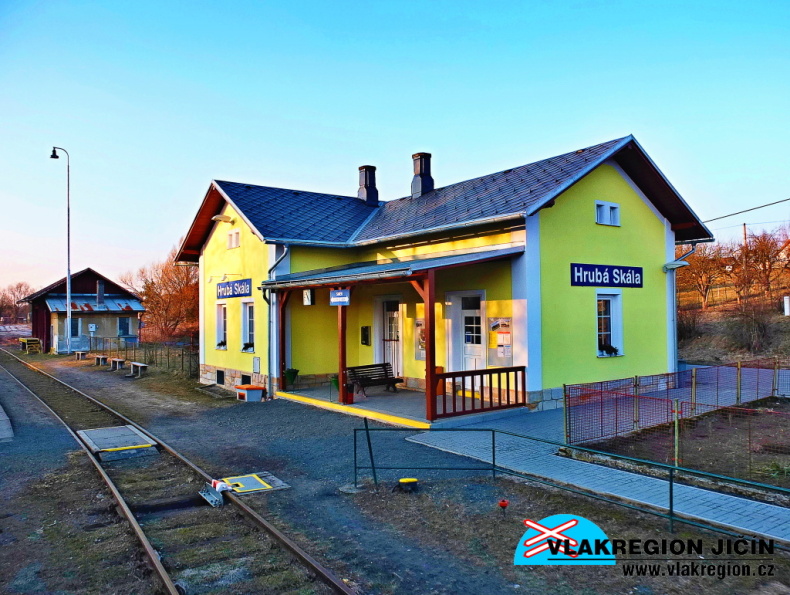

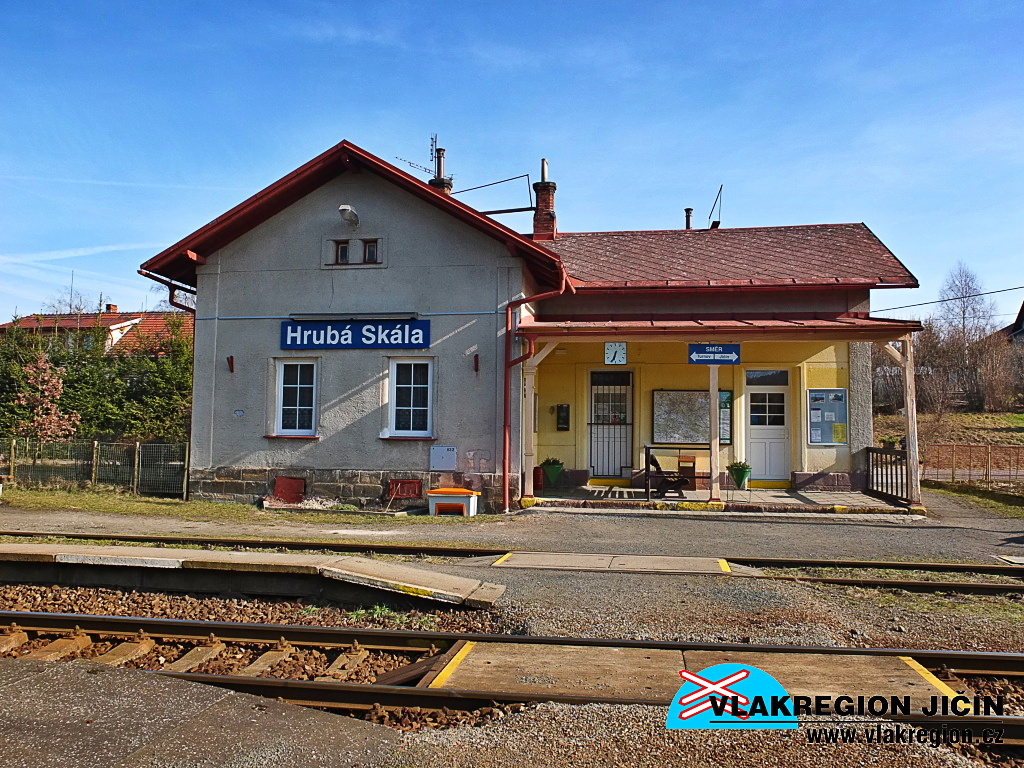

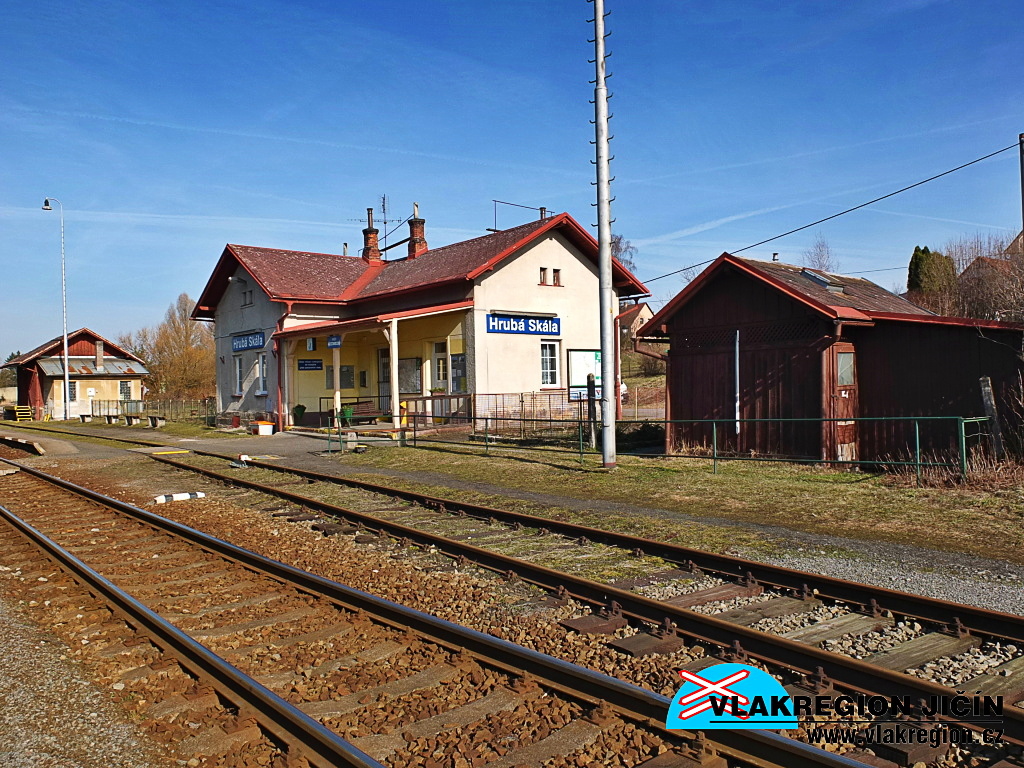

Čelní pohled na typizovanou staniční budovu s verandou (3/2017)

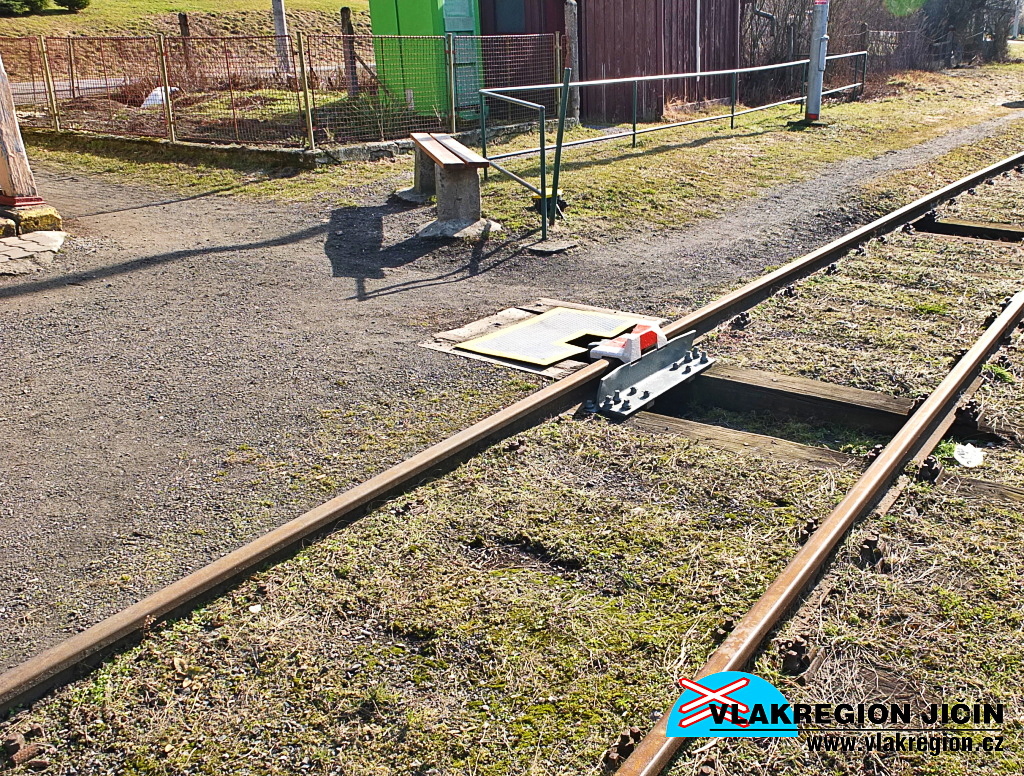

Výkolejka u manipulační koleje (3/2017)

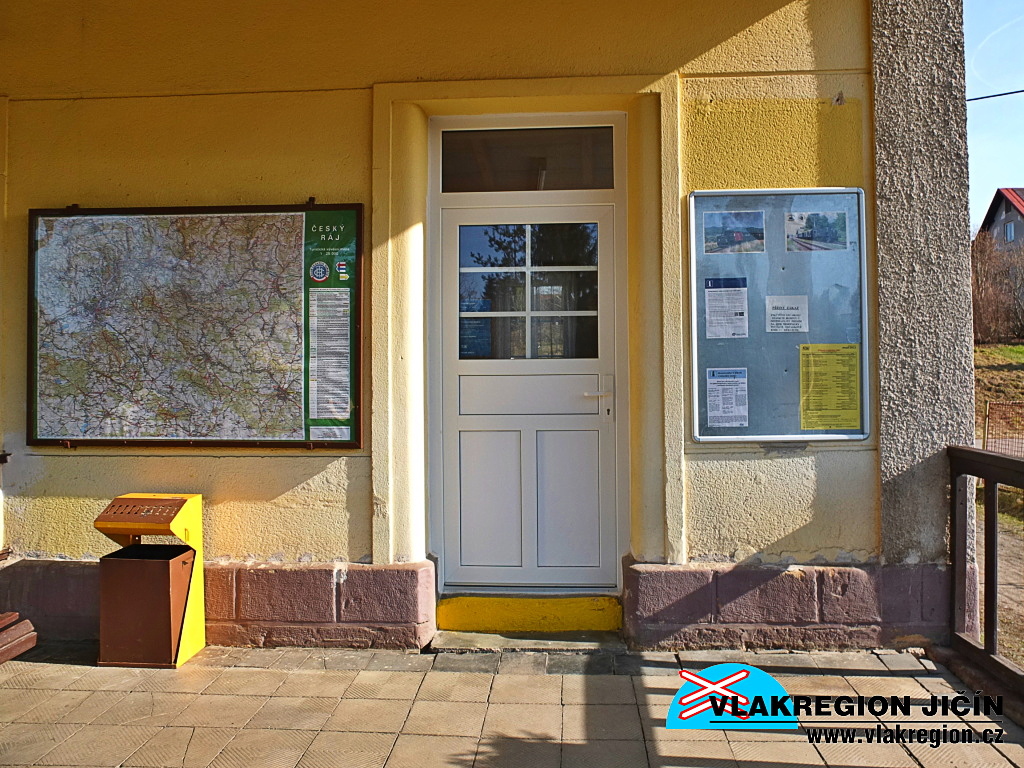

Dveře dopravní kanceláře (3/2017)

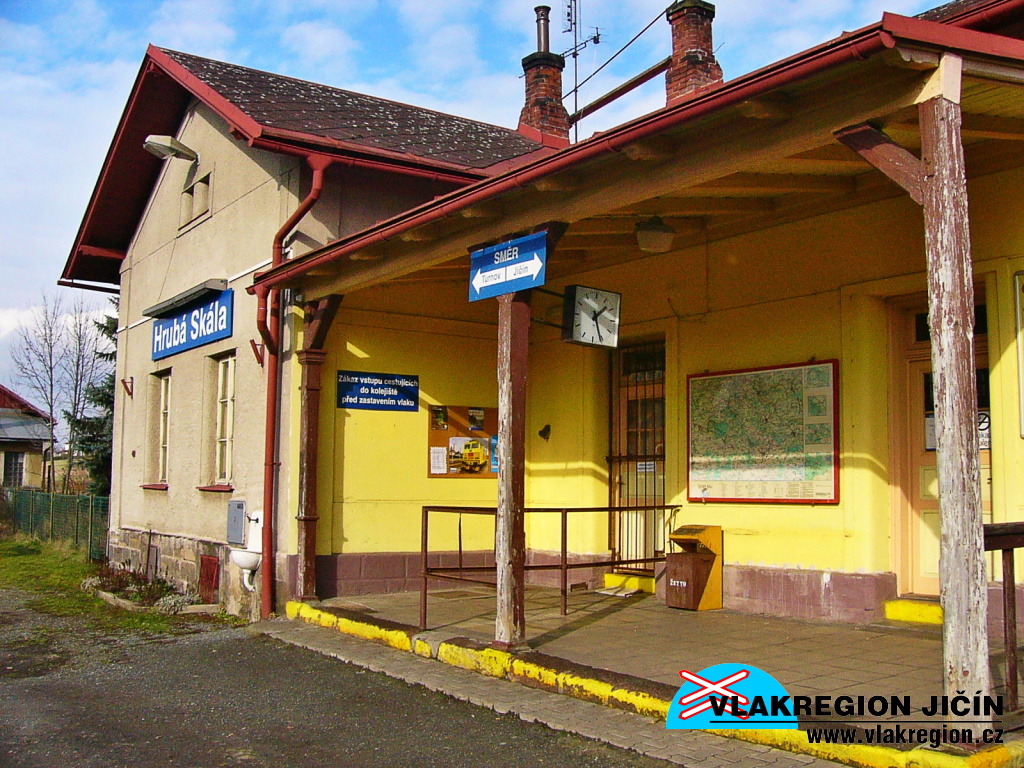

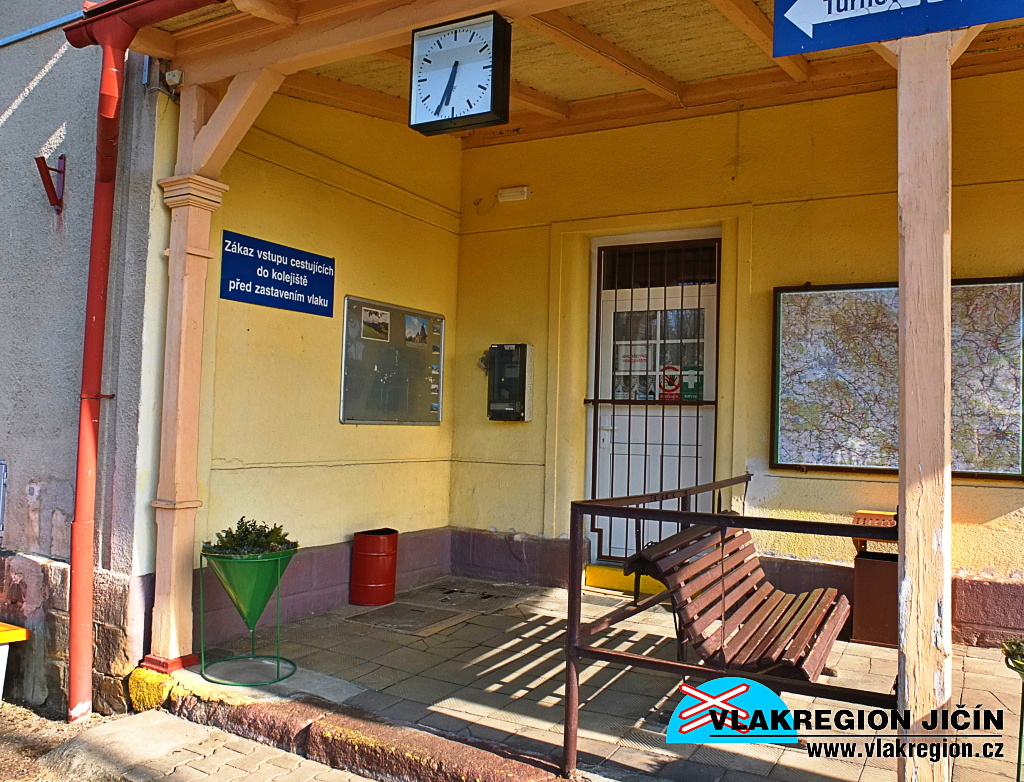

Veranda a vstupní dveře čekárny (3/2017)

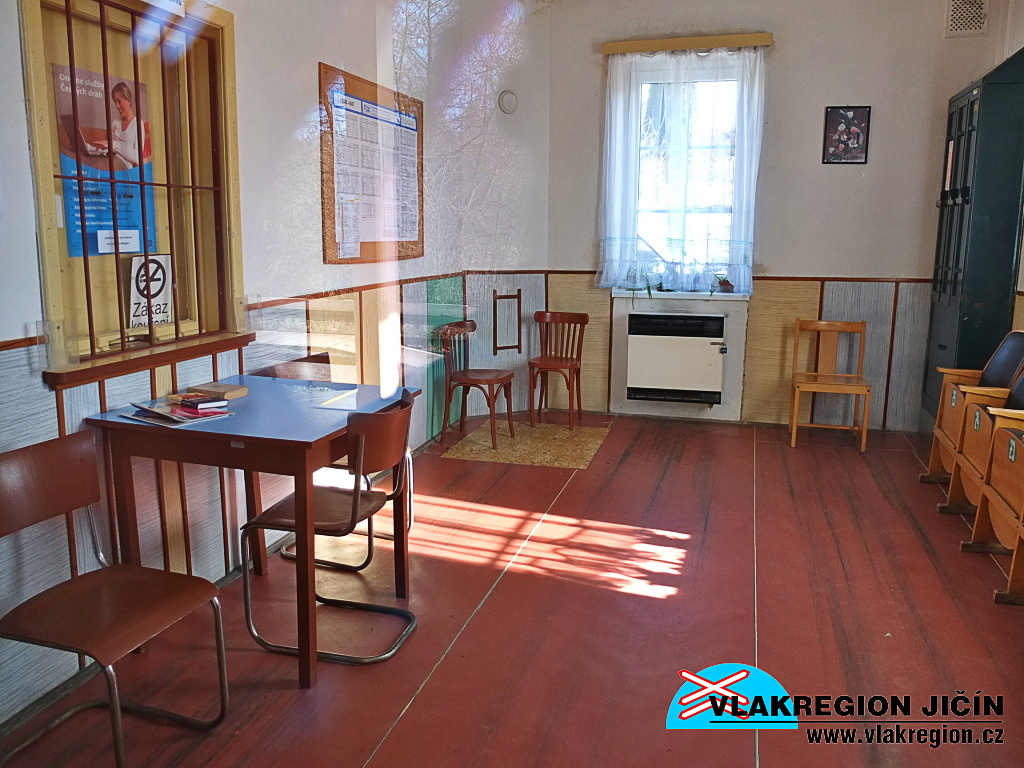

Čekárna s výdejním okénkem (3/2017)

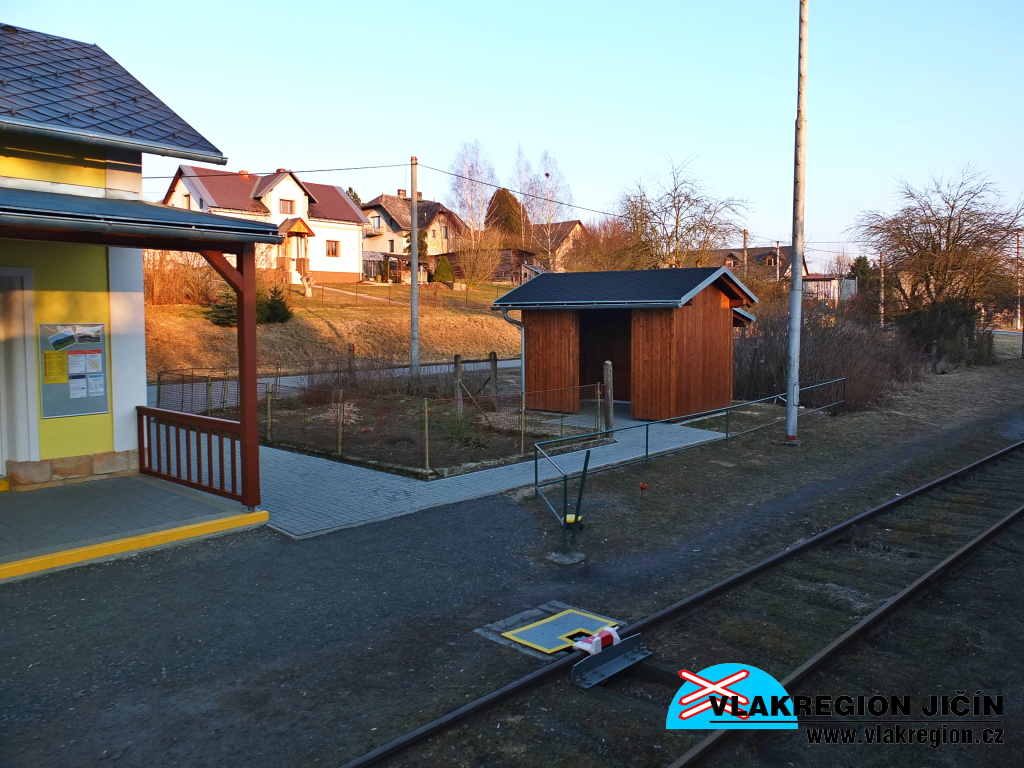

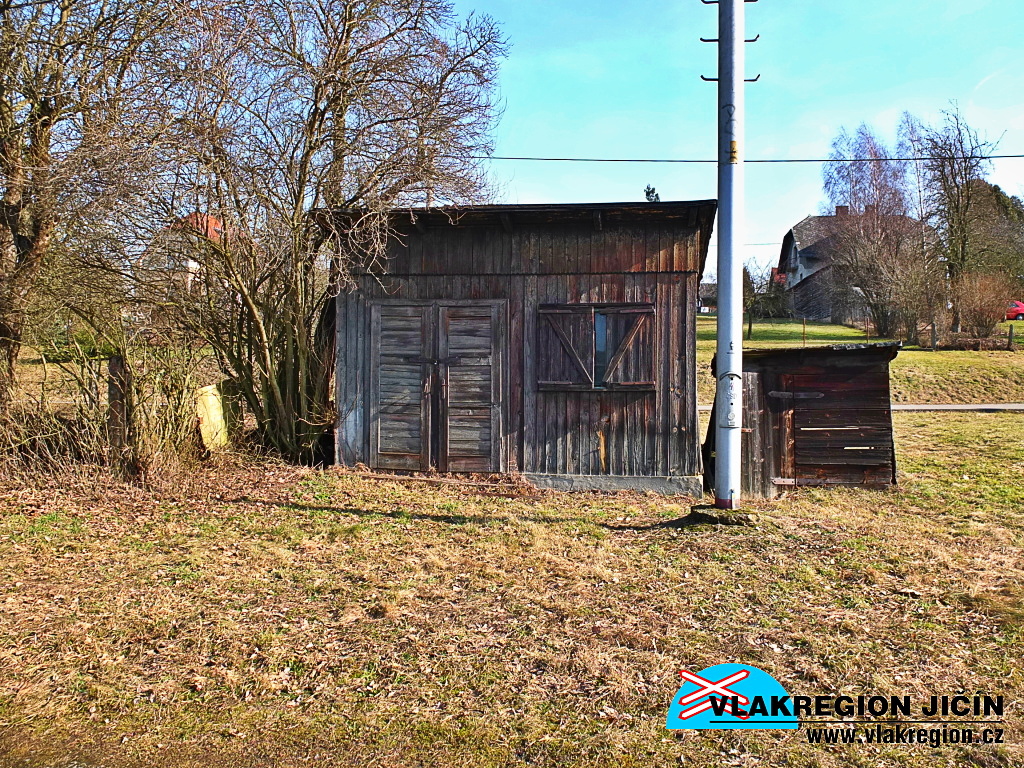

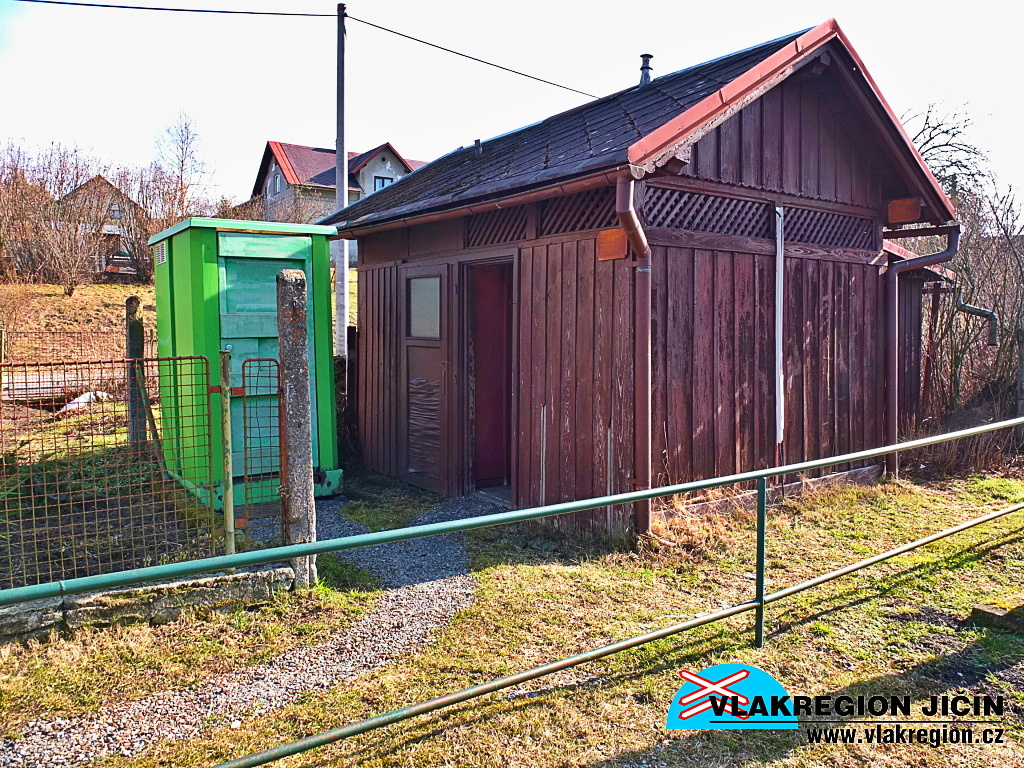

Původní toalety (3/2017)

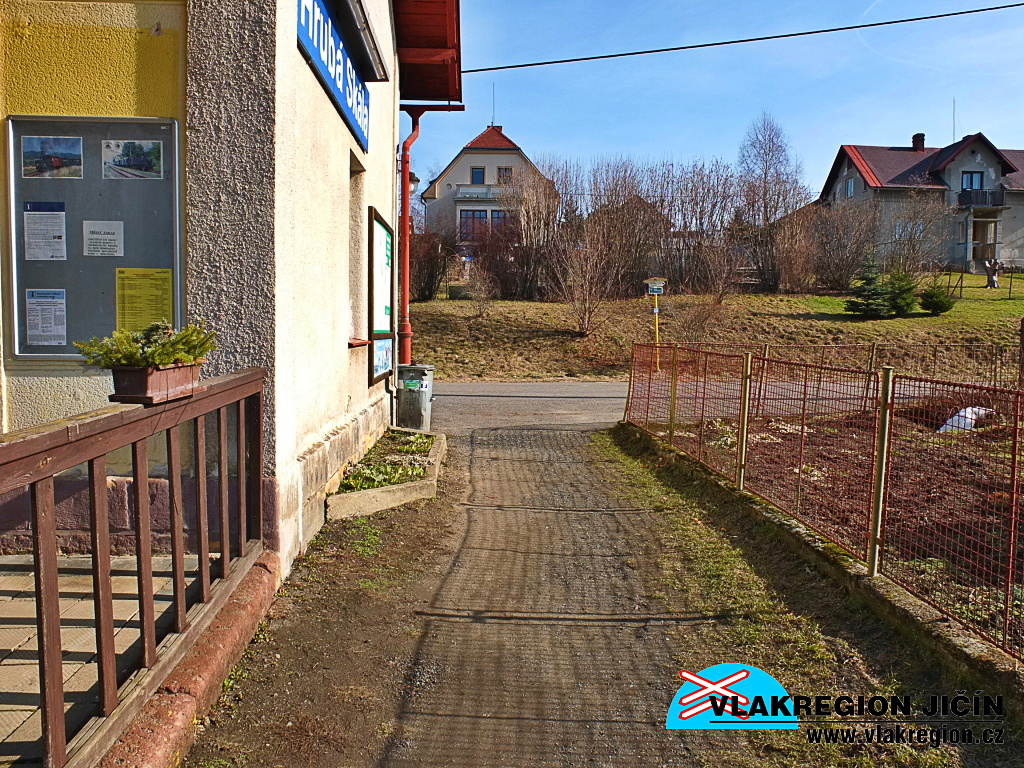

Přístup (3/2017)

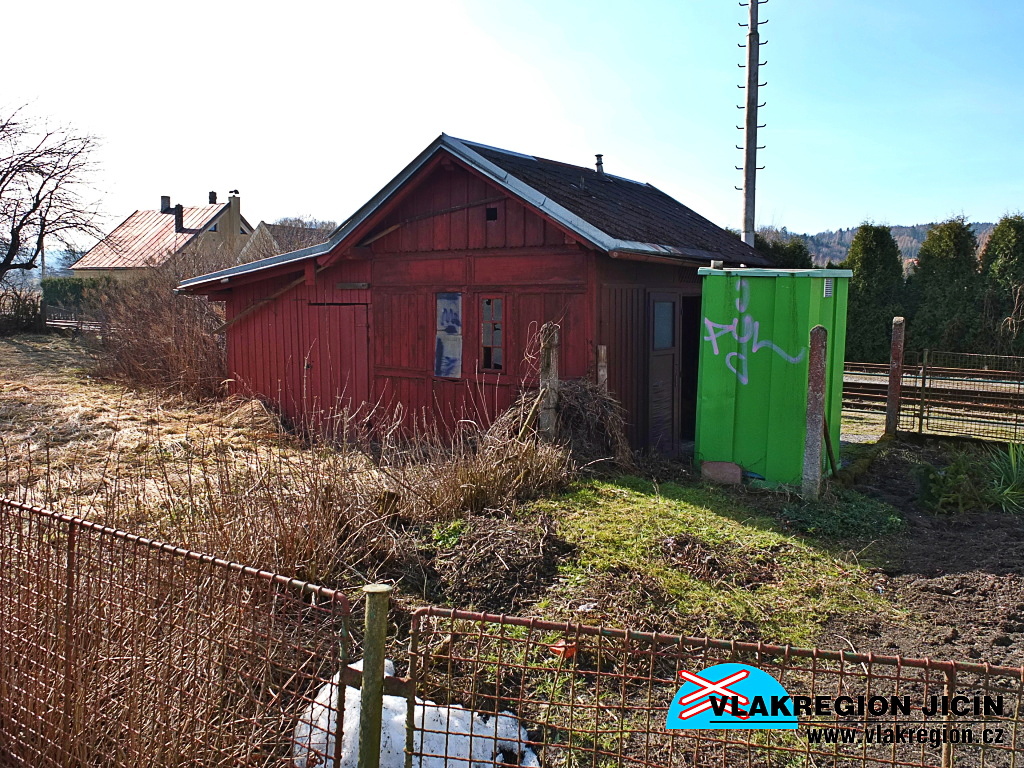

Původní dřevěné toalety (3/2017)

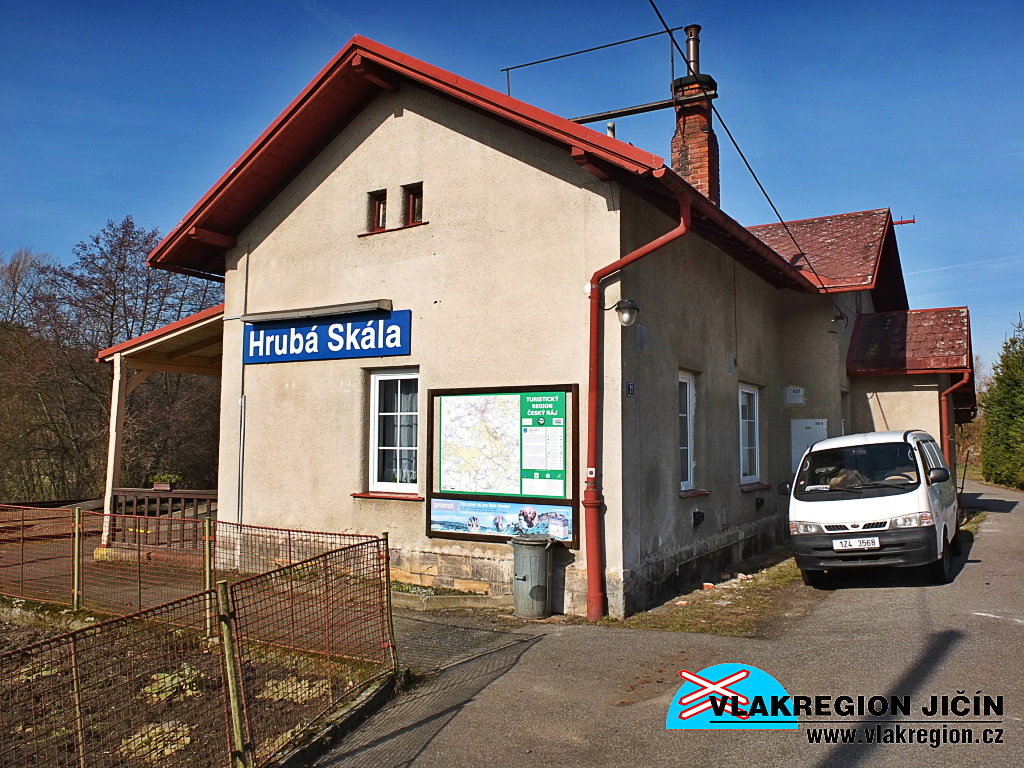

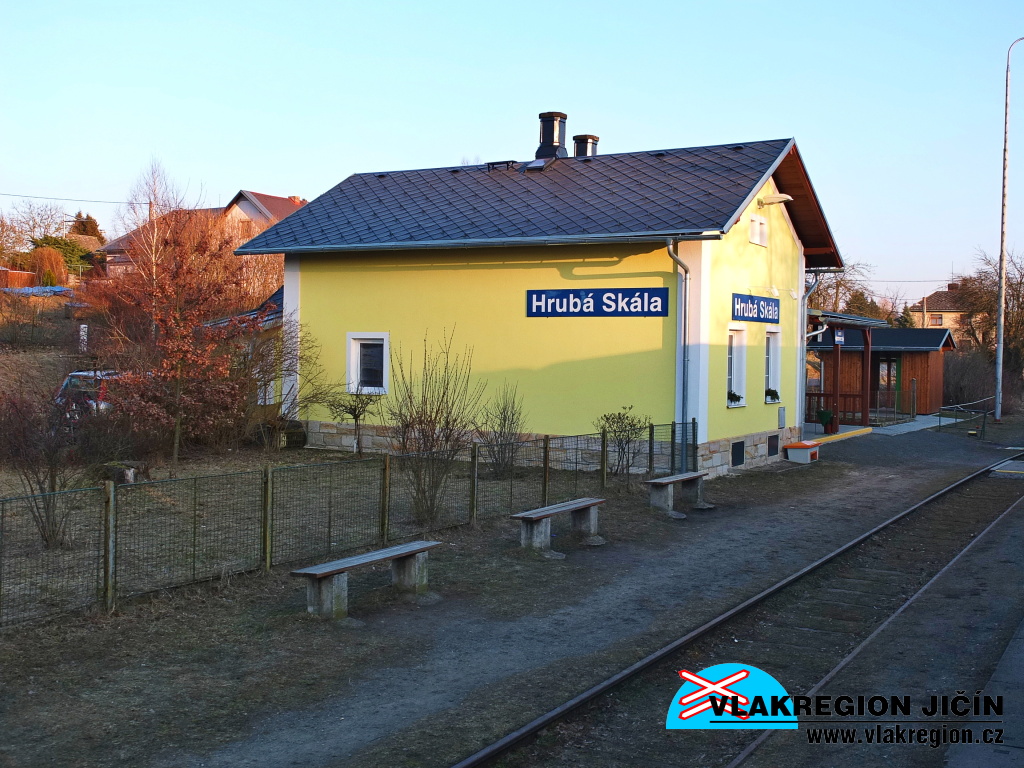

Staniční budova z druhé strany (3/2017)

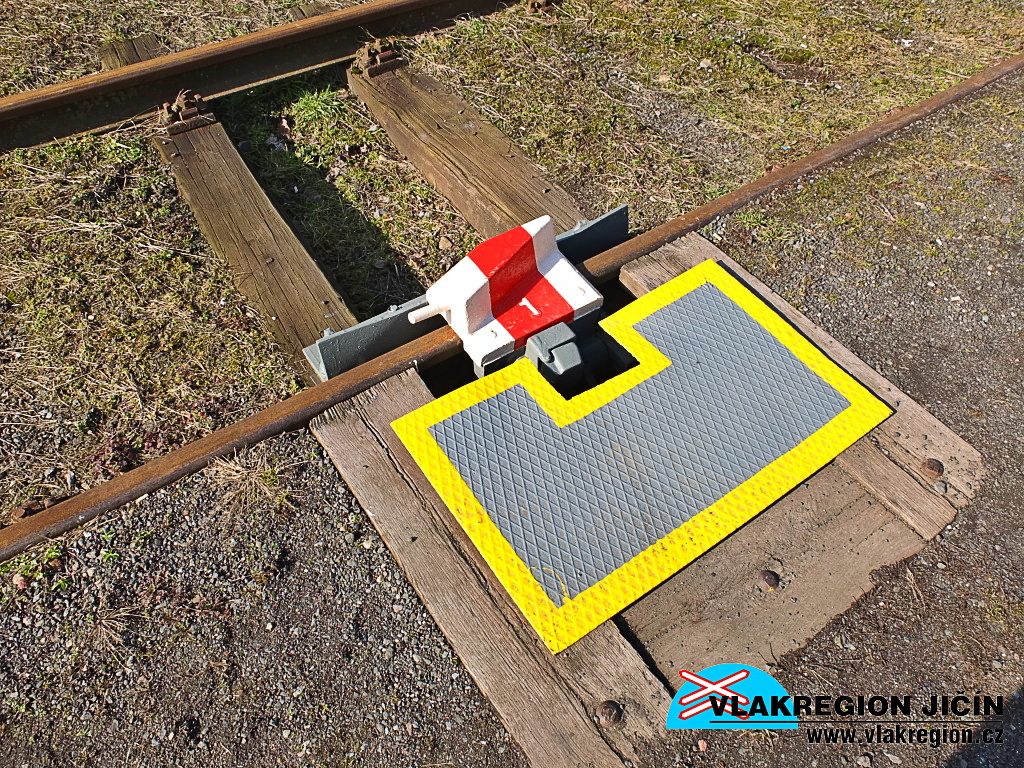

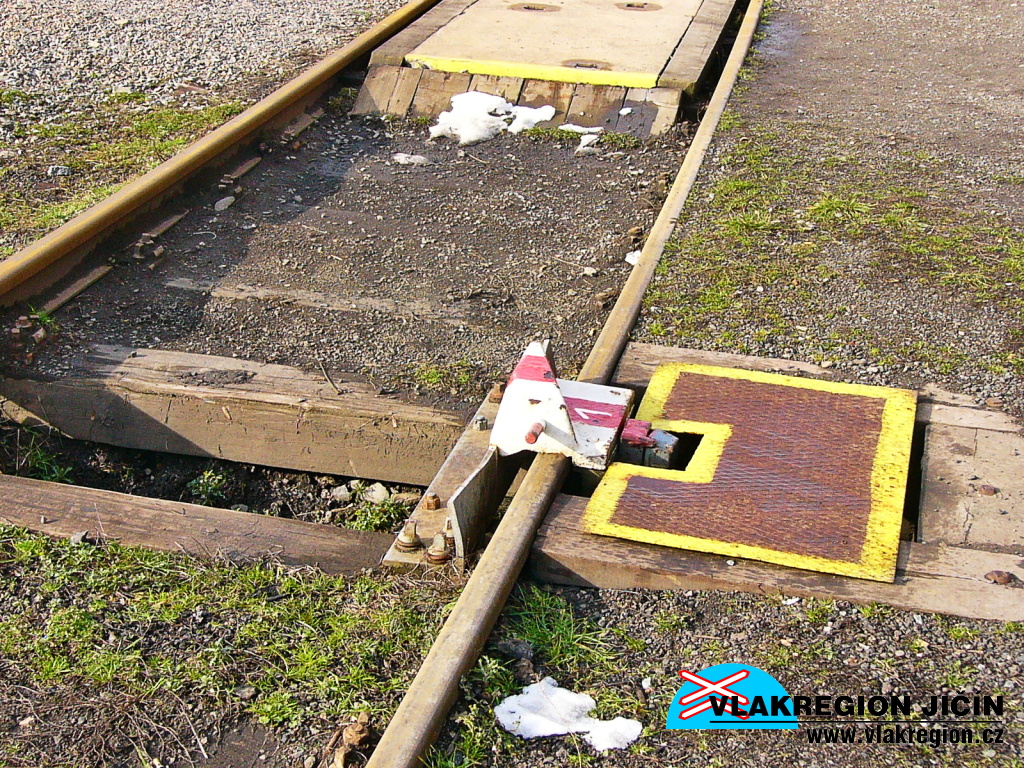

Detail výkolejky (3/2017)


Původní objekt toalet (3/2017)

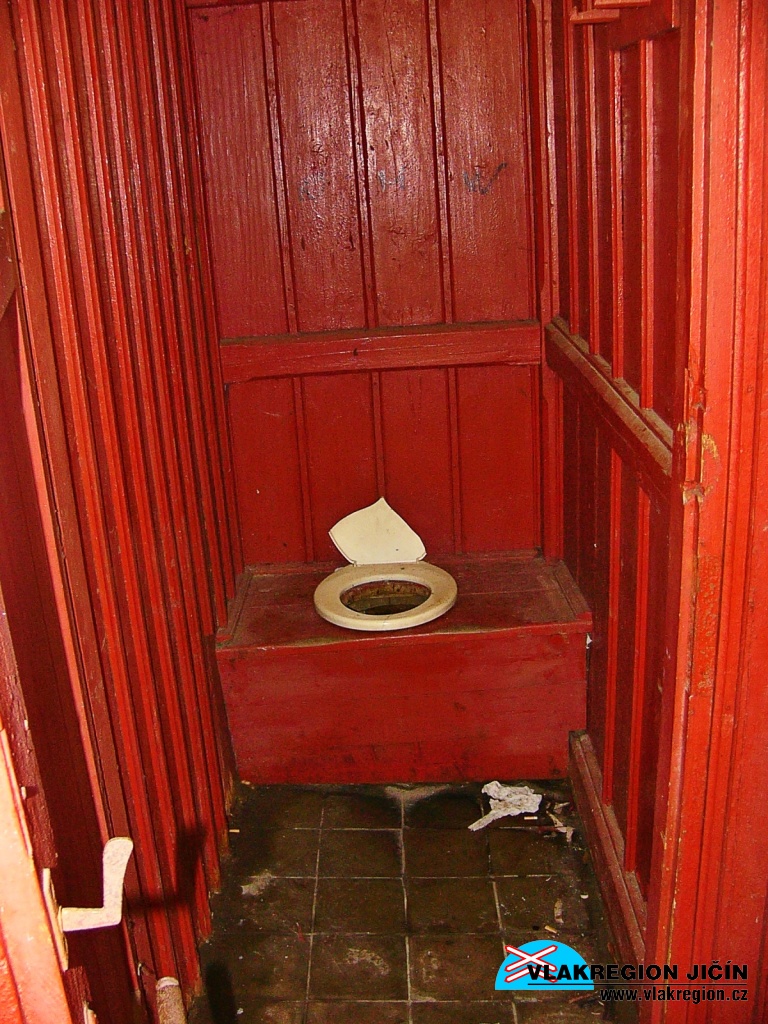

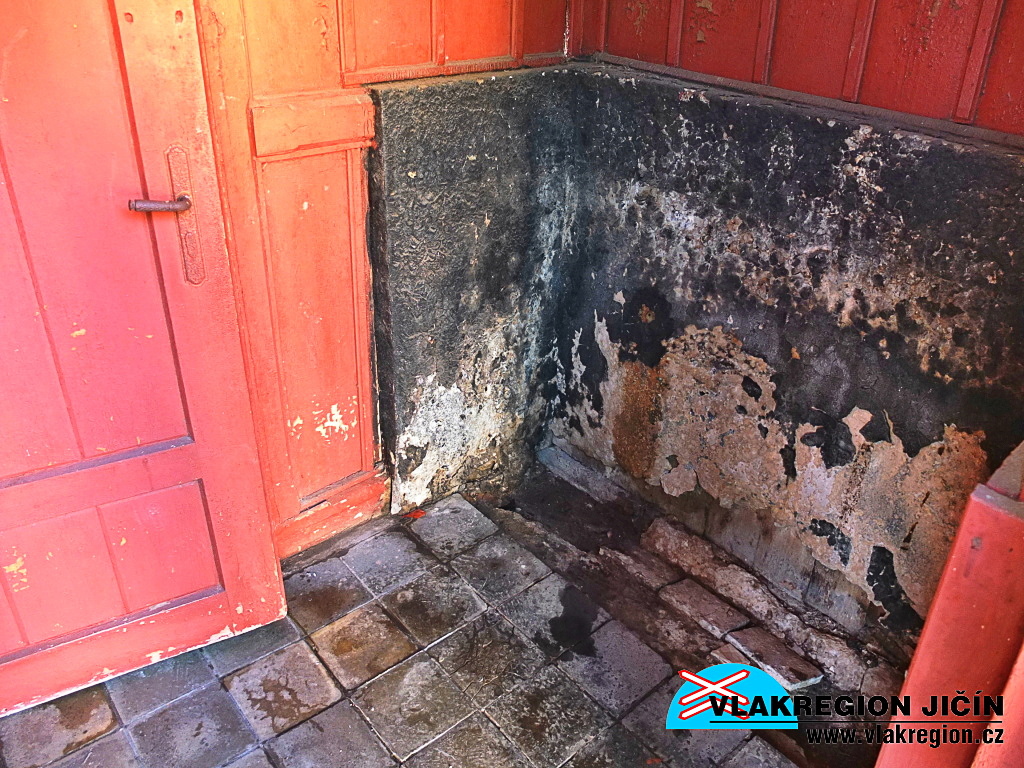

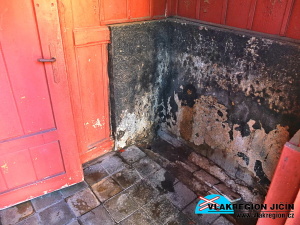

Původní pánské WC (3/2017)


Celkový pohled na budovy stanice Hrubá Skála (3/2017)


Pohled do nádraží (3/2017)


Celkový pohled na nákladiště a sklady stanice (3/2017)

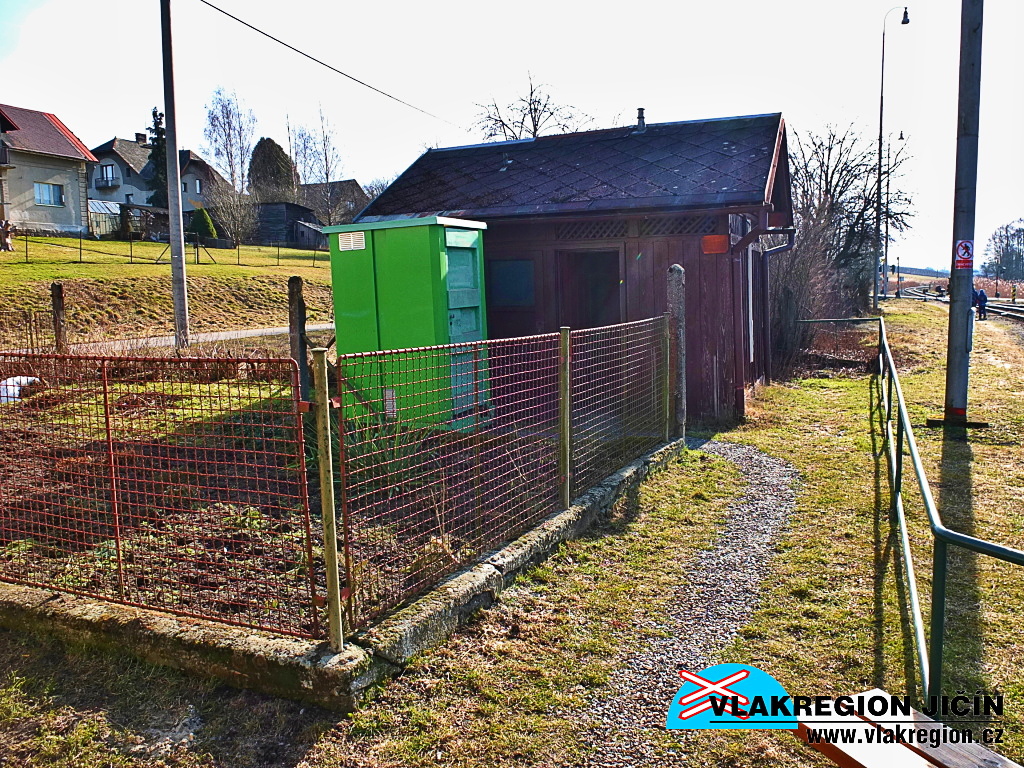

Drážní bouda na rovenské straně (3/2017)

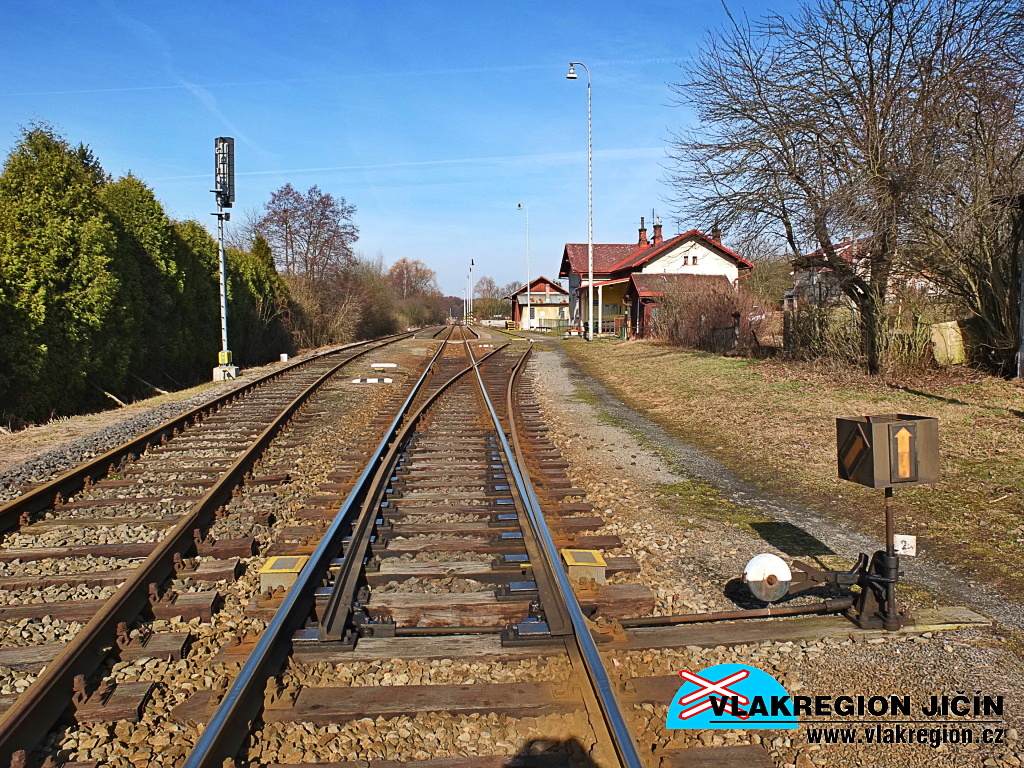

Výhybka manipulšní koleje (3/2017)

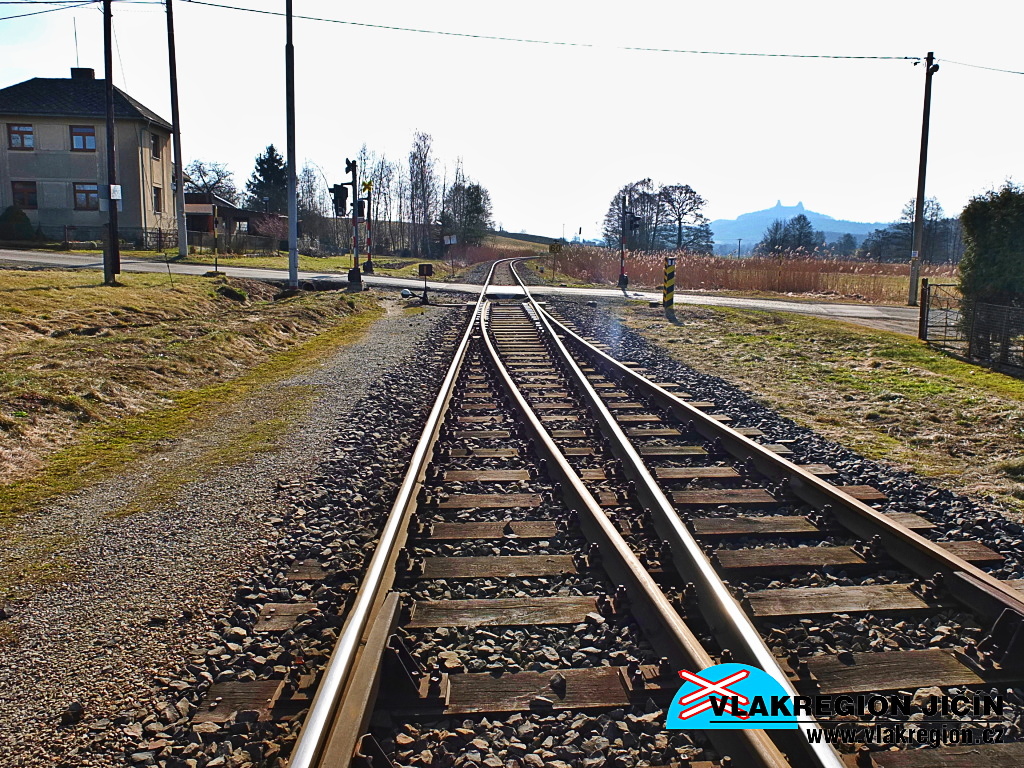

Přejezd za rovenským zhlavím(3/2017)

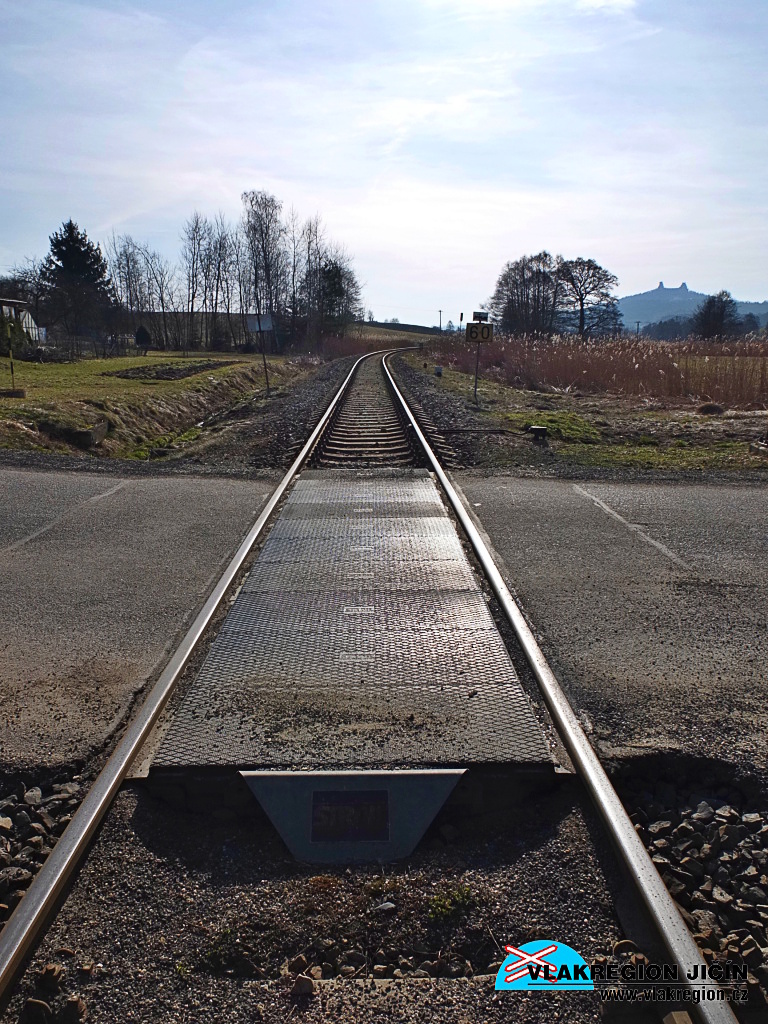

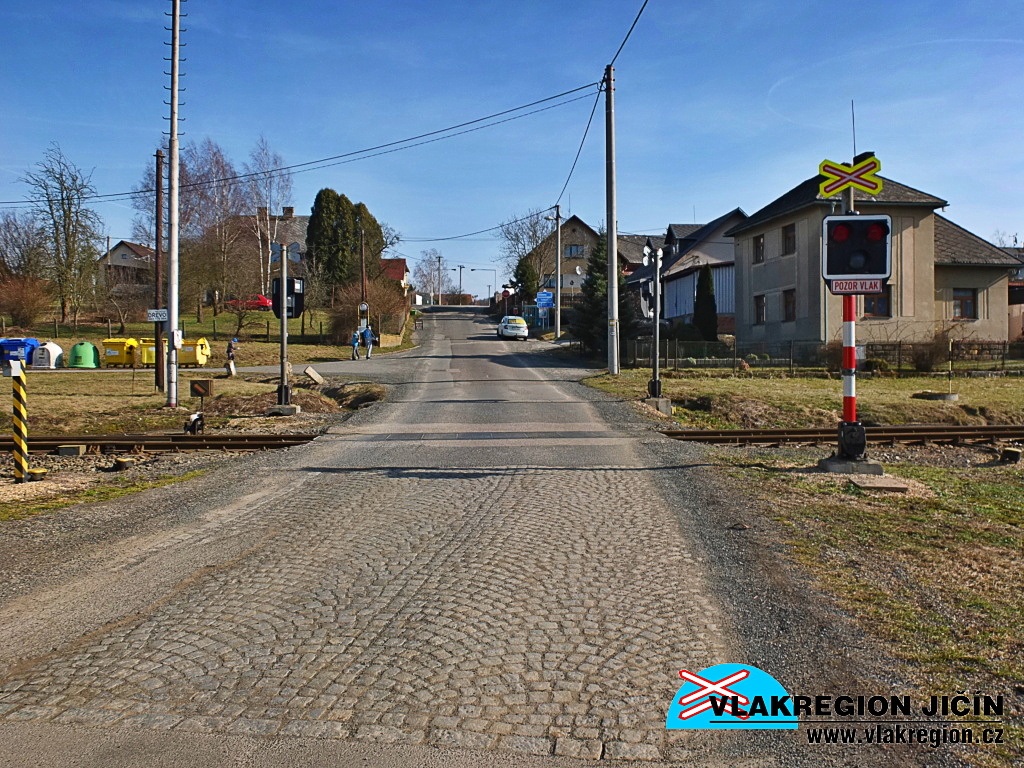

Přejezd (3/2017)

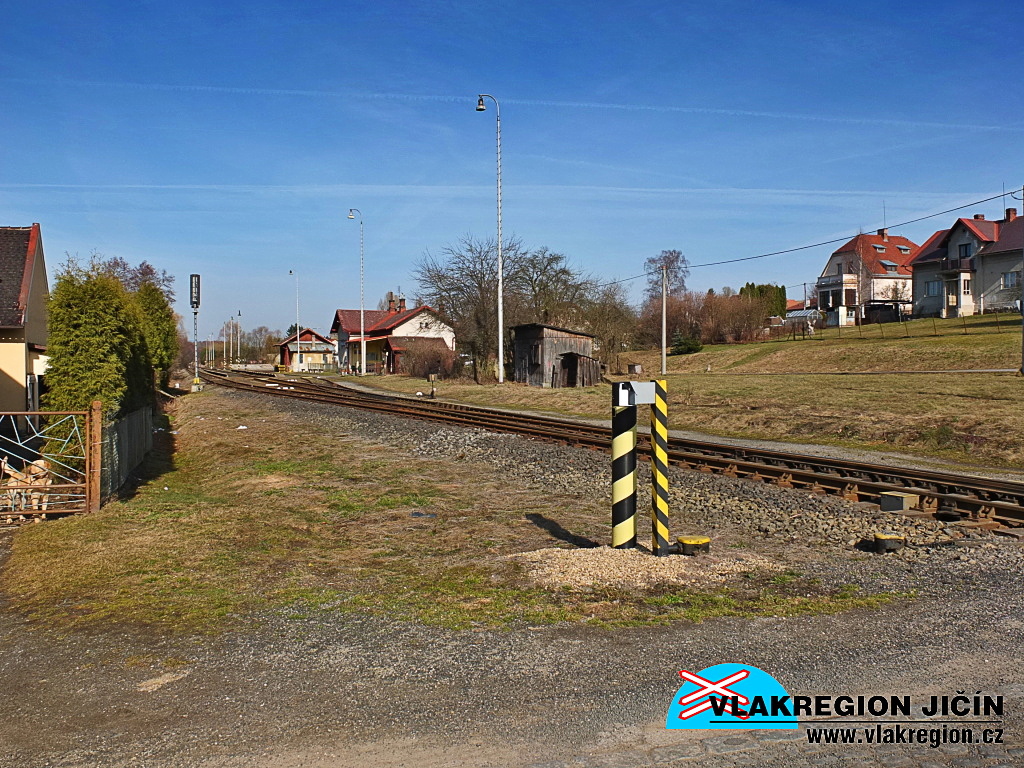

Pohled do stanice z přejezdu (3/2017)


Celkový pohled na stanici od silnice (3/2017)


Chráněný přejezd na rovenské straně (3/2017)

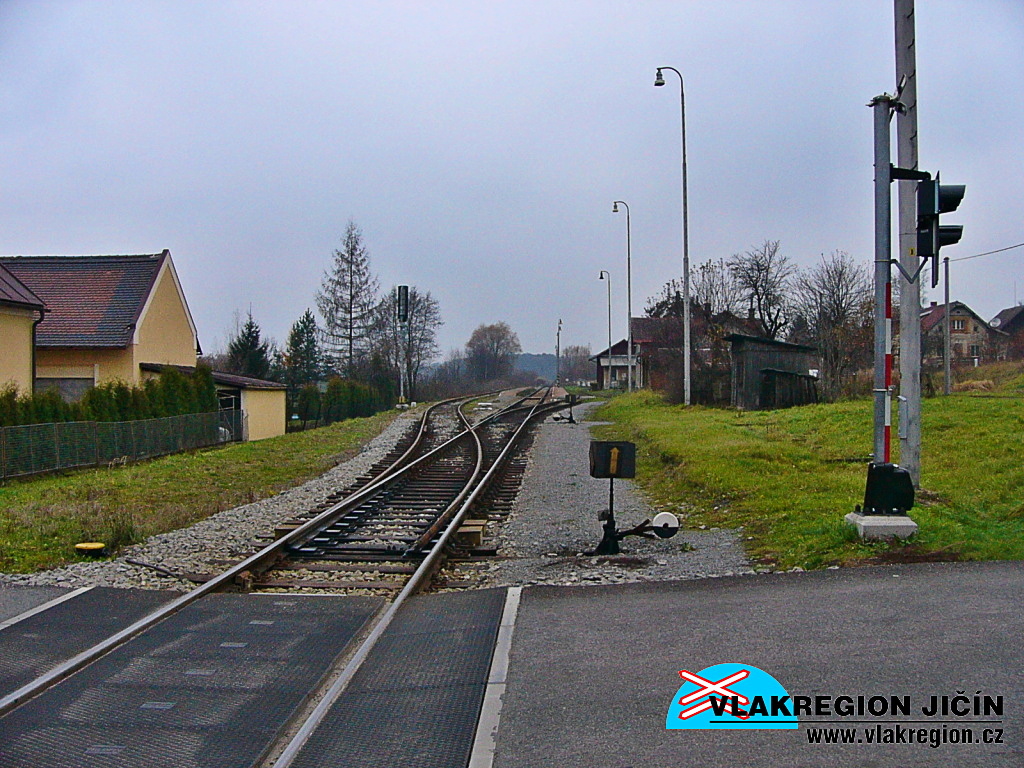

Pohled přes přejezd do stanice (11/2006)

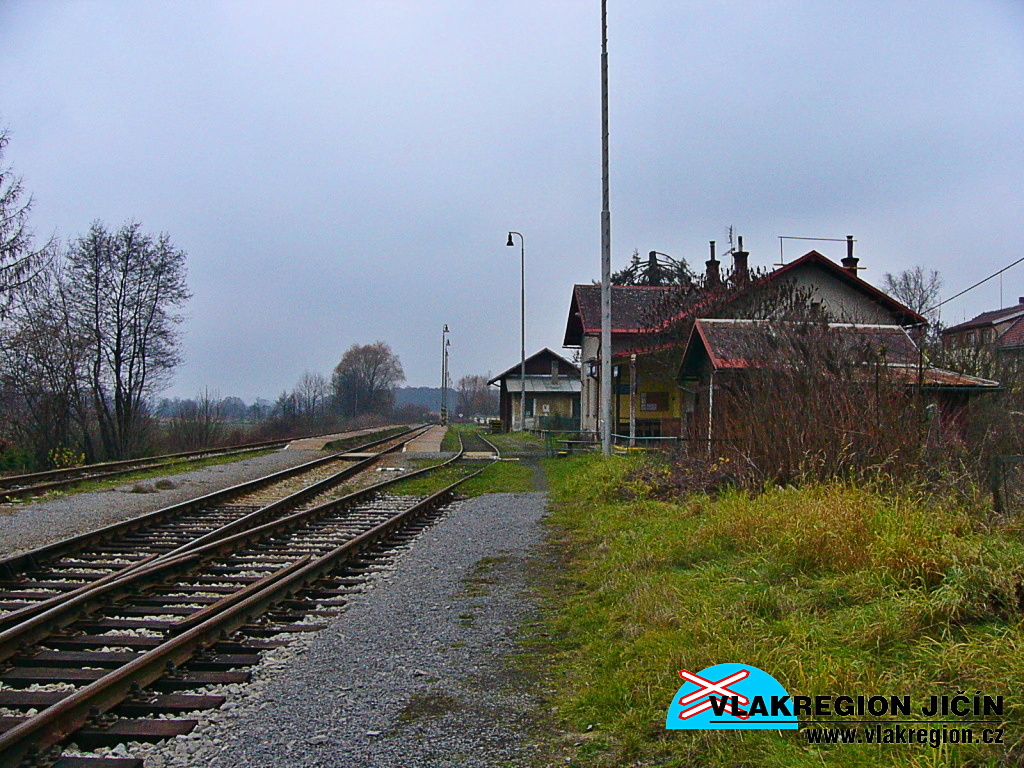

Hrubá Skála (11/2006)

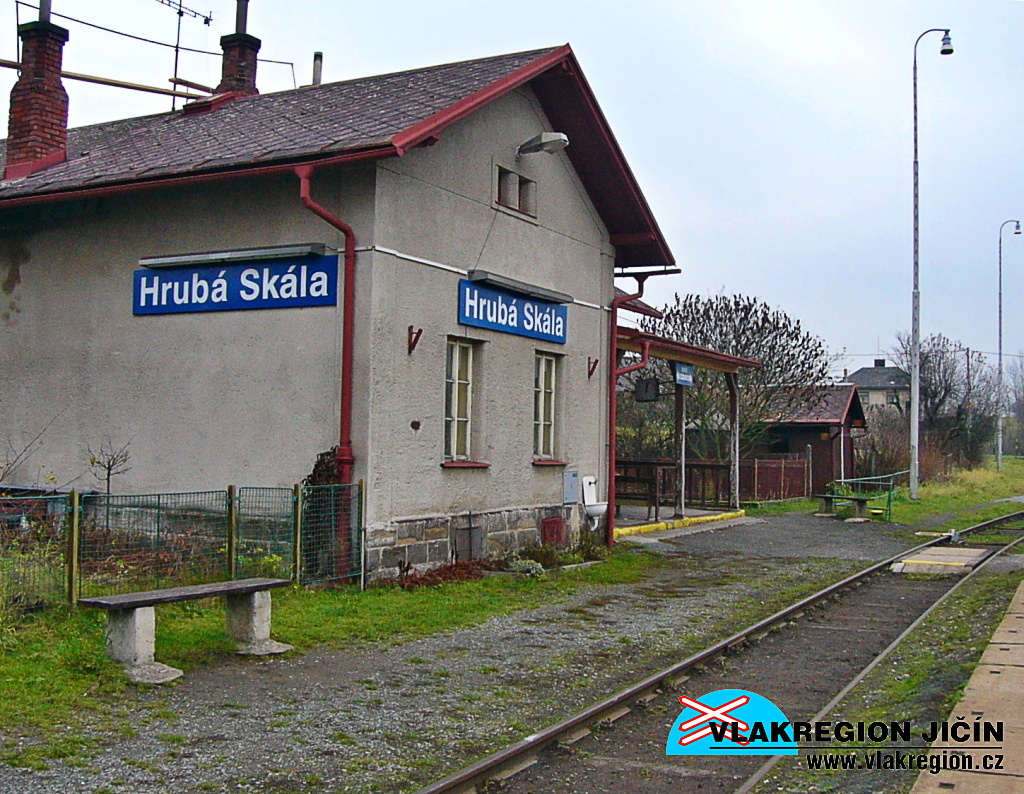

Výpravní budova (11/2006)


Konce nástupišť na rovenské straně (11/2006)

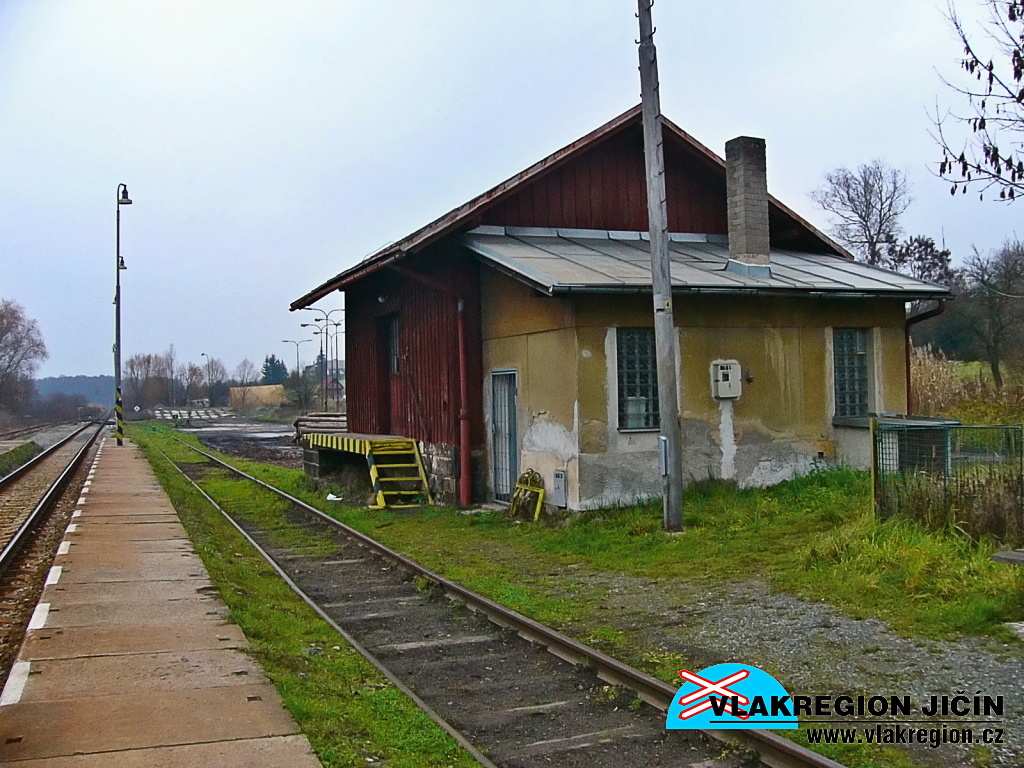

Starší fotografie skladu (11/2006)

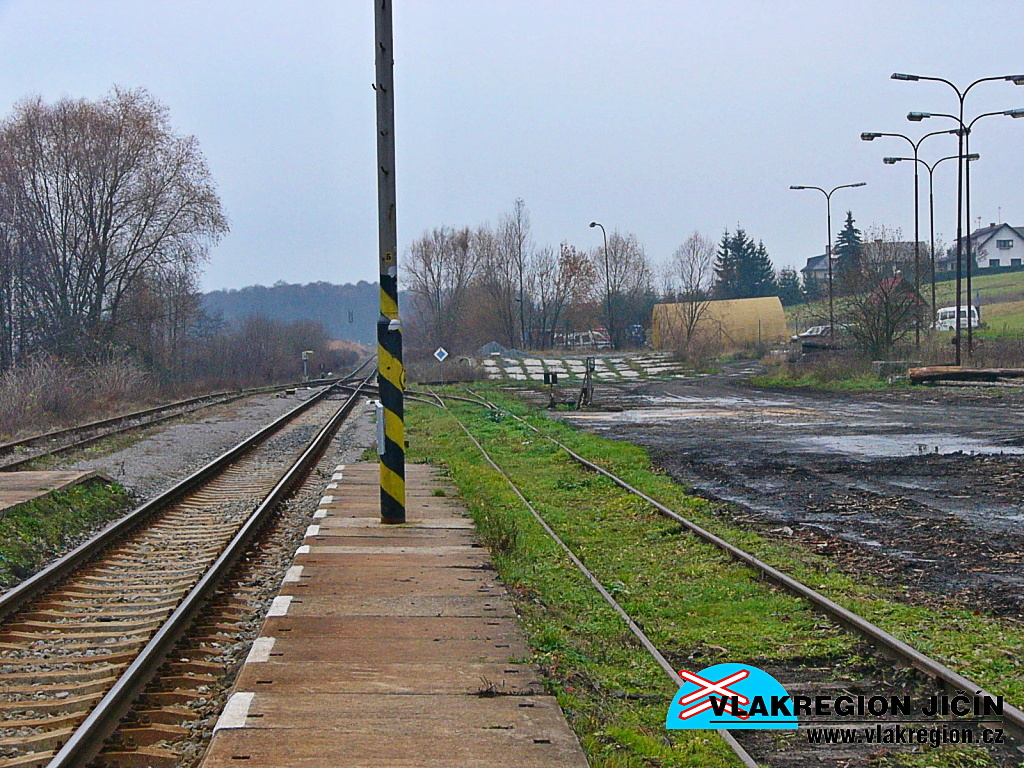

Celkový pohled na manipulační kolej a nákladiště (11/2006)

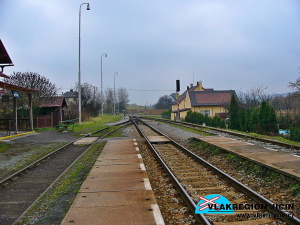

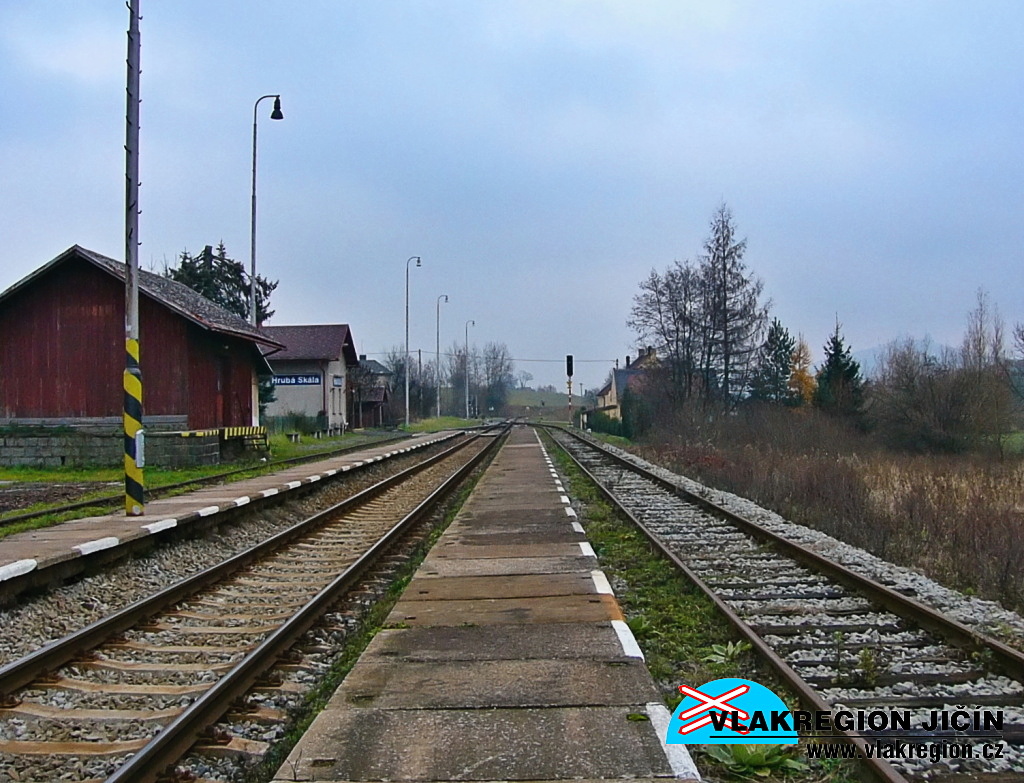

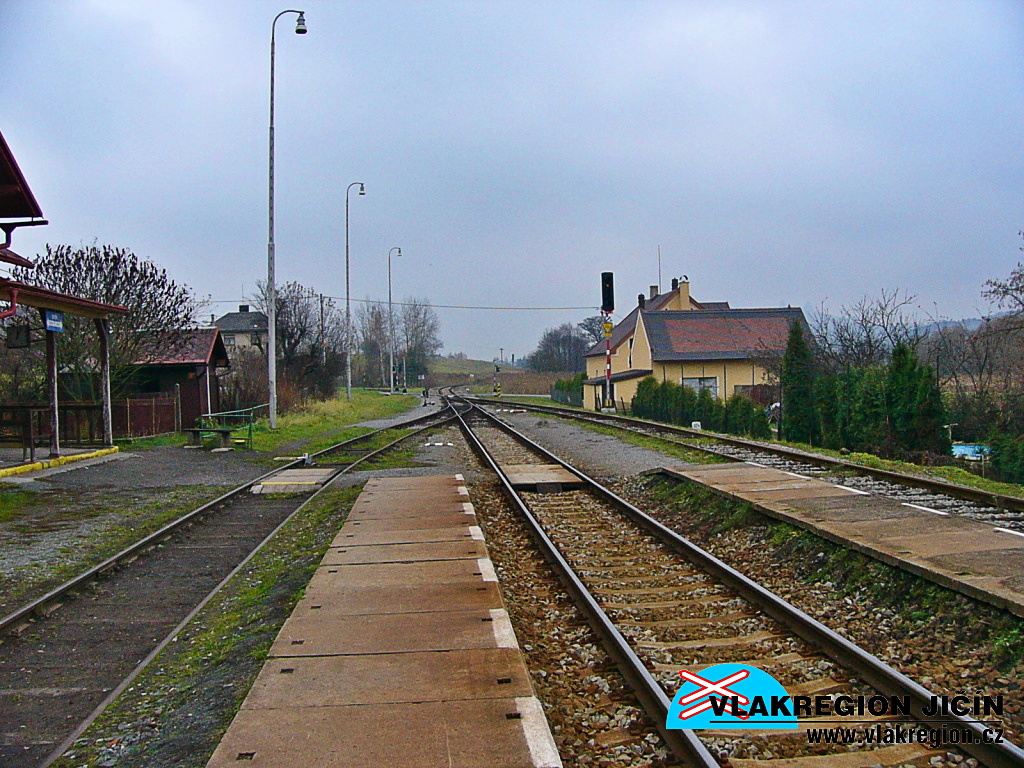

Pohled z nástupiště do stanice (11/2006)

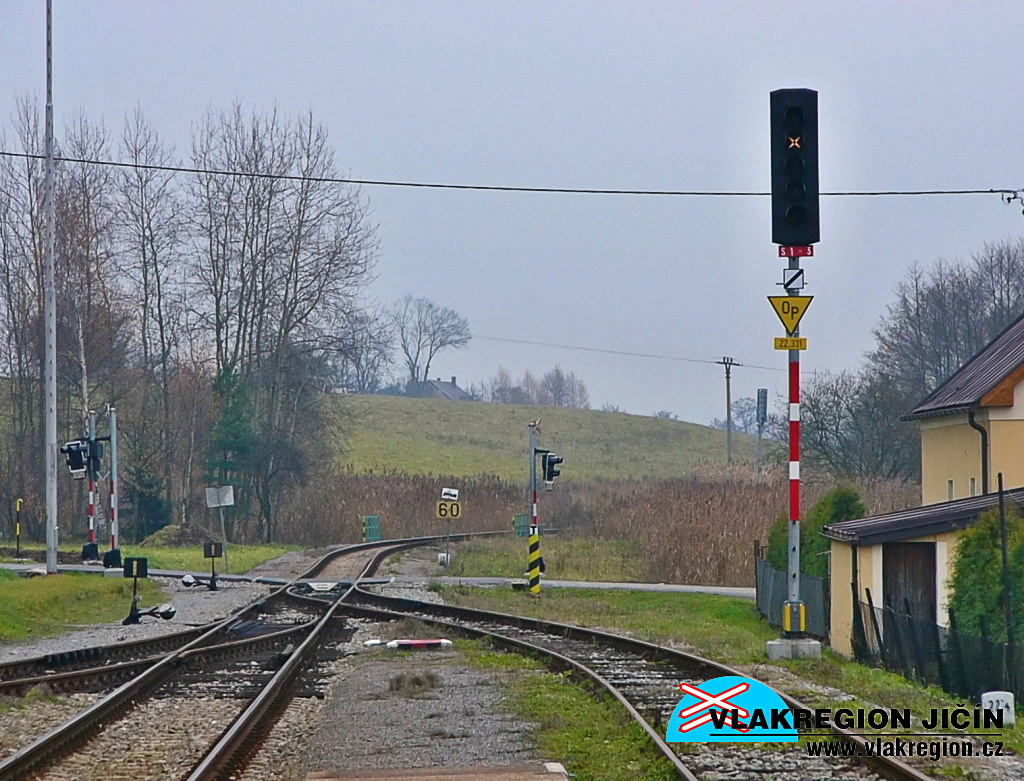

Rovenské zhlaví s návěstidlem (11/2006)

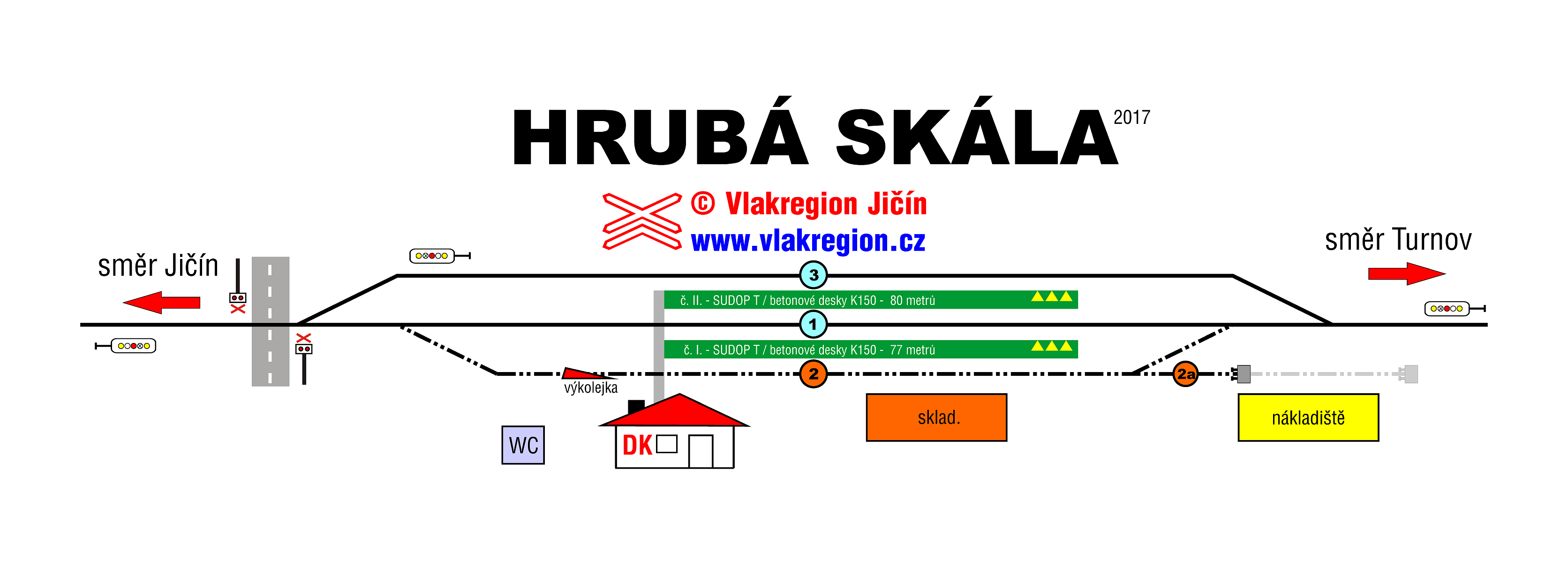

SITUACE STANICE HRUBÁ SKÁLA


kliknutím se zvětší

Mapa stanice Hrubá Skála pro další použití ve formátu PDF. © Vlakregion Jičín

MAPA

Volba zobrazované mapy:

TECHNICKÉ INFORMACE

OBECNÉ INFORMACE

NÁSLEDNÉ DOPRAVNÍ BODY

HRUBÁ SKÁLA
stanice
22,422 km
