(040) - LÁZNĚ BĚLOHRAD

POPIS DOPRAVNÍHO BODU

Stanice Lázně Bělohrad je čtyřkolejné mezilehlé nádraží v rovném úseku trati s vlečkou na každém zhlaví. Ze čtyřech kolejí stanice jsou dvě koleje dopravní a dvě jsou manipulační, dopravní staniční kolej číslo 1 je průběžná. Obě staniční vlečky slouží hlavně k přepravě dřeva, jedna vede do Agropodniku a druhá k pile TIMKO - zabezpečeny jsou proti odjetí vagonů výkolejkami. Vlečka do Agropodniku vychází ze třetí staniční koleje. Staniční zabezpečovací zařízení je pouze "přechodné" (již delší dobu) tvoří ho kontrolní mechanické výměnové zámky a elektromechanické zámky. Stanice je zabezpečena mechanickými vjezdovými návěstidly se světelnou předvěstí, jejíž závislost na výhybkách je zajištěna právě elektromagnetickými zámky. Odjezdová návěstidla nejsou žádná. Návěsti se obsluhují opět z "přechodného stavědla" v budově stanice. Osádku stanice tvoří výpravčí a jeden staniční dozor (St. 1). Na každém zhlaví nalezneme stavědla (I. na staropackém a II. na ostroměřském zhlaví), stavědlo č.2 je neobsazeno, výhybky obsluhuje signalista ze stavědla 1.. Obsazeno je stavědlo na straropackém zhlaví, odkud signalista obsluhuje i mechanické závory zabezpečující přejezd s hlavní silnicí směr Jičín. Traťové zabezpečení je D2, telefonické dorozumívání v obou směrech. Nástupiště jsou ve stanici dvě u dopravních kolejí 1 a 2, obě jsou betonová.

Lazne Belohrad

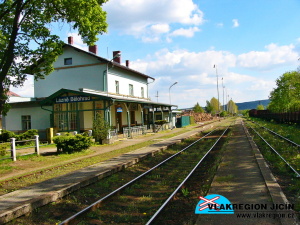

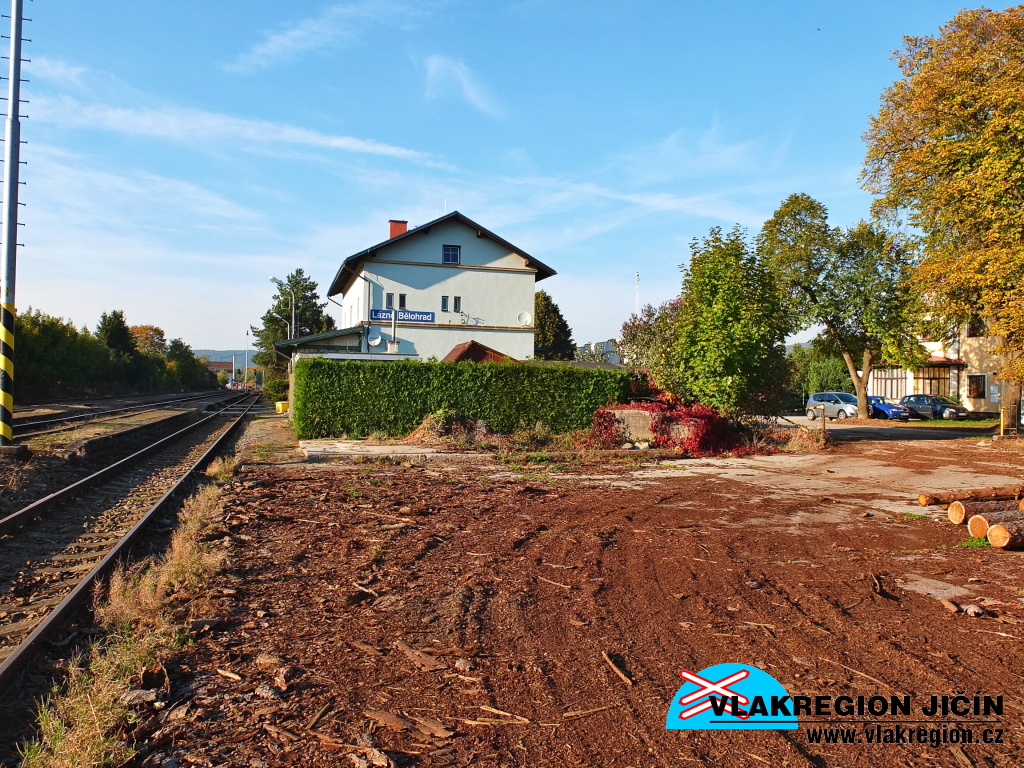

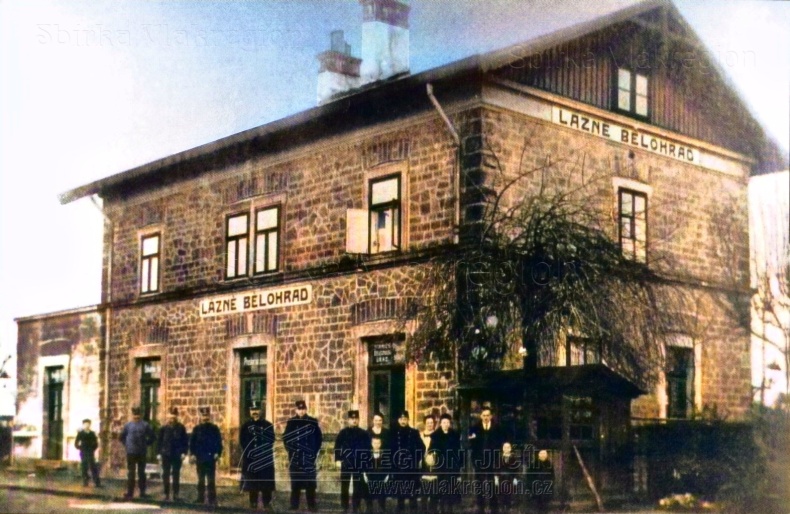

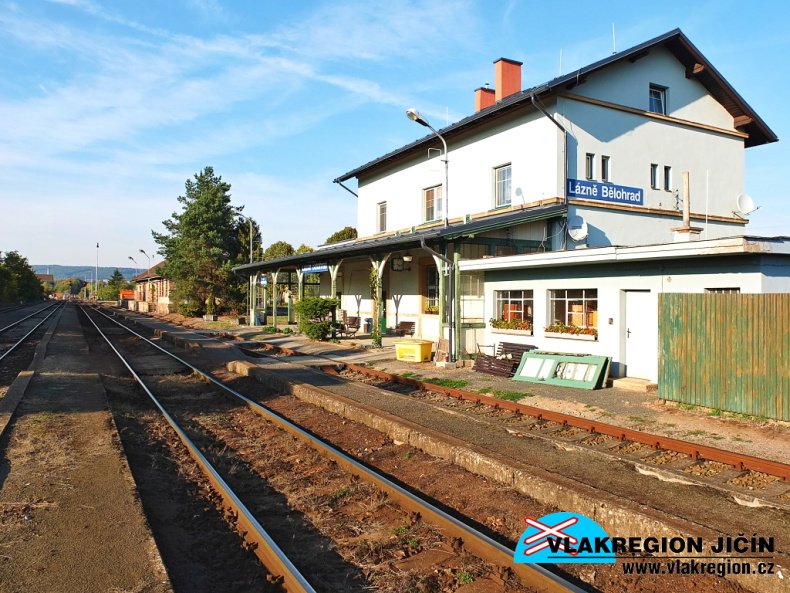

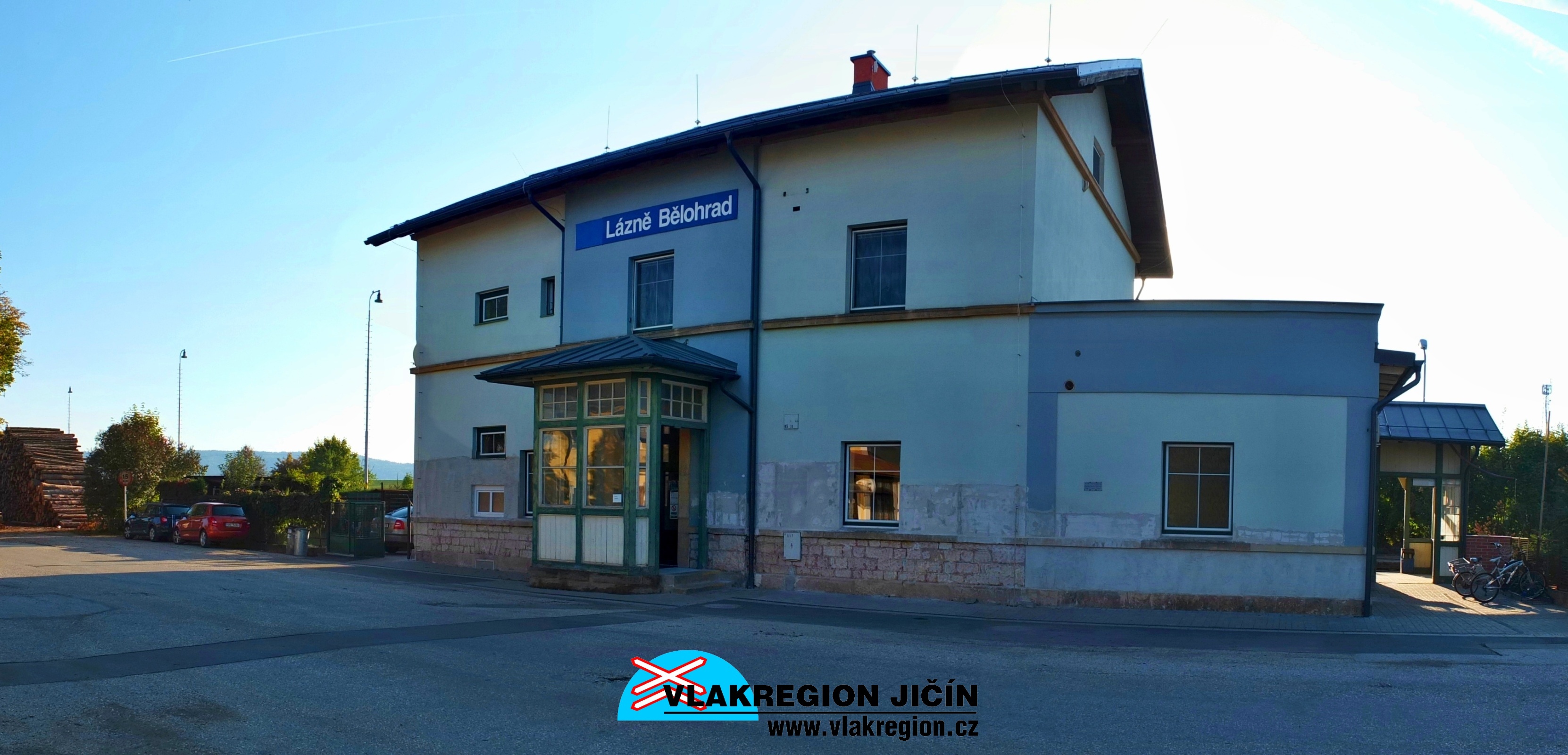

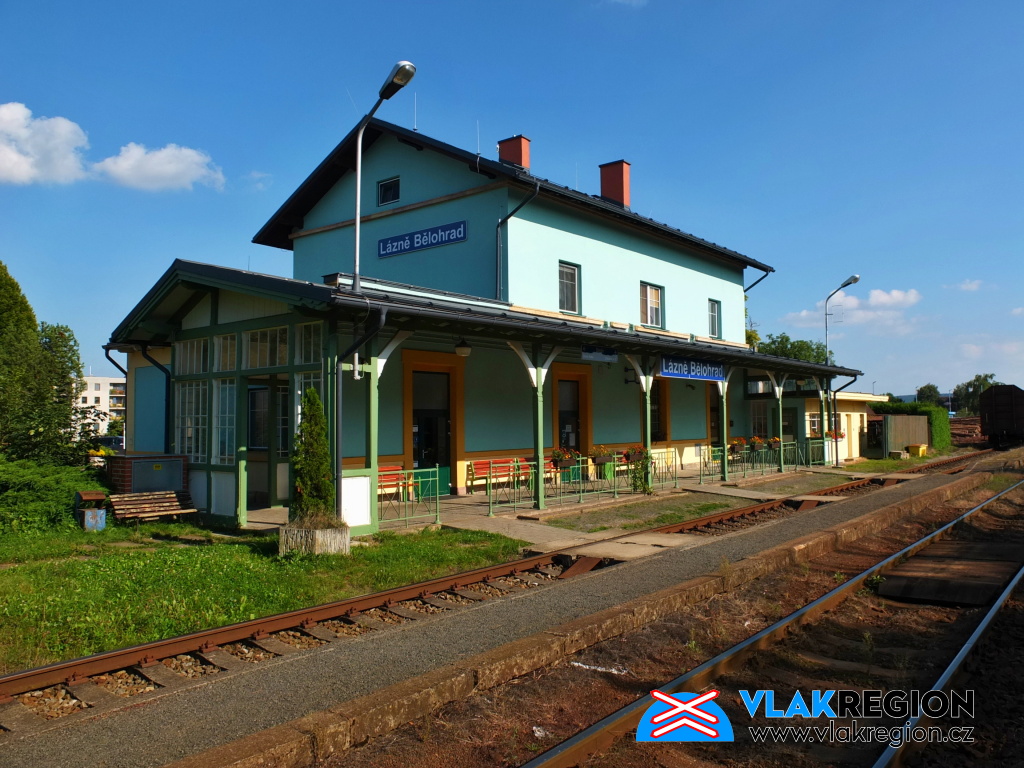

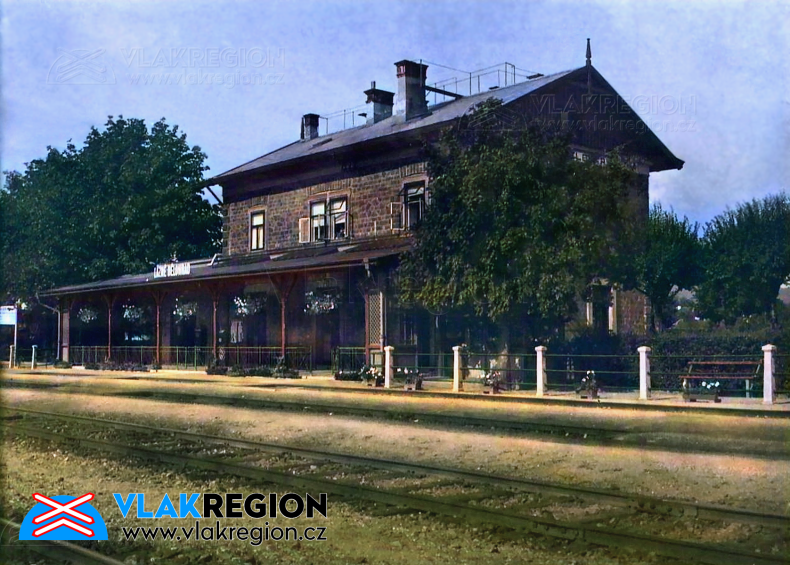

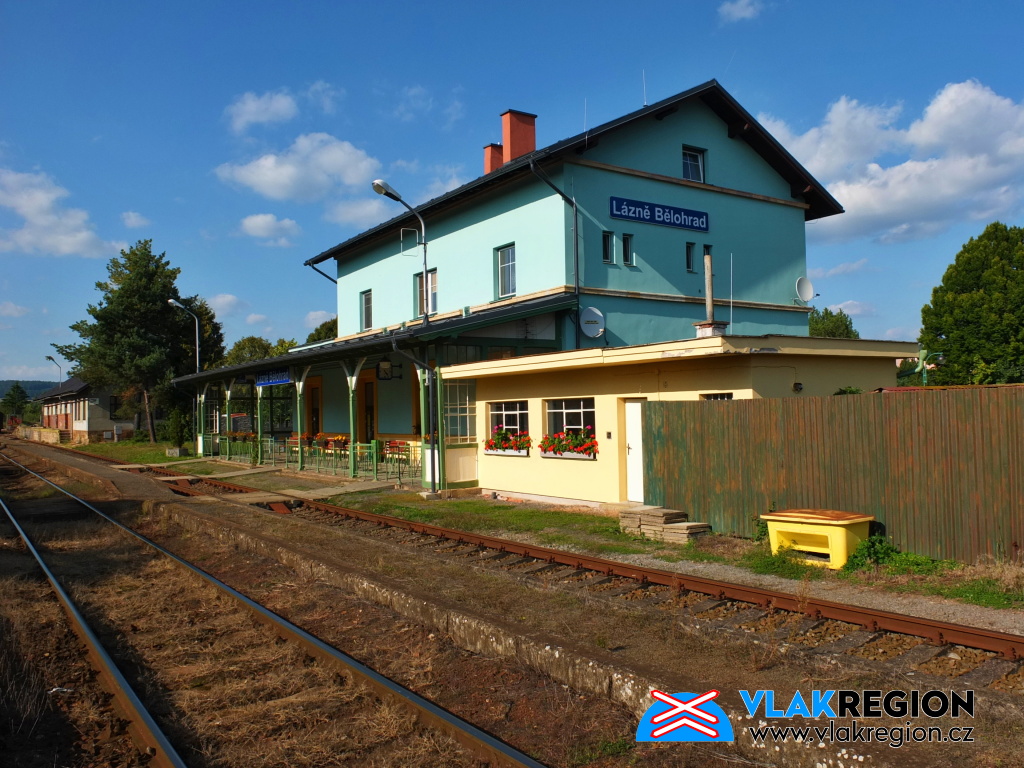

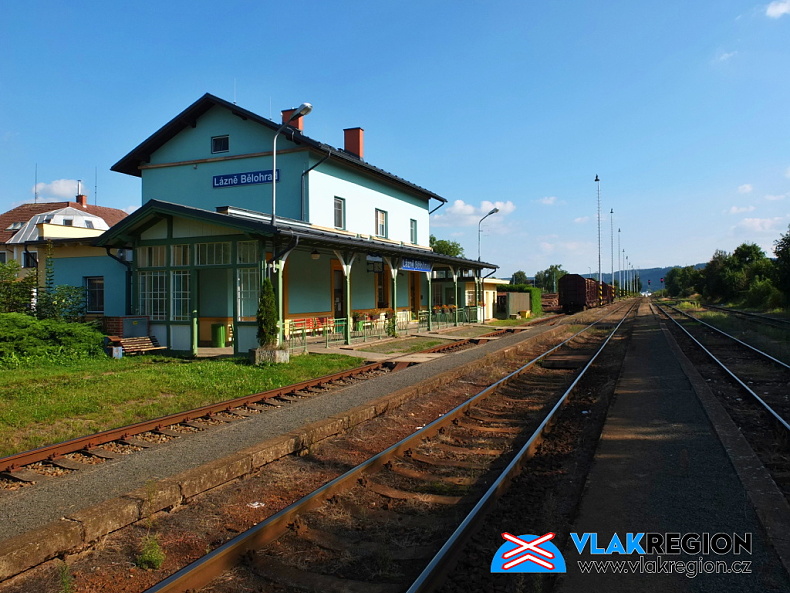

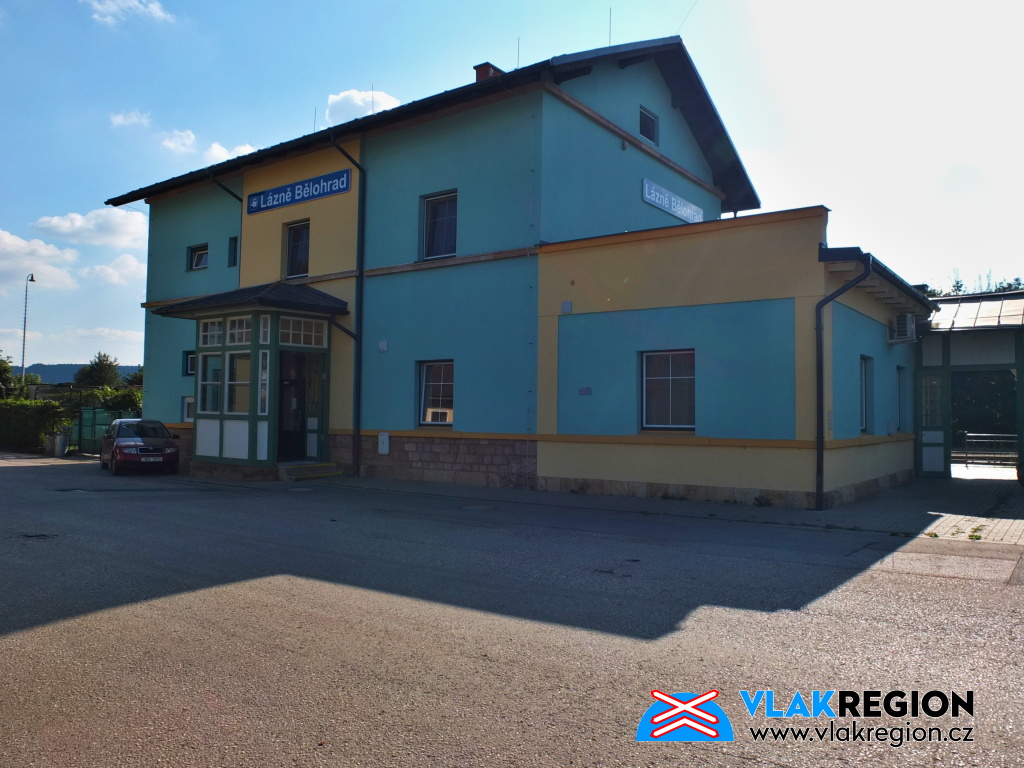

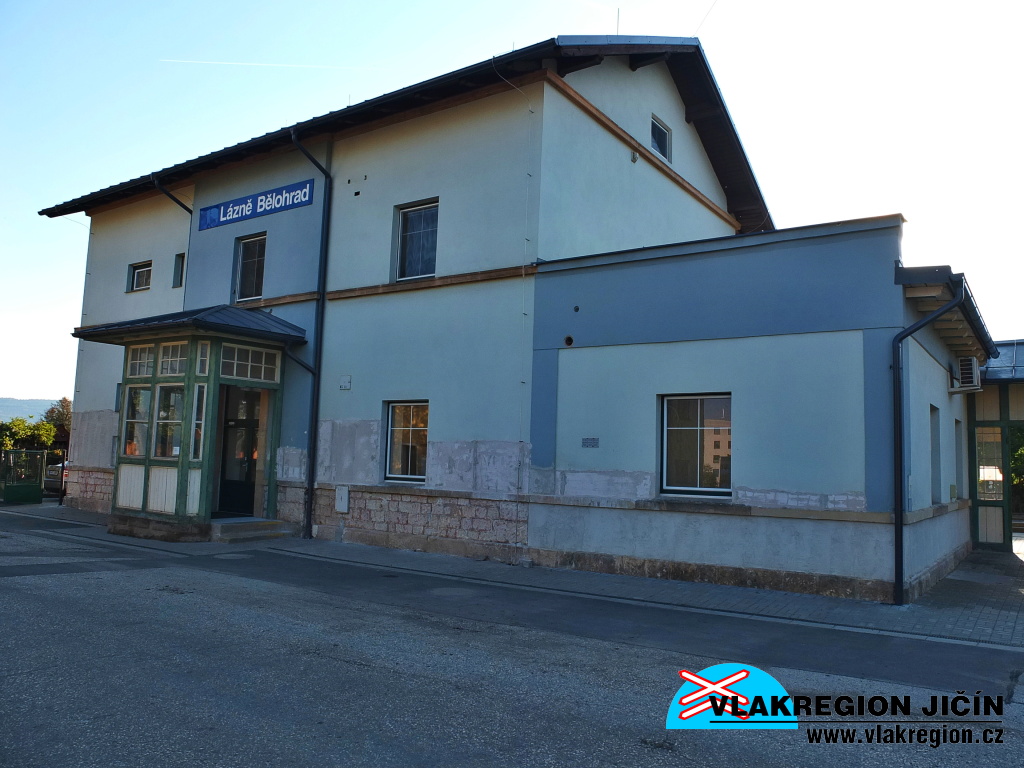

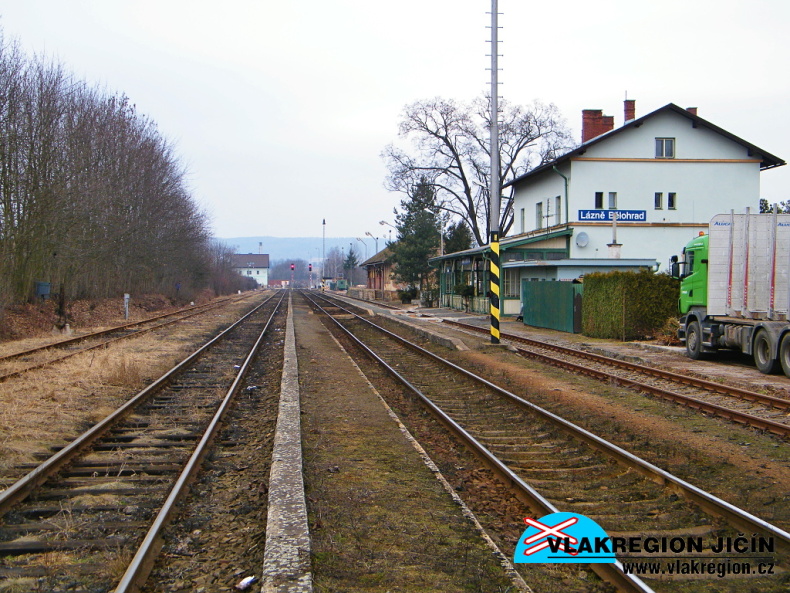

Budova stanice patří opět k poměrně typickým stavbám z dob vniku trati - je jí jednopatrová jednoduše omítnutá budova obdélníkového půdorysu s krytým venkovním stáním, na levé straně s přístavbou vytápěné čekárny a s prodejem jízdenek. Na pravé straně u východu z dopravní kanceláře se nachází jednoduchá stavba "přechodného stavědla". Toalety jsou umístěny asi 20 metrů vlevo od hlavní budovy - uzamčené, klíč je pouze na vyžádání. Vlevo od budovy se u třetí koleje nachází budovy skladů a nákladiště. Vpravo od budovy je taktéž u třetí koleje nákladiště dřeva. Stanice obsluhuje město Lázně Bělohrad od jehož středu je vzdálena asi 500 metrů.

FOTOGALERIE

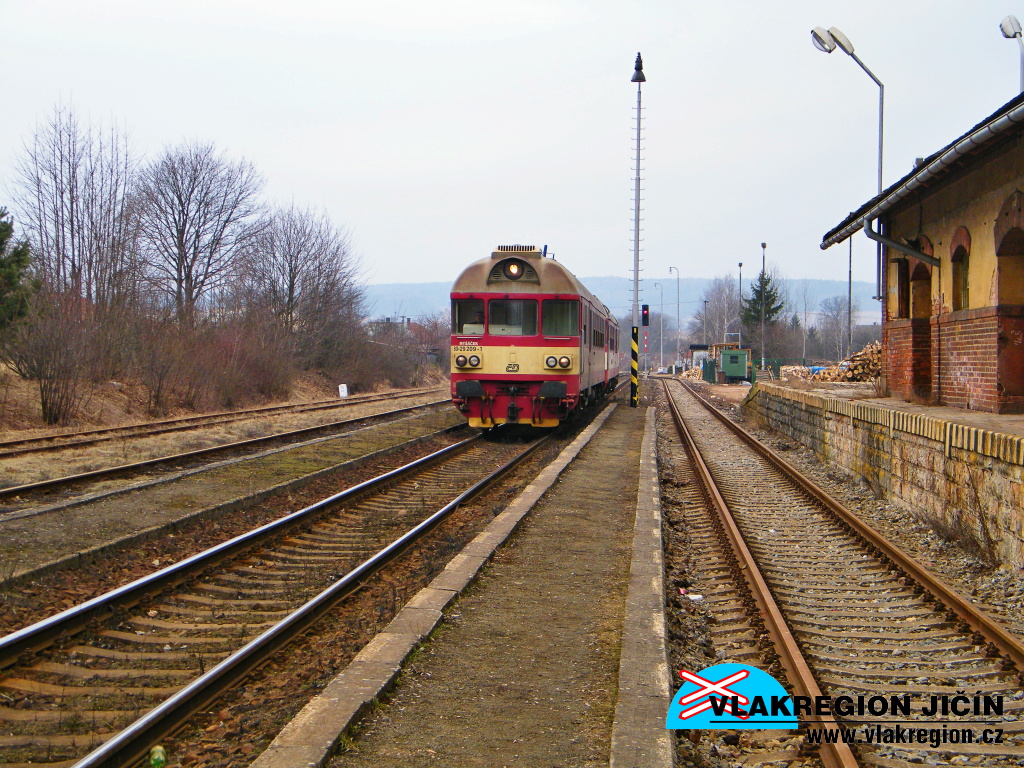

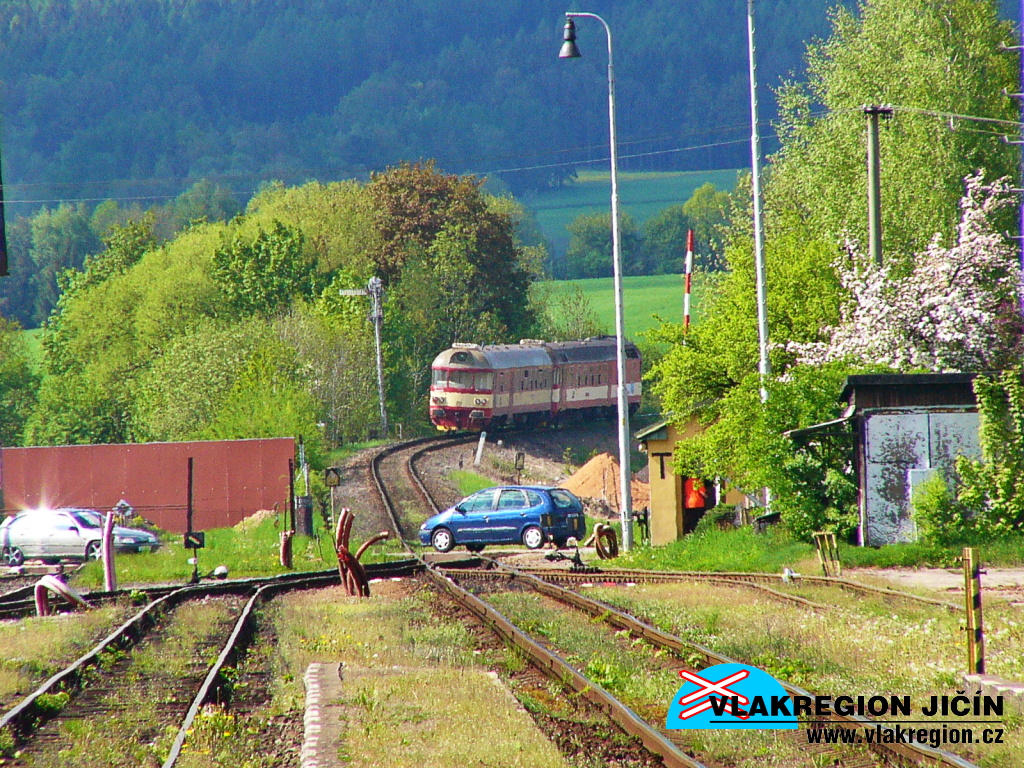

Spěšný vlak odjíždí směr Trutnov(5/2008)


Packé zhlaví (5/2008)

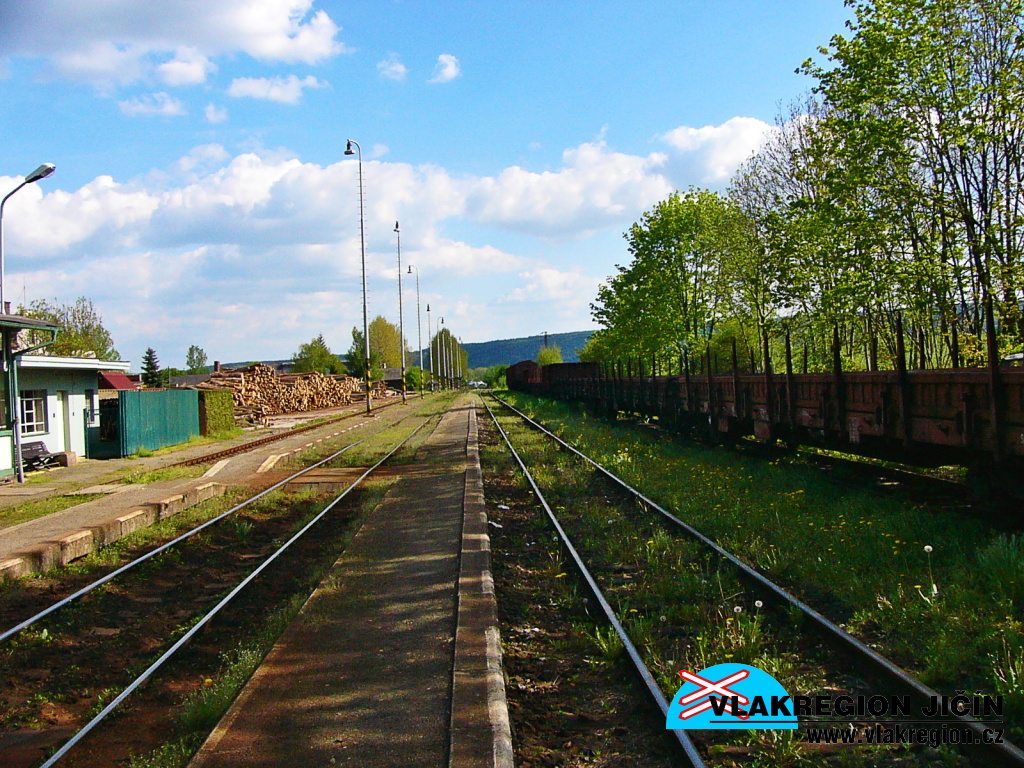

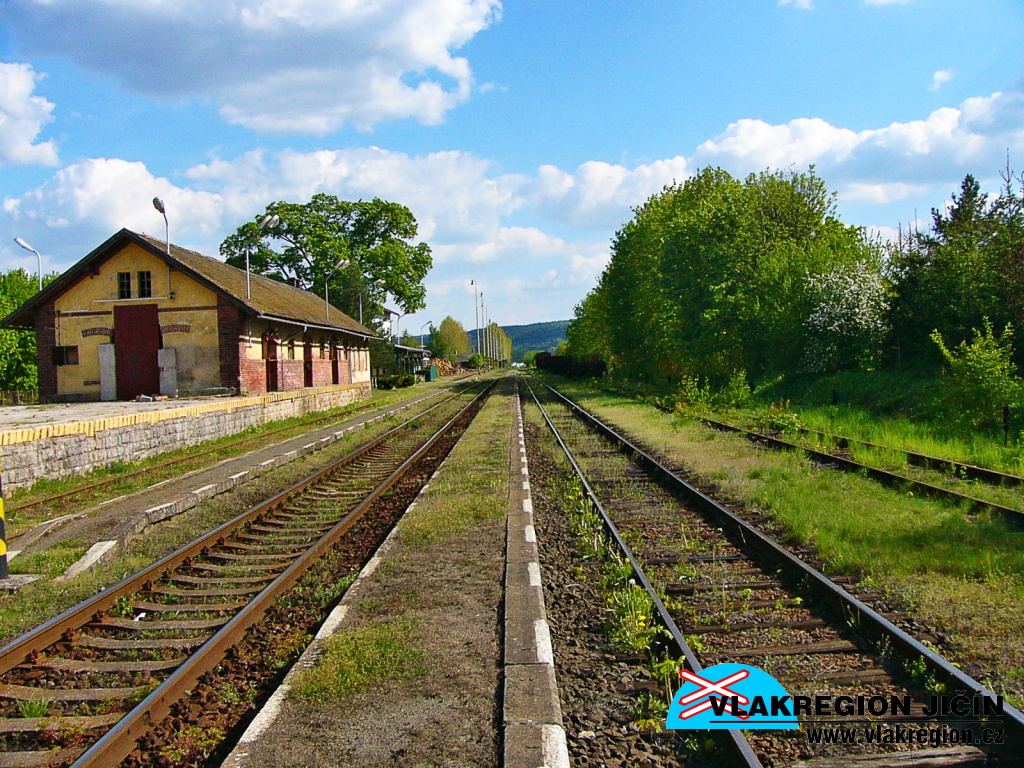

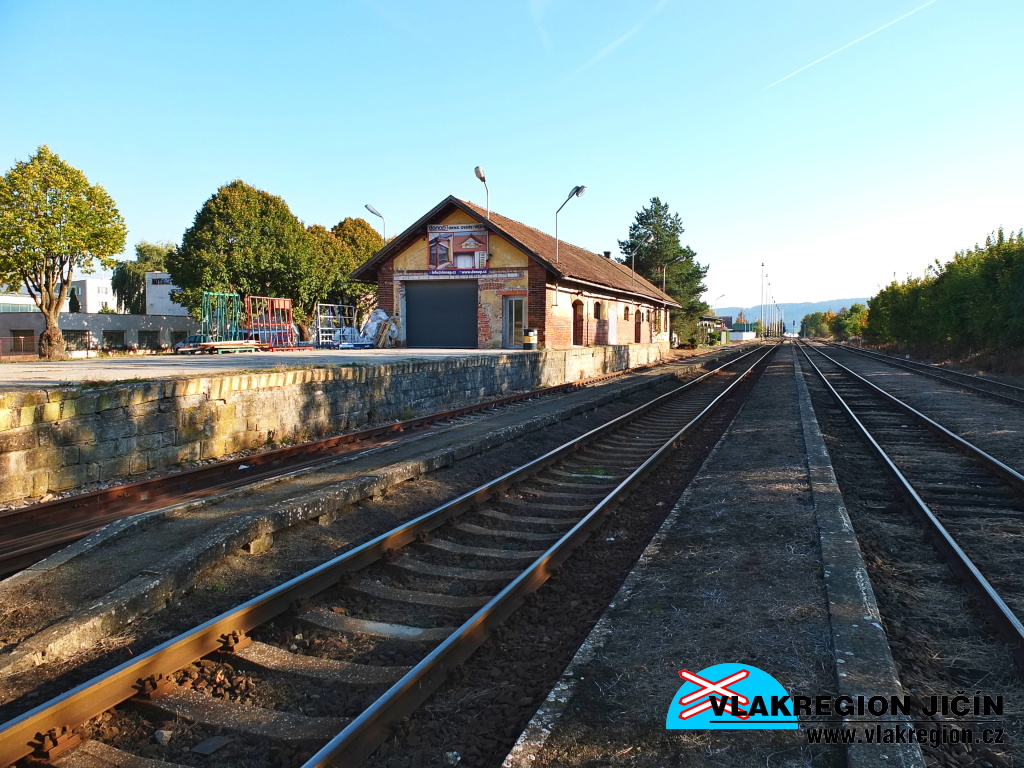

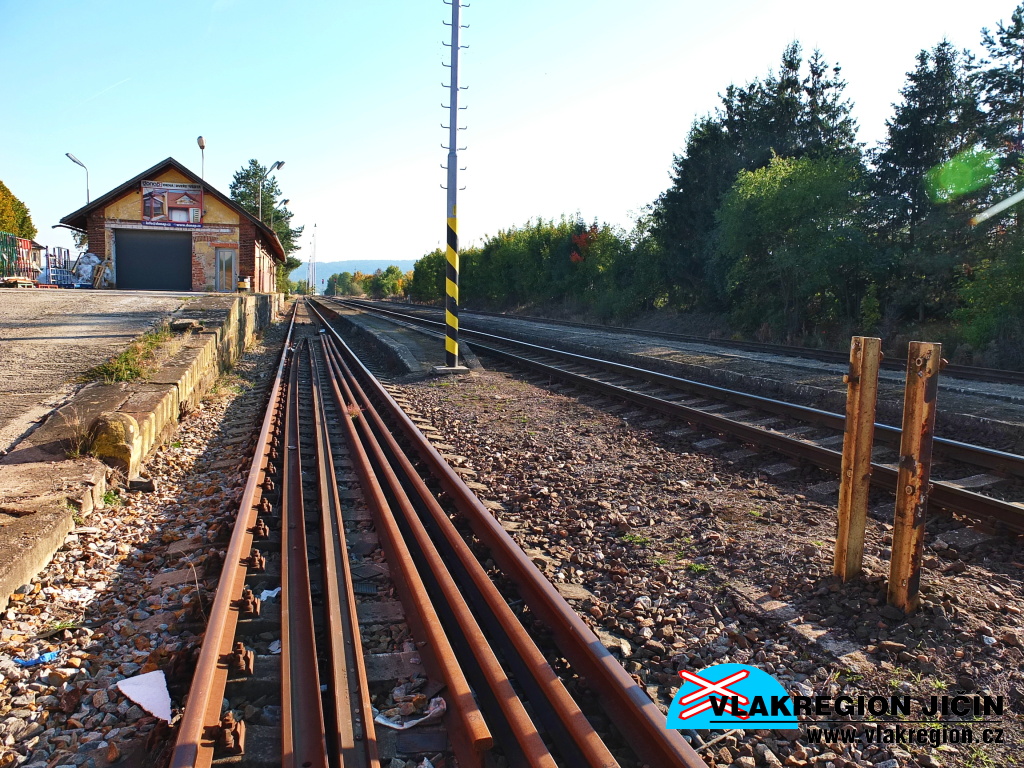

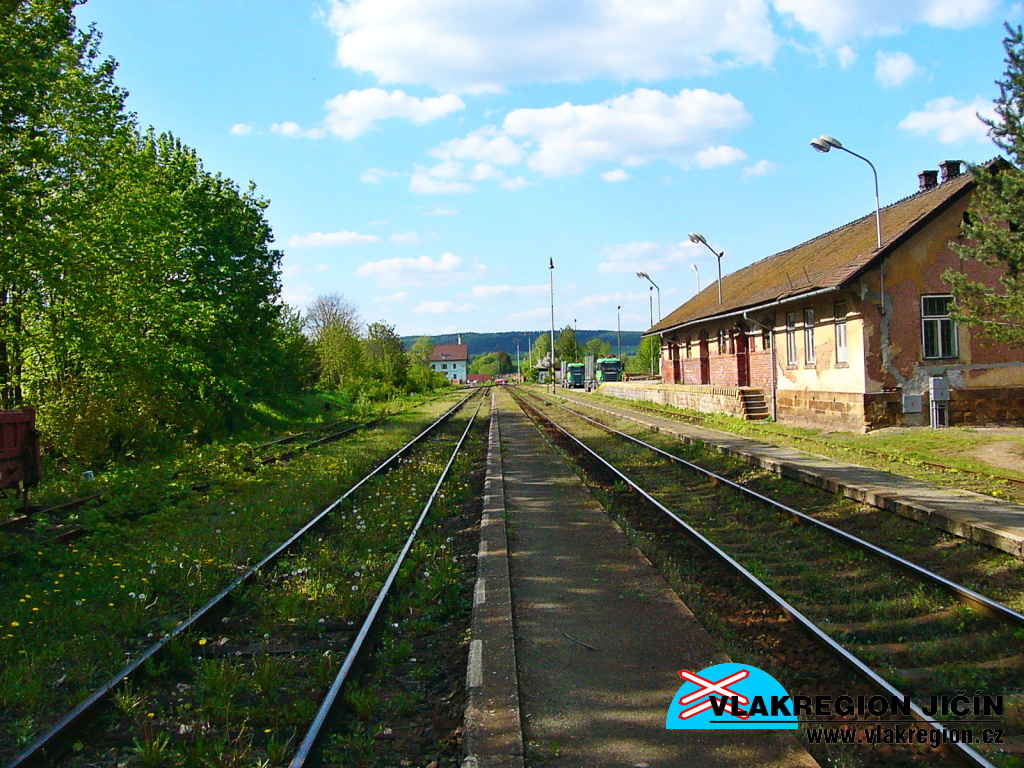

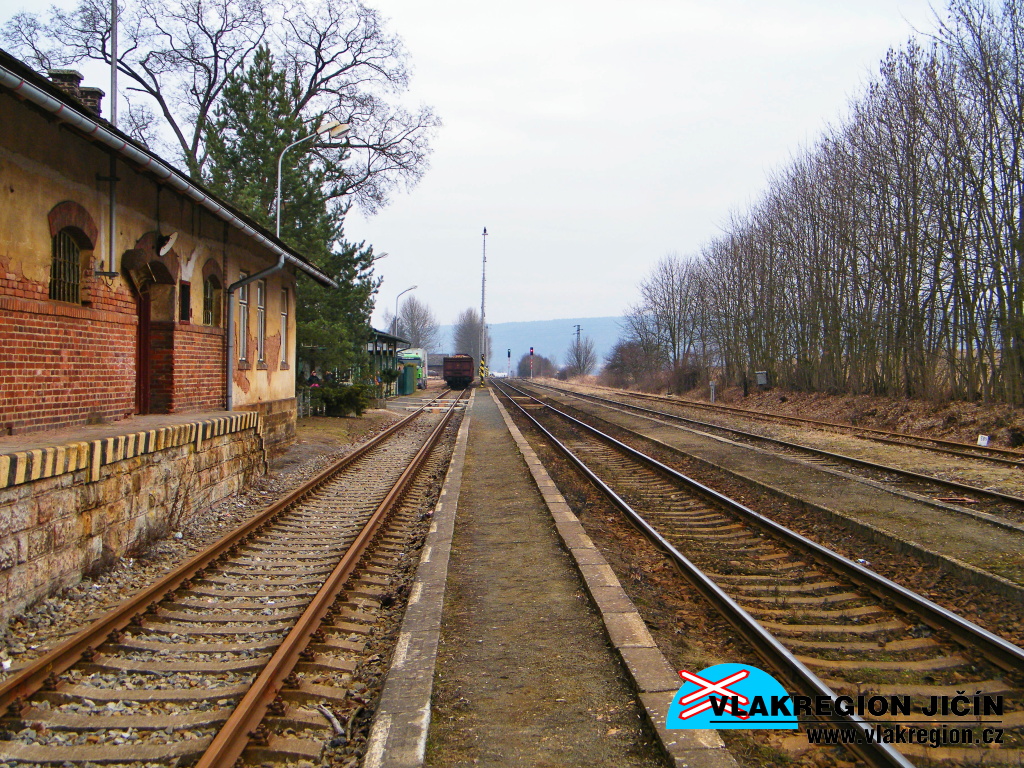

Druhé nástupiště - vpravo nákladiště a sklad(5/2008)

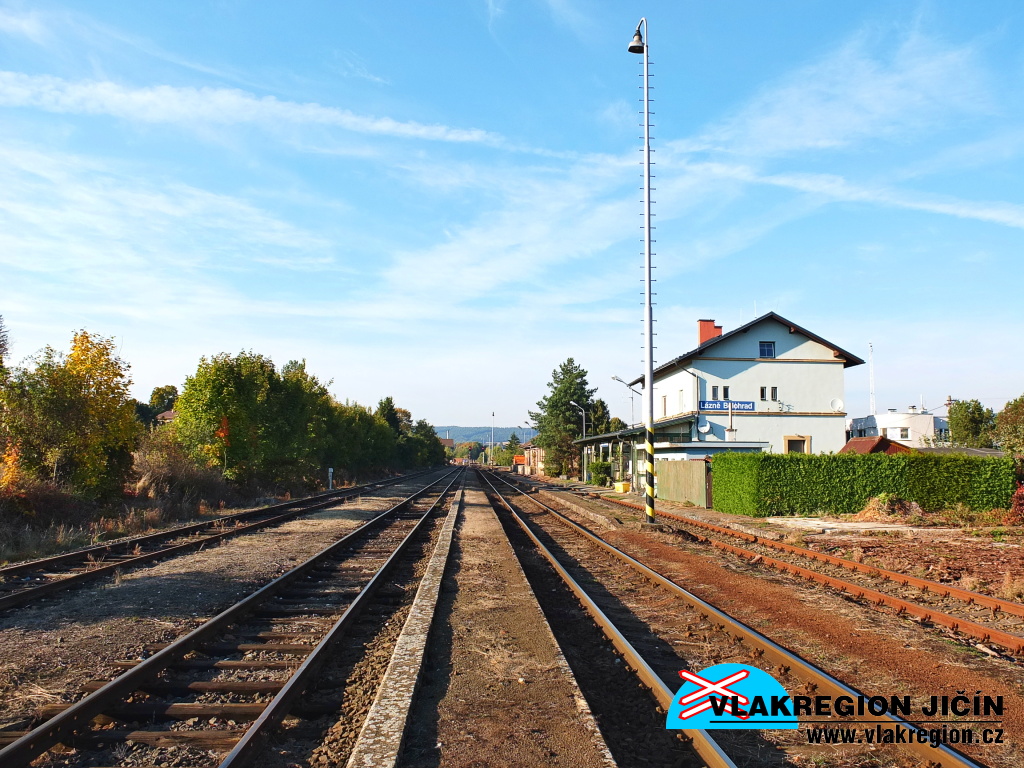

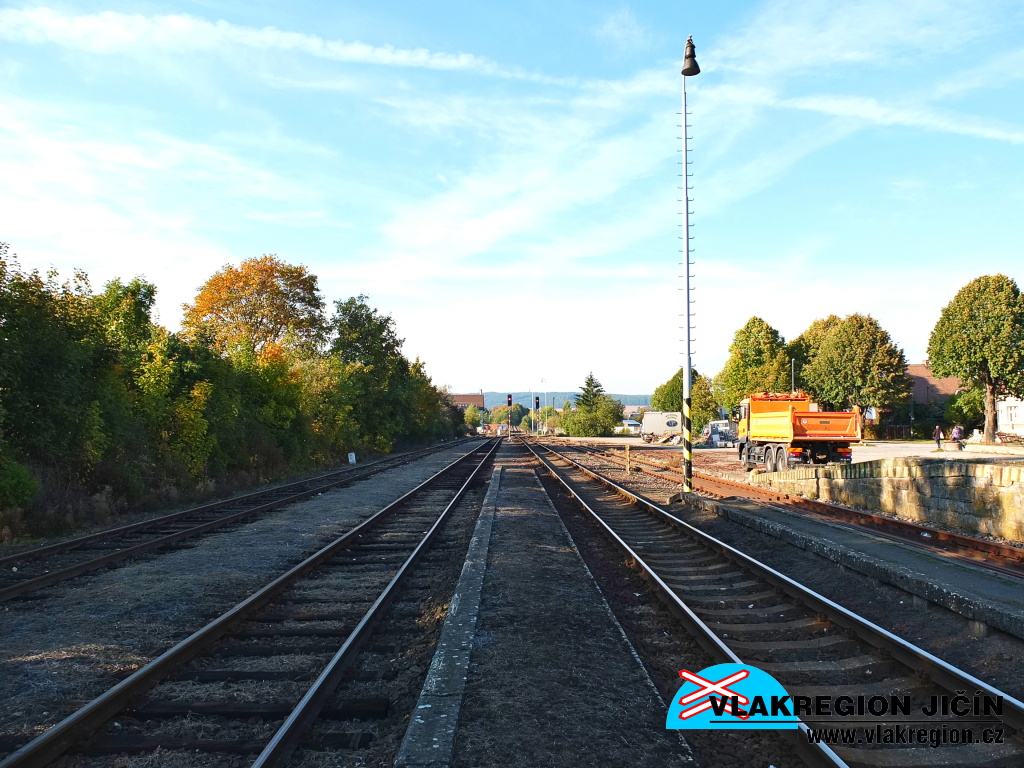

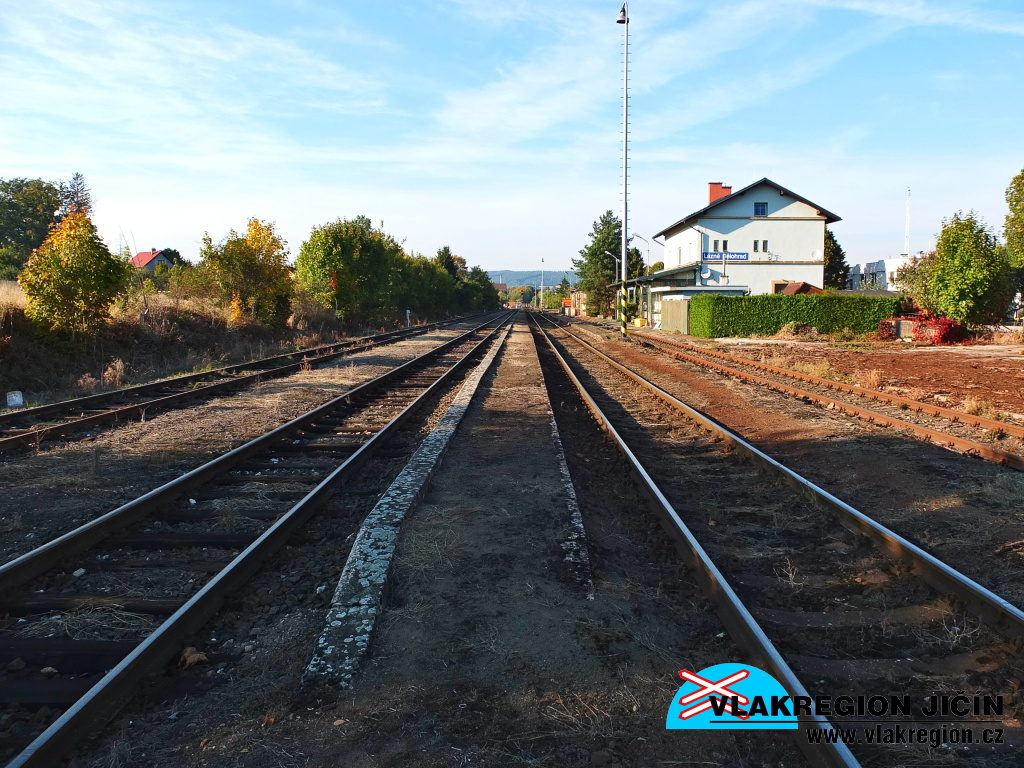

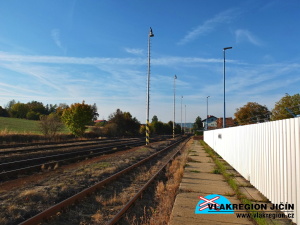

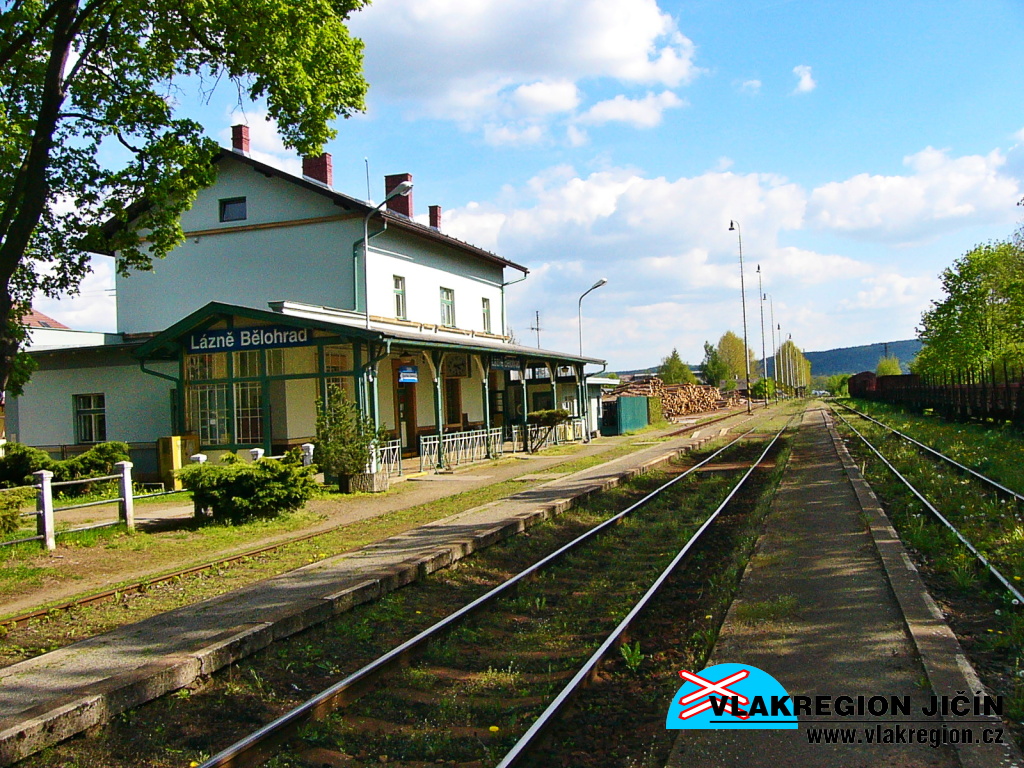

Ostroměřská strana nástupiště (5/2008)

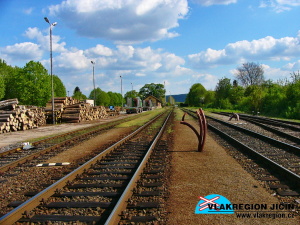

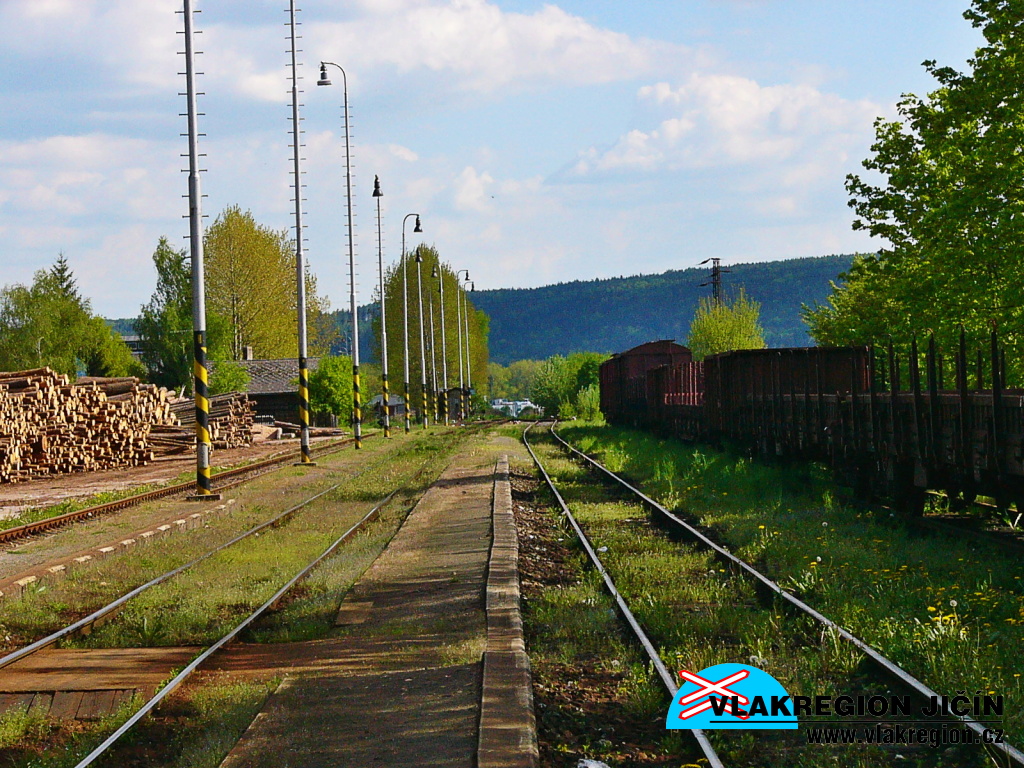

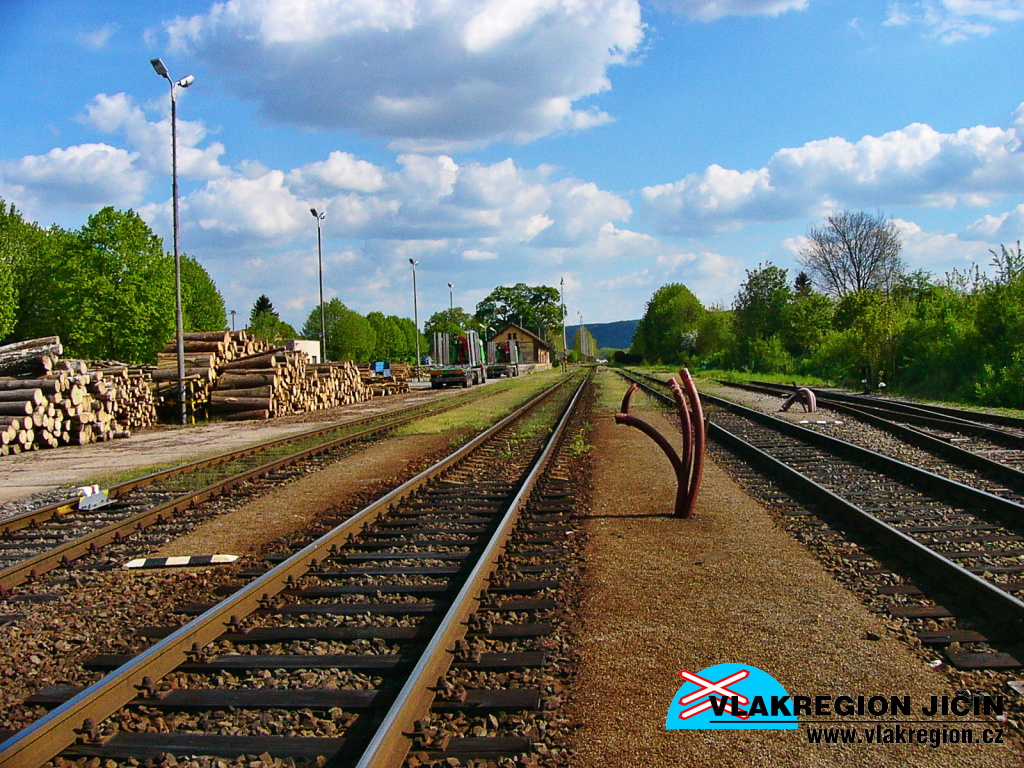

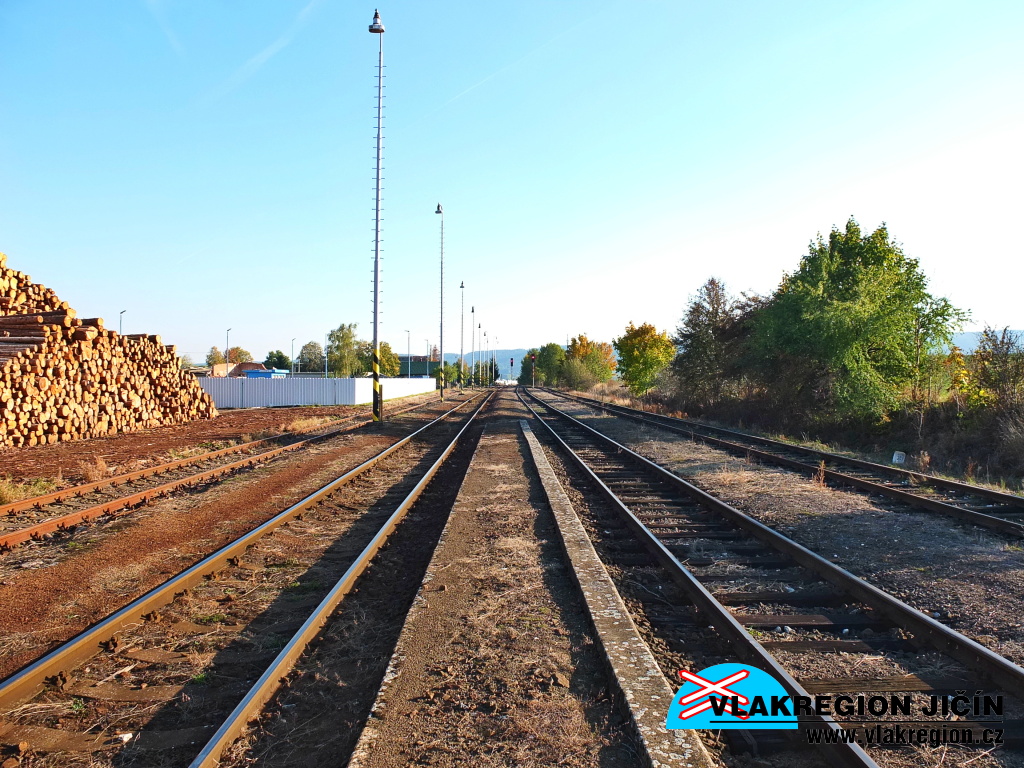

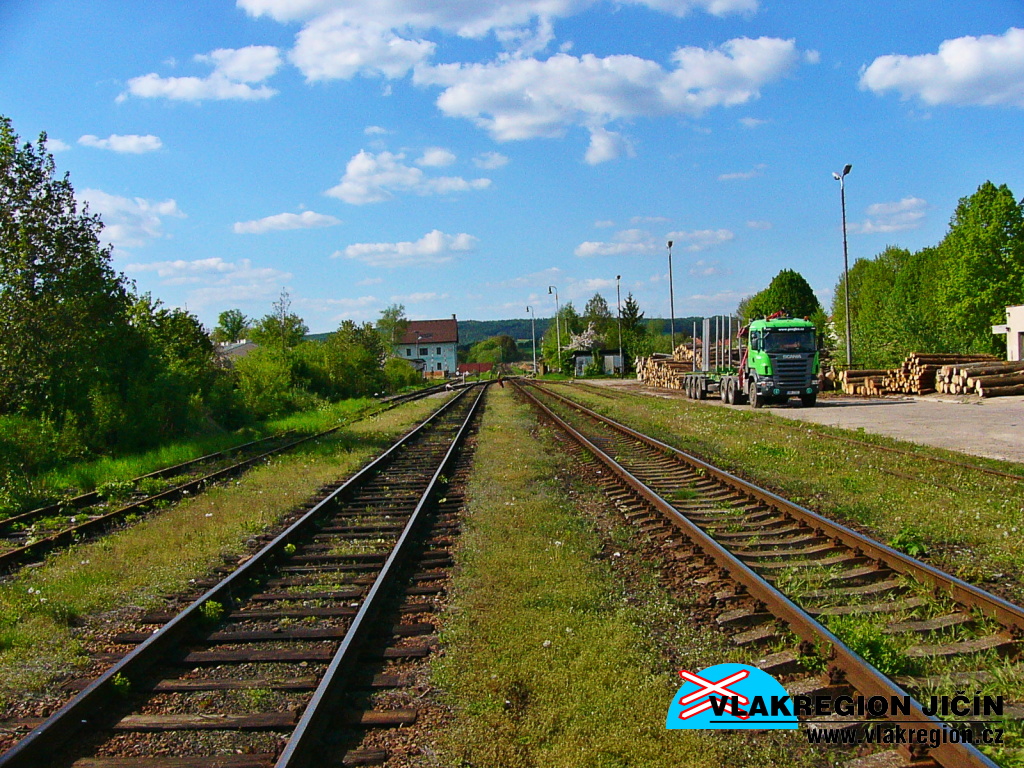

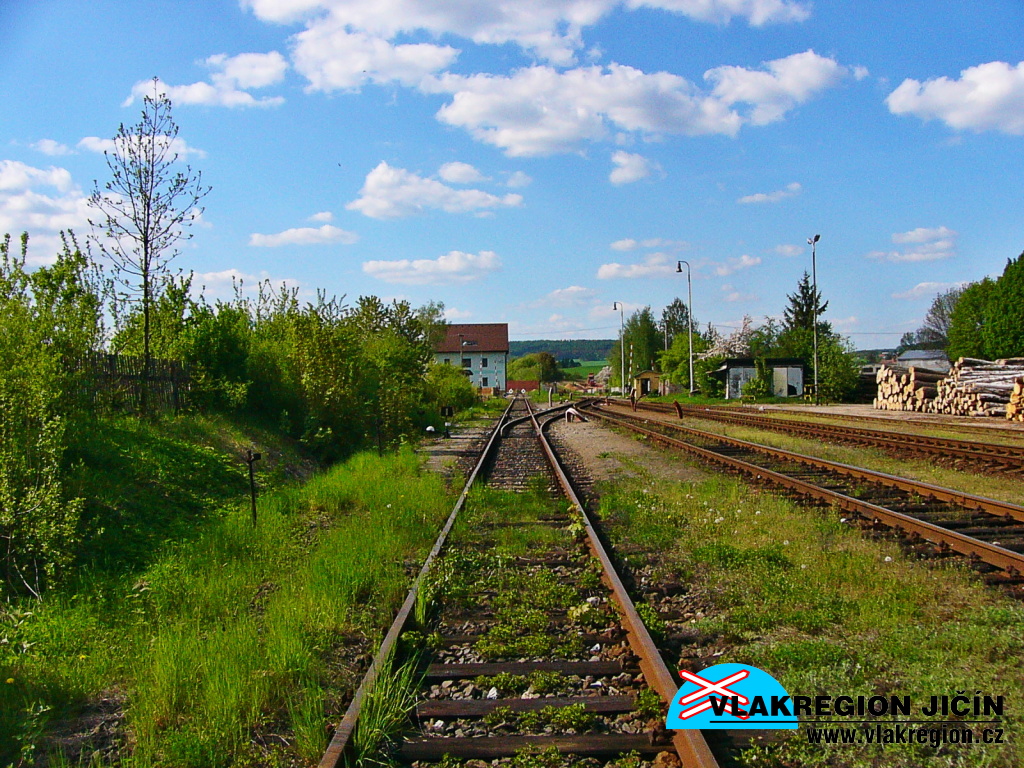

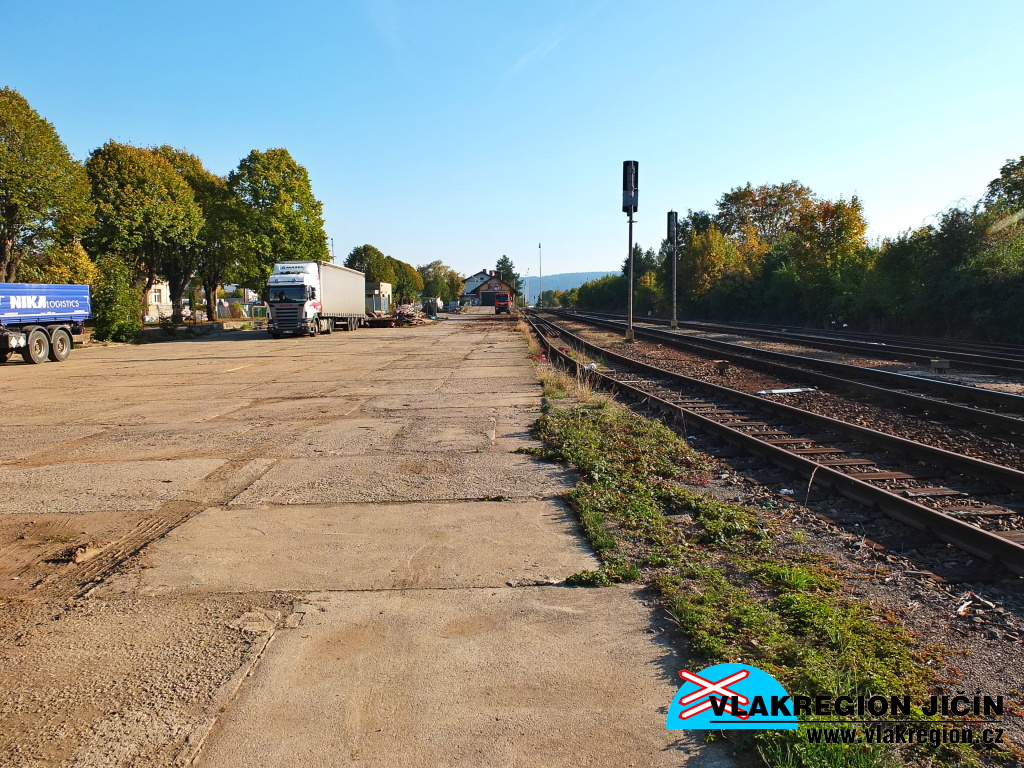

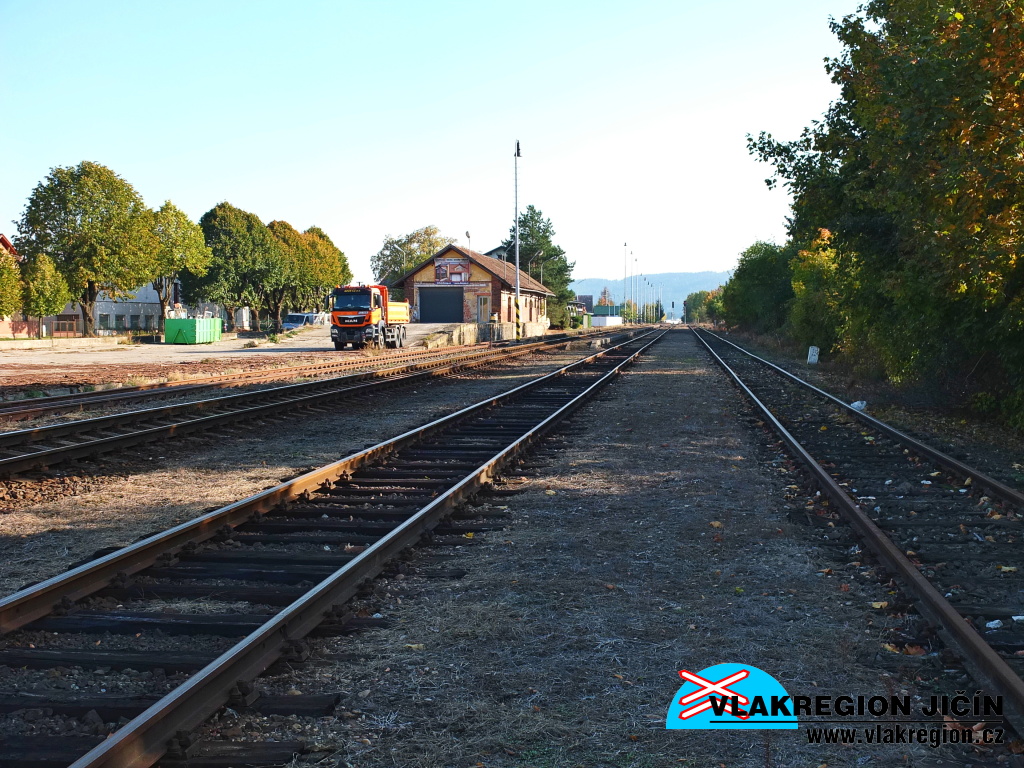

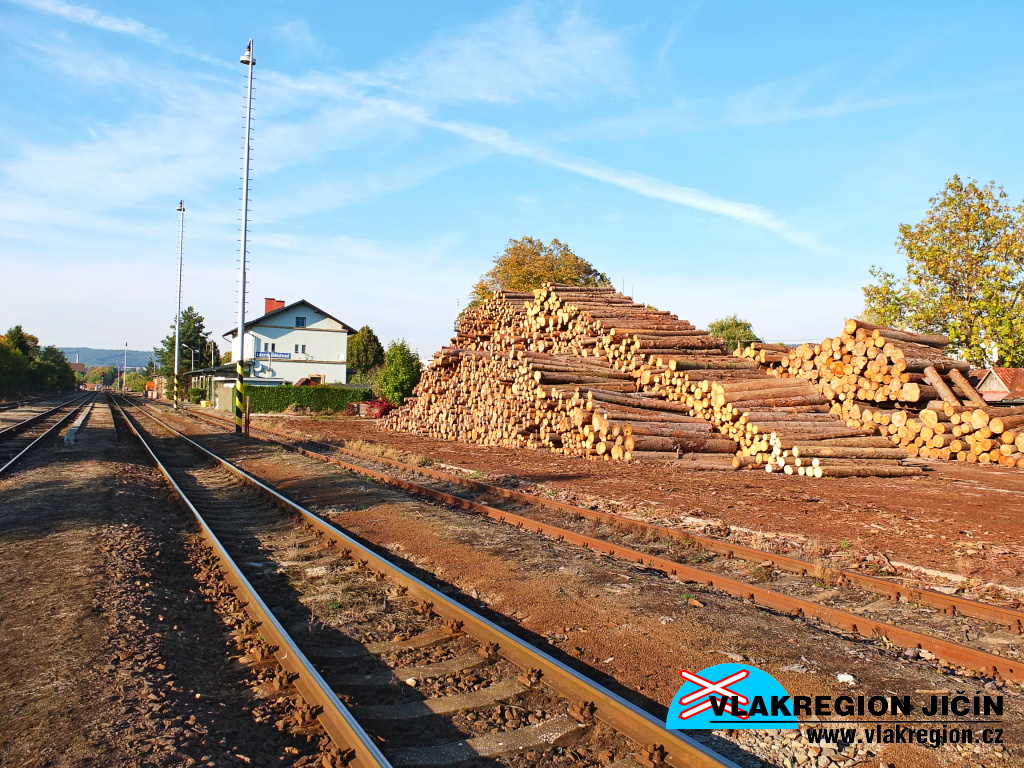

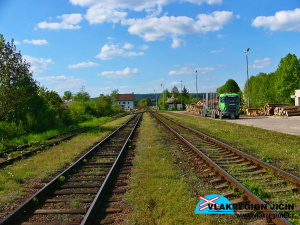

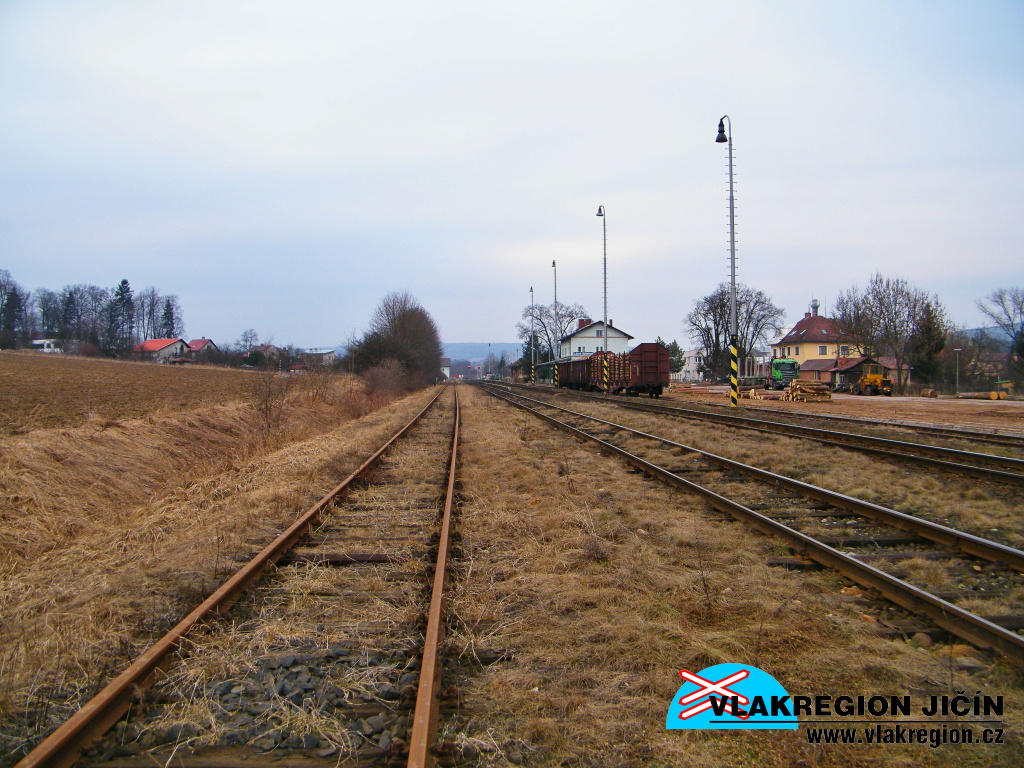

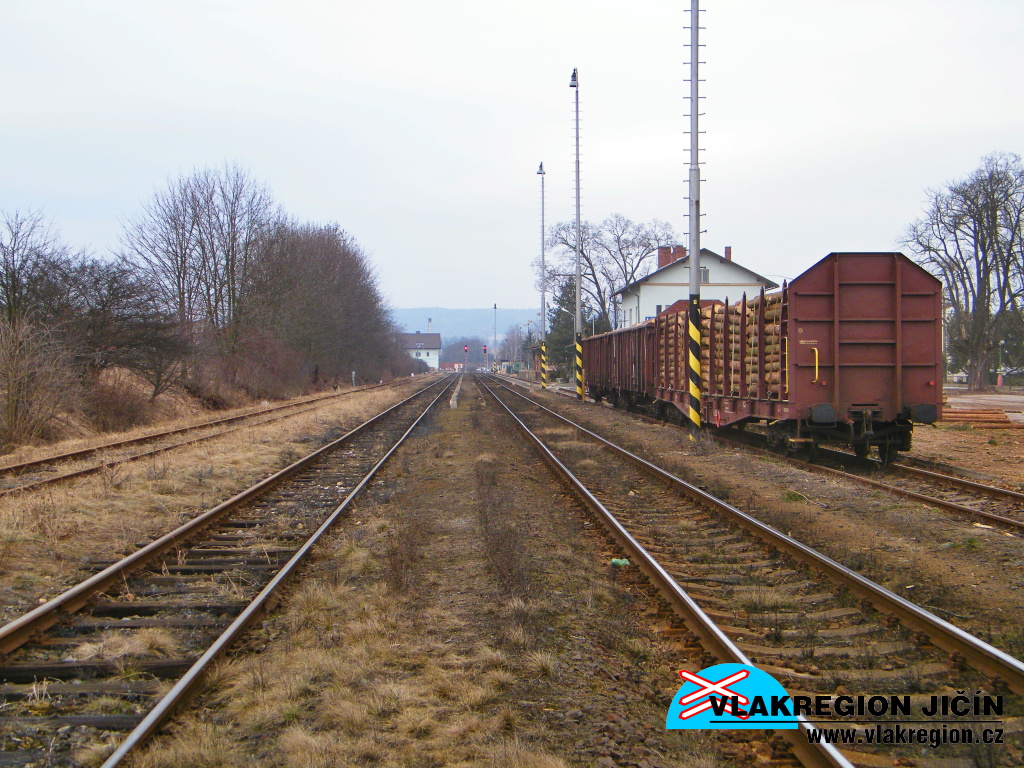

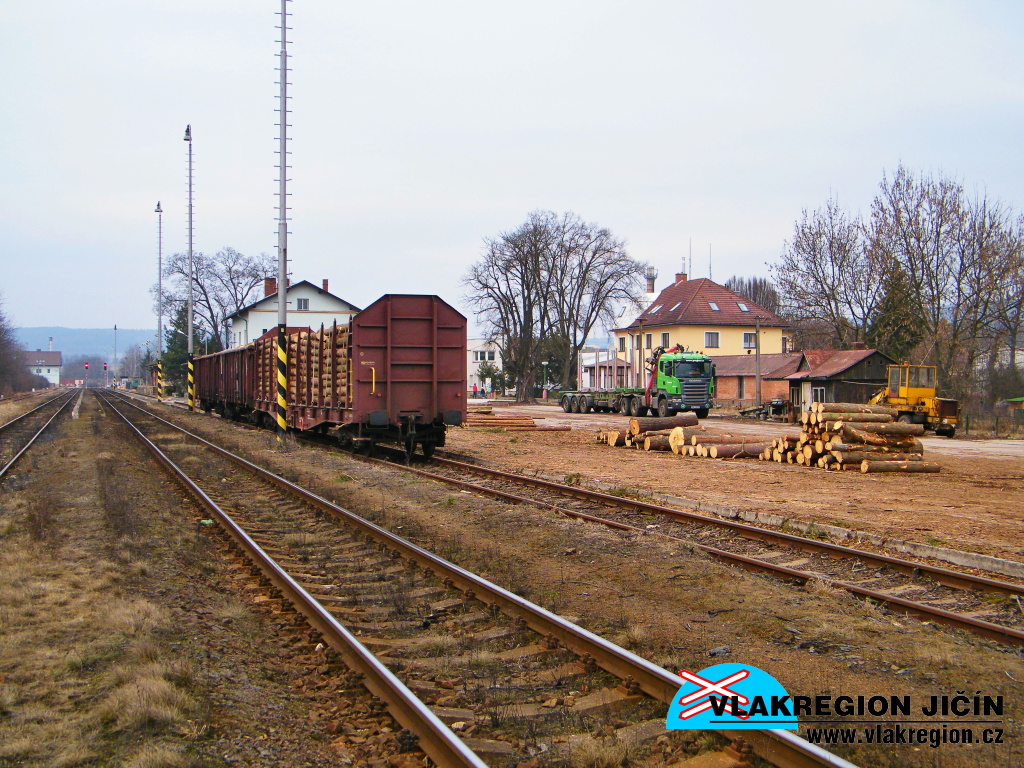

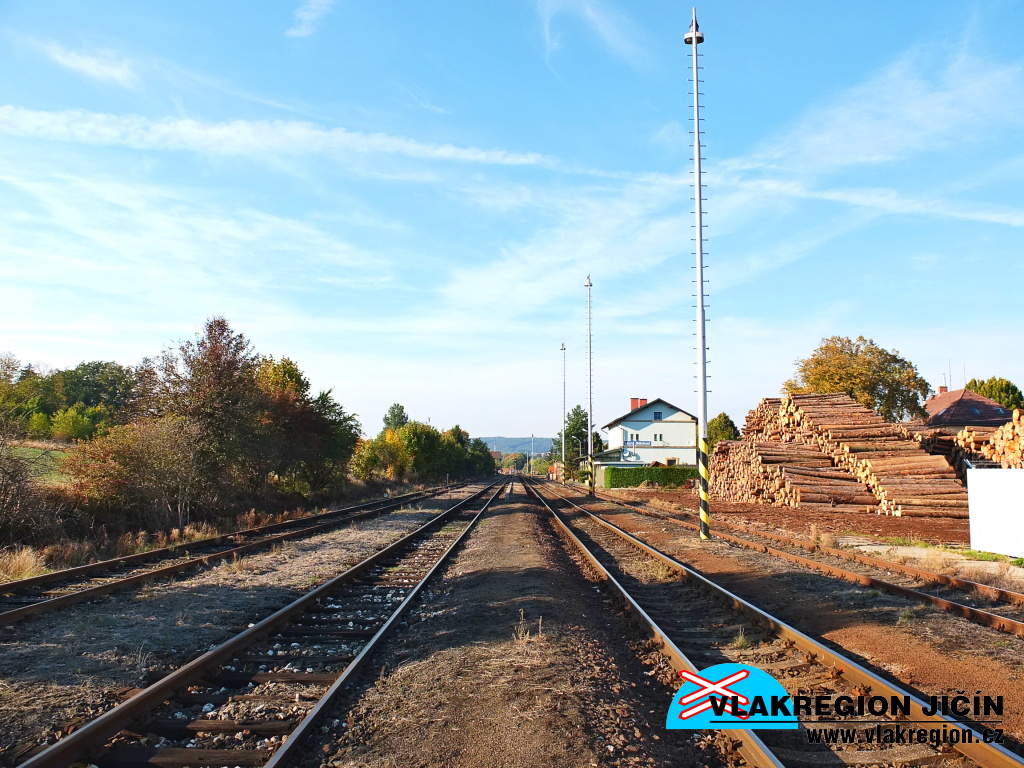

Ostroměřská strana - vlevo nákladiště dřeva u třetí staniční koleje (5/2008)

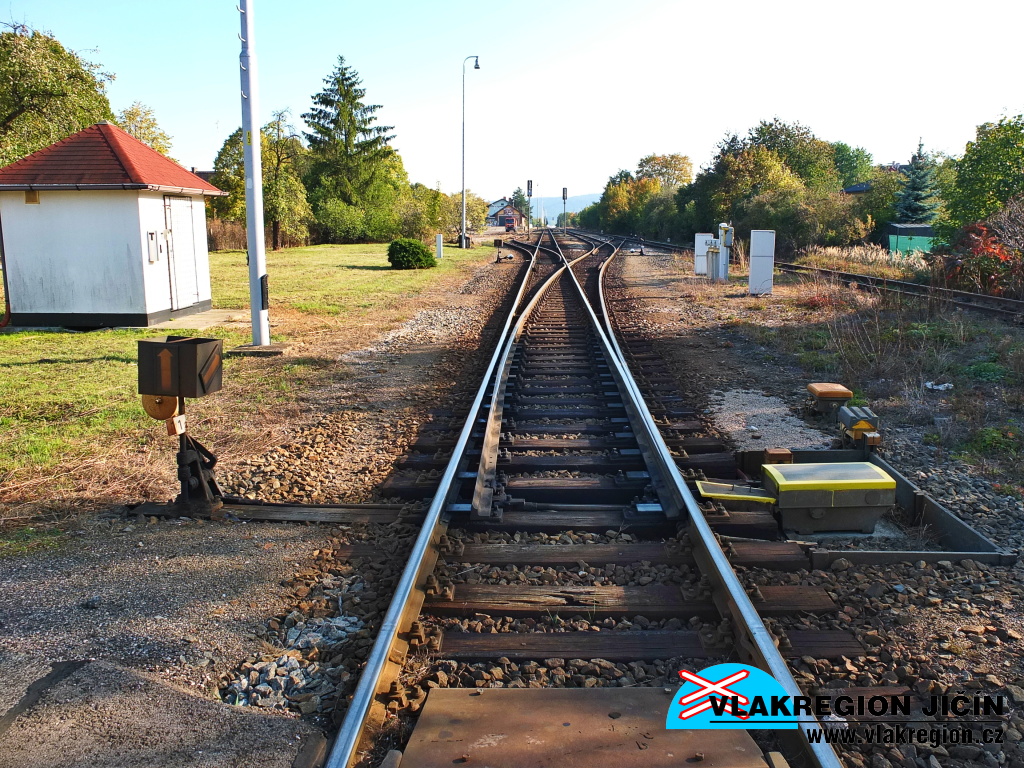

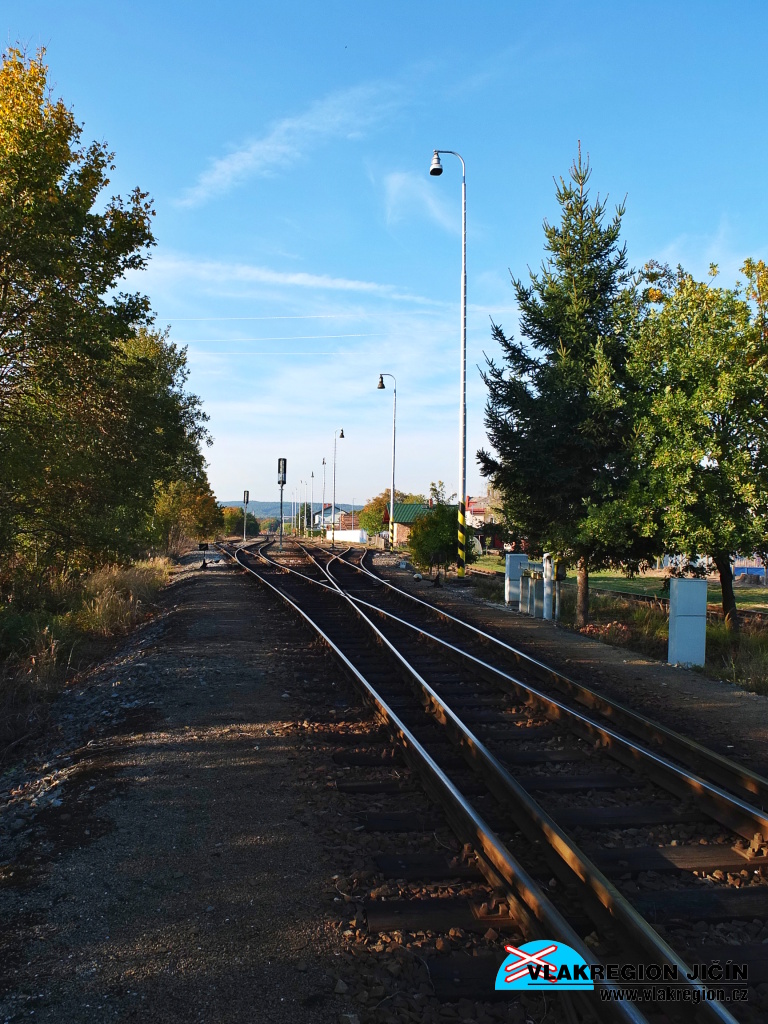

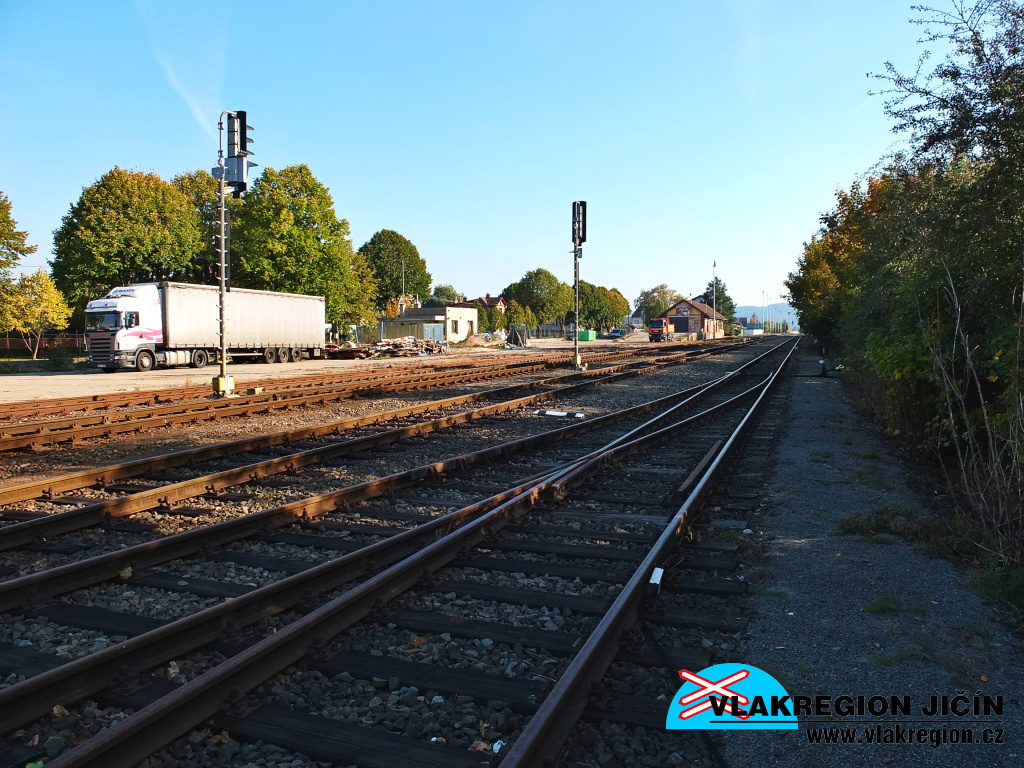

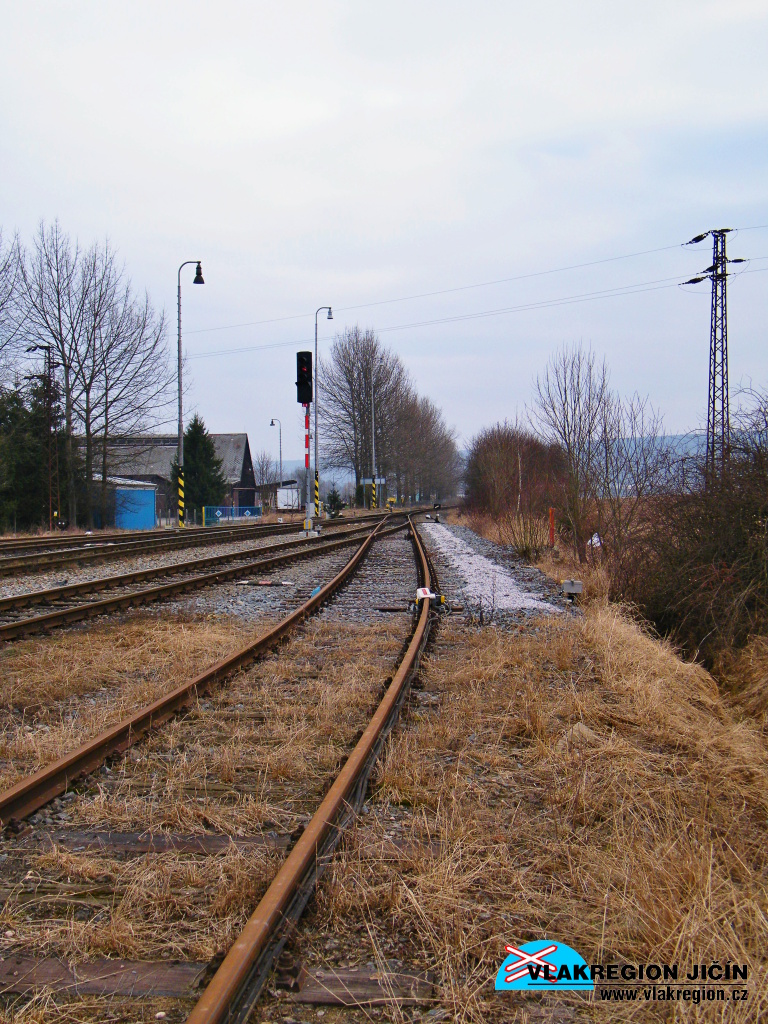

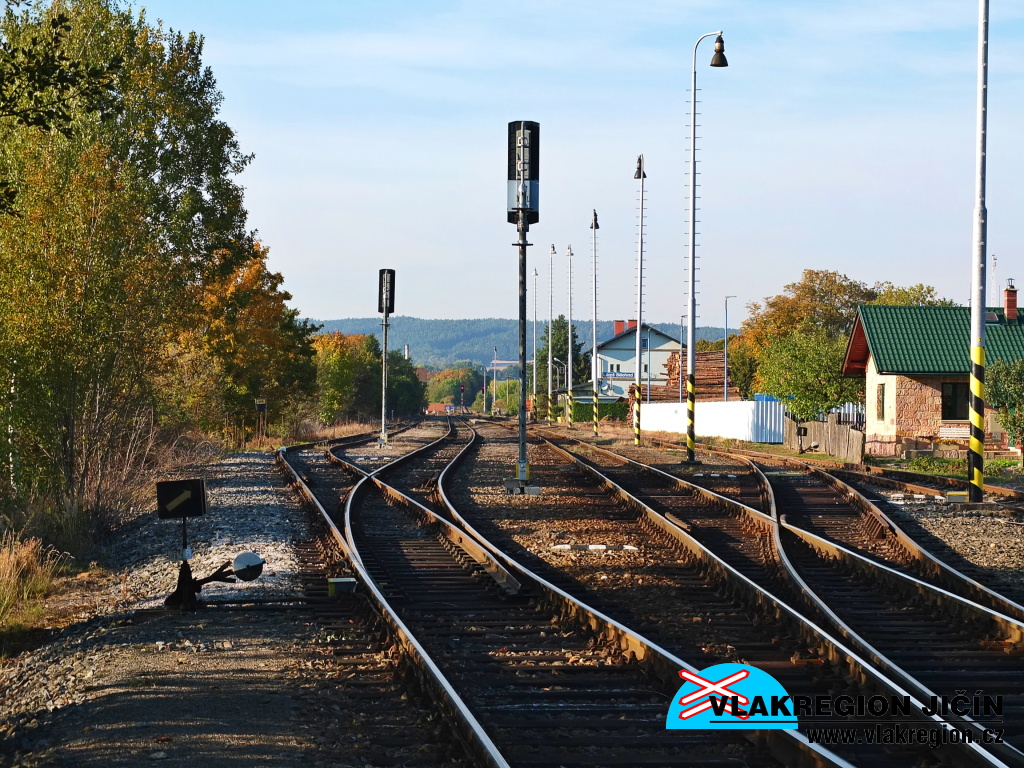

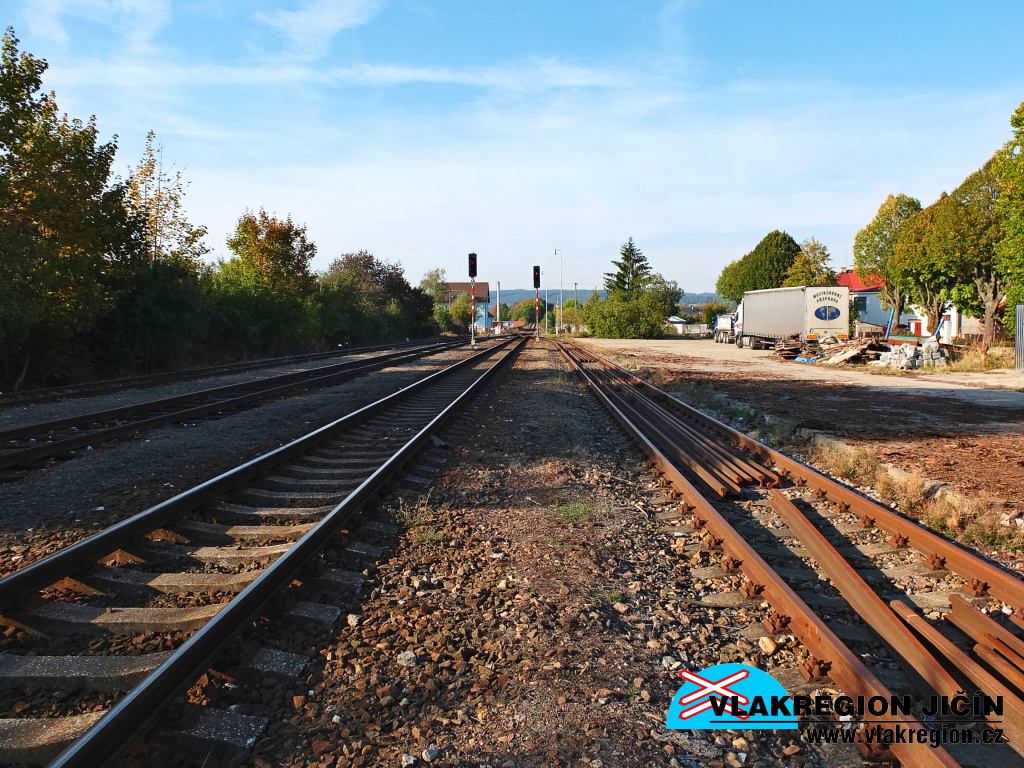

Detail ostroměřského zhlaví (5/2008)

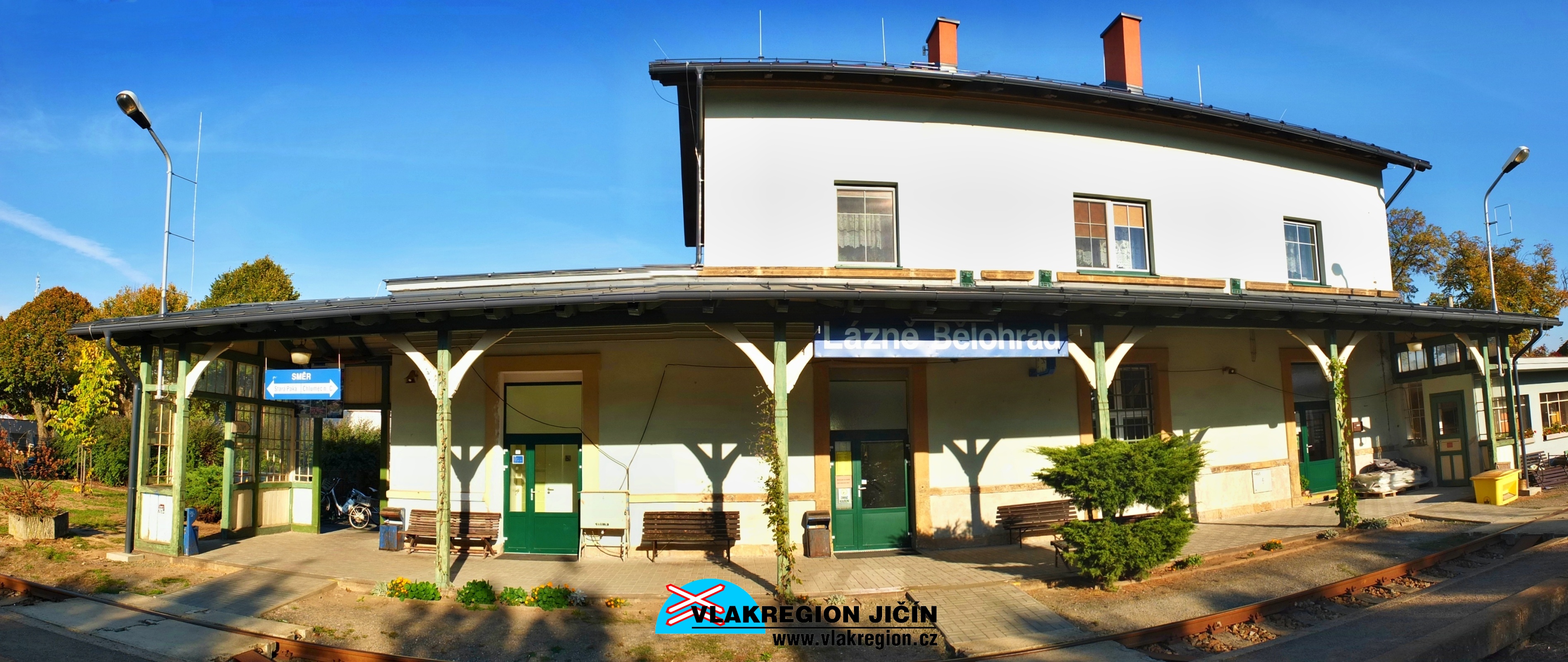

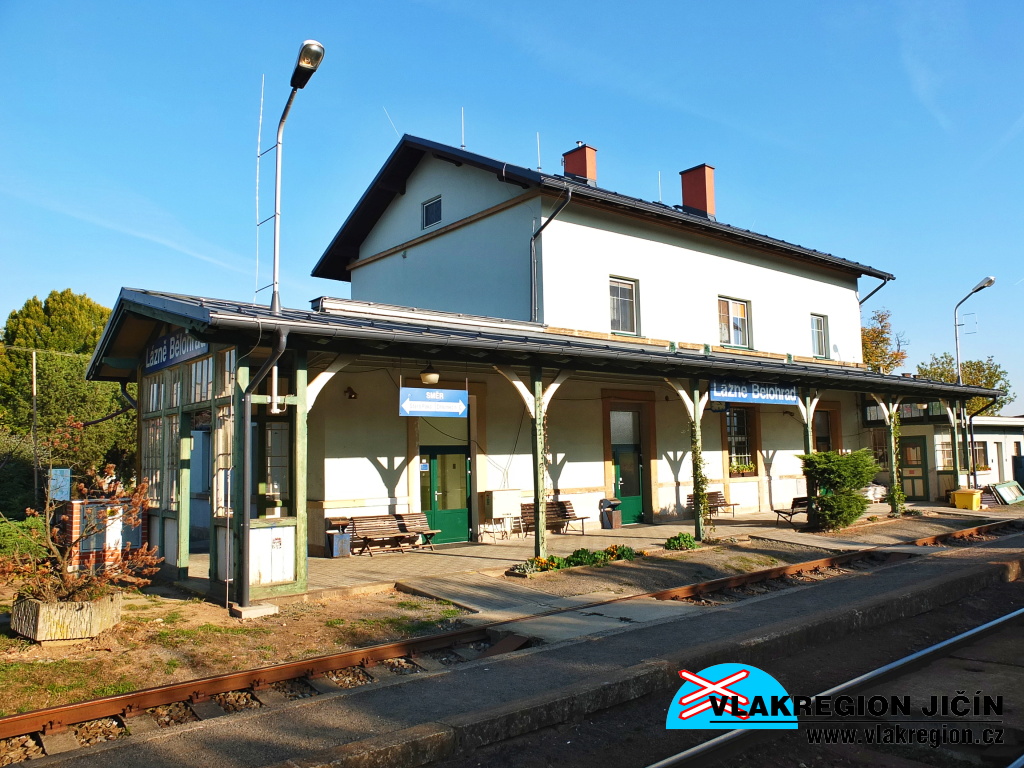

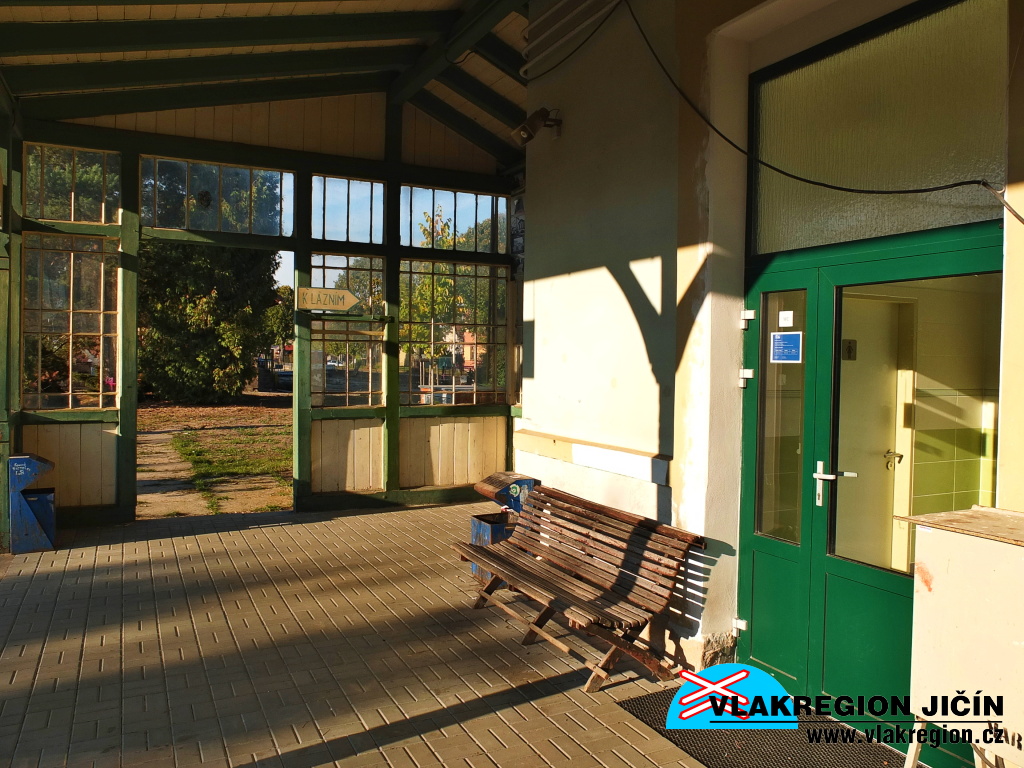

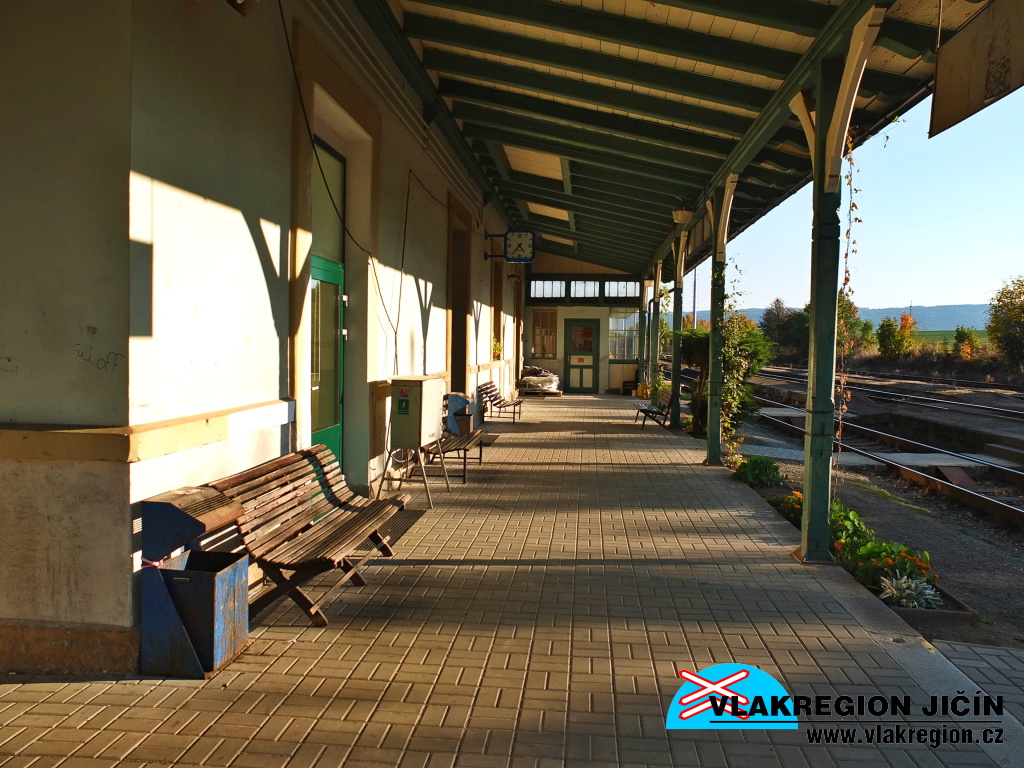

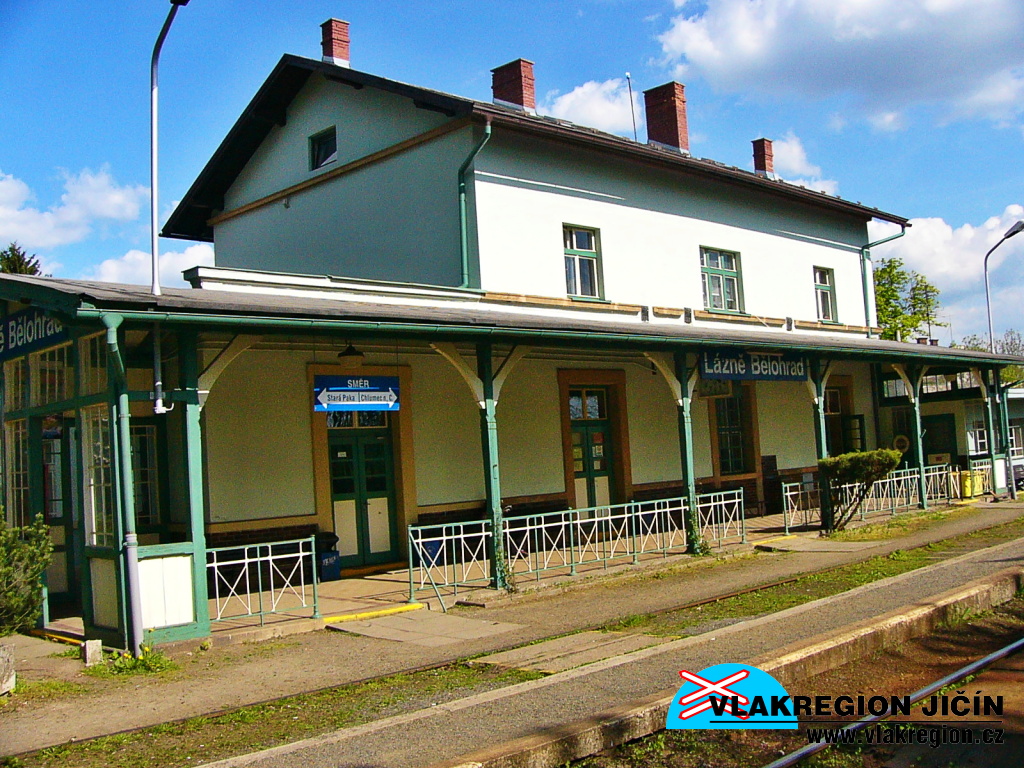

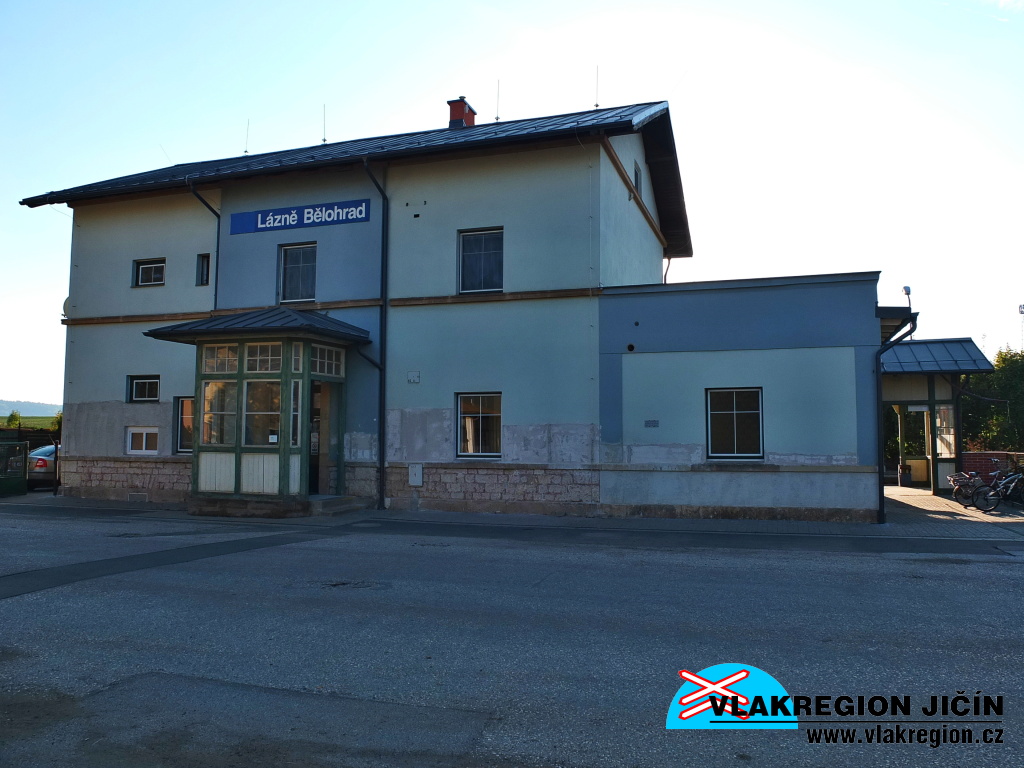

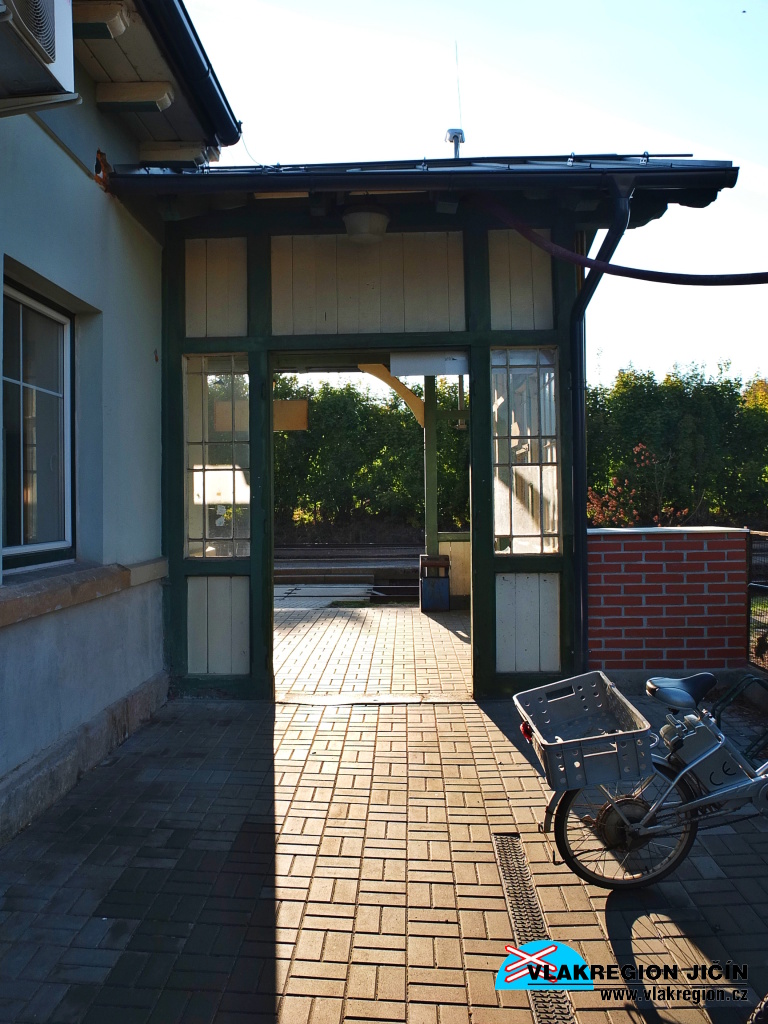

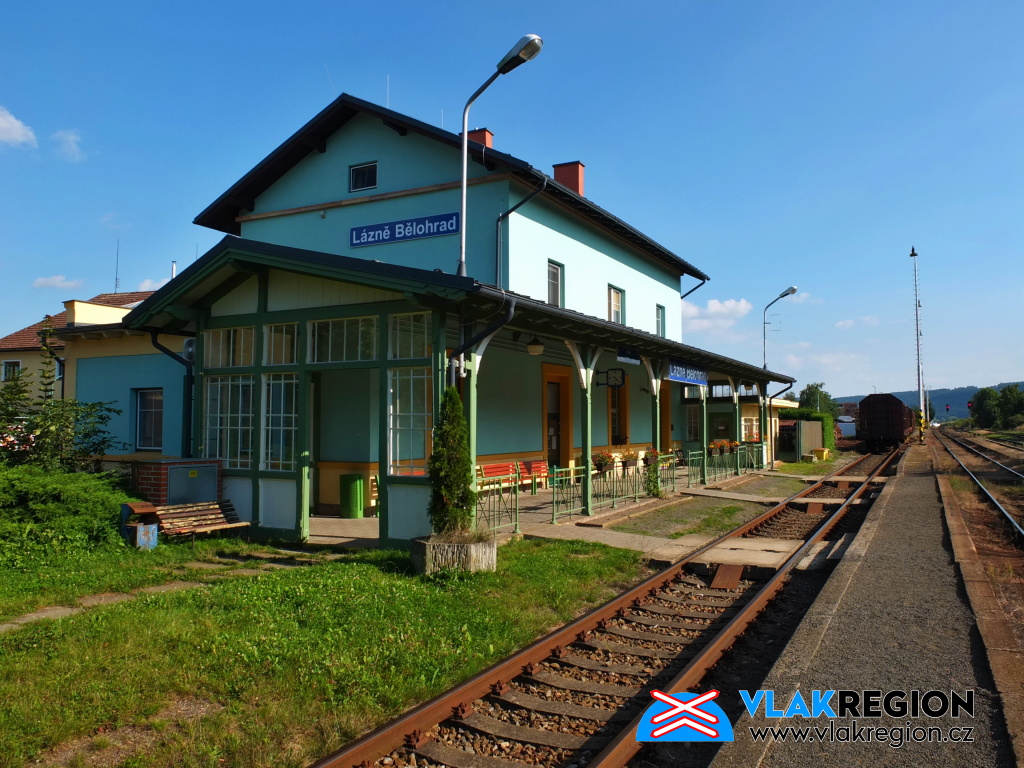

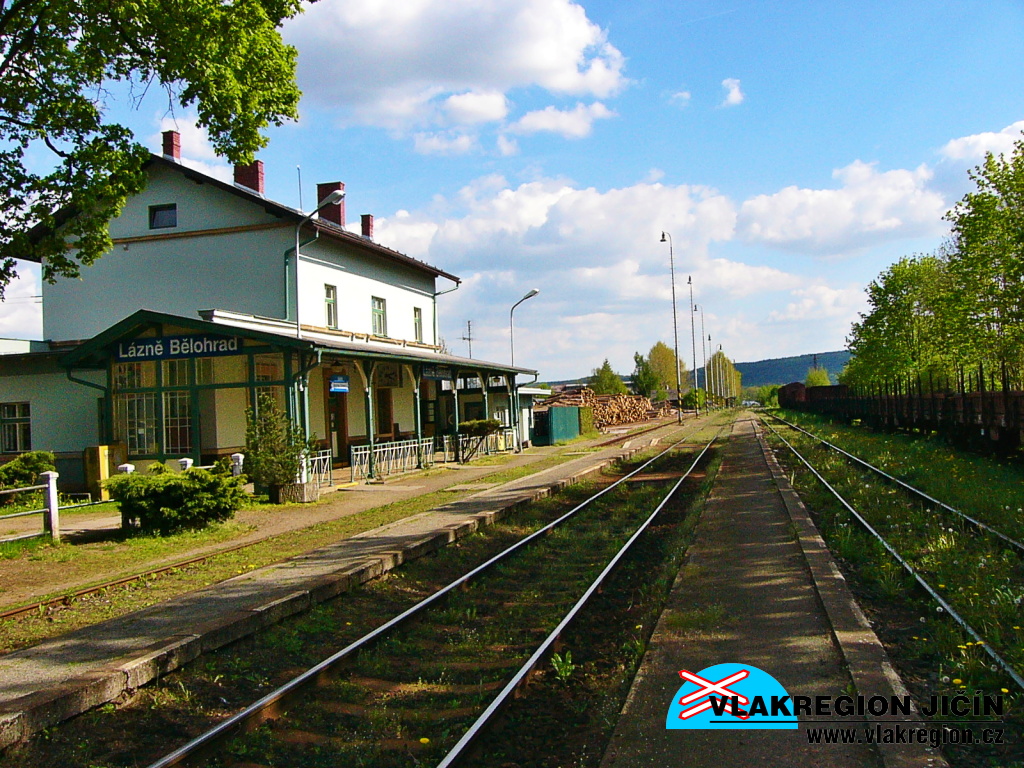

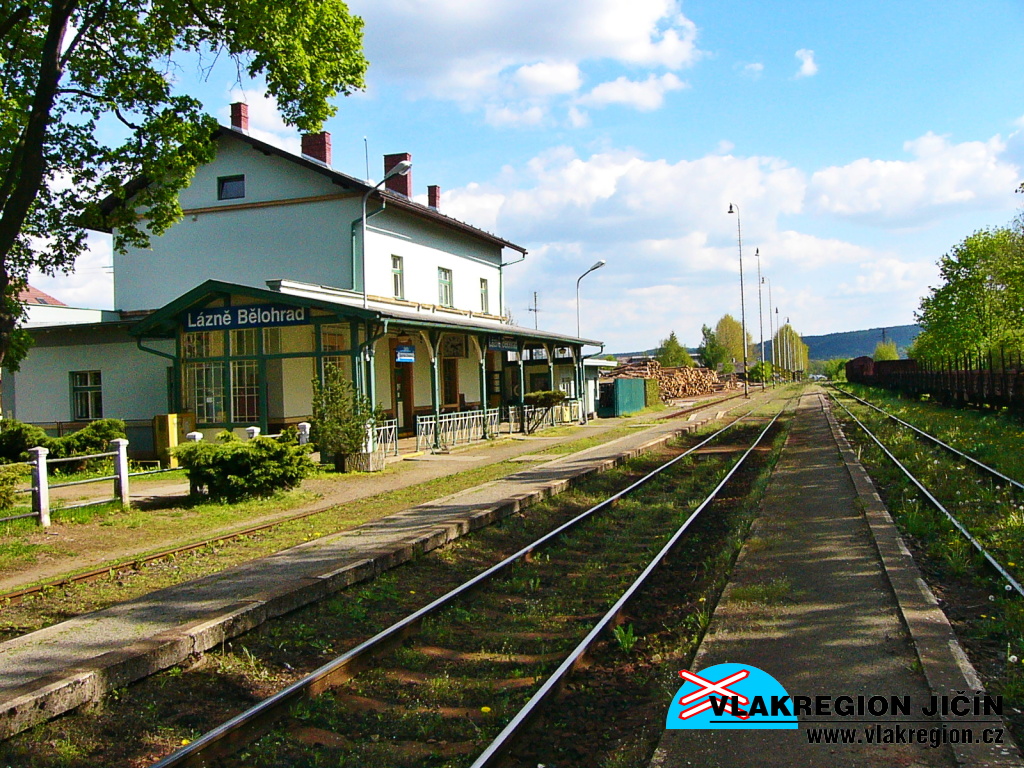

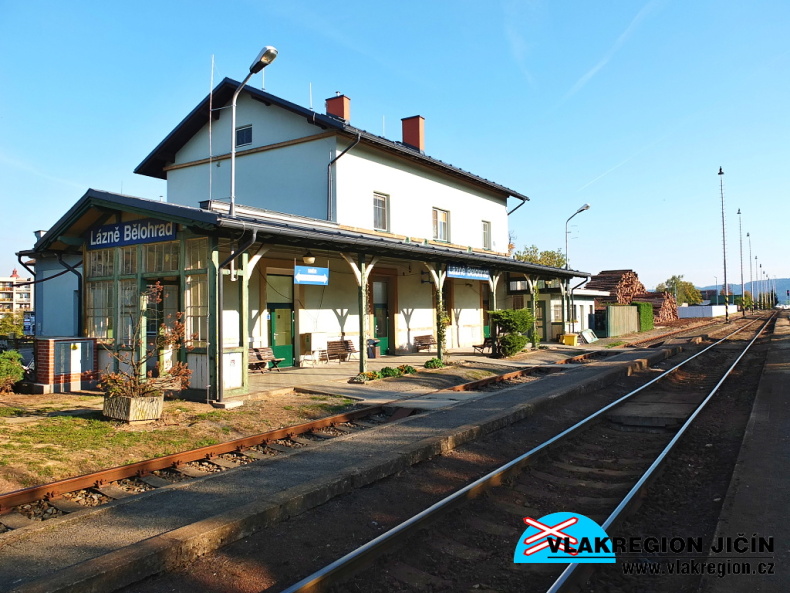

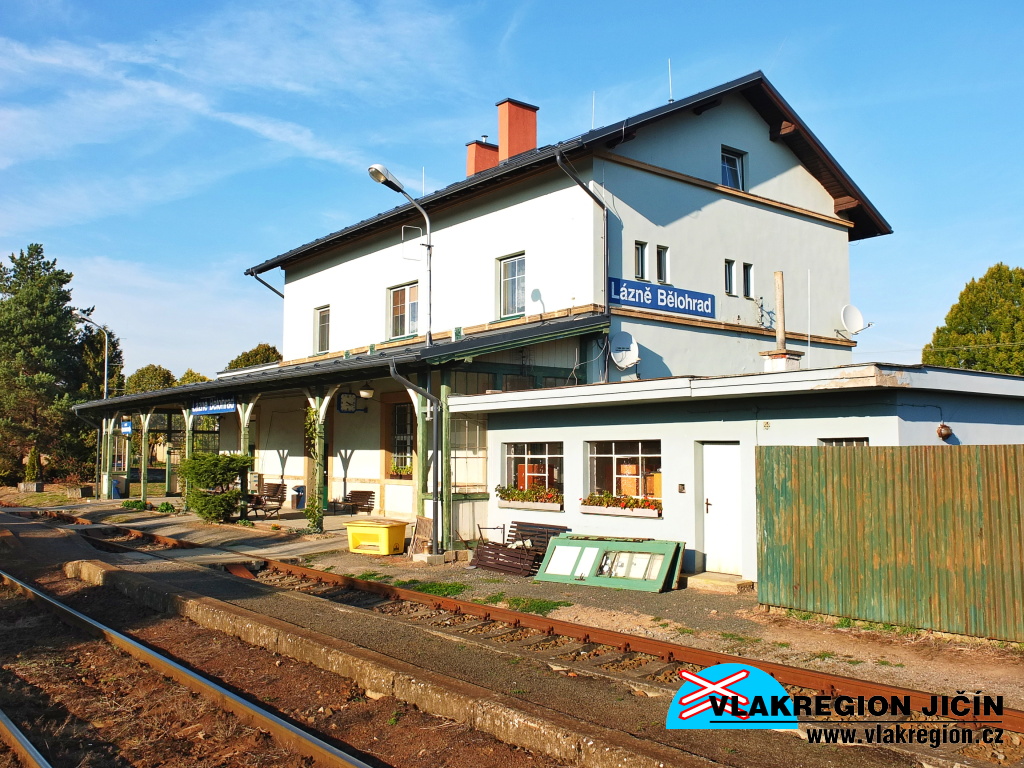

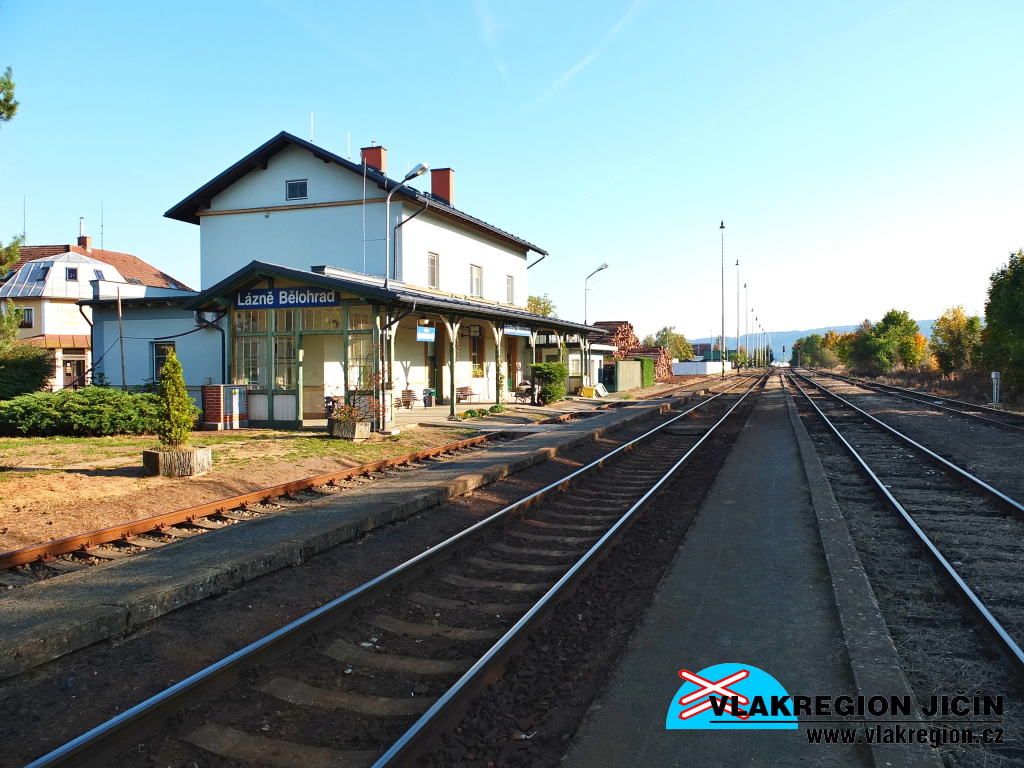

Detail budovy a krytého stání pro cestující

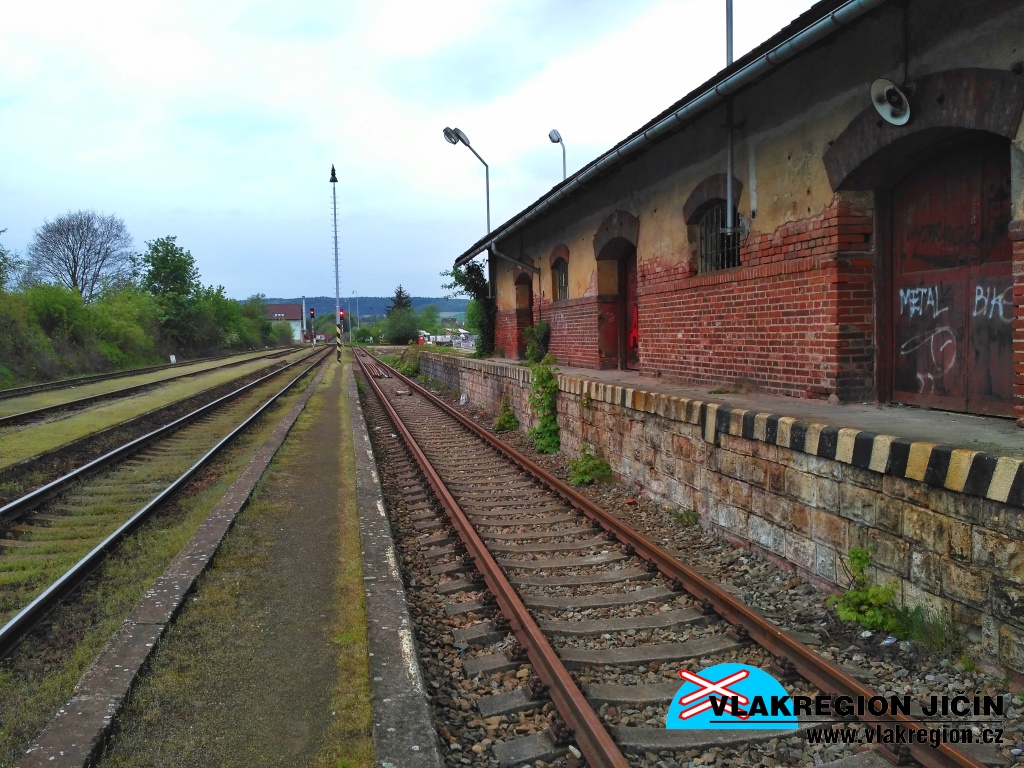

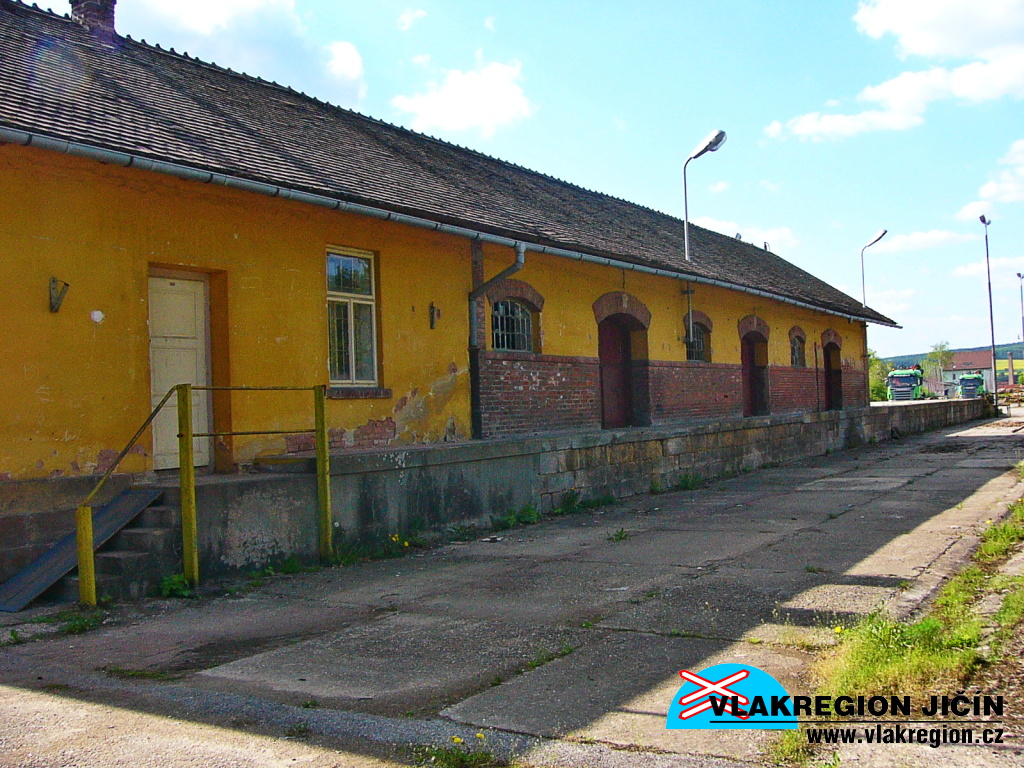

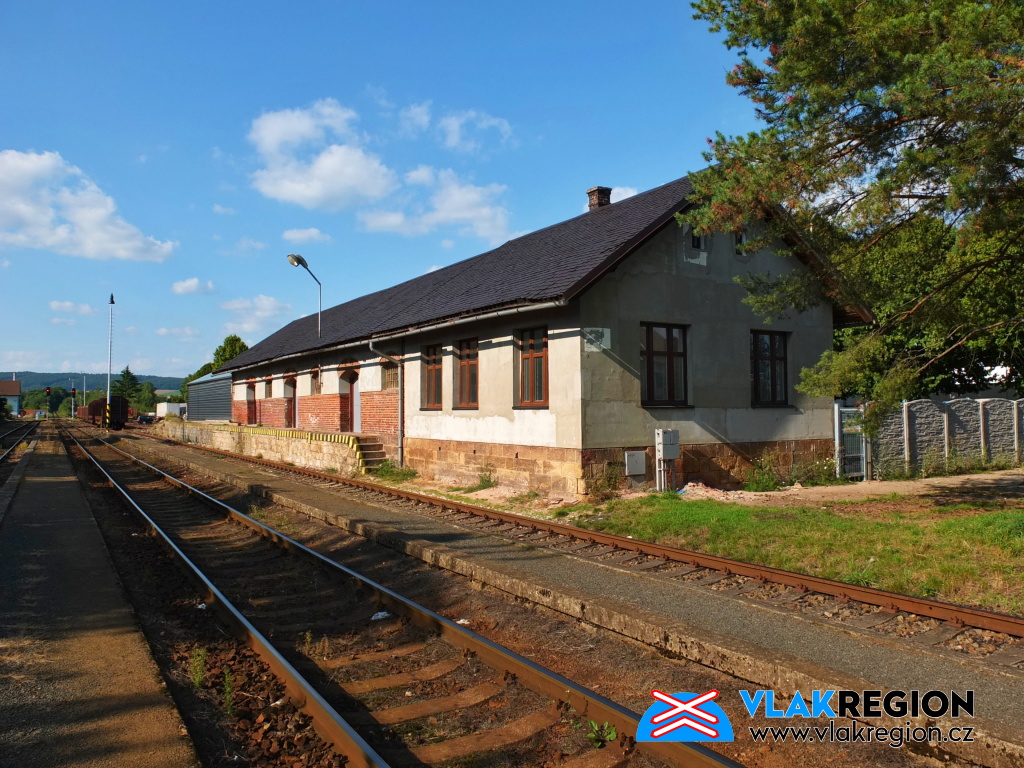

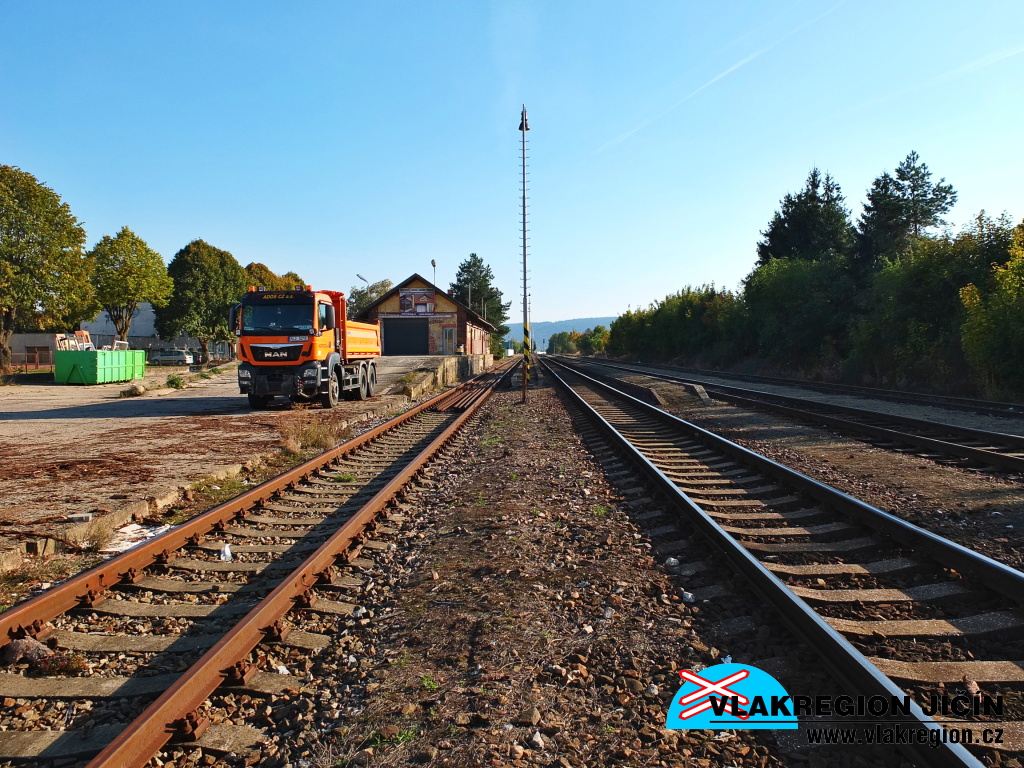

Detail náhladiště a skladu(5/2008)

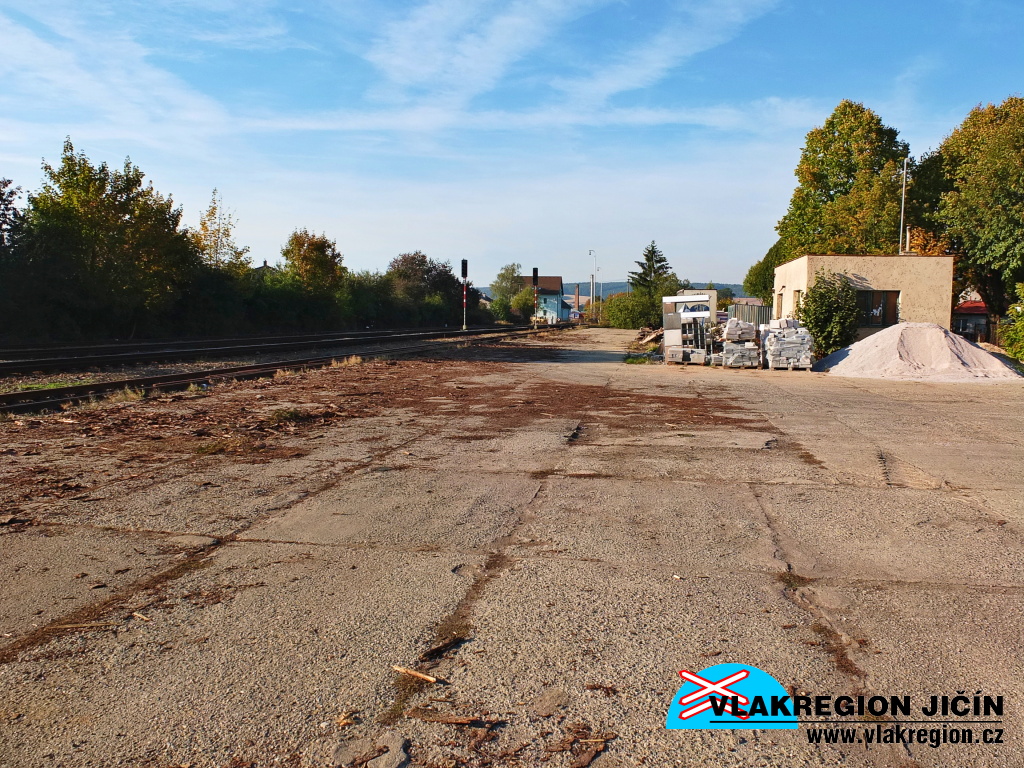

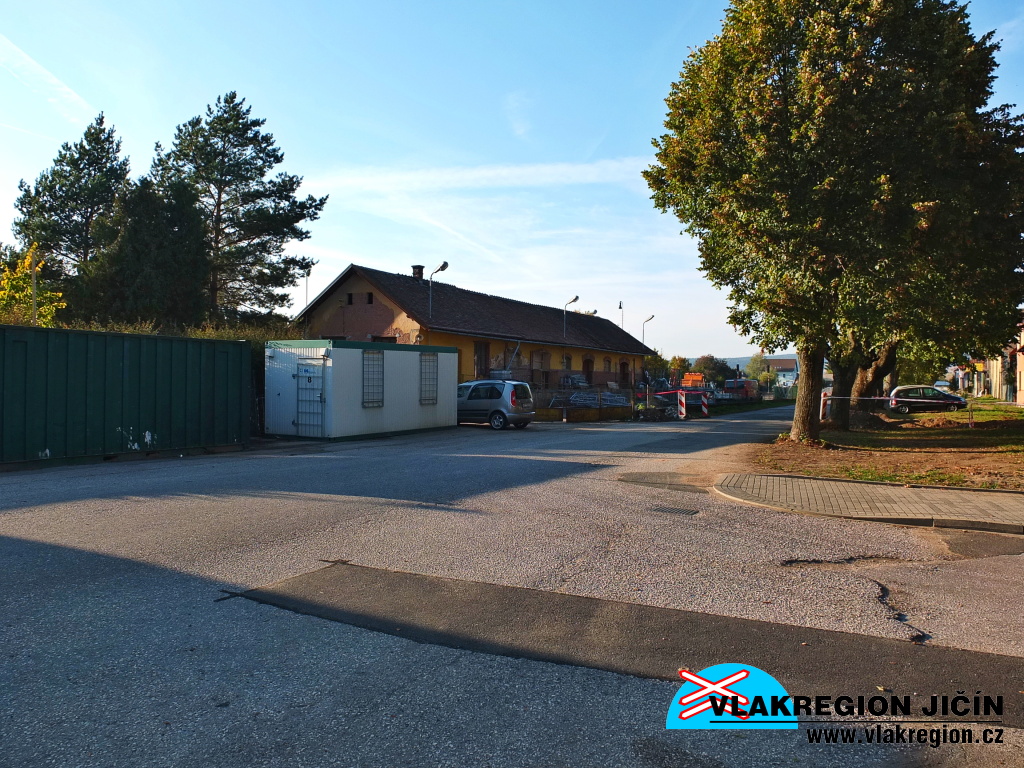

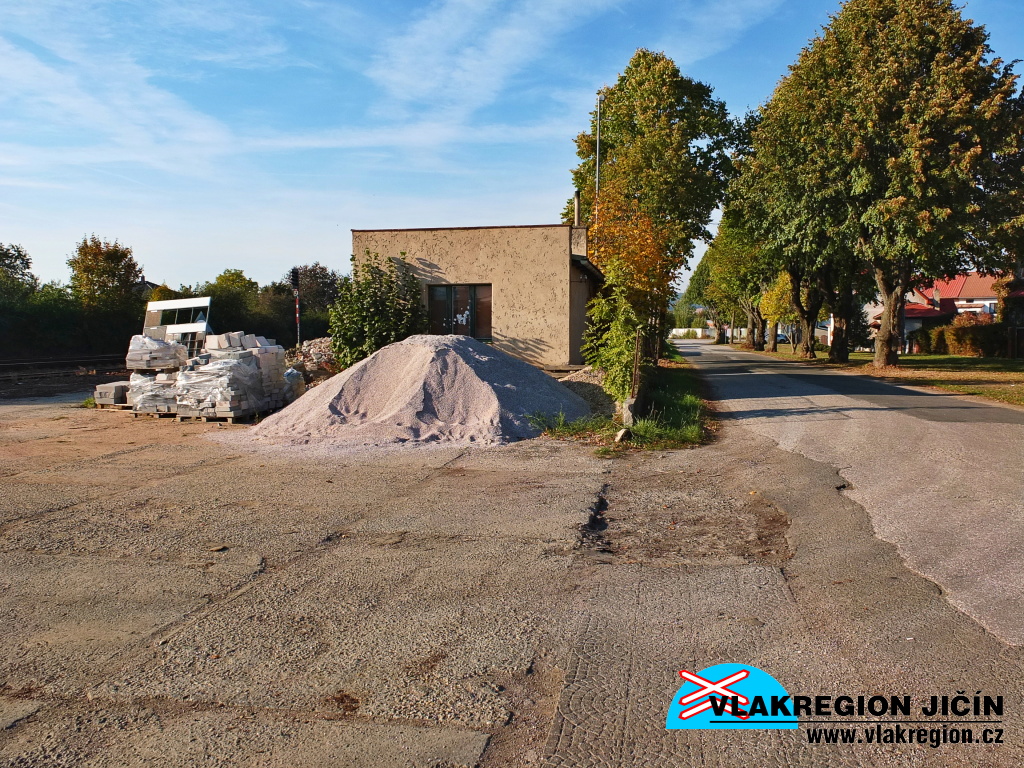

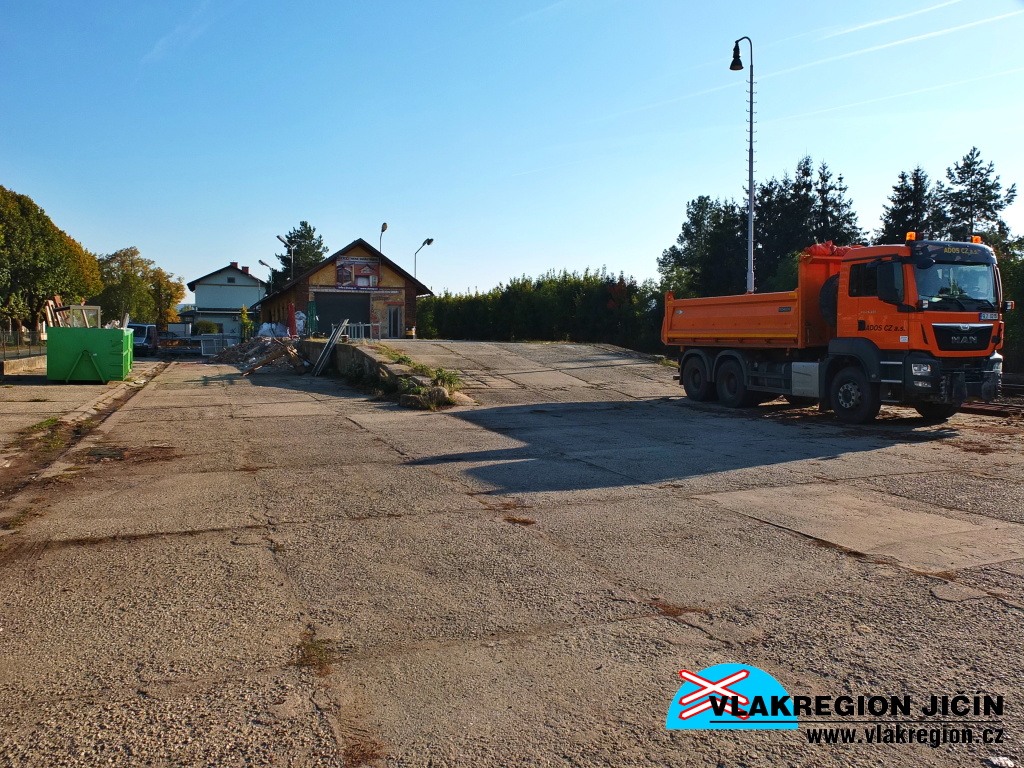

Sklad je z druhé strany vybaven také nákladištěm pro automobily (5/2008)


Celkový pohled na stanici (5/2008)

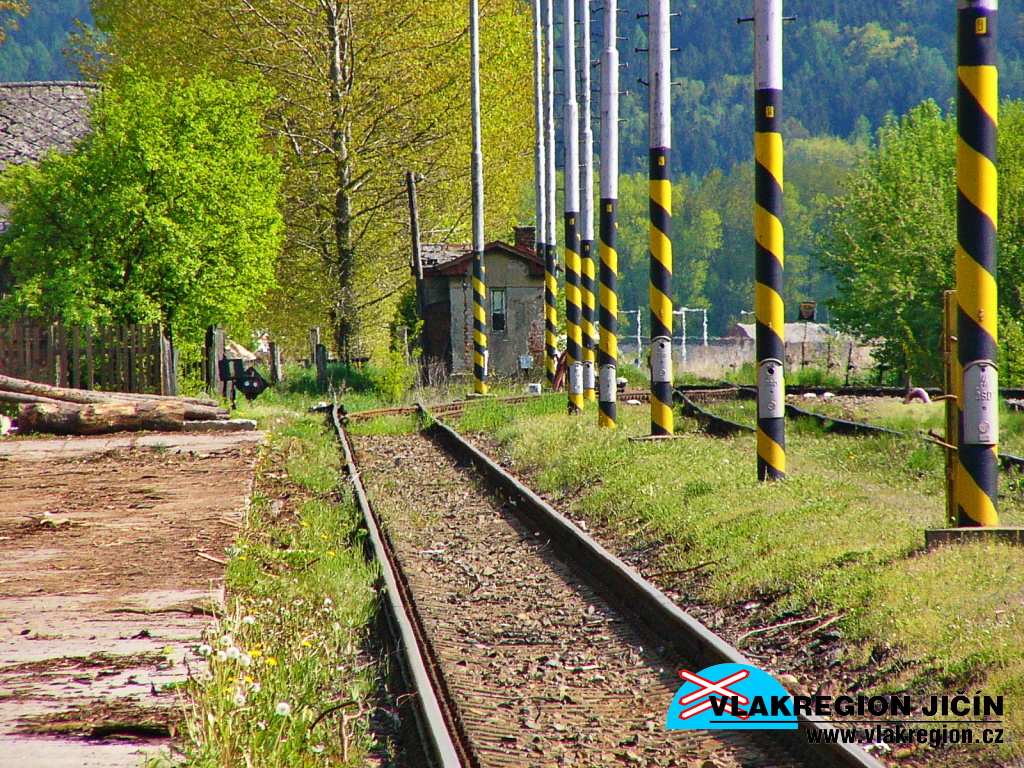

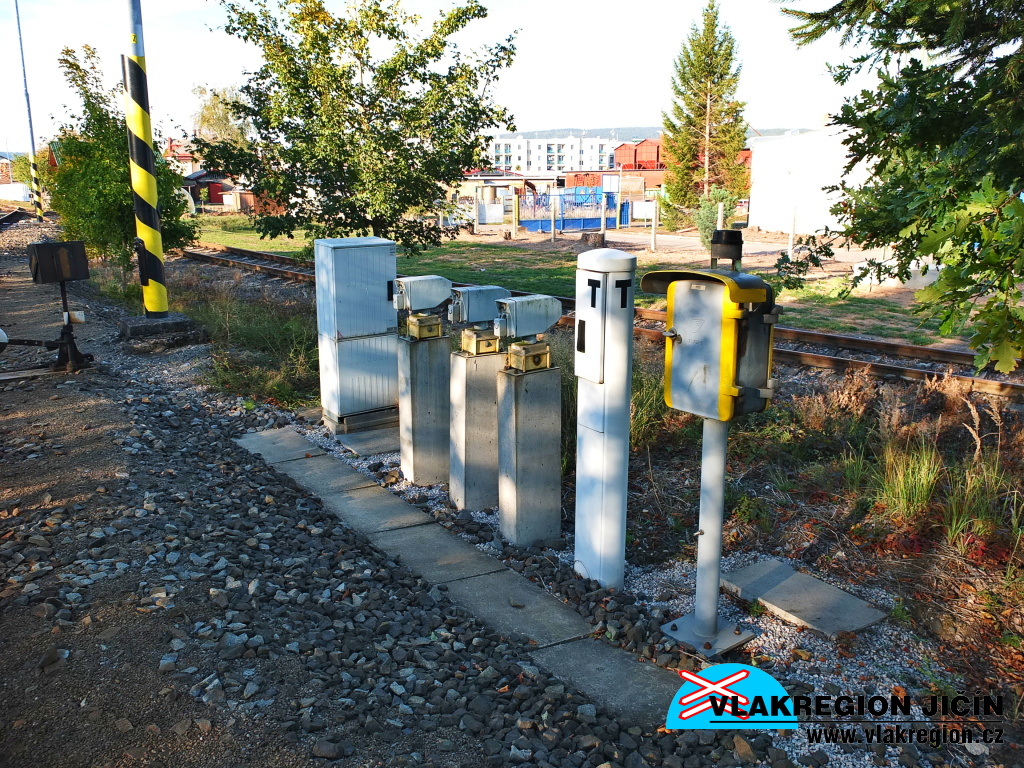

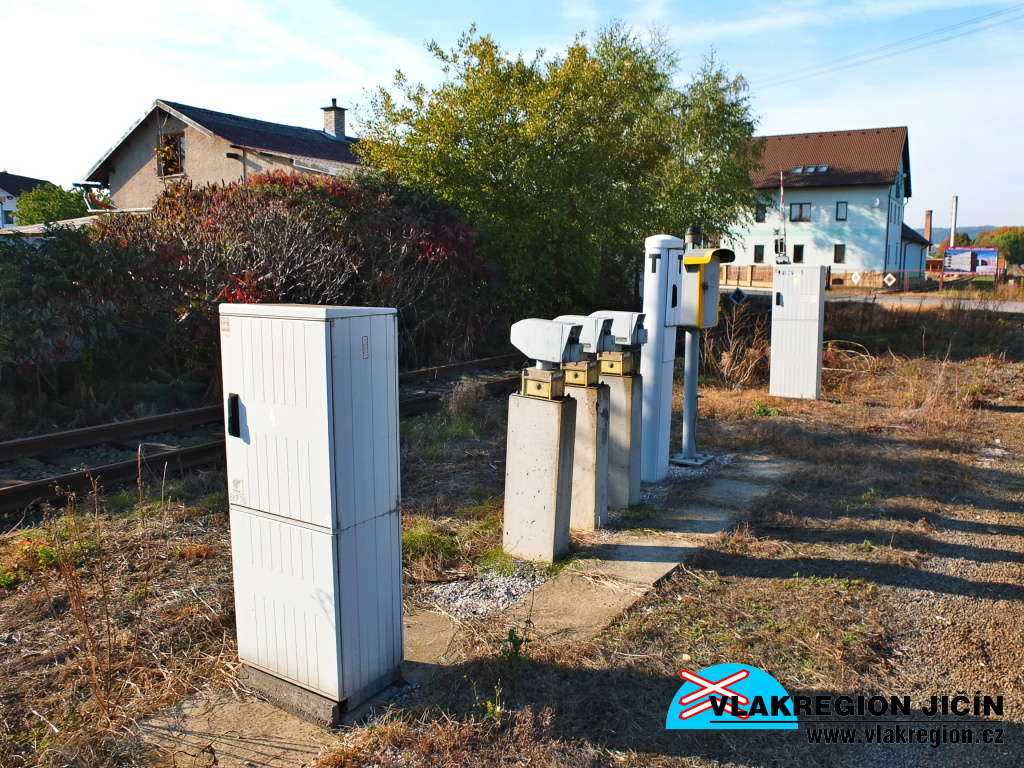

Lanovody k návěsti (5/2008)

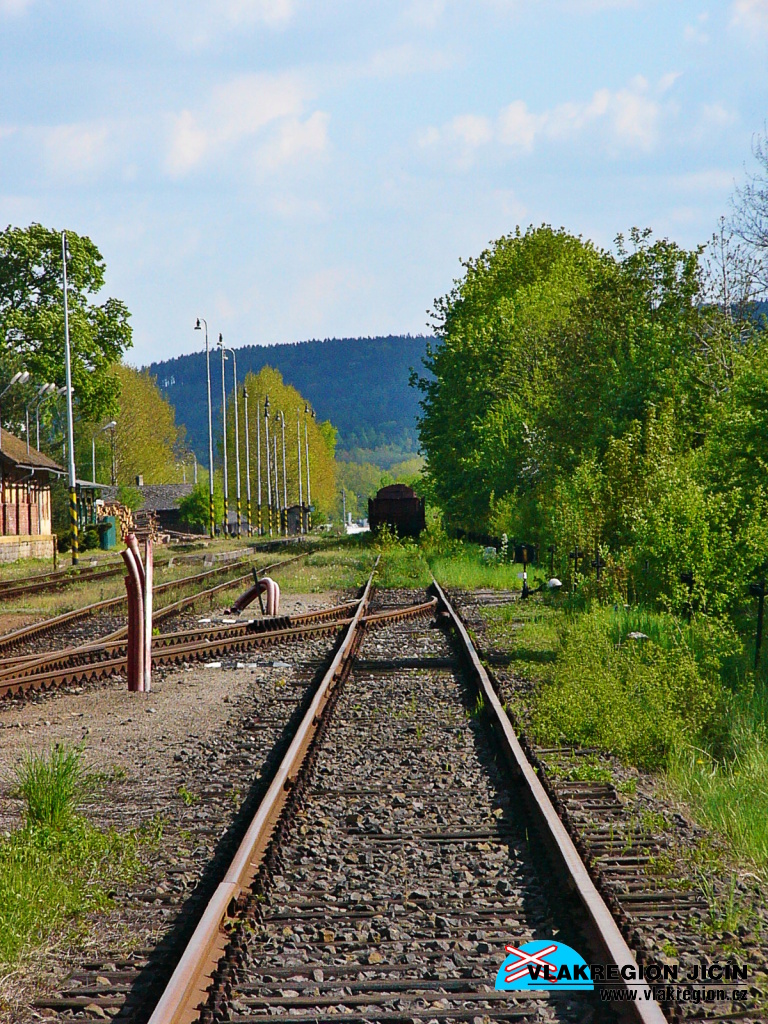

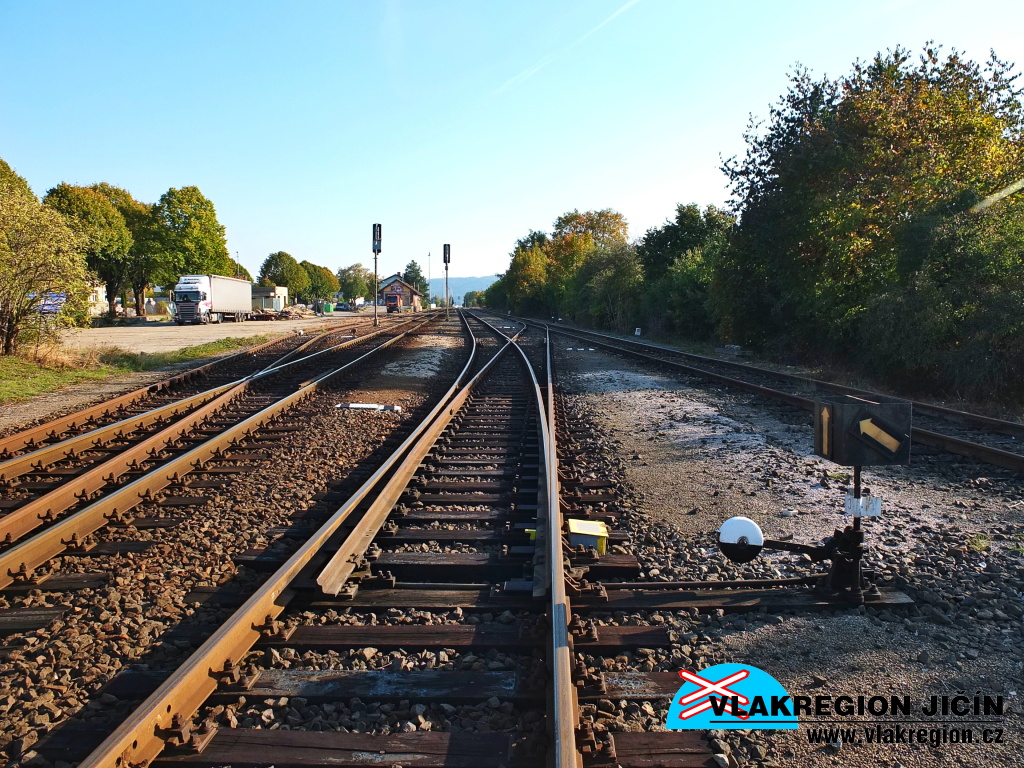

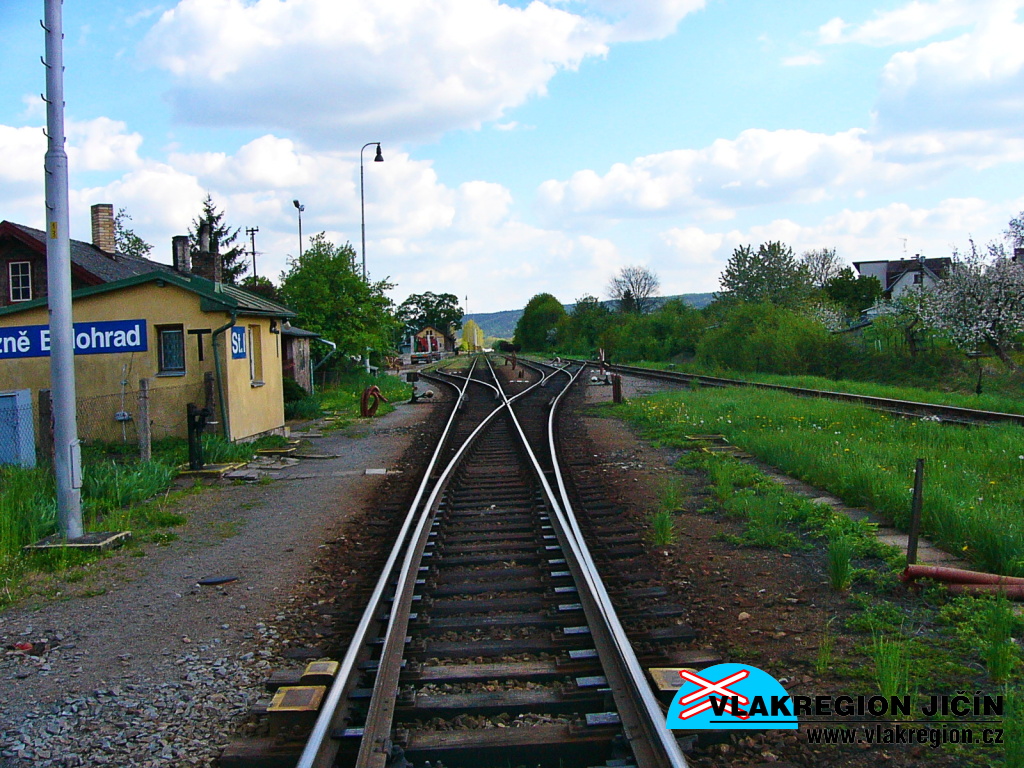

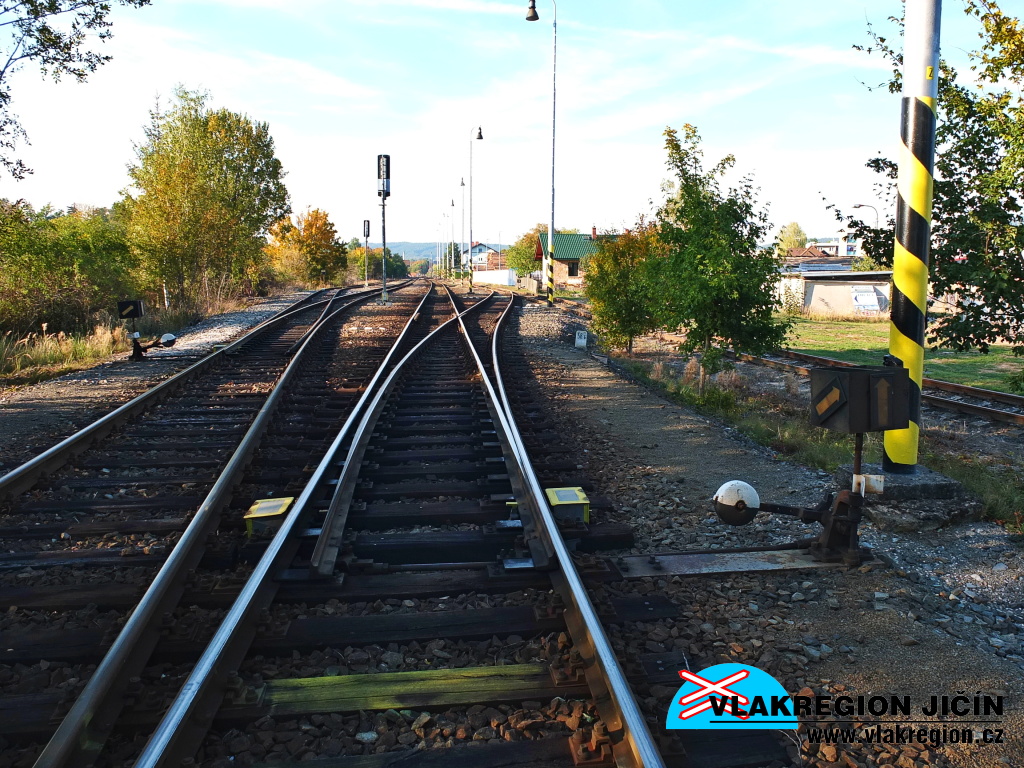

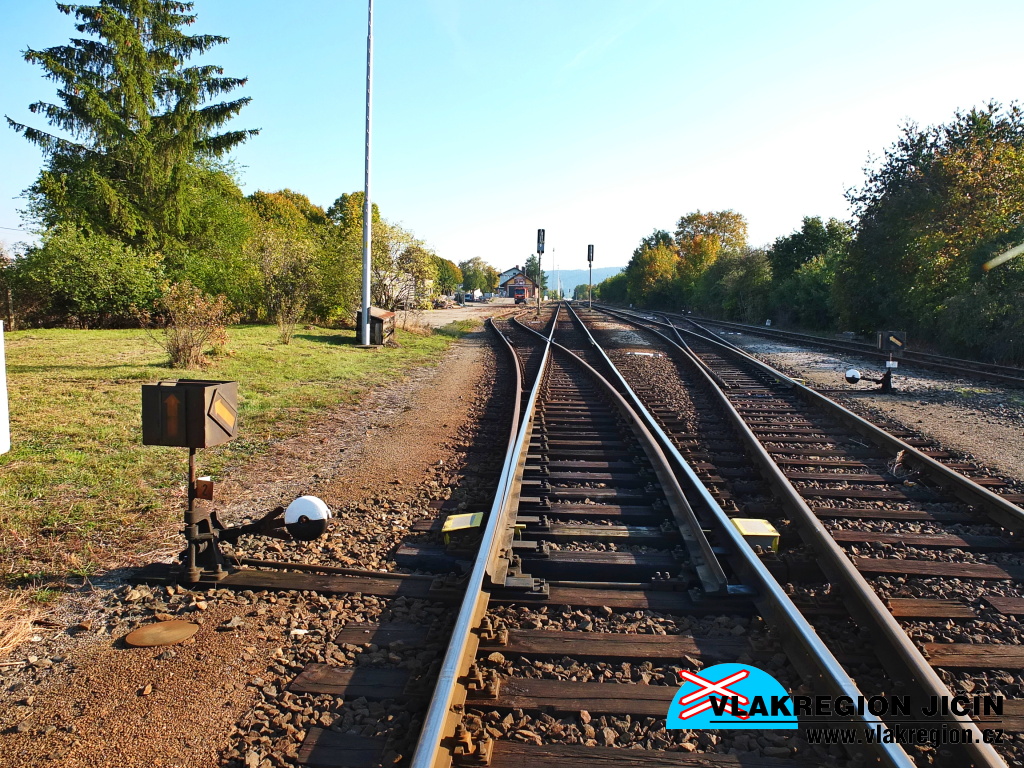

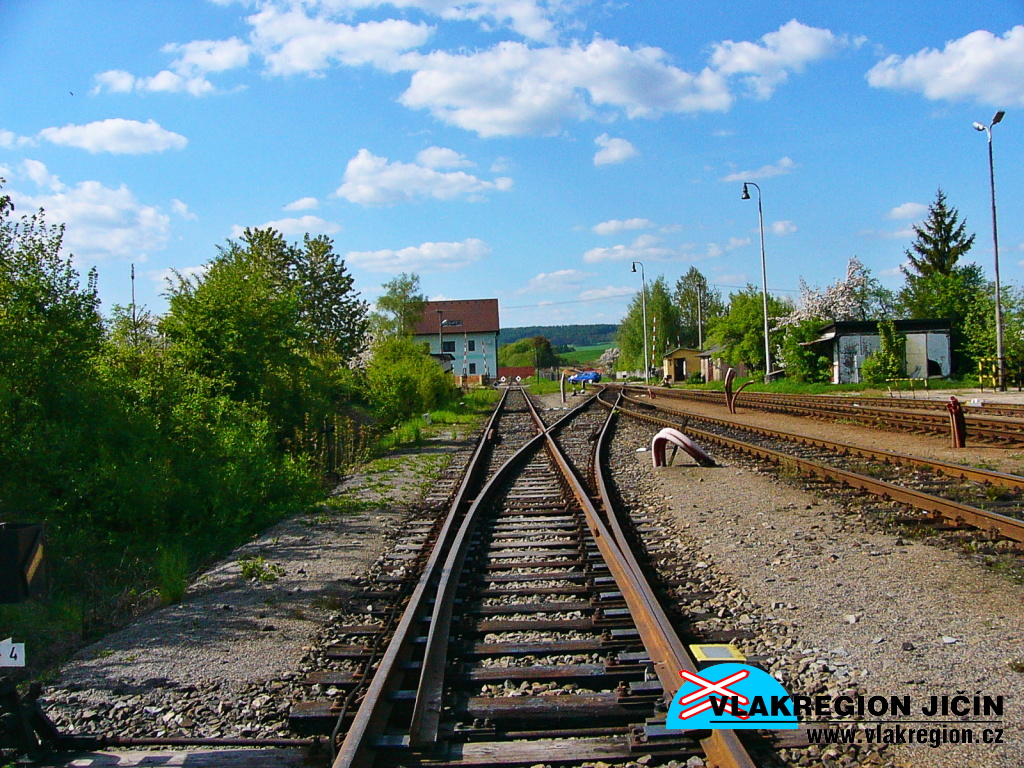

Detail packého zhlaví (5/2008)

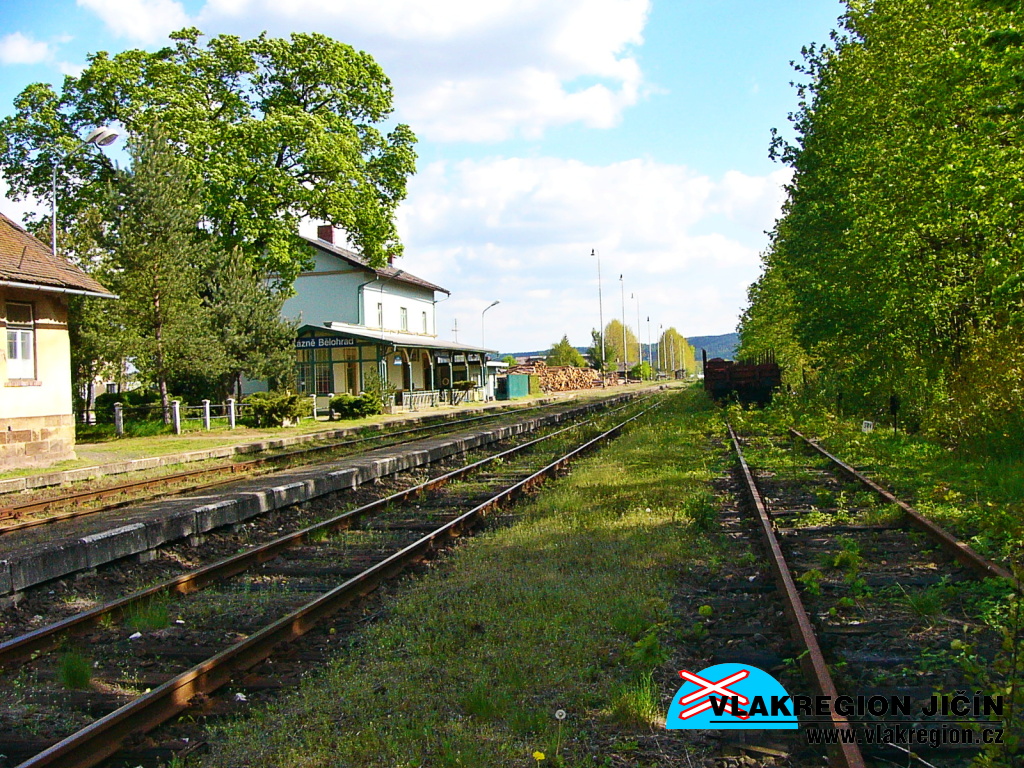

Pohled na stanici z packého zhlaví (5/2008)

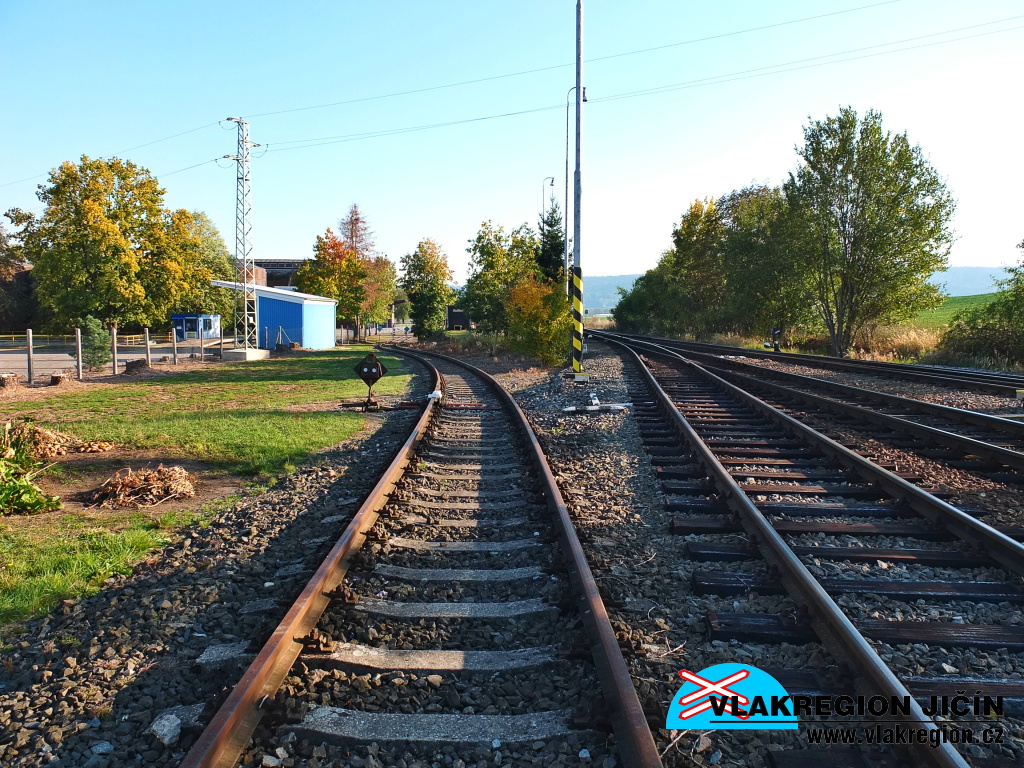

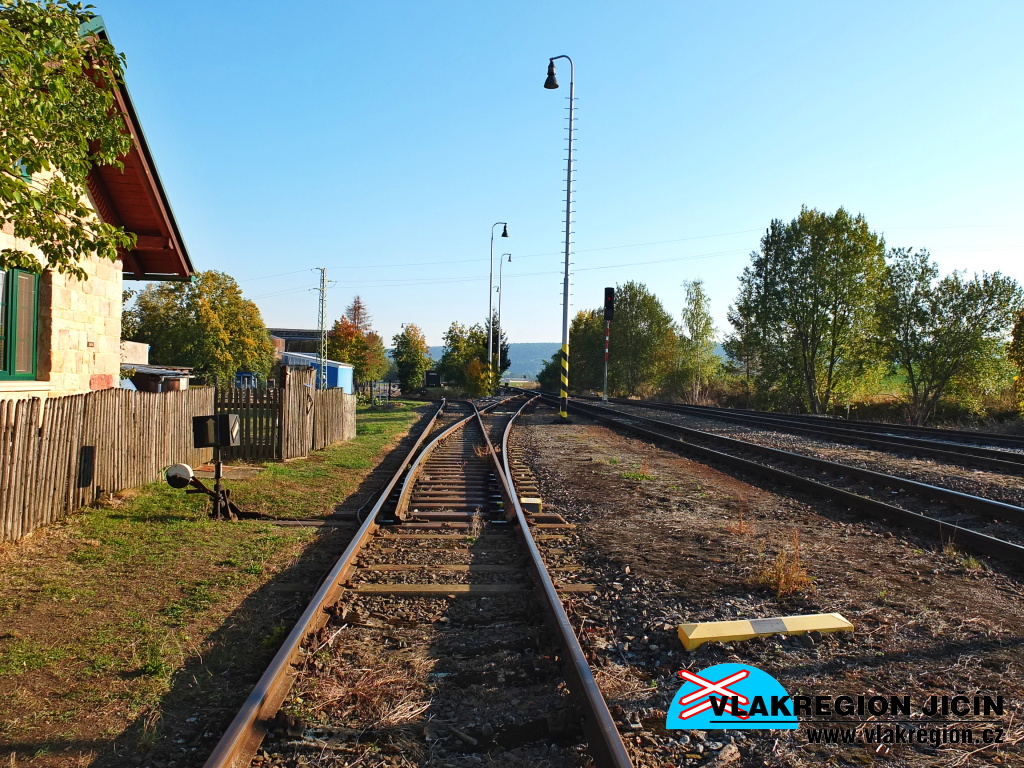

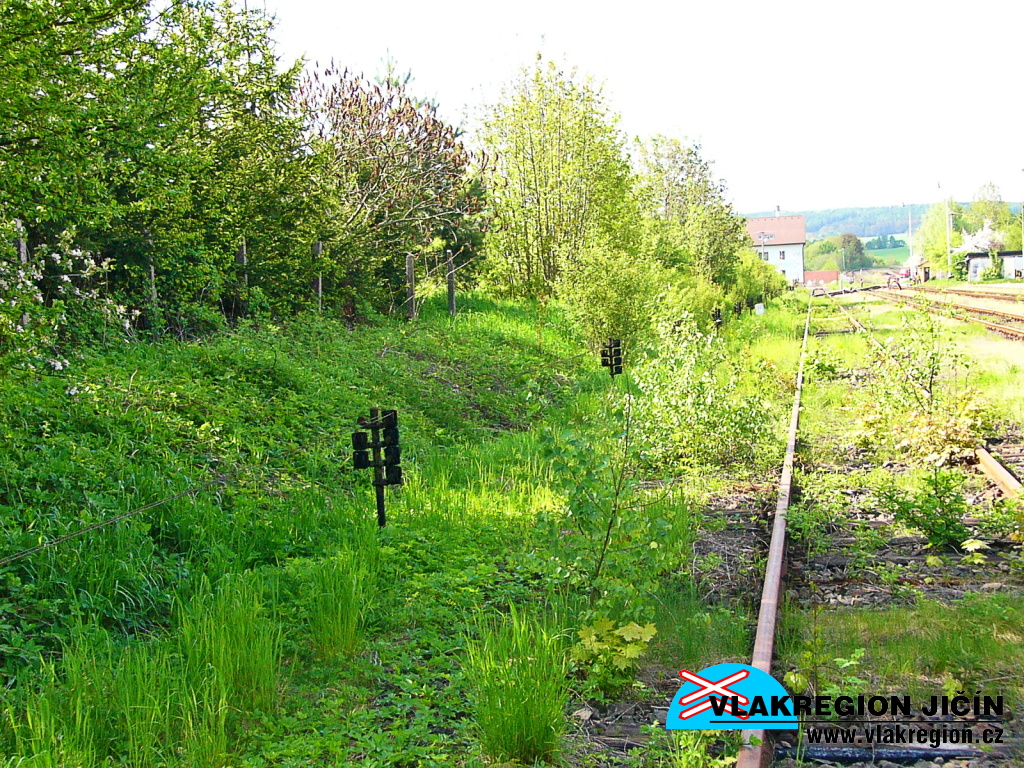

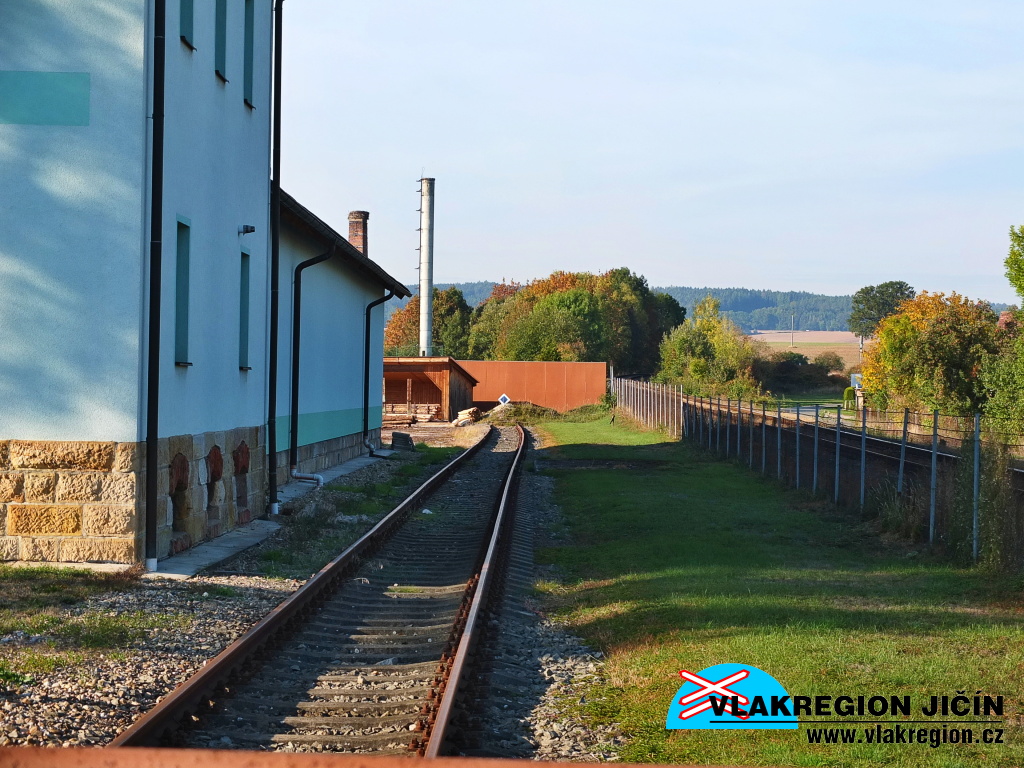

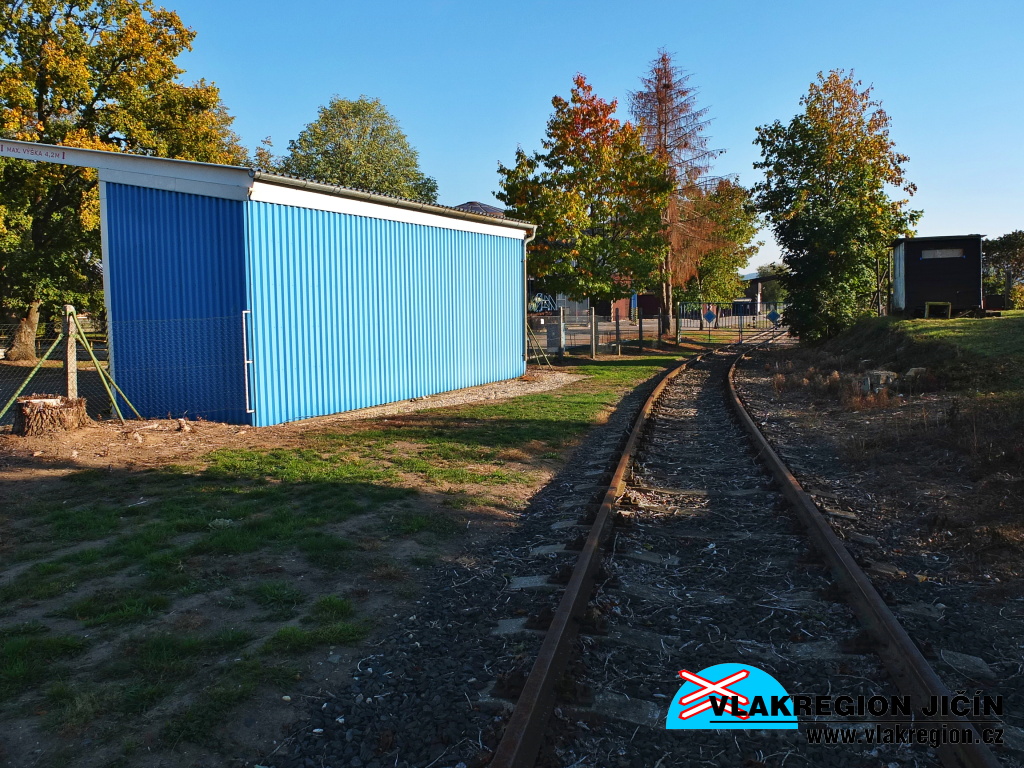

Začátek vlečky k pile (5/2008)

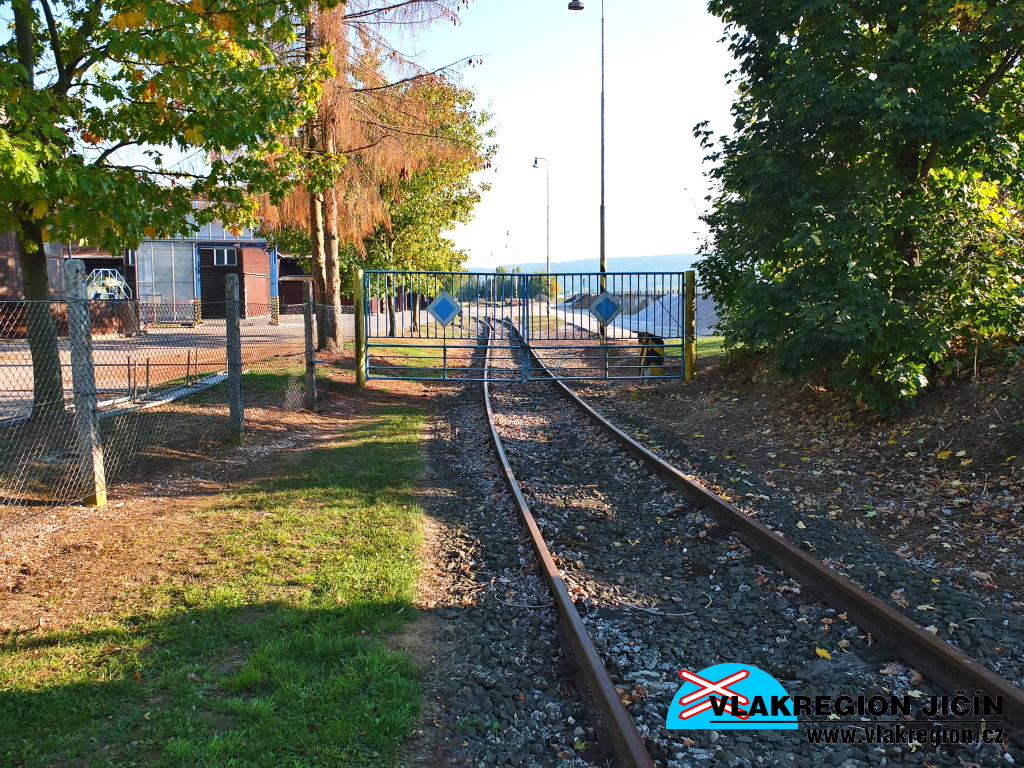

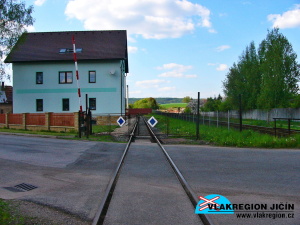

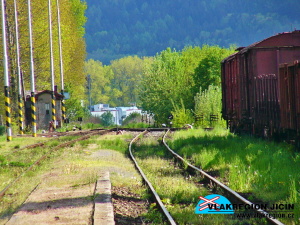

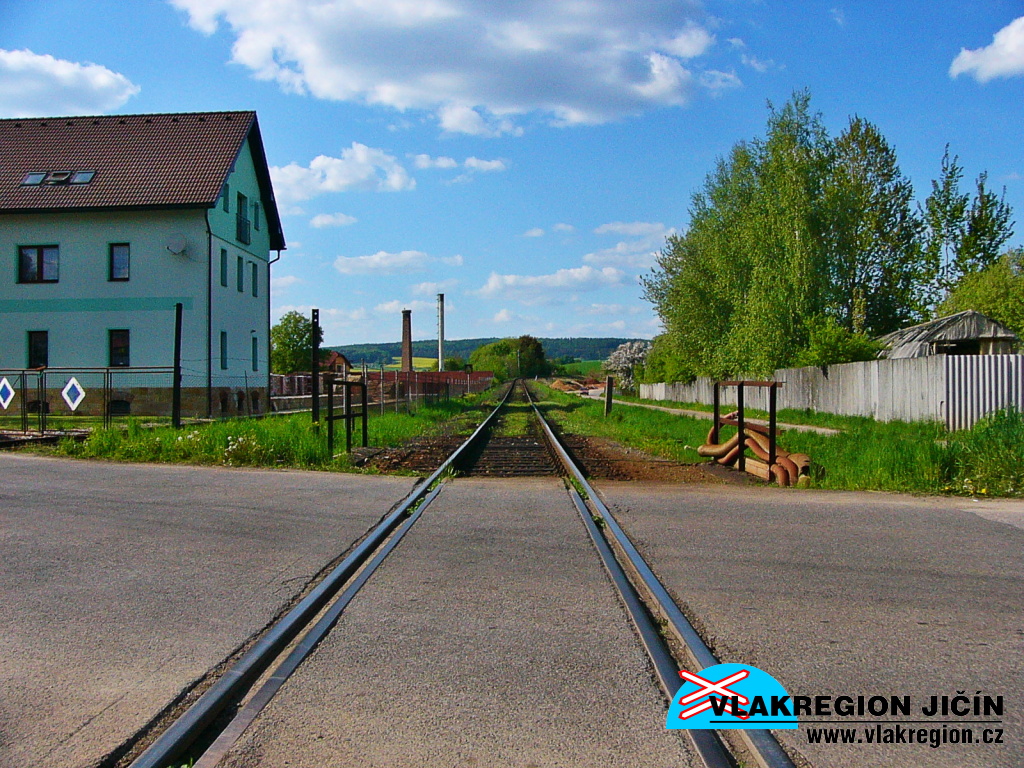

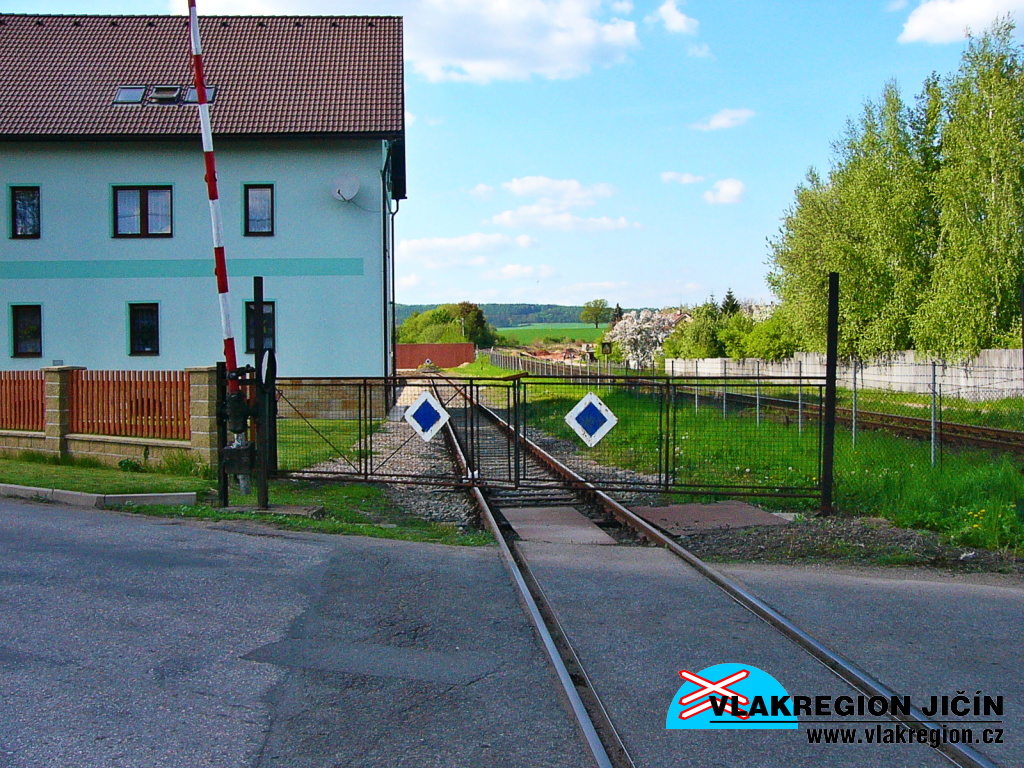

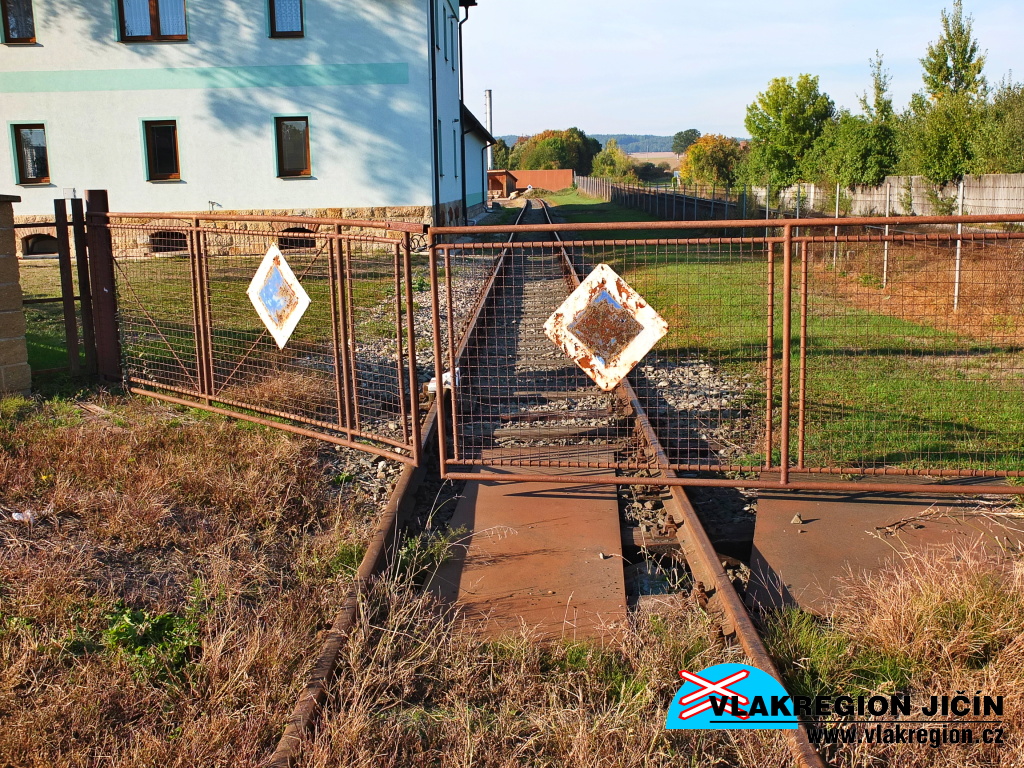

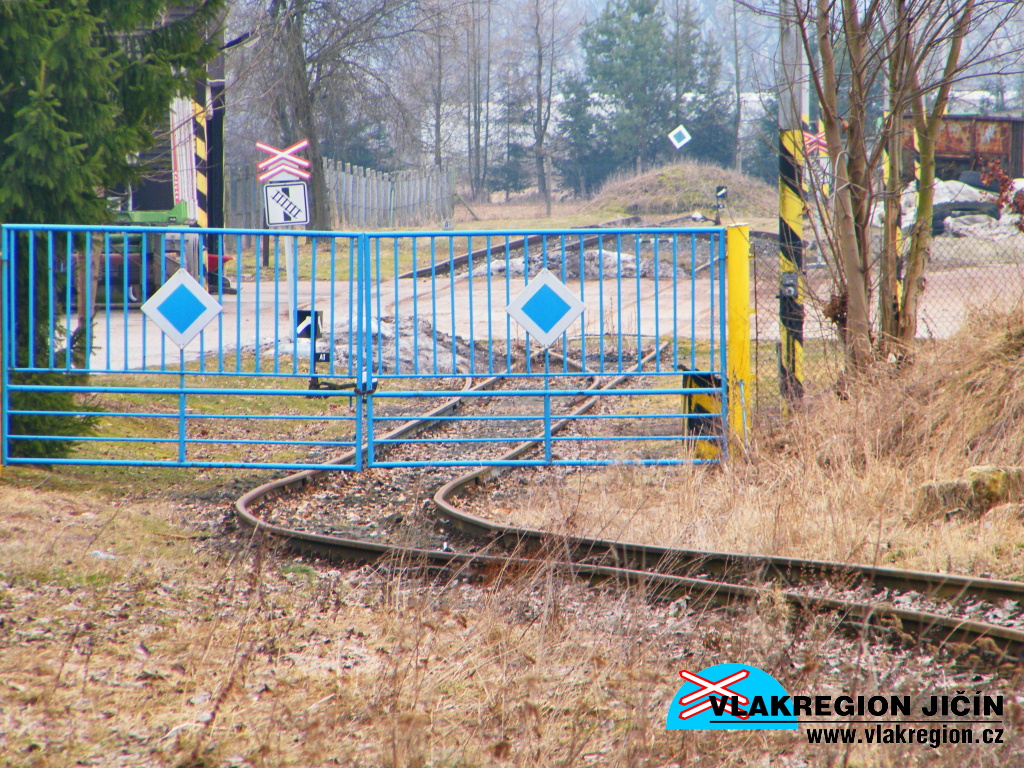

Vlečka k pile - v pozadí přejezd a vrata (5/2008)

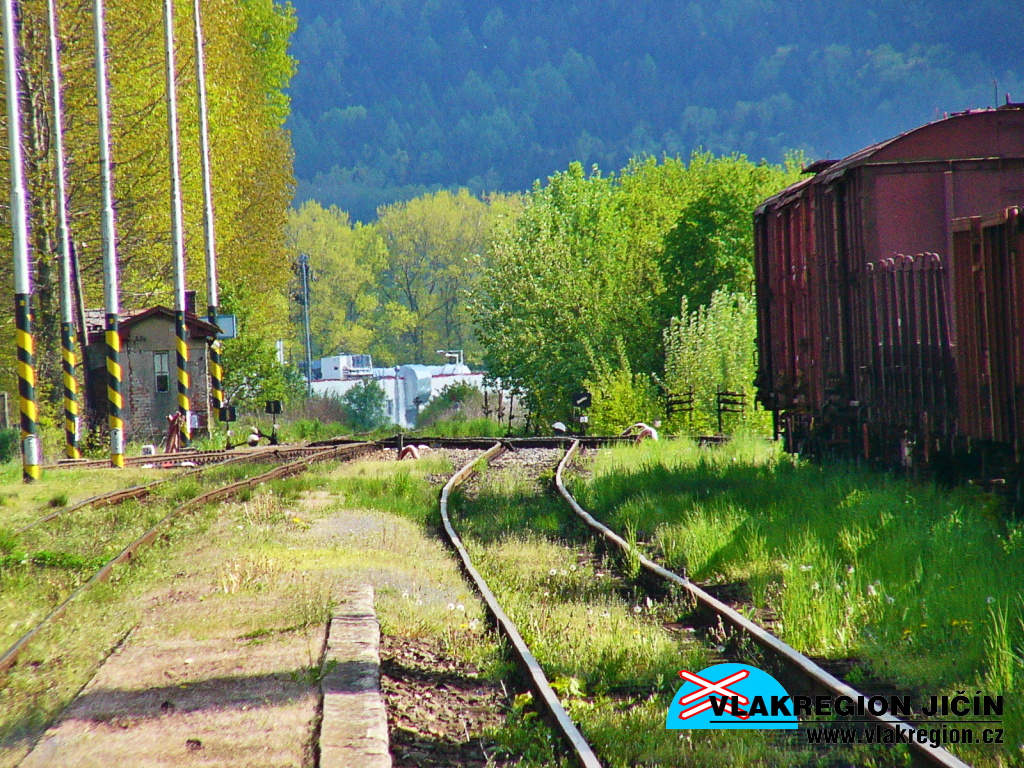

Detail packého zhlaví - v pozadí stavědlo St. 1(5/2008)


Stanice z packého zhlaví (5/2008)

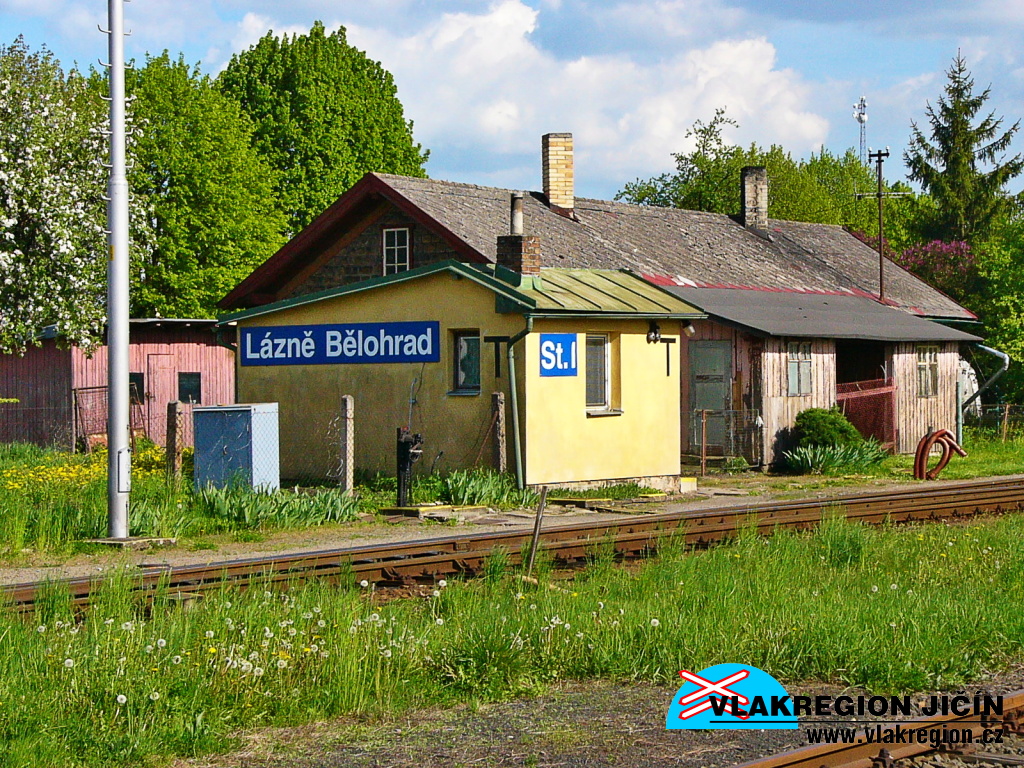

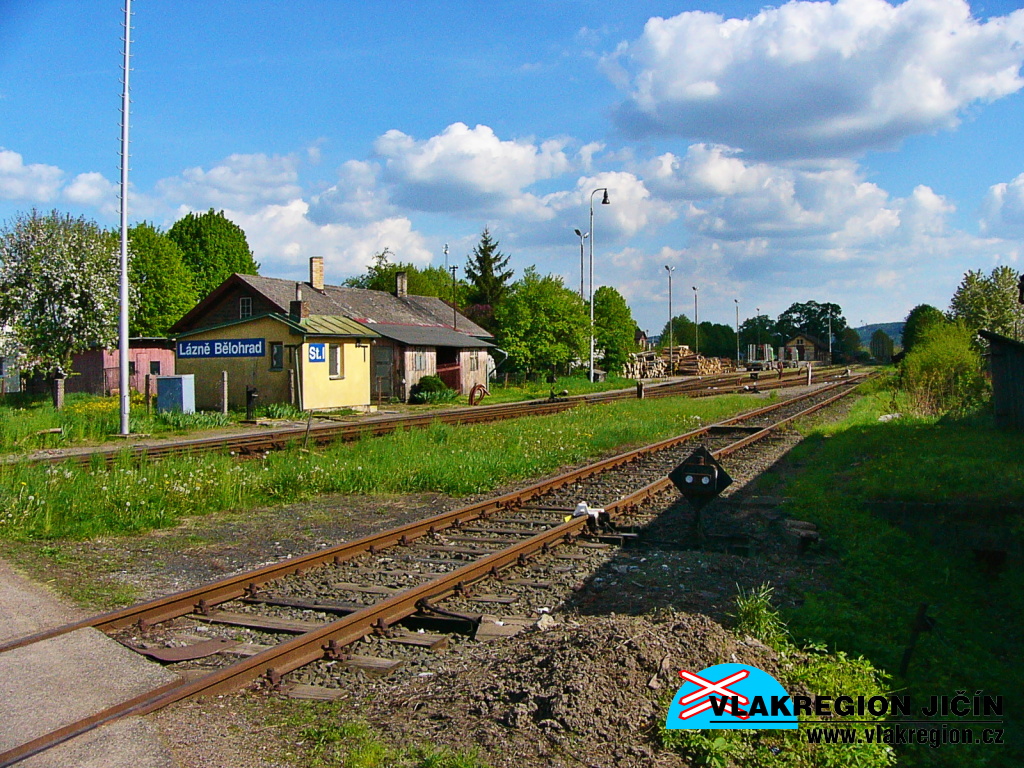

Stavědlo 1 na packém zhlaví (5/2008)

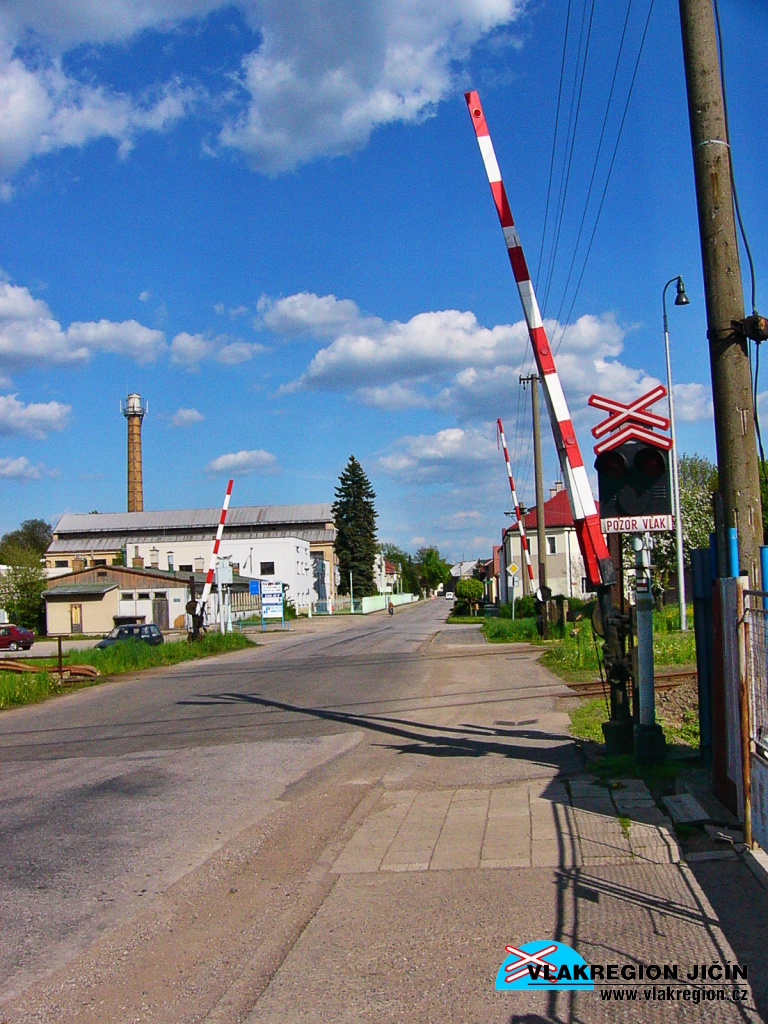

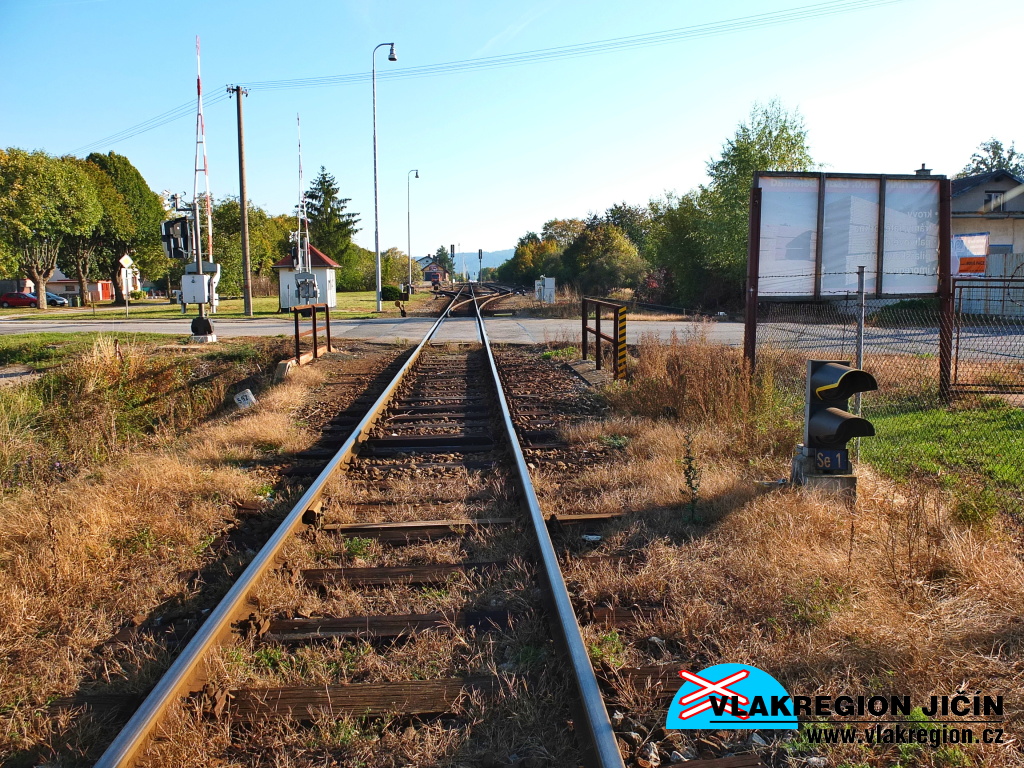

Přejezd za packým zhlavím (5/2008)

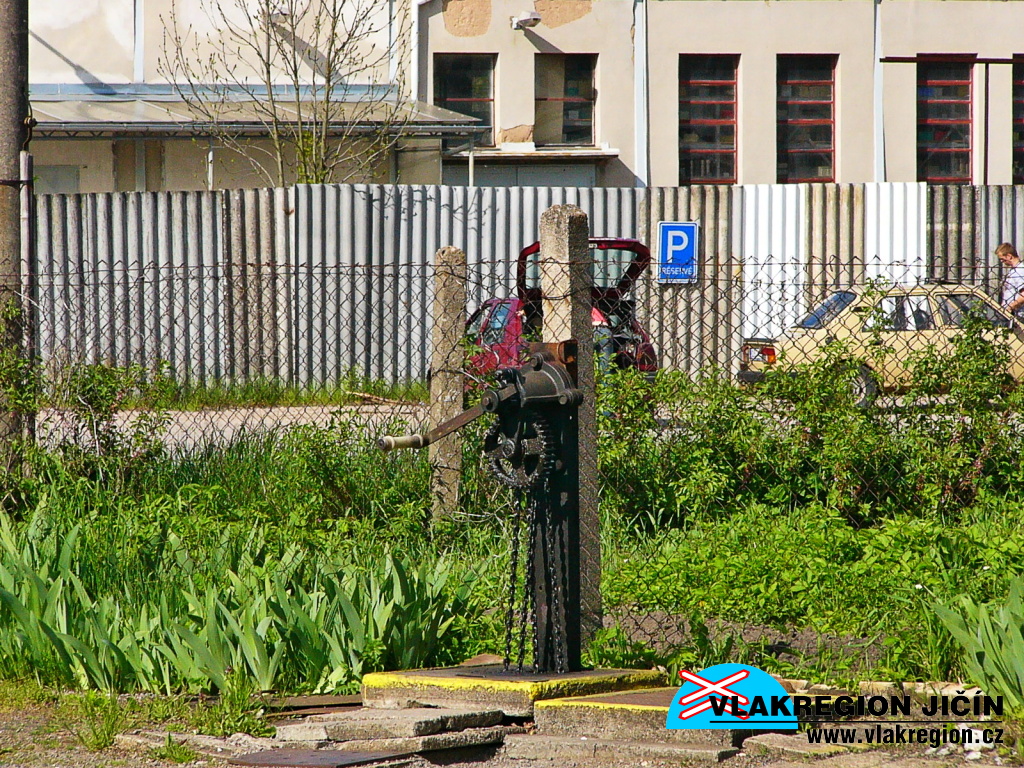

Mechanizmus závor(5/2008)


Pohled na stanici od vlečky (5/2008)

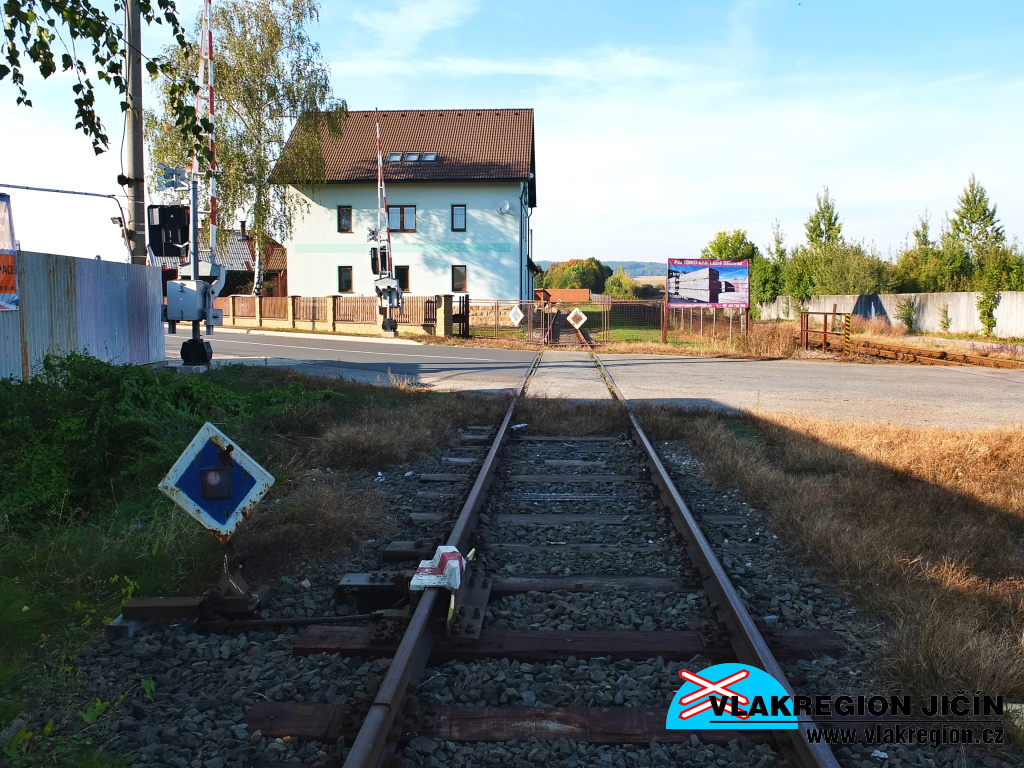

Přejezd je chráněn výkolejkou (5/2008)

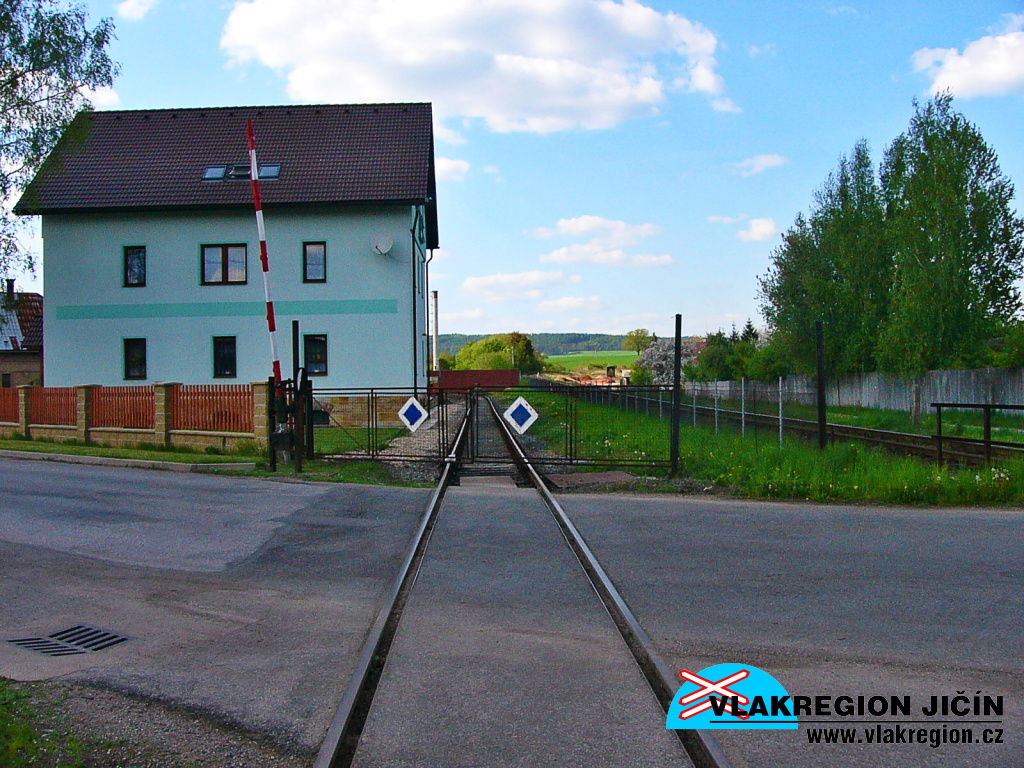

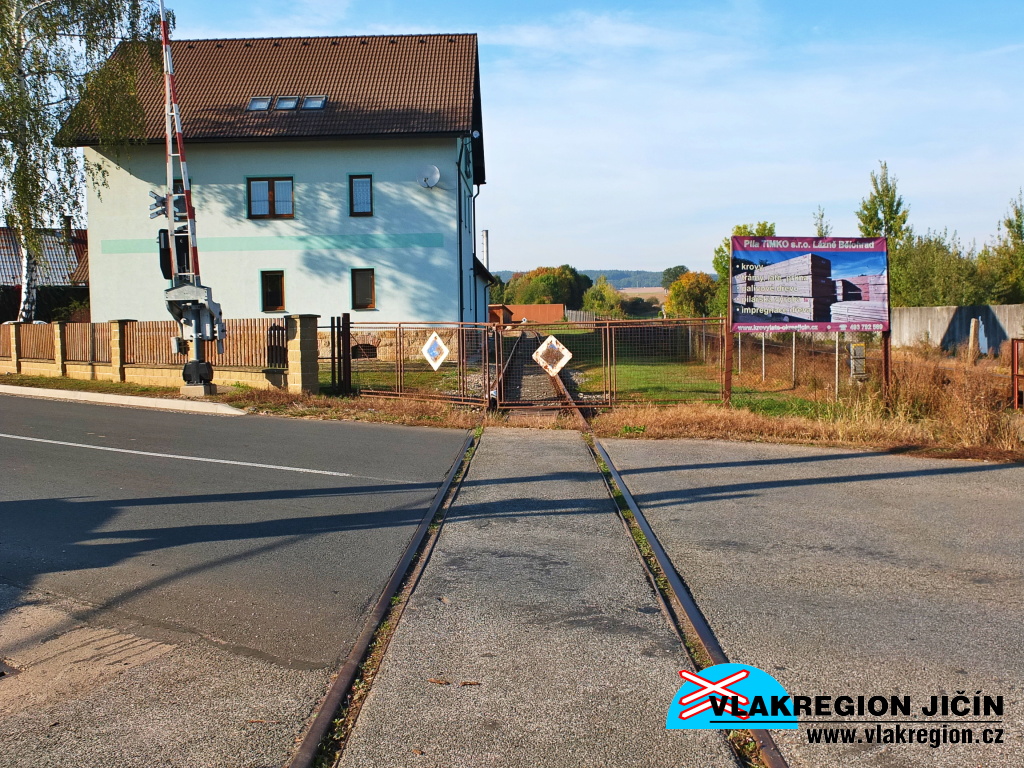

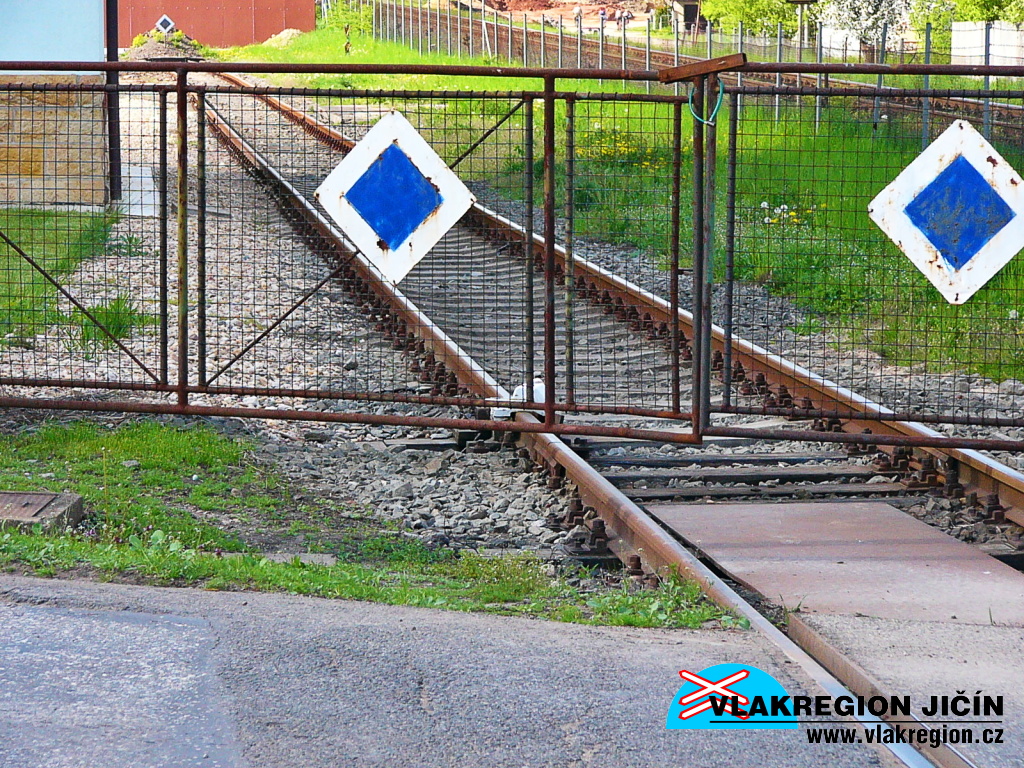

Vjezd vlečky k pile za přejezdem (5/2008)


Kompletní pohled na stanici z přejezdu - vlevo stavědlo 1(5/2008)

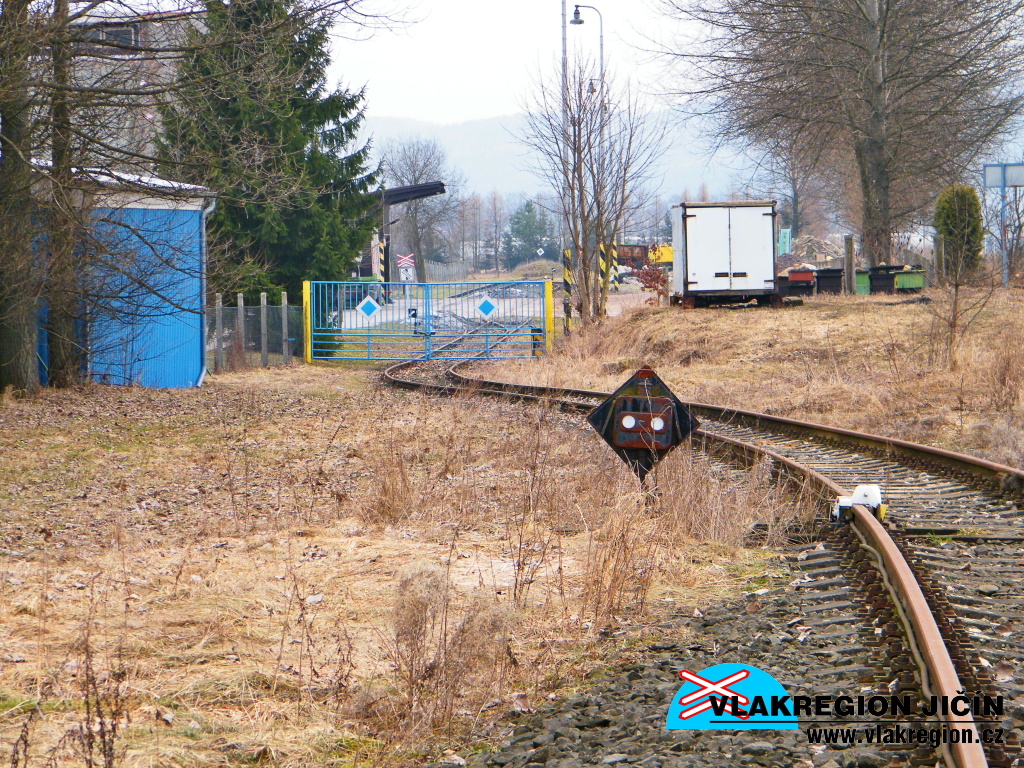

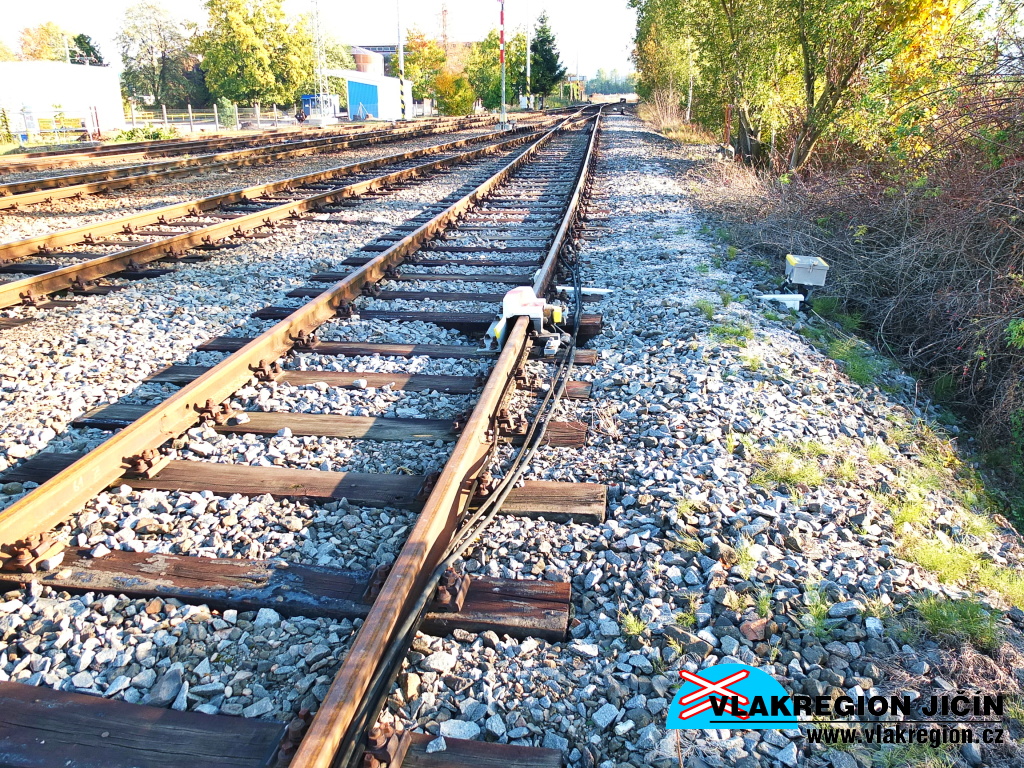

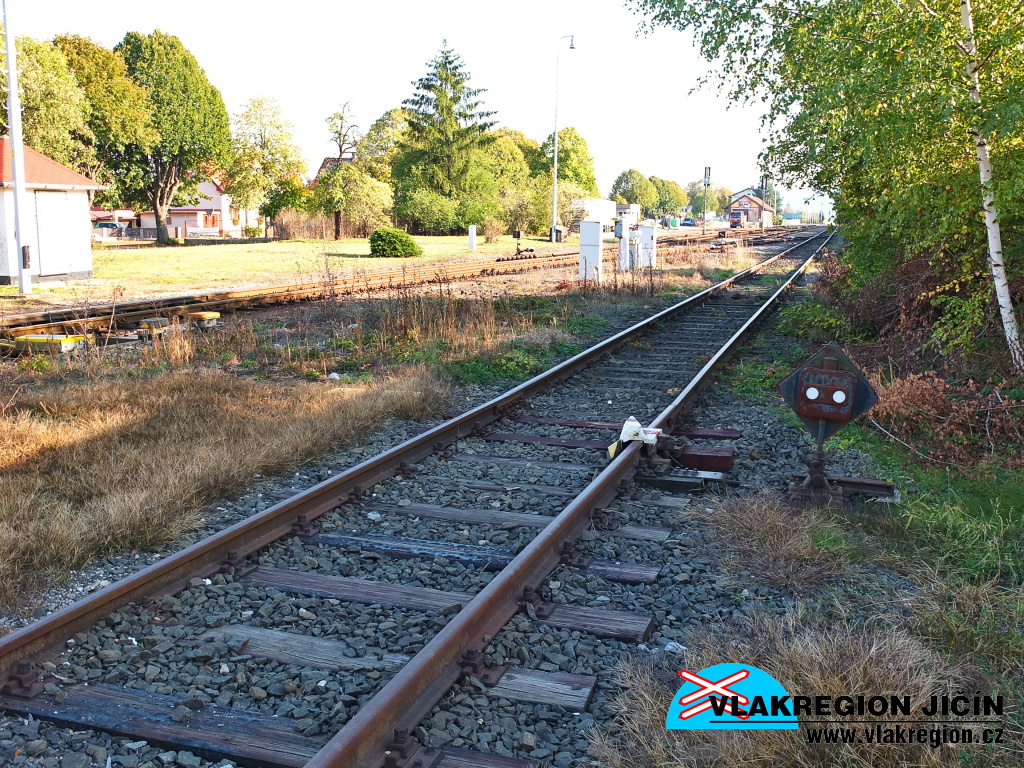

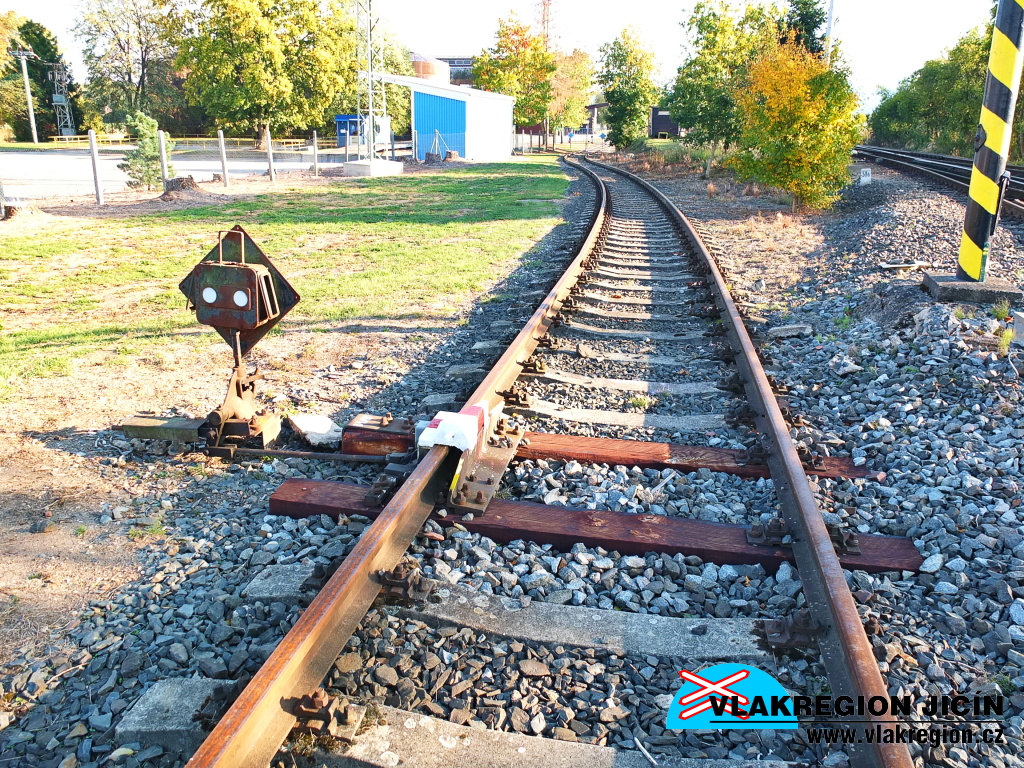

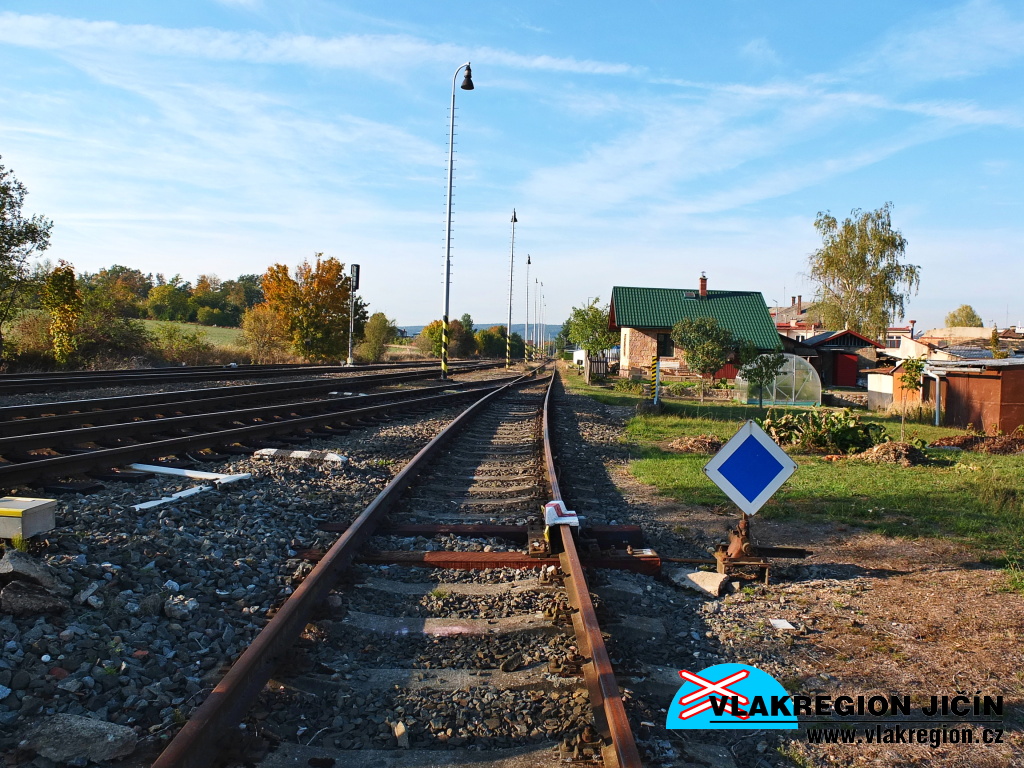

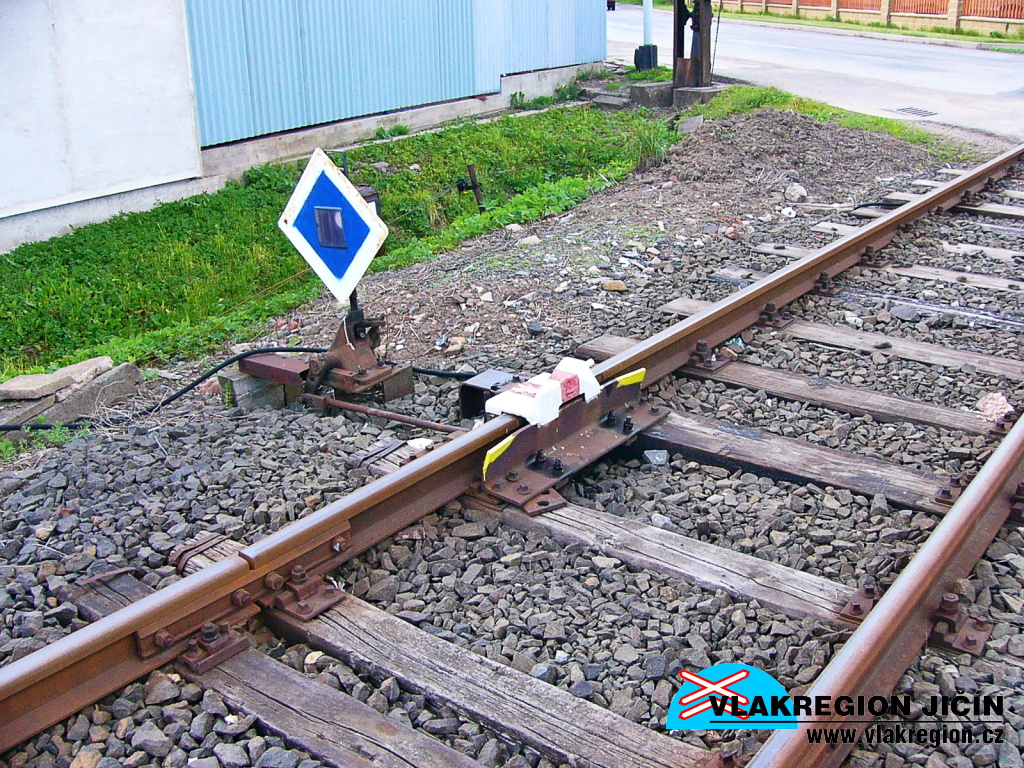

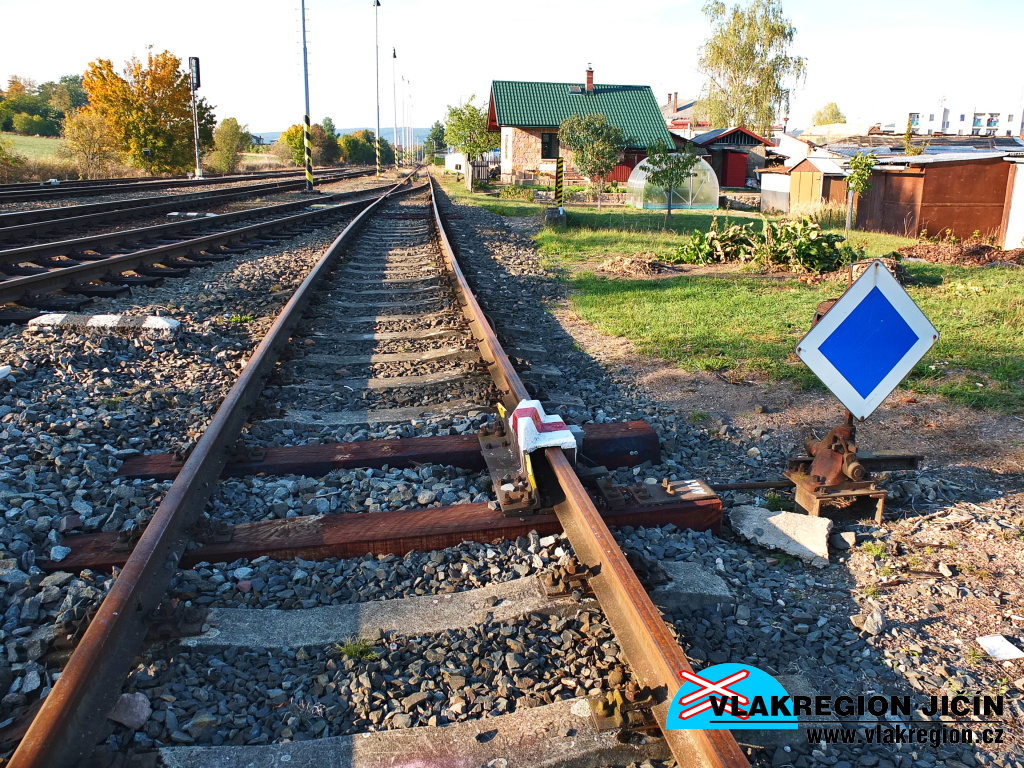

Výkolejka na vlečce (5/2008)


Přejezd (5/2008)

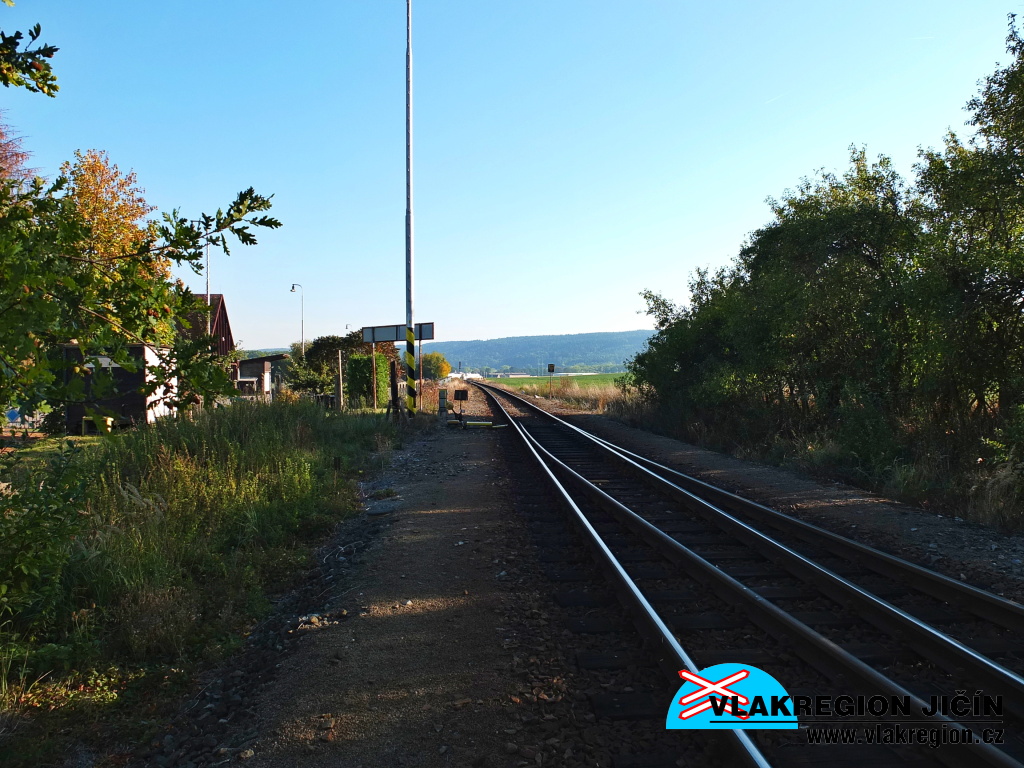

Širá trať od přejezdu (5/2008)

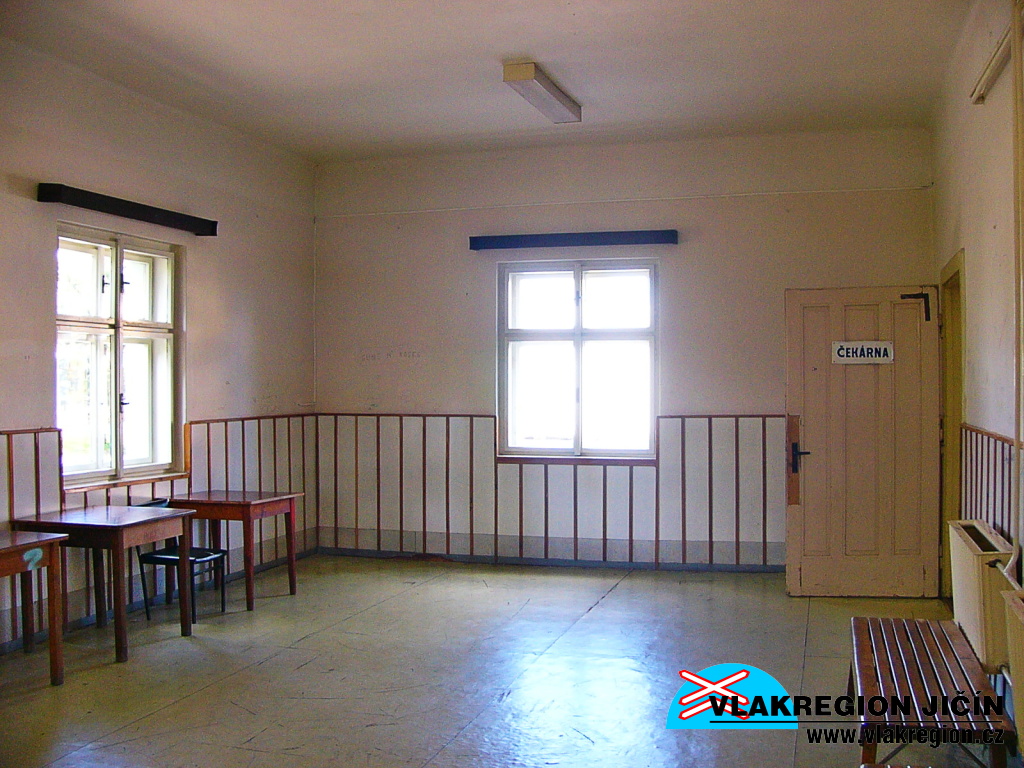

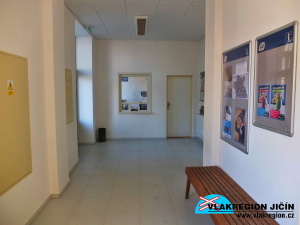

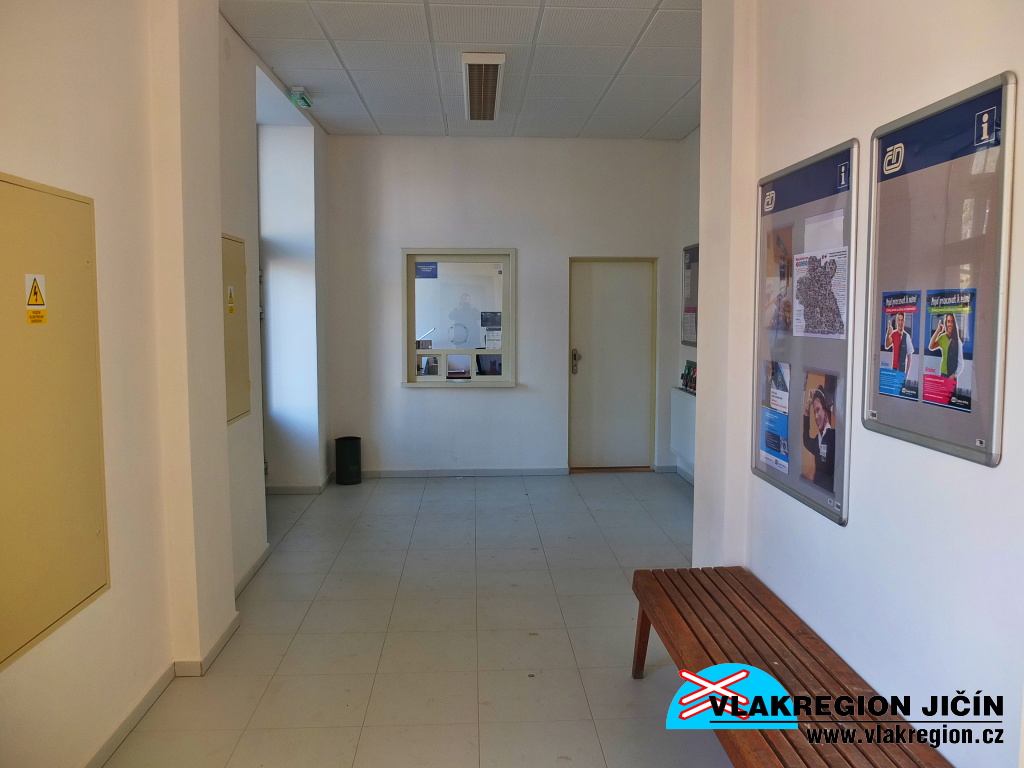

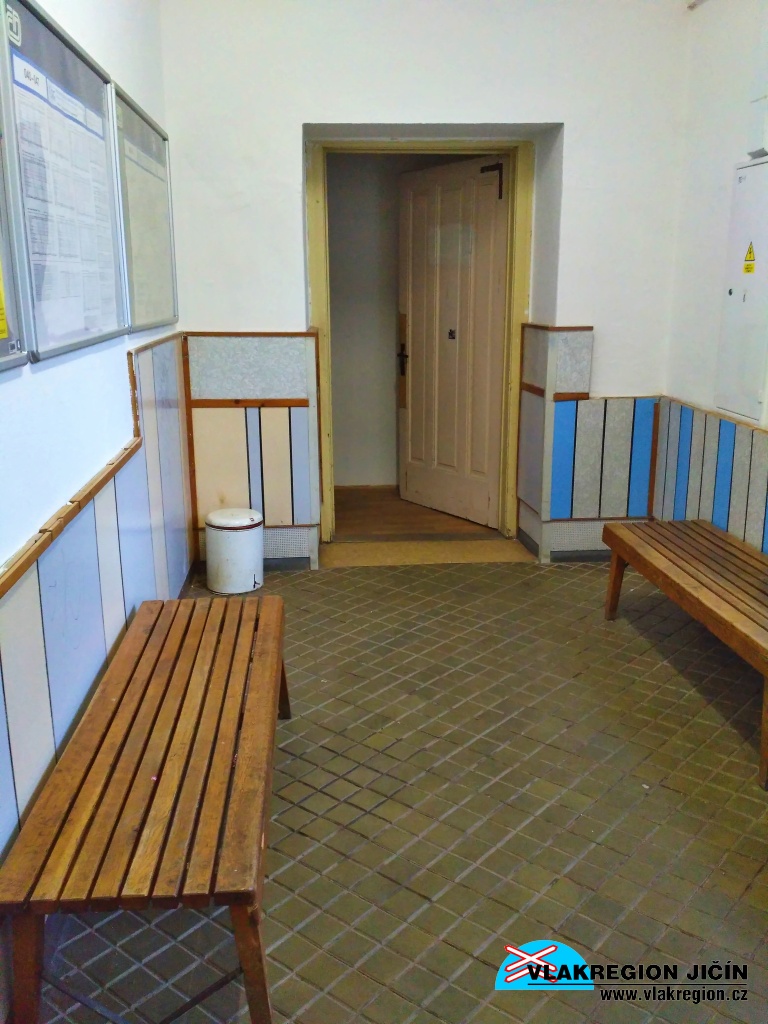

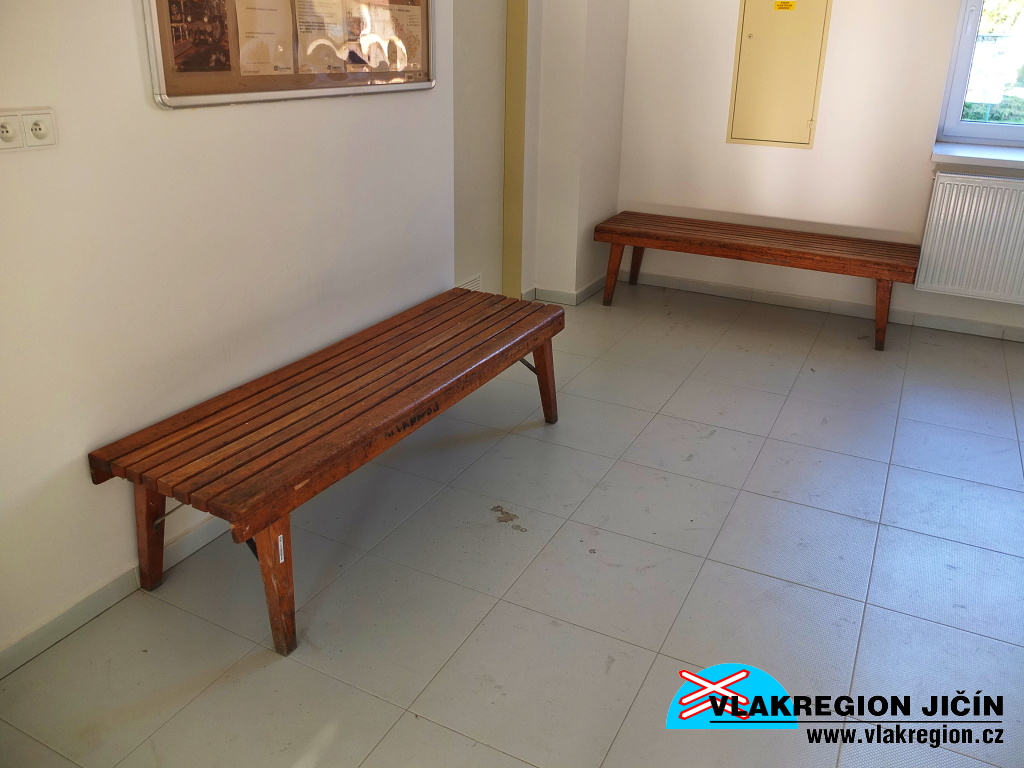

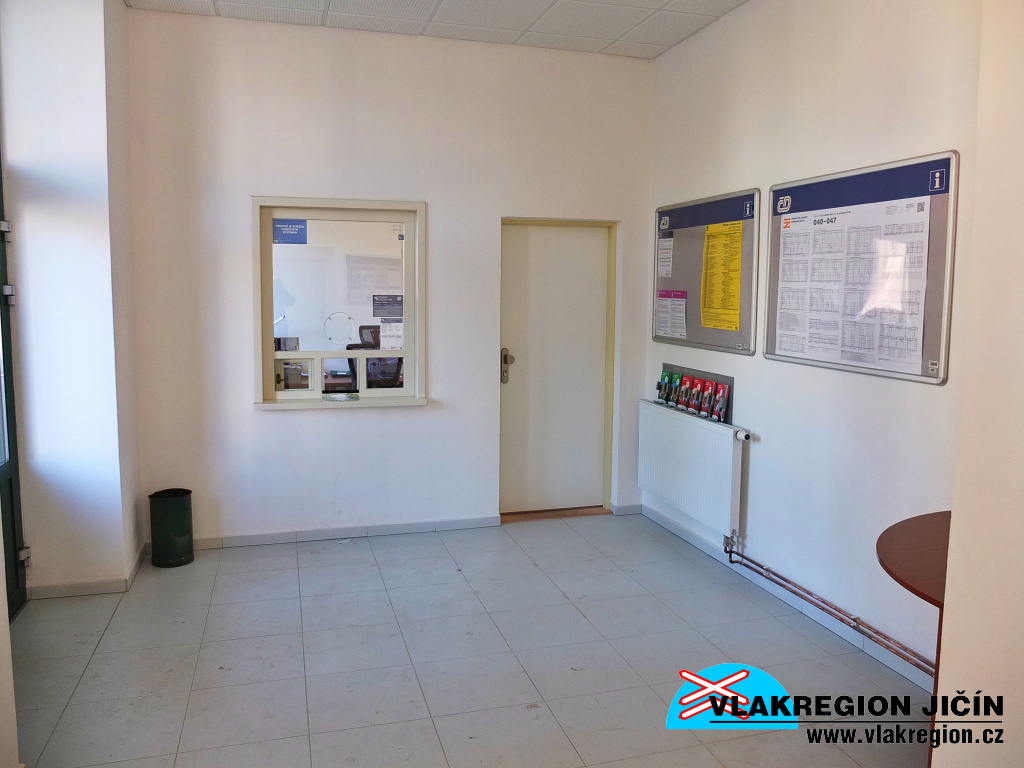

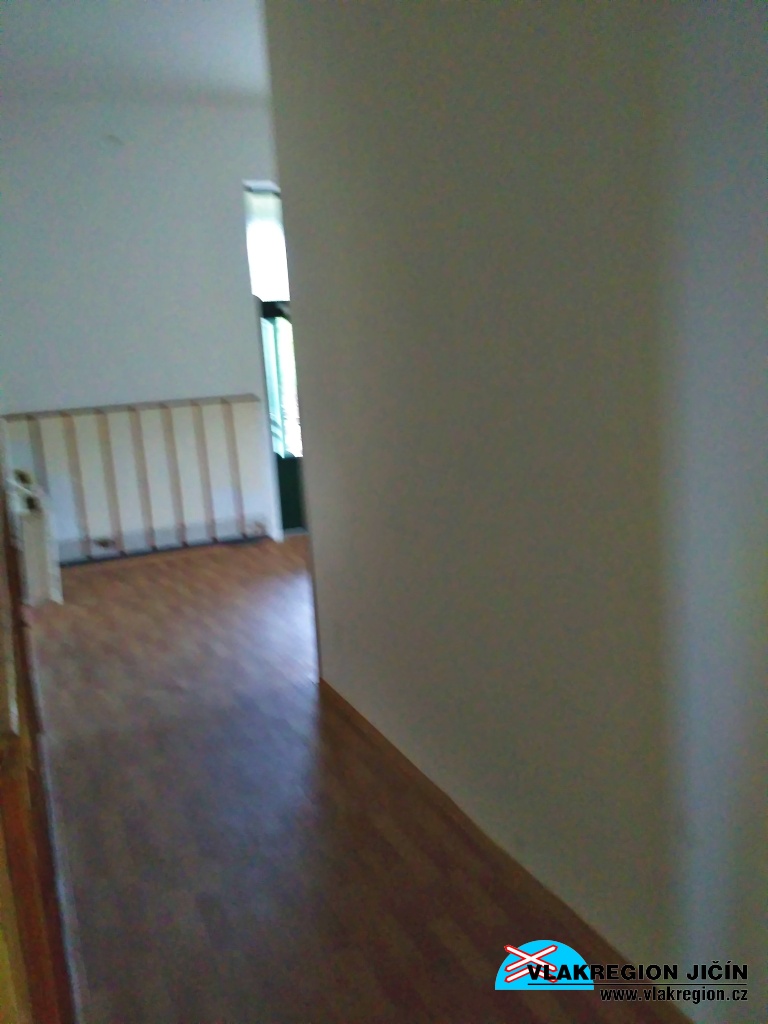

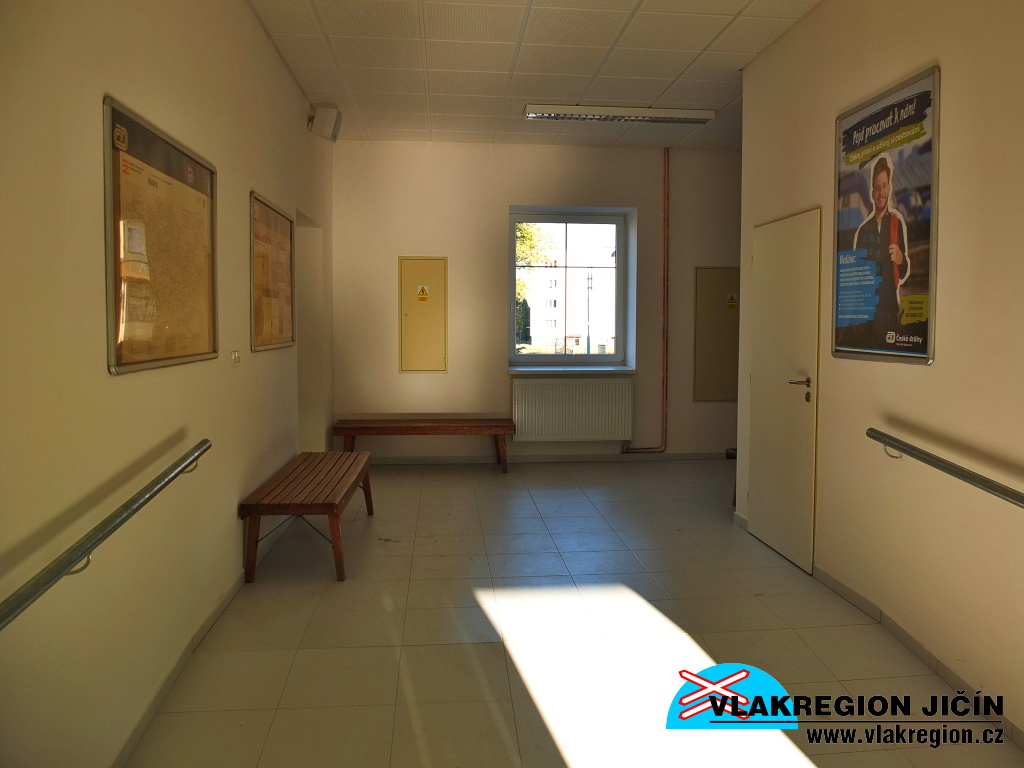

Interiér čekárny í(5/2008)


Třetí staniční kolej s ústím vlečky Agropodniku (5/2008)

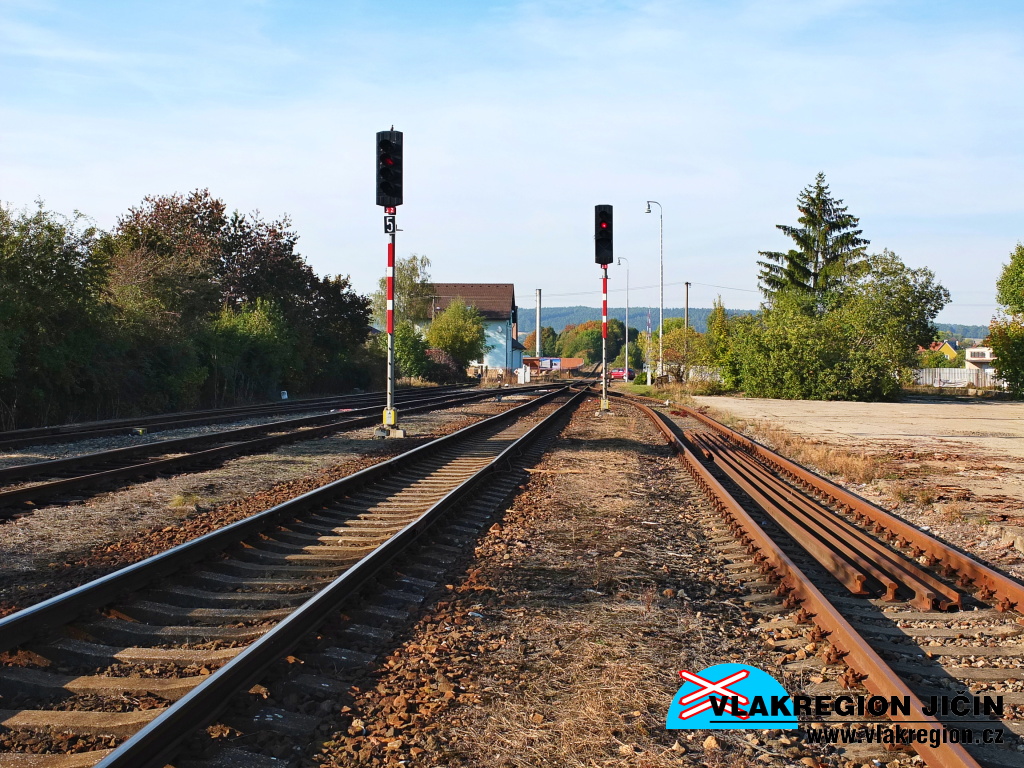

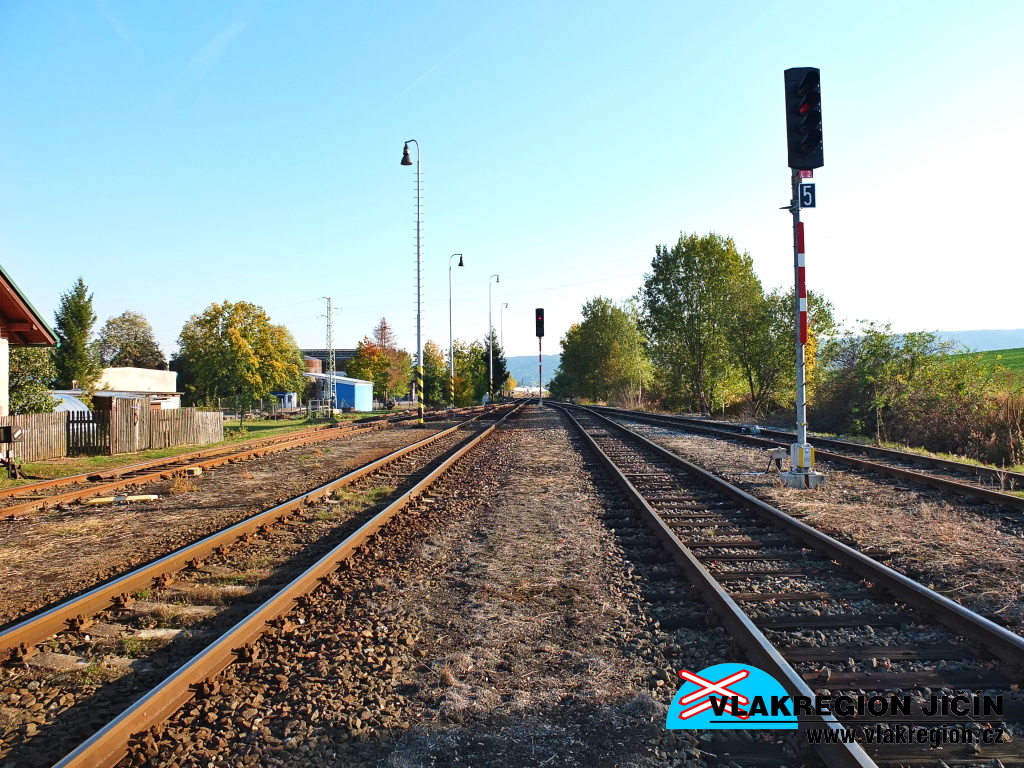

Ostroměřské zhlaví (5/2008)

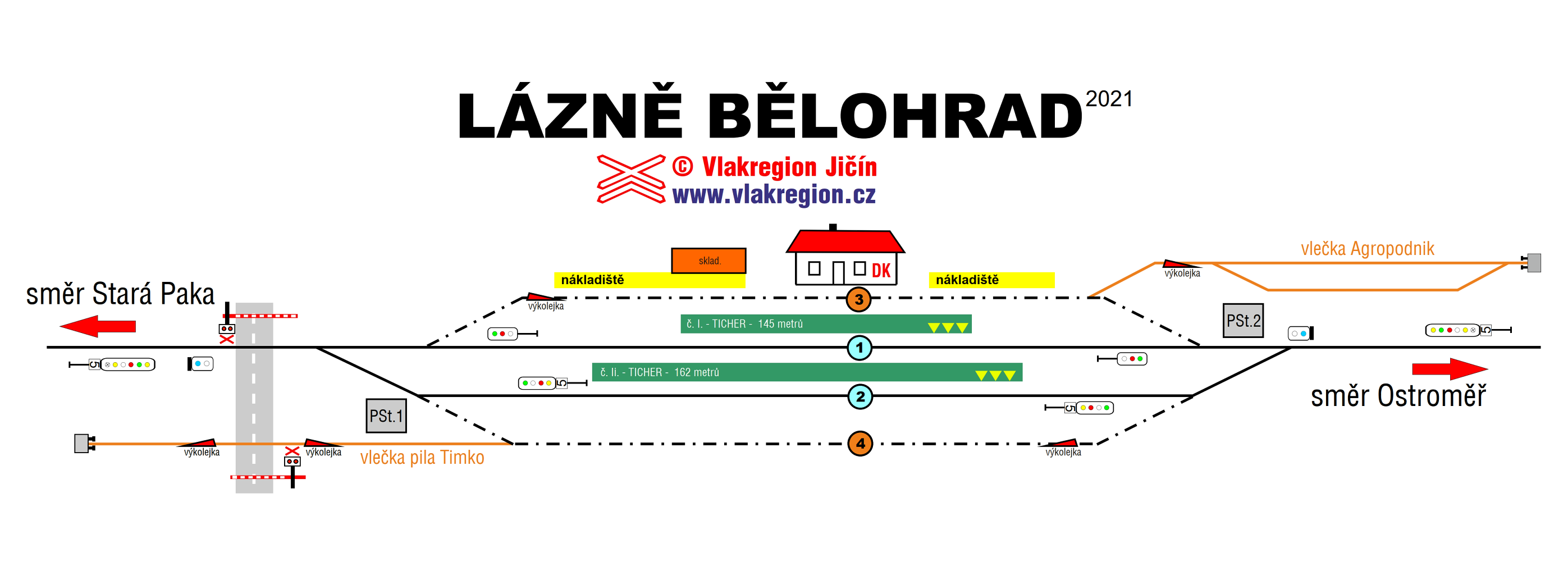

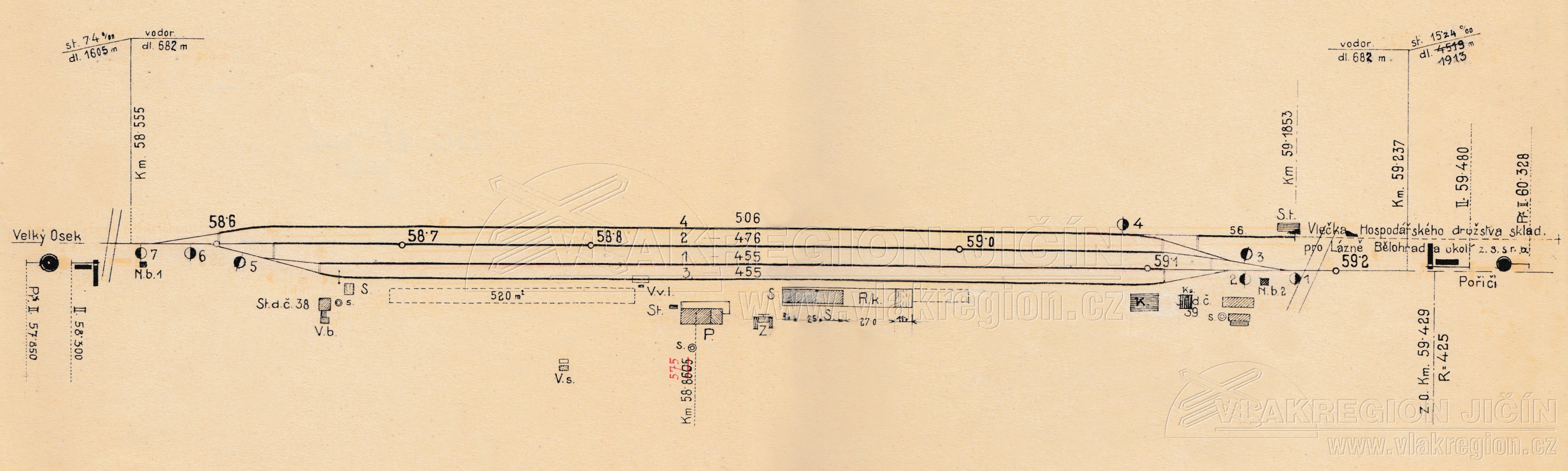

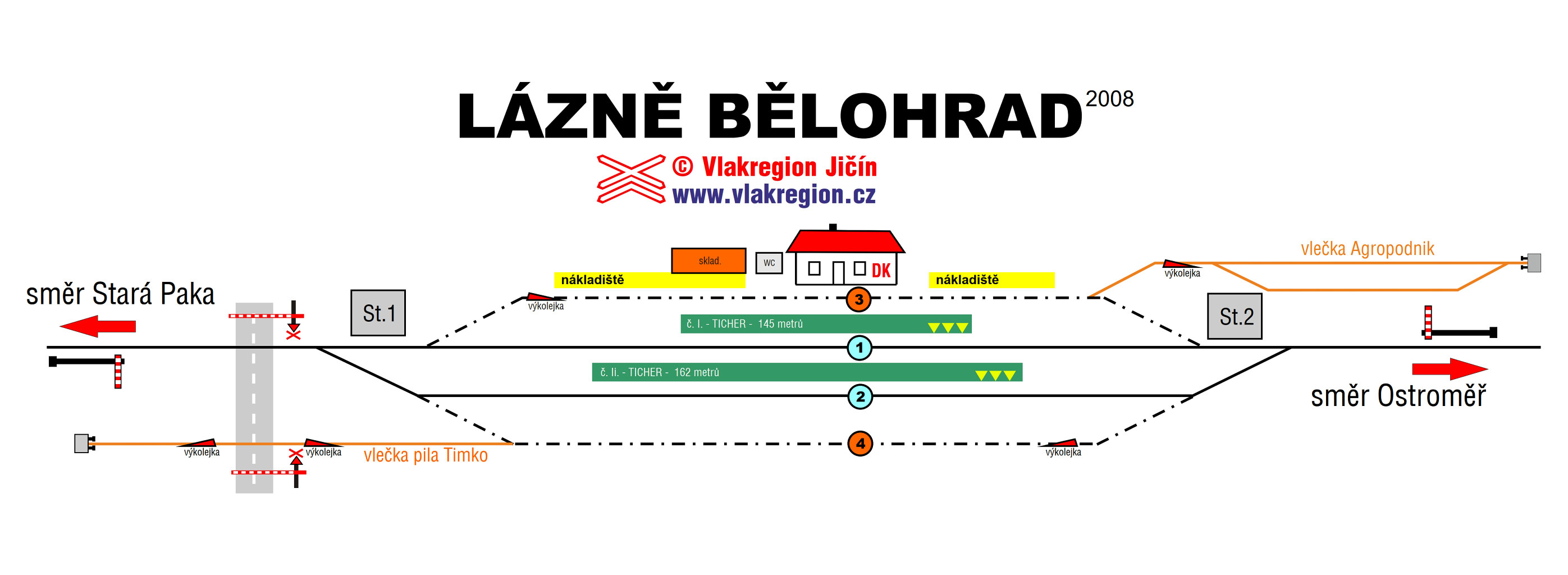

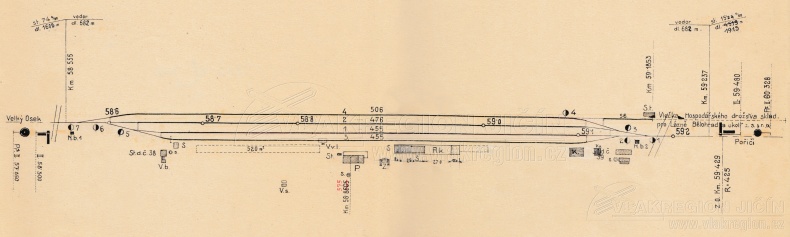

SITUACE STANICE LÁZNĚ BĚLOHRAD


kliknutím se zvětší

Mapa stanice Lázně Bělohrad pro další použití ve formátu PDF. © Vlakregion Jičín
