(041, 064) - LIBUŇ

POPIS DOPRAVNÍHO BODU

Stanice Libuň je odbočná pětikolejná stanice se čtyřkolejným kolejištěm vlečkou pískovny Střeleč. Ve stanici se kříží regionální trať (041) z Hradce Králové přes Jičín do Turnova a trať (064) z Mladé Boleslavi do Staré Paky. Historie stanice Libuň se začíná psát se záměrem vést koleje z Jičína do Turnova (dnes trať 041) a to v roce 1897 založením družstva pro výstavbu dráhy z Jičína přes Libuň do Turnova. V následujícím roce (1898) po provedení politických pochůzek byl záměr schválen říšským sněmem a tak následovalo vydání akcií, kterých obec Libuň zakoupila za 20.000 korun.

Libuň vlakové nádraží

14. listopadu 1898 započalo v Libuni vyvlastňování pozemků v tělese dráhy a zajímavostí je, že v té době se již počítalo se zřízením i další zastávky Libuň blíže středu obce. Záměr byl však zmařen stavbou zastávky v Jivanech a tak stavba Libuňské zastávky proběhla až v roce 1997. 18. srpna 1902 byly započaty práce a jelikož nebylo třeba výrazných terénních úprav již následující rok 18. října projel po trati slavnostní vlak. O něco složitější situace panovala v úseku druhé tratě (064 ze Skalska přes Mladou Boleslav do Lomnice a Staré Paky). Je třeba říci, že již při stavbě trati z Jičína do Turnova se s křížením obou tratí počítalo a libuňské nádraží již bylo k tomu uzpůsobeno. Složité terénní poměry však donutily stavitele trati k častým změnám plánů a tak se trať otevírala vlastně na tři části a úsek Sobotka - Libuň - Lomnice byl tím posledním. Tento úsek byl otevřen pro provoz až 24. září 1906, hlavně kvůli složité výstavbě úseku z Libuně do Lomnice. V roce 1958 padly první plány na zřízení vlečky z pískovny ve Střelči, vlečka však nebyla projektována do Libuně, ale do Borku díky daleko lepším sklonovým poměrům a dokonce došlo i k jejímu zaměření. Vlečka v té době však realizována nebyla. Teprve v 80. letech došlo k rozhodnutí o výstavbě vlečky a velkého moderního kolejiště na nádraží v Libuni a tak bylo kolejiště rozšířeno a k původní výpravní budově přibyla nová moderní budova s dopravní kanceláří, s provozem na vlečce se začalo v roce 1980.

Na nádraží nalezneme čtyři dopravní koleje (1-4) a jednu manipulační (6), vlevo od budovy pak nalezneme kusou odstavnou kolej (8) s dílnami - stanice nemá průběžnou kolej. Kolej č. 1 má délku 267 metrů, kolej č. 2 je hlavní staniční kolejí pro směr Rovensko pod Troskami / Mladějov v Čechách a má délku 240 metrů, kolej č. 3 má délku 242 metrů a je hlavní staniční kolejí pro směr do Jičína a poslední dopravní kolej č. 4 je hlavní staniční kolejí pro směr do Lomnice nad Popelkou a Staré Paky a má délku 193 metrů. Manipulační kolej č. 6 má délku 184 metrů a kusá krátká kolej č. 8 délku 36 metrů. Délka stanice je na zdejší poměry úctyhodných 1369 metrů a téměř celé kolejiště leží v rovině, zajímavostí je kolej ve směru na Starou Paku, ta má v záhlaví stanice stoupání až extrémních 35 promile. Staniční zabezpečovací zařízení je 3. kategorie reléového typu s tlačítkovou volbou, blokového provedení. Všechny výhybky a výkolejky jsou přestavovány elektromagneticky buď skupinově nebo individuálně z výpravní budovy. Veškerá odjezdová a vjezdová návěstidla i předvěstidla jsou světelná typu AŽD 71. Pro manipulaci jsou použita v hojném počtu trpasličí seřaďovací návěstidla. Vlečka je obsluhována z výpravní budovy a je plně využívána k převozu písku z lomu Střeleč. Jako traťové zabezpečovací zařízení slouží pro směry Jičín, Turnov a Mladá Boleslav telefonické dorozumívání, ve směru do Staré Paky je to pak reléový poloautoblok bez kontroly volnosti trati, stejně je zabezpečena i vlečka do pískovny. Navazující traťové úseky ve směru Jičín, Turnov a Mladá Boleslav mají traťovou rychlost 60 km/h, úsek ve směru Stará Paka 50 km/h., vjezdové rychlosti ze všech směrů jsou 40 km/h. Osádku stanice tvoří výpravčí a dva staniční dozory. Odjezd vlaků se provádí světelnou návěstí (bez pokynu výpravčího). Nástupiště u dopravních kolejí jsou všechna s betonovou hranou typu TISCHER a se šířkou 1,45 metrů a výškou 20 cm nad temenem kolejnice - na nástupiště je příchod přes dva úrovňové přechody. Celé kolejiště je bohatě osvětleno světly na vysokých stožárových sloupech, ovládaných z dopravní kanceláře.


Kompletní panorama kolejiště stanice Libuň v úhlu 360° - po kliknutí se zvětší

Půdorysně členitý je i soubor budov stanice. Nejprve stanici tvořila původní jednoduchá přízemní budova s verandou na levé straně v půdorysu písmene T. Na straně verandy u příchodu bylo postaveno jednoduché dřevěné typizované WC a budova vodárny. Později byla obytná část stavby přestavěna na jednopatrovou modernější budovu s tím, že zůstala zachovaná veranda s čekárnou a prodejen jízdenek a přibyla druhá veranda. Při stavbě vlečky bylo modernizováno nejen kolejiště ale i soubor budov, zbořeno bylo staré WC i vodárna a na jejich místě byla postavena jednopatrová moderní budova dopravní kanceláře s plochou střechou a novými toaletami v průchodu mezi oběma budovami, dostavěn byl i sklad v pravé části komplexu a tak soubor budov tvoří mix původního normovaného stylu místních drah s krabicově moderní výstavbou. Dnes (2015) funguje vytápěná čekárna, jízdenky se tu však od prosince 2007 již neprodávají. Zcela vpravo od komplexu budov stojí u manipulační (šesté staniční) koleje původní stavba skladu s nákladištěm délky 15 metrů. Na pravé straně od skladu je také velká nákladištní plocha rozlohy 1200m2 s délkou cca 75 metrů. Hned za nádražím nalezneme fungující restauraci (2014). Stanice leží asi 1 km od centra obce a obsluhuje hlavně jižní část obce Libuň, centrum obce obsluhuje nově postavená Libuň zastávka. Kousek od vchodu do nádraží nalezneme turistický rozcestník zelené, žluté a modré turistické značky. Zelená vede nově směrem na Cidlinu a na úpatí hory Tábor na hrad Kozlov, žlutá pak vede přes hřeben na Košov a modrá značka dovede pěšího turistu před Březku do centra Prachovských skal k turistické chatě.

FOTOGALERIE

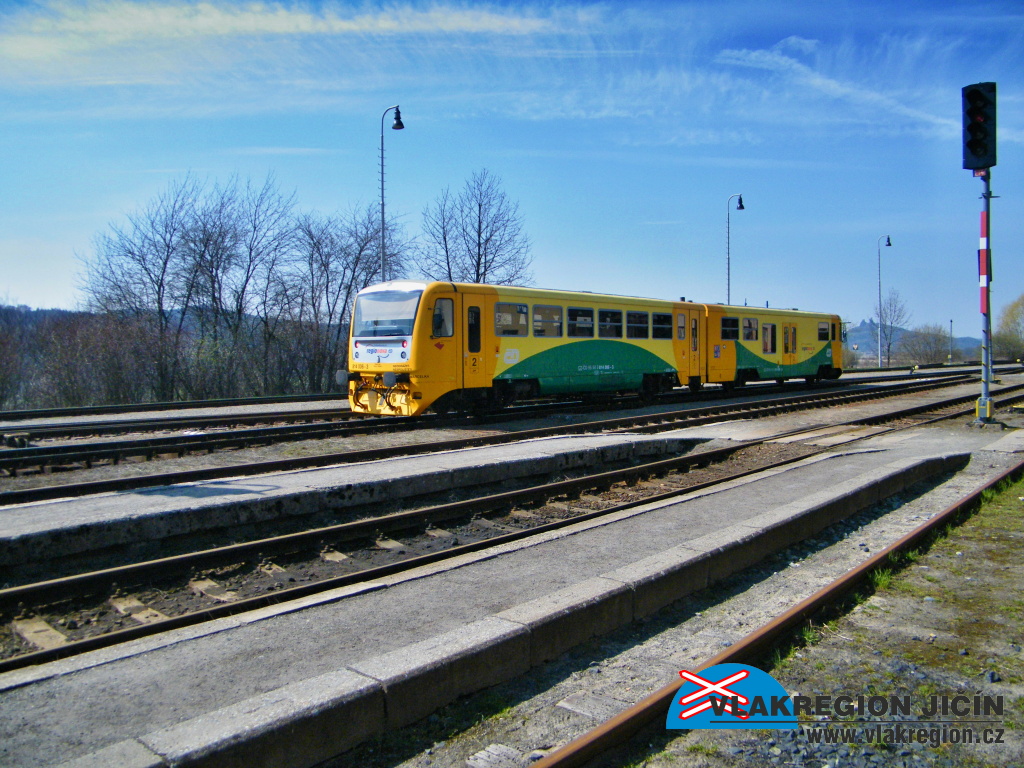

Regionova odjíždí z Libuně směr Turnov(4/2012)

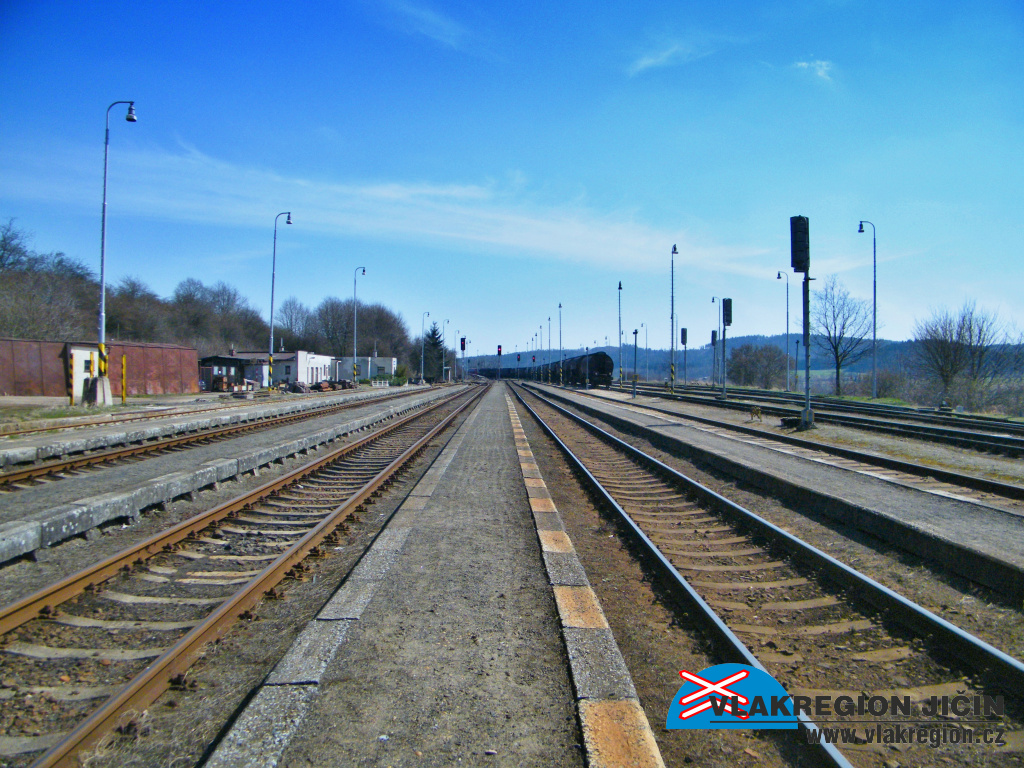

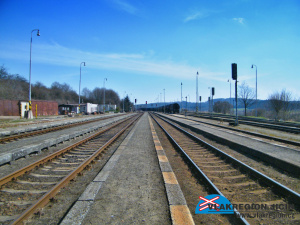

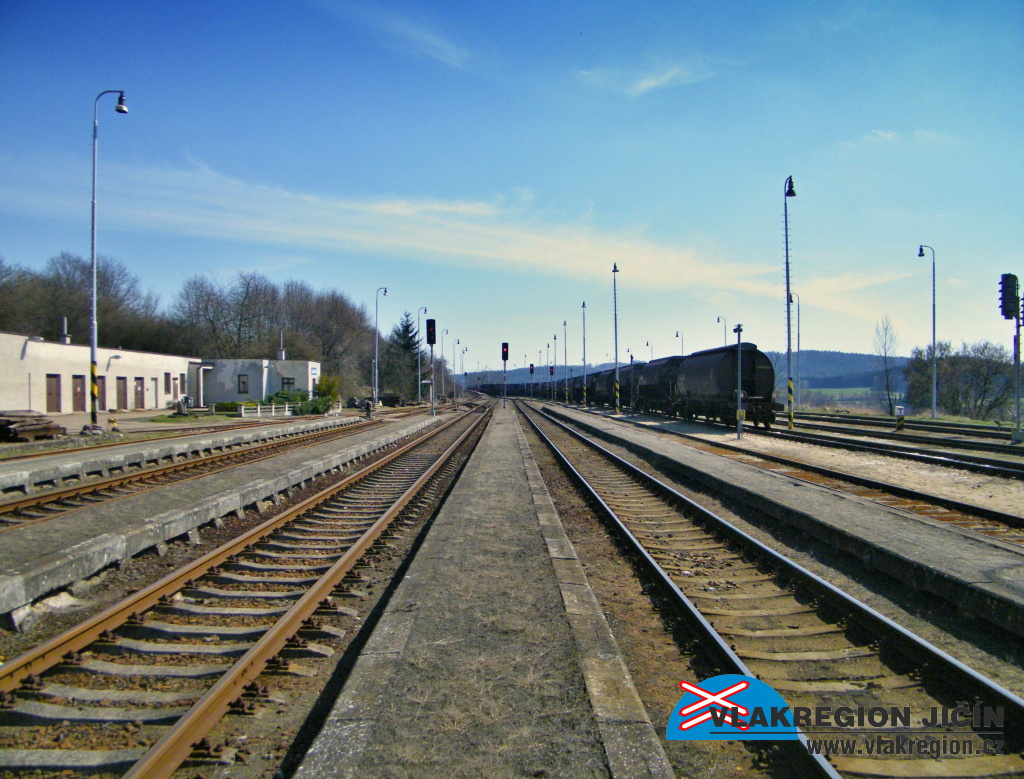

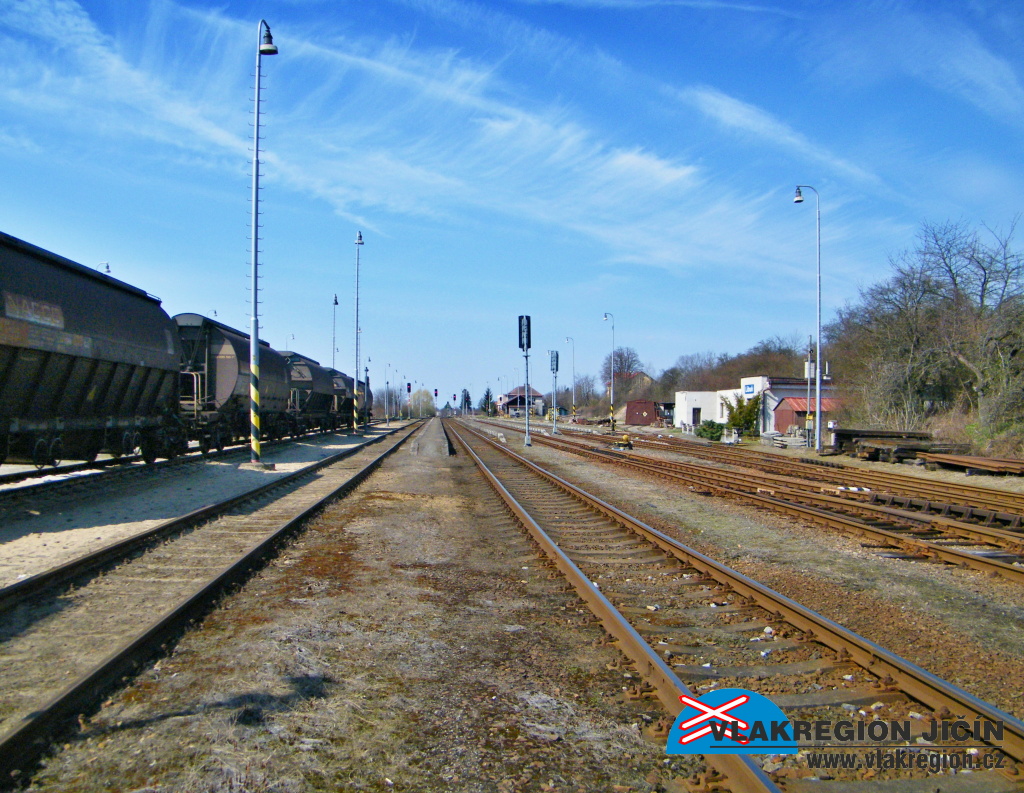

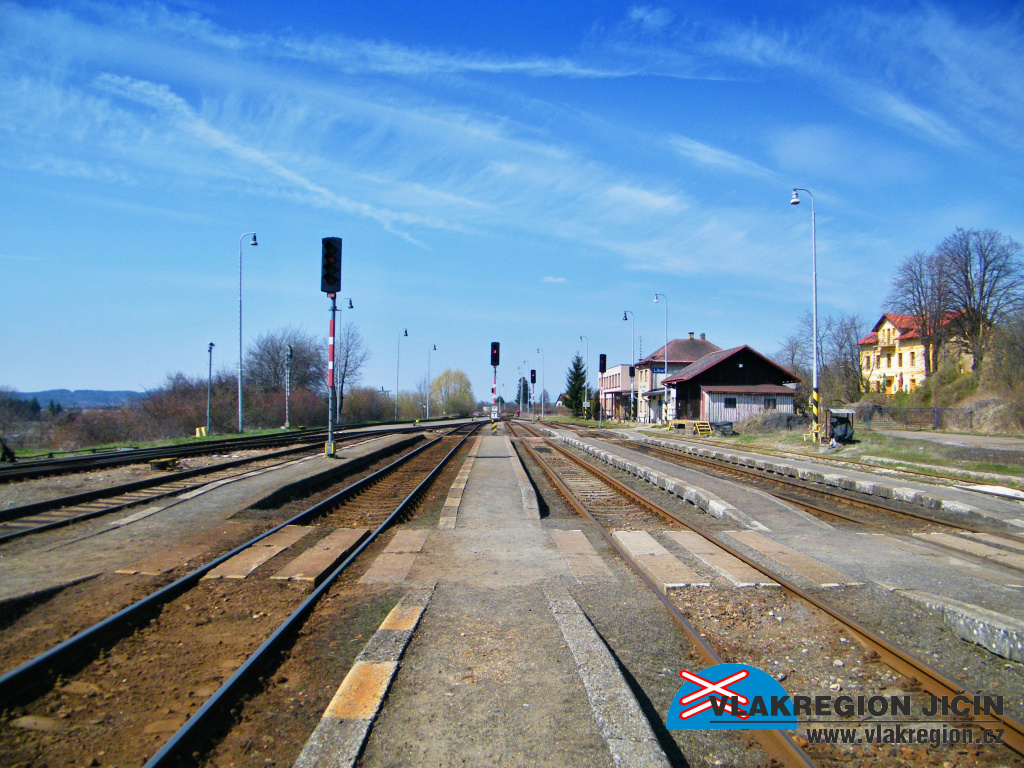

Pohled z třetího nástupiště směrem na jičínsko-packou stranu (4/2012)

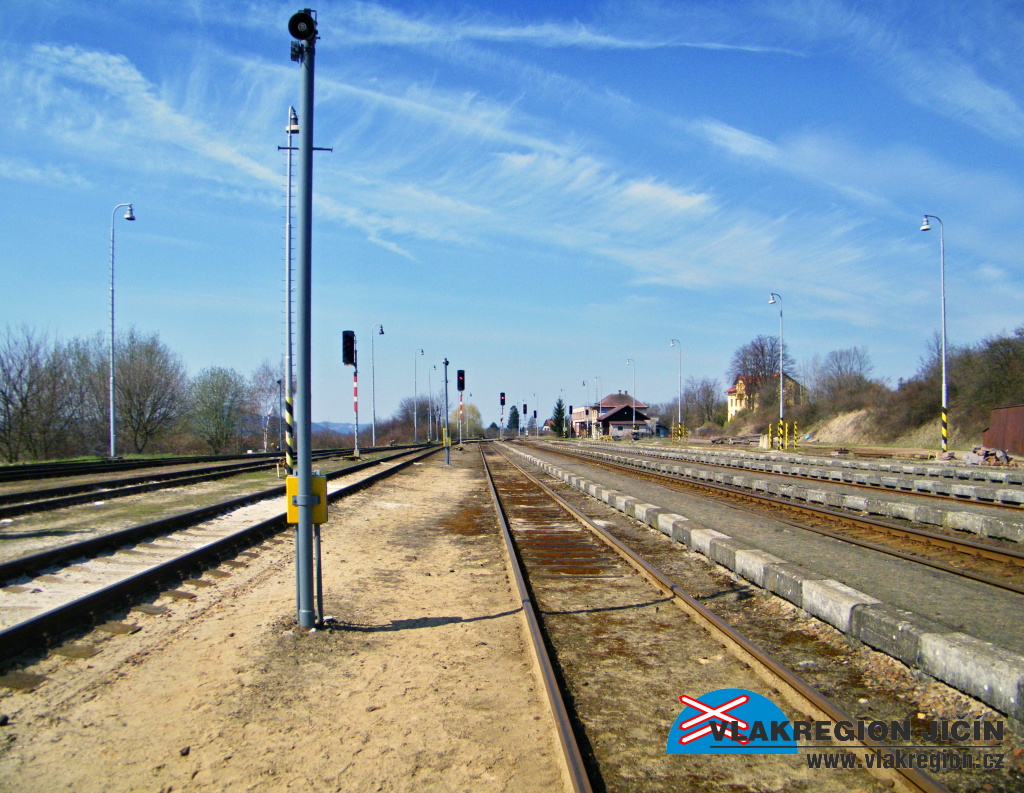

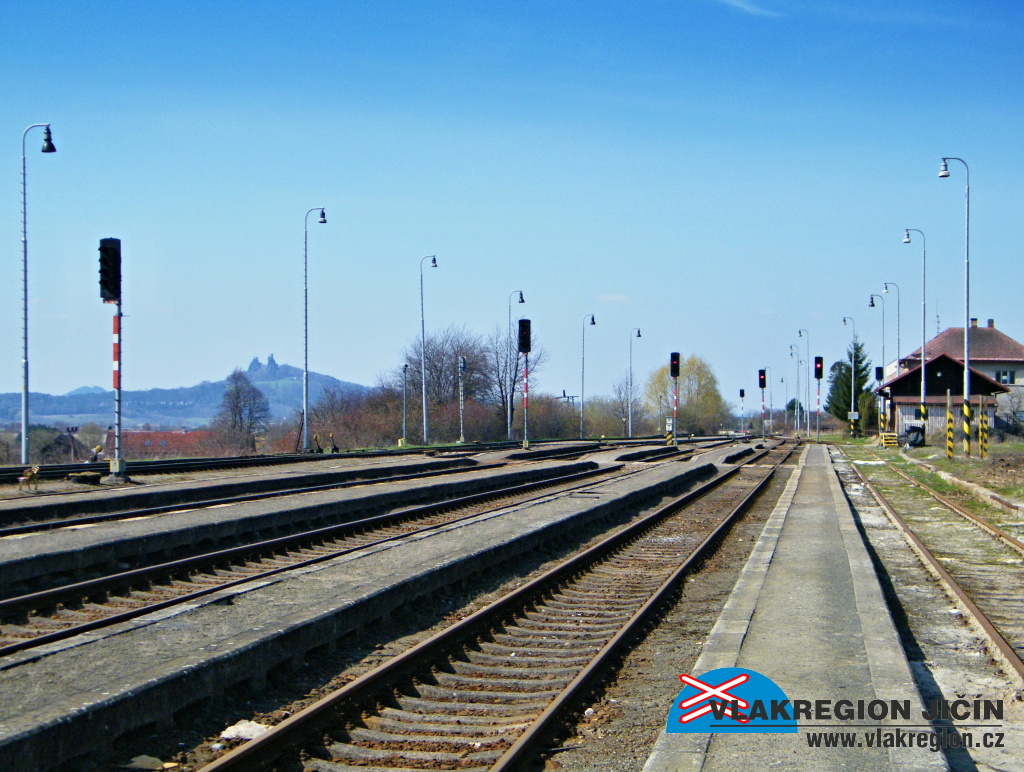

Pohled ze třetího nástupiště na turnovsko-boleslavskou stranu kolejiště (4/2012)


Vpravo kolejiště vlečky (4/2012)

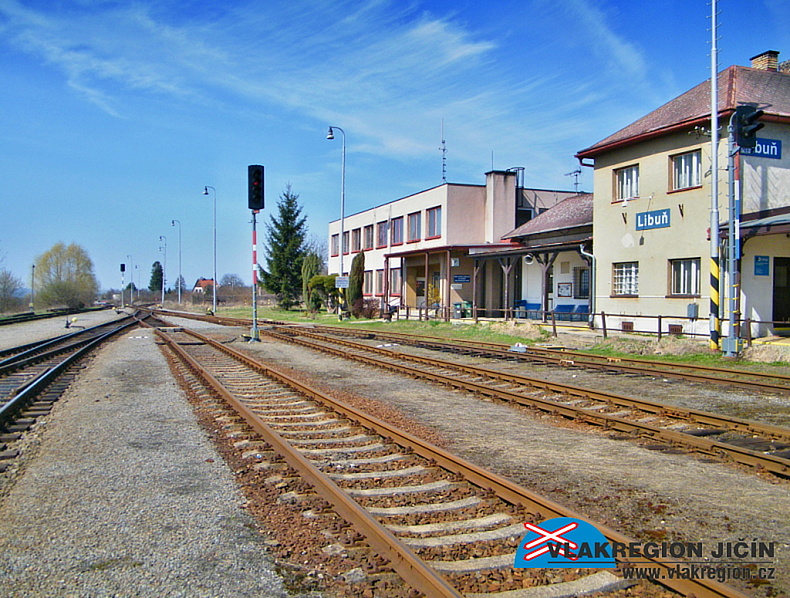

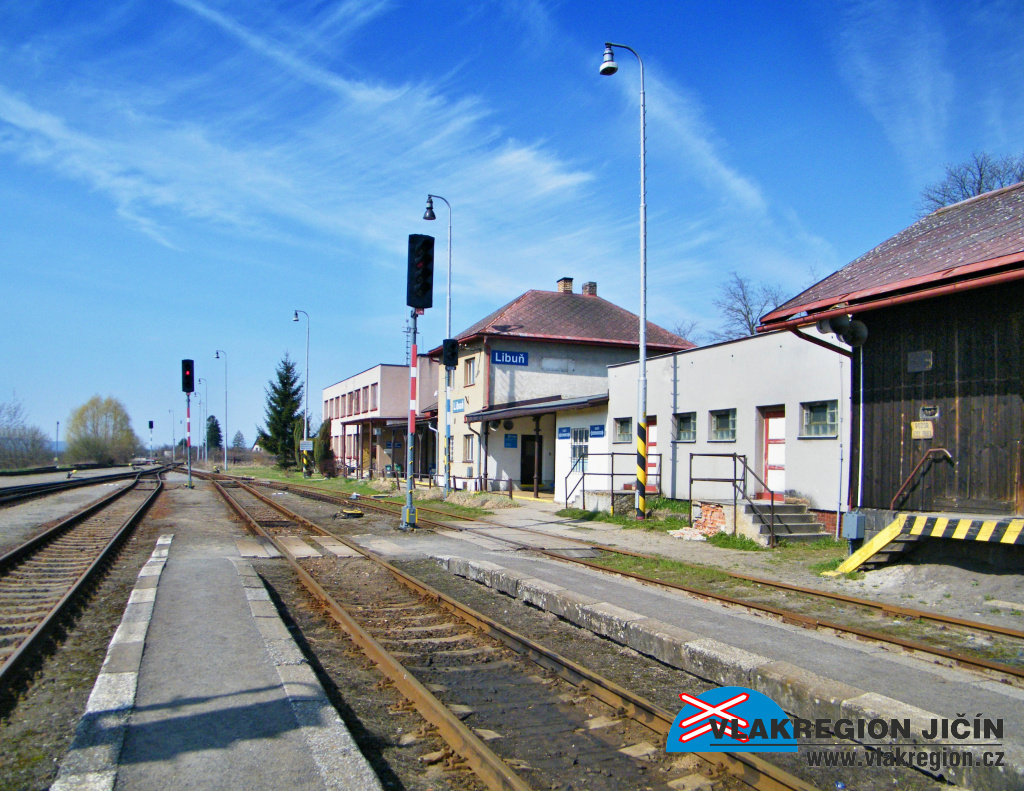

Zpětný pohled k budovám stanice (4/2012)

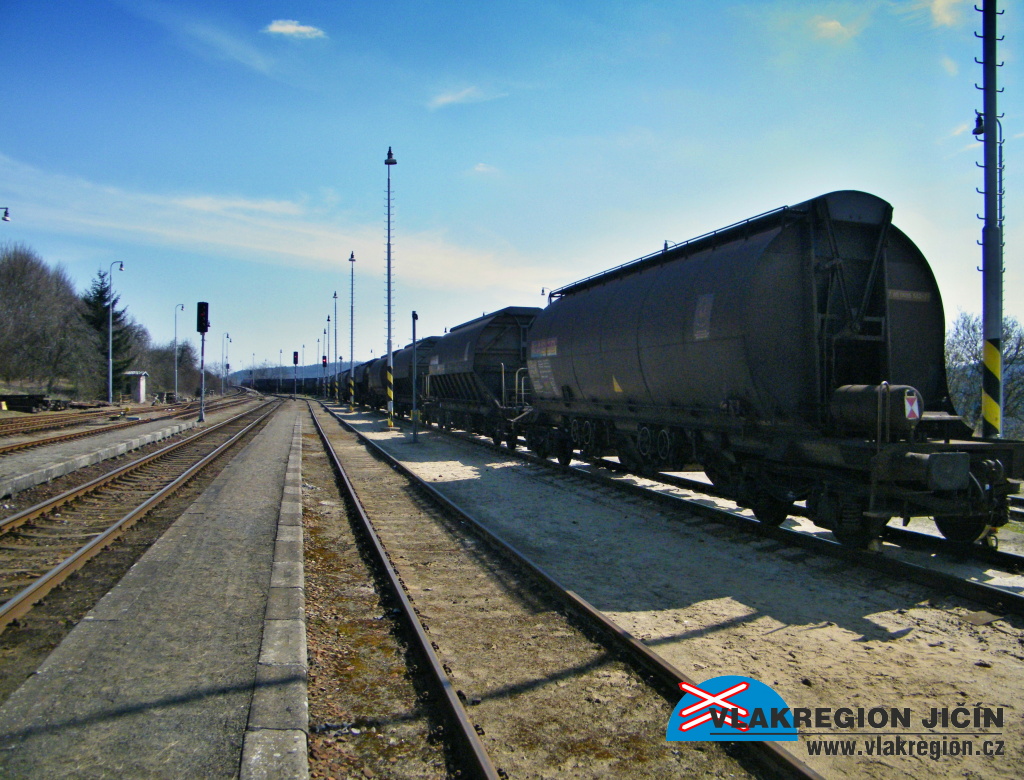

Odstavené vagóny na vlečce (4/2012)


Informační amplióny nejen pro cestující, ale i pro obsluhu vlečky lemují celé kolejiště (4/2012)

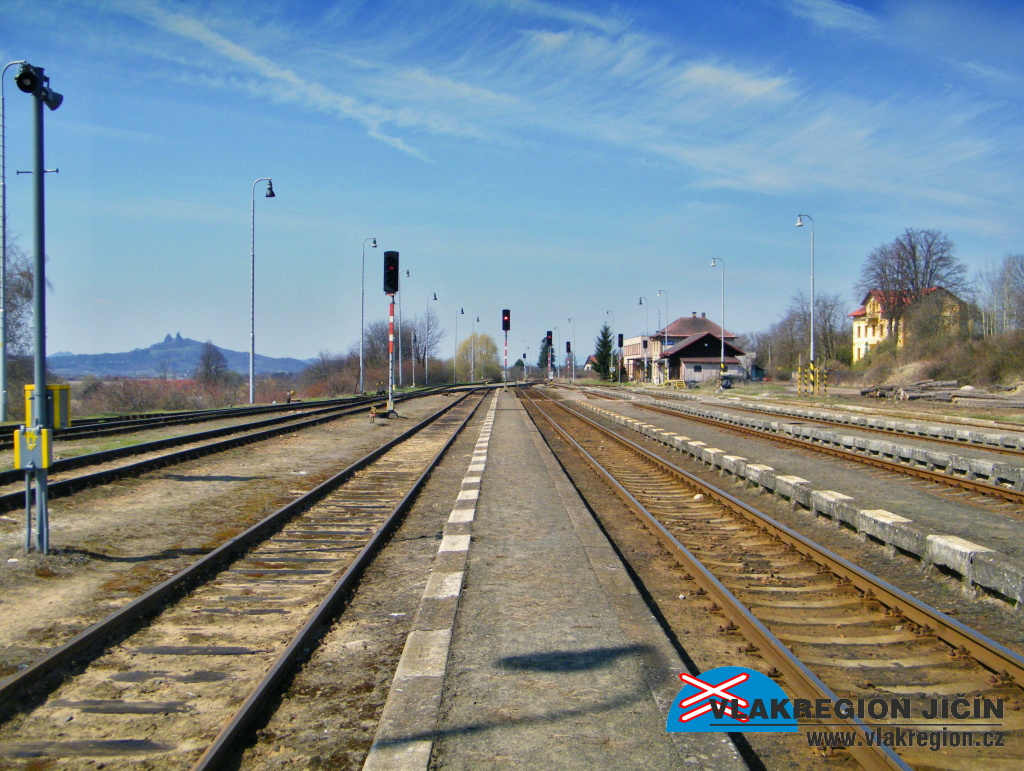

Celkový pohled na nástupiště z jičínsko-packé strany kolejiště (4/2012)

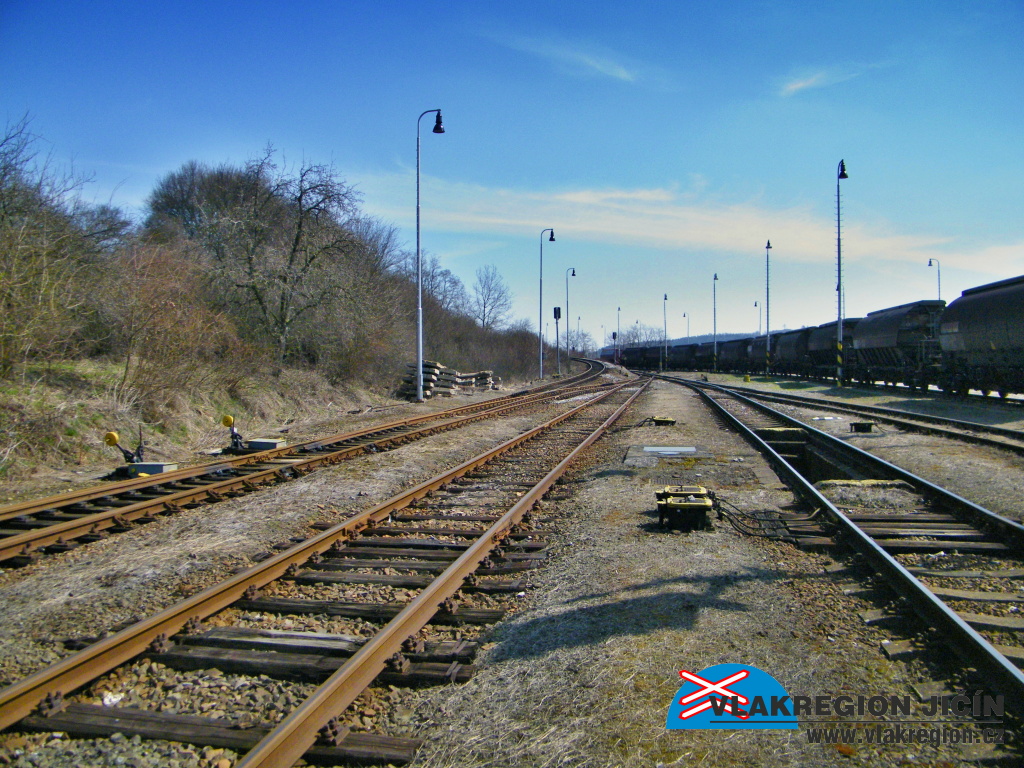

Vlevo kolej stoupá směr Lomnice a Stará Paka, vpravo popelová jáma a odstavené vagóny (4/2012)

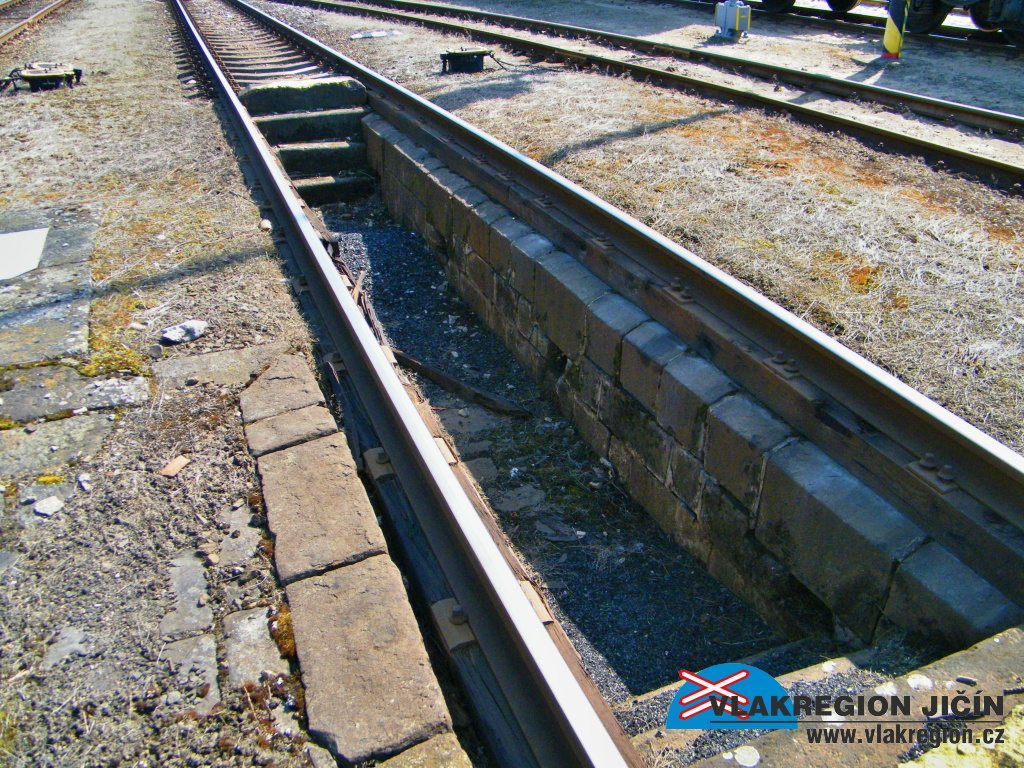

Popelová jáma u třetí staniční koleje (4/2012)

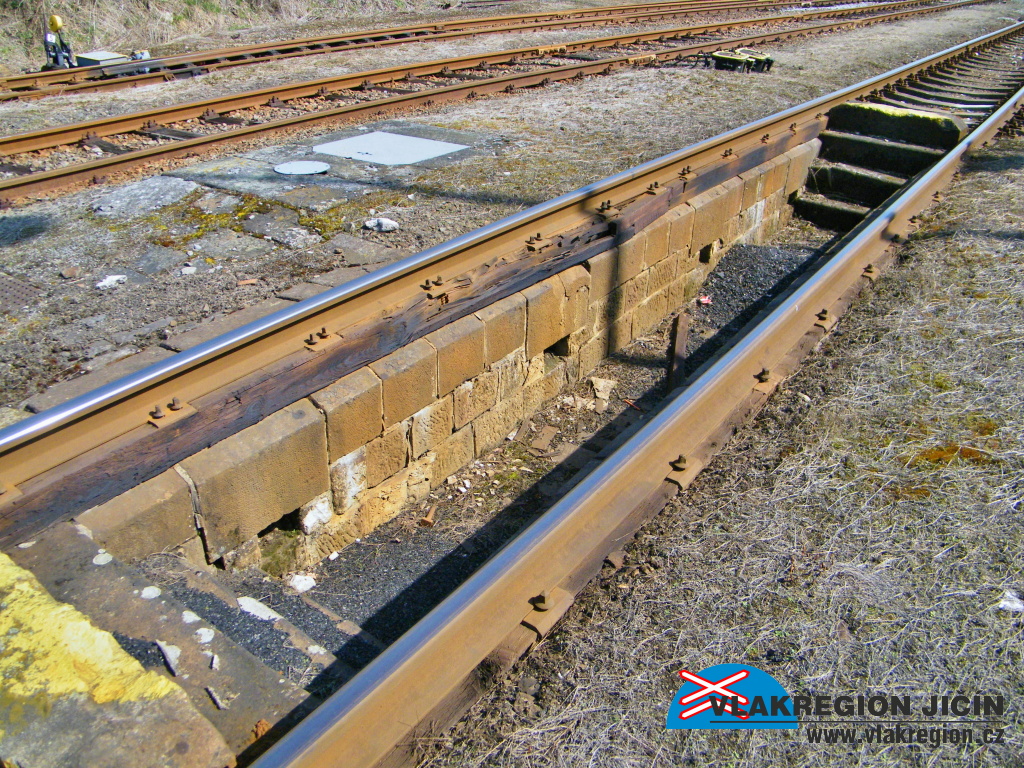

Popelová jáma - detail usazení kolejnic (4/2012)

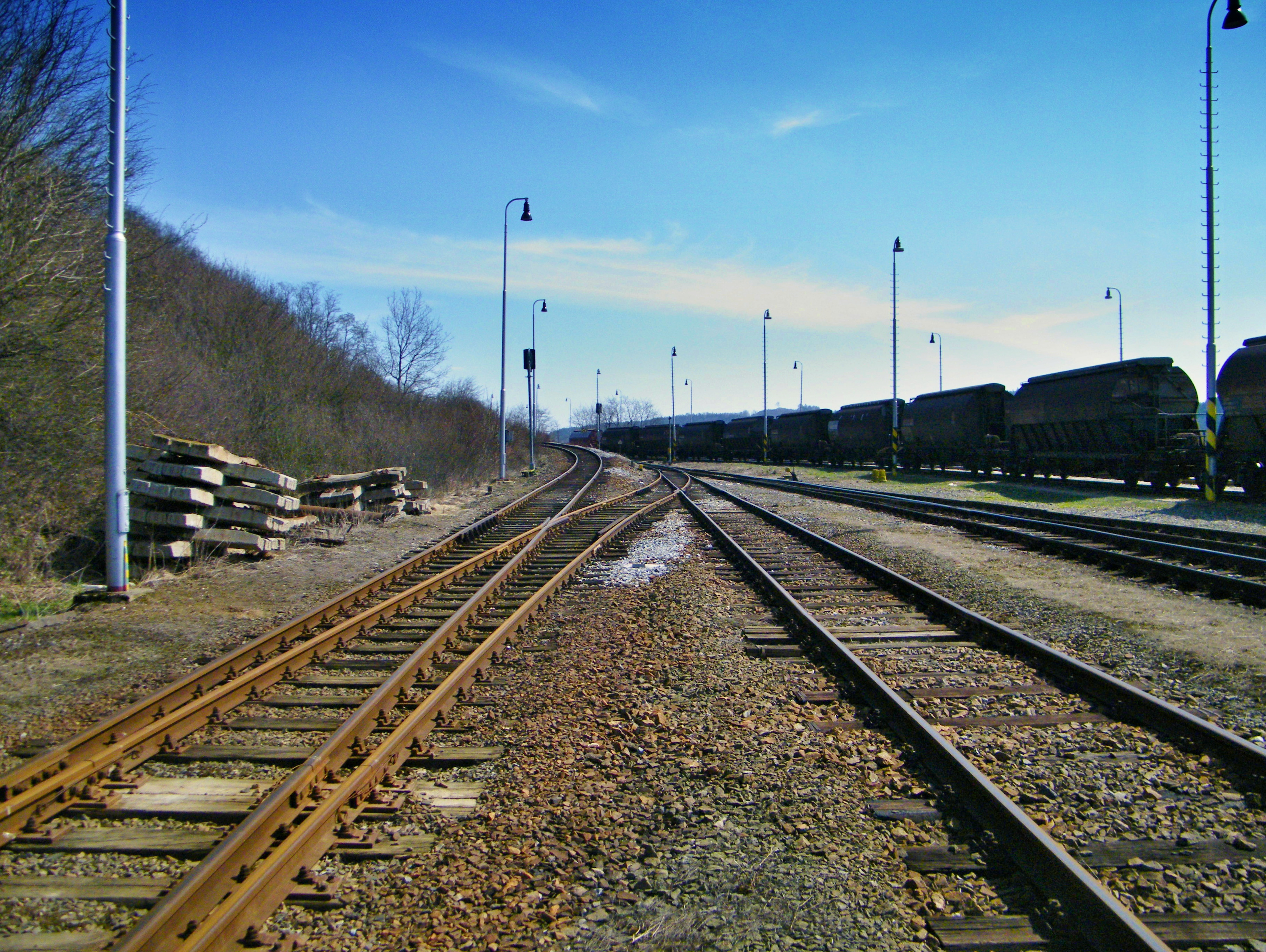

Vlevo stoupá prudce kolej do Staré Paky, vpravo trať do Jičína (4/2012)


Pohled na zaústění trati do kolejiště (4/2012)

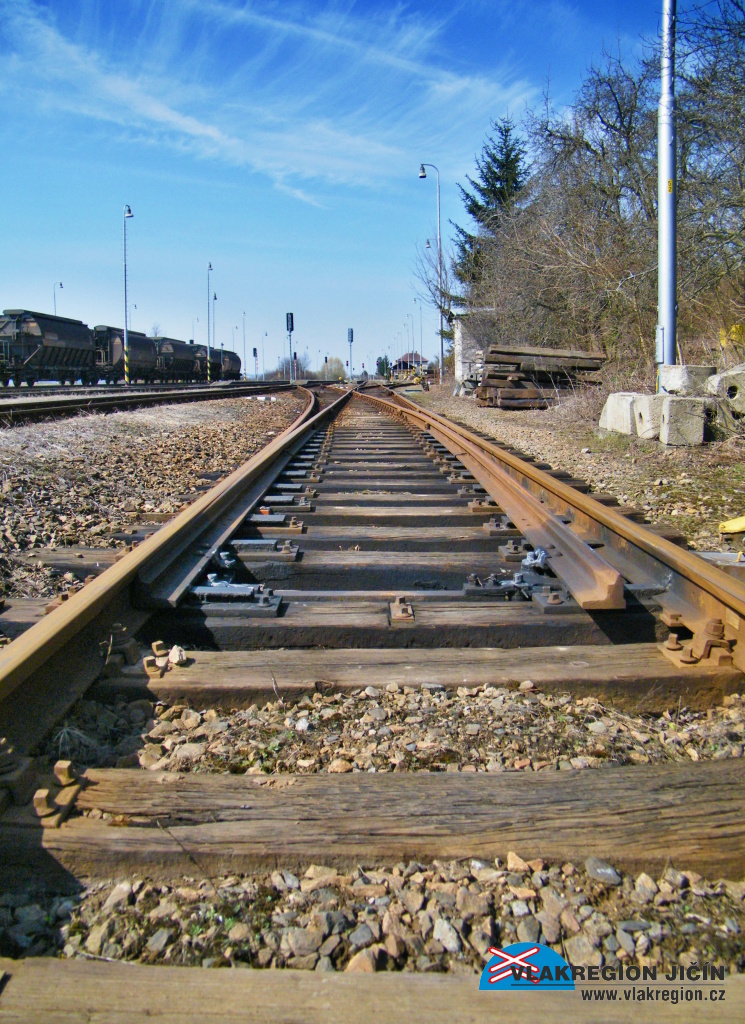

Detail výměny - vše ovládáno elektromechanicky (4/2012)

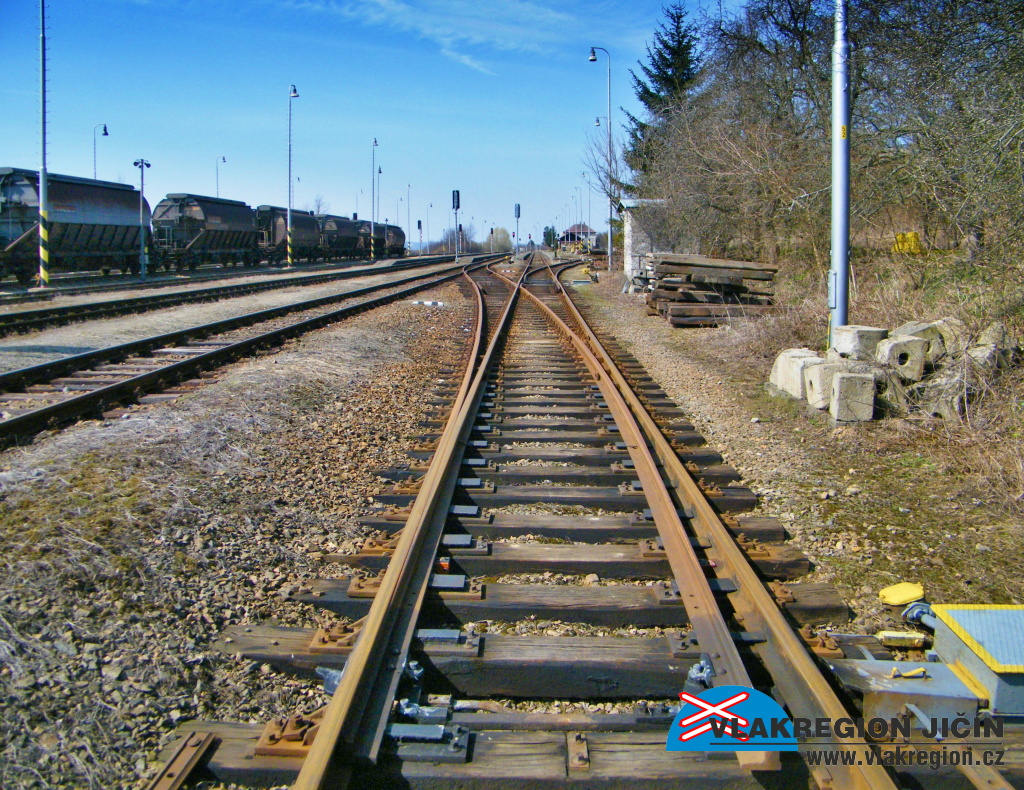

Pohled na výměny ze staropacké koleje (4/2012)

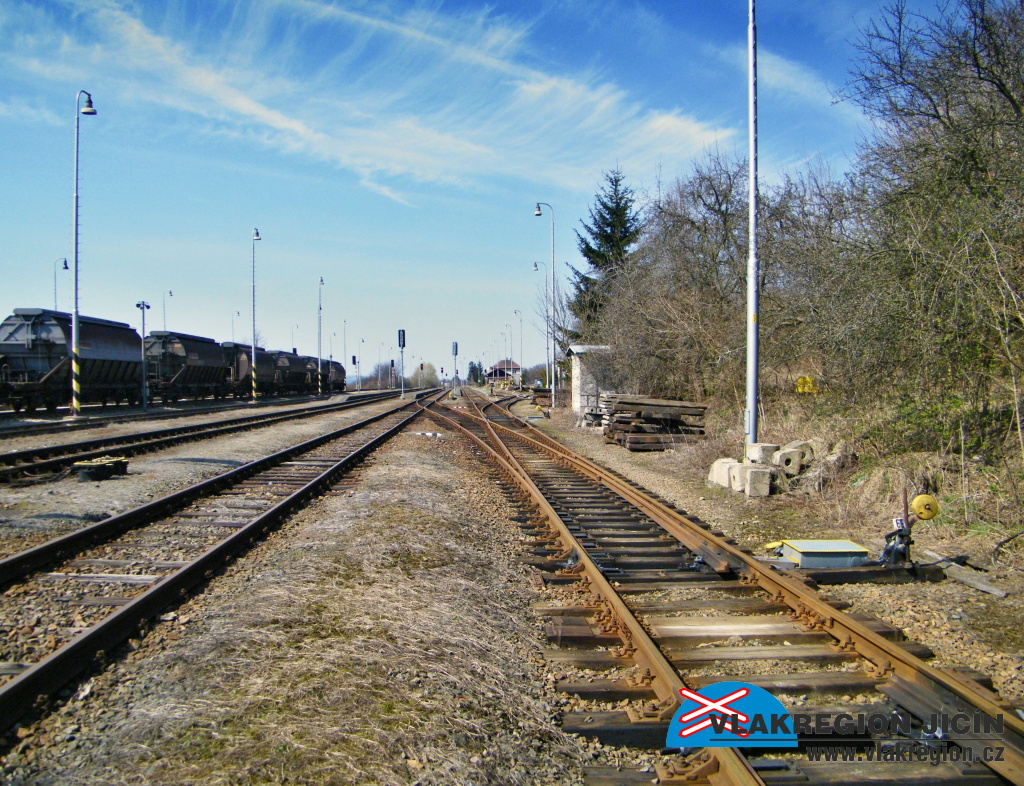

Pohled přes manipulační kolej - vpravo odbočuje kusá kolej (4/2012)

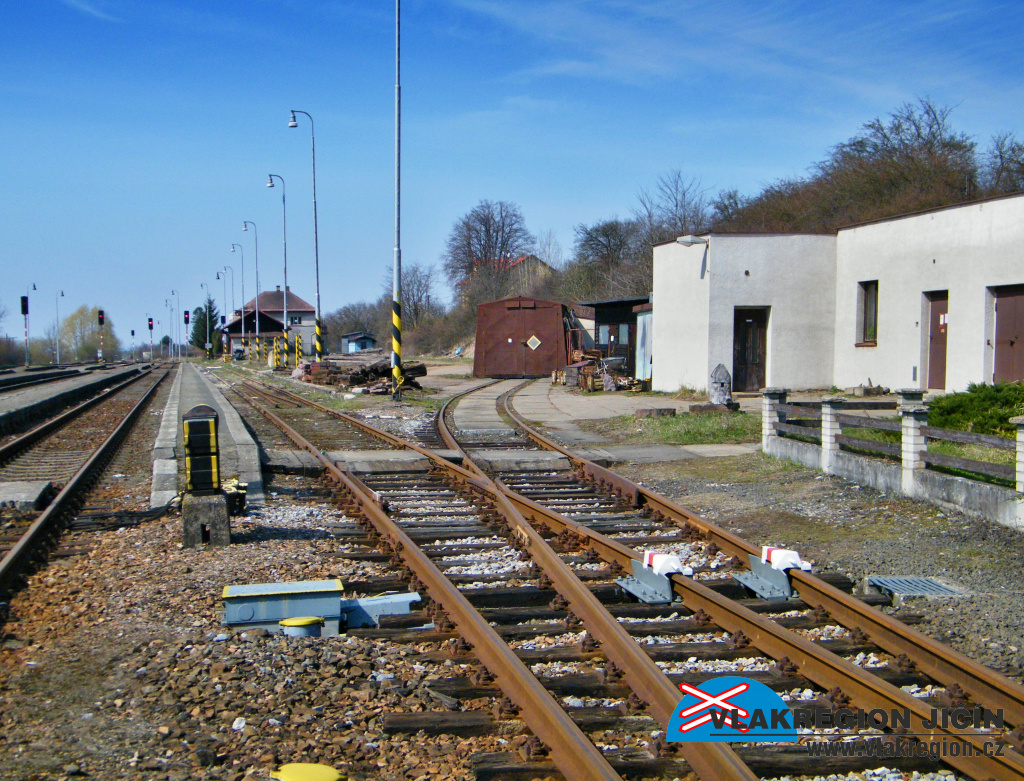

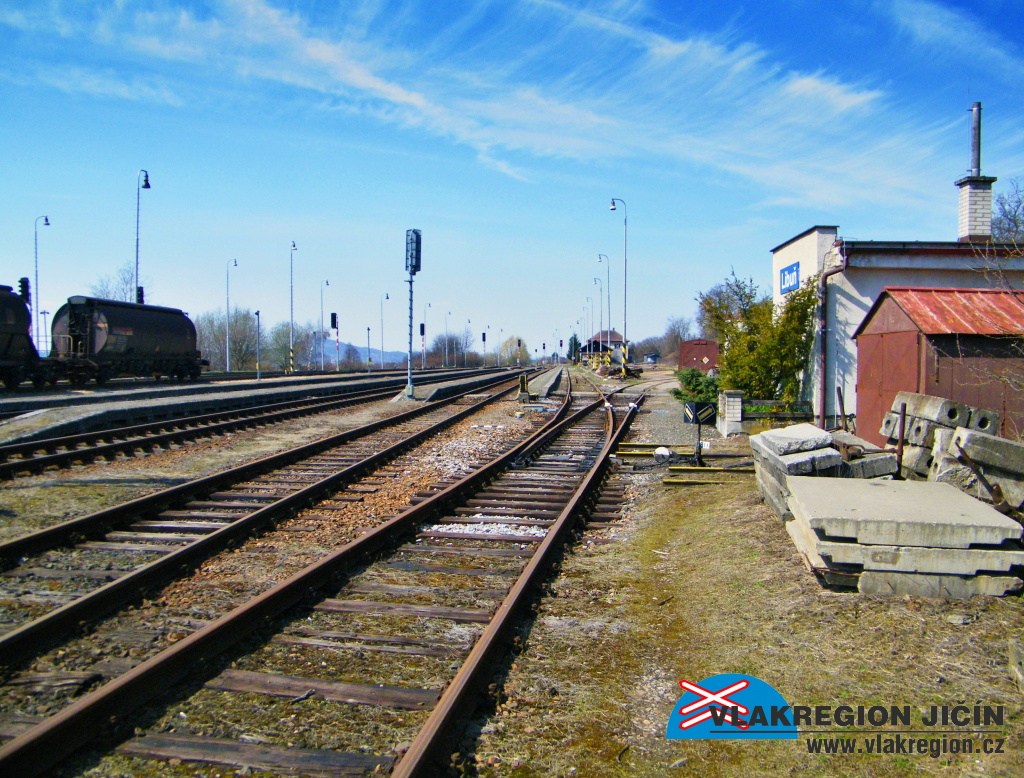

Manipulační kolej a odbočující kusá kolej k provizornímu depu a dílnám (4/2012)

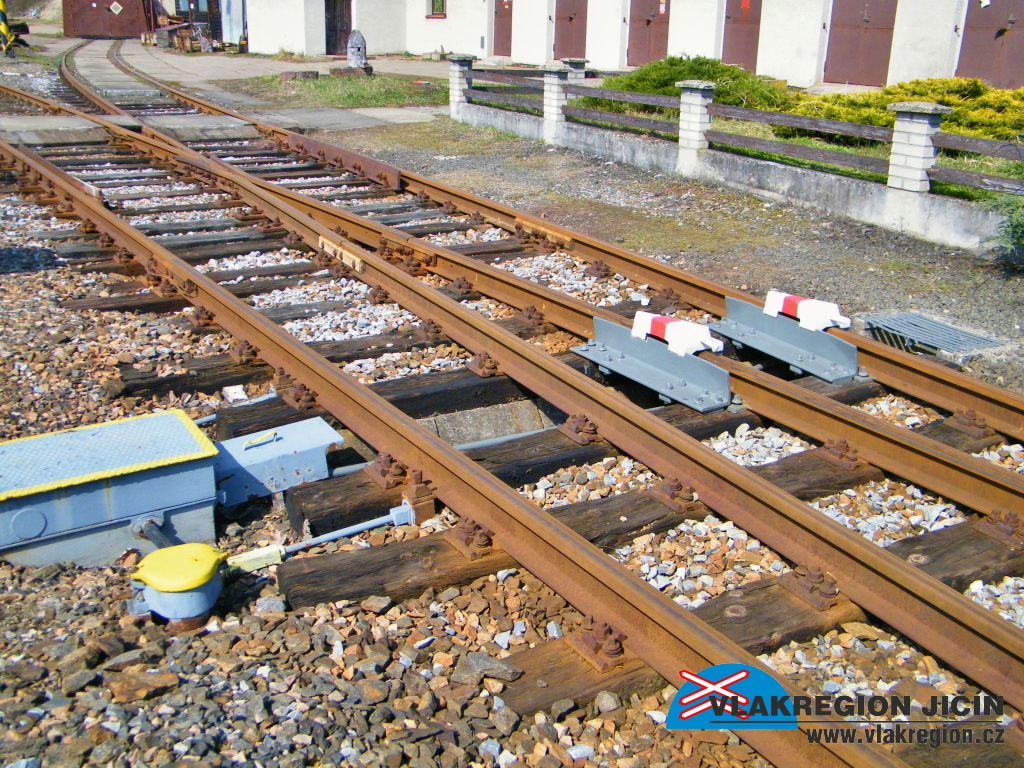

Zajímavé řešení výkolejek umístěných přímo na výměně - jedna pro manipulační a druhá pro kusou kolej (4/2012)

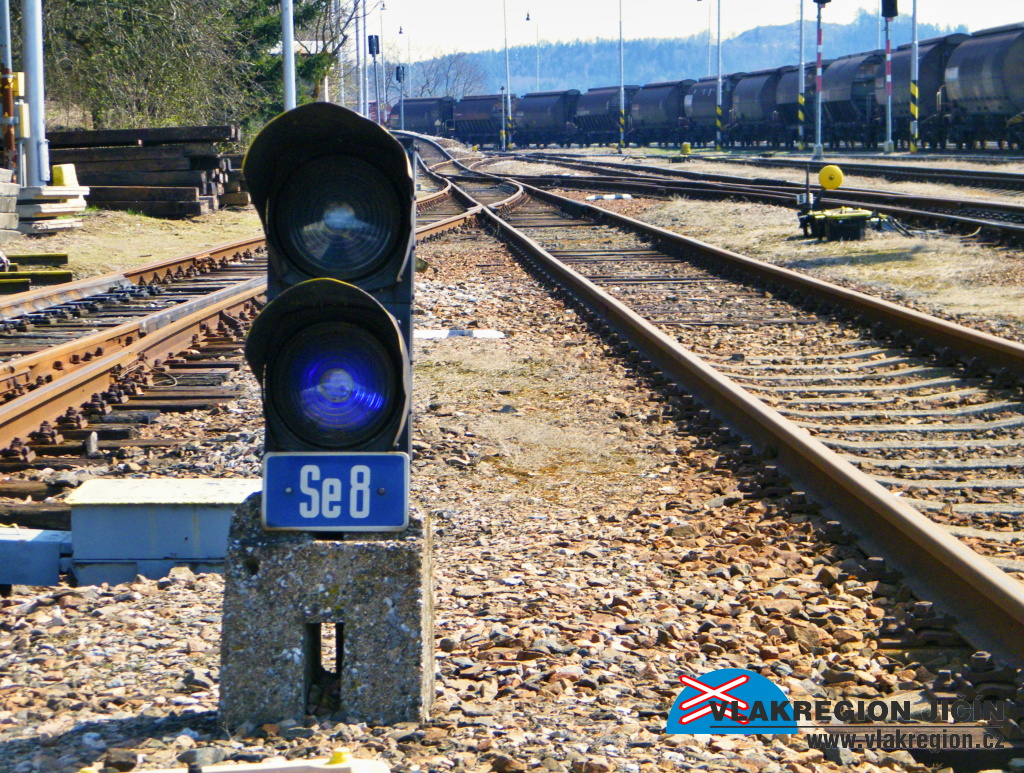

Detail trpasličí návěsti u manipulační koleje (4/2012)


Celkový pohled na návěstidla (4/2012)


Soubor budov libuňské stanice (4/2012)

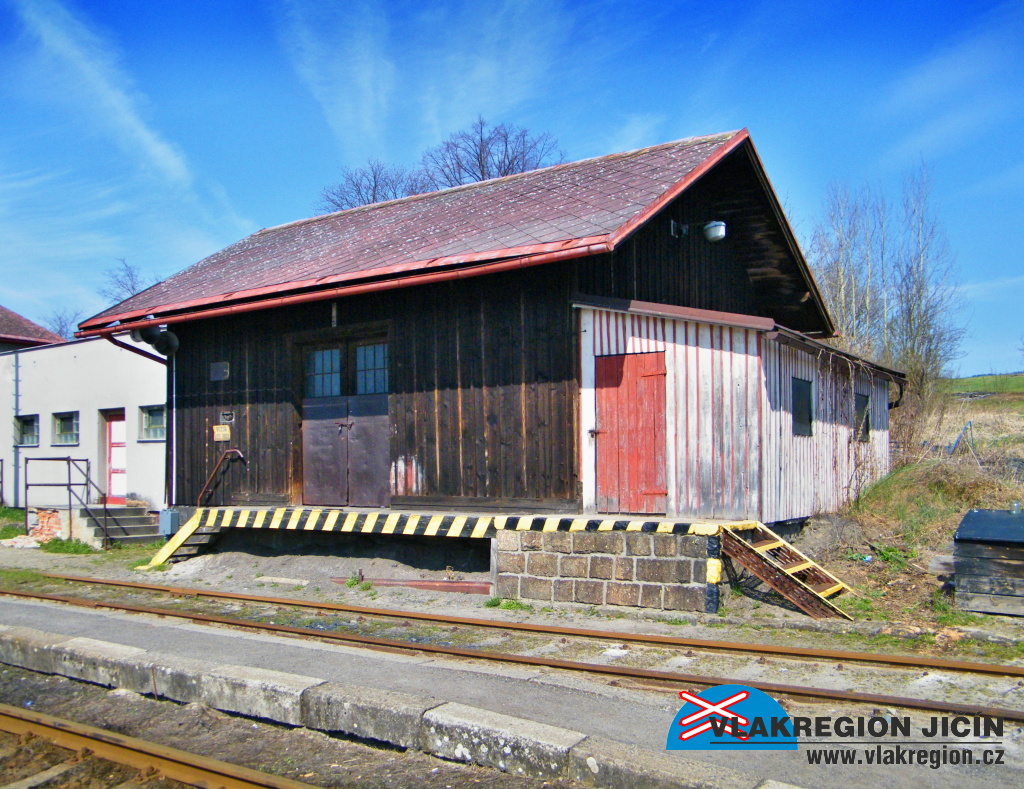

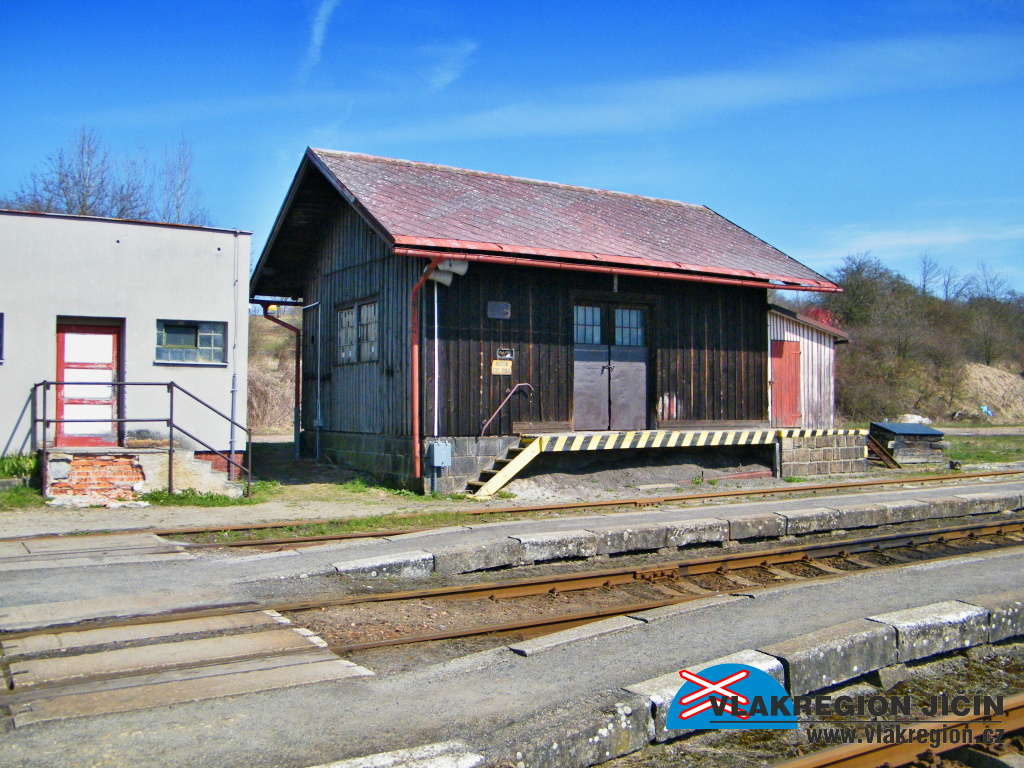

Sklad a nákladiště (4/2012)


Pohled na sklad a nákladiště z úrovňového přechodu (4/2012)

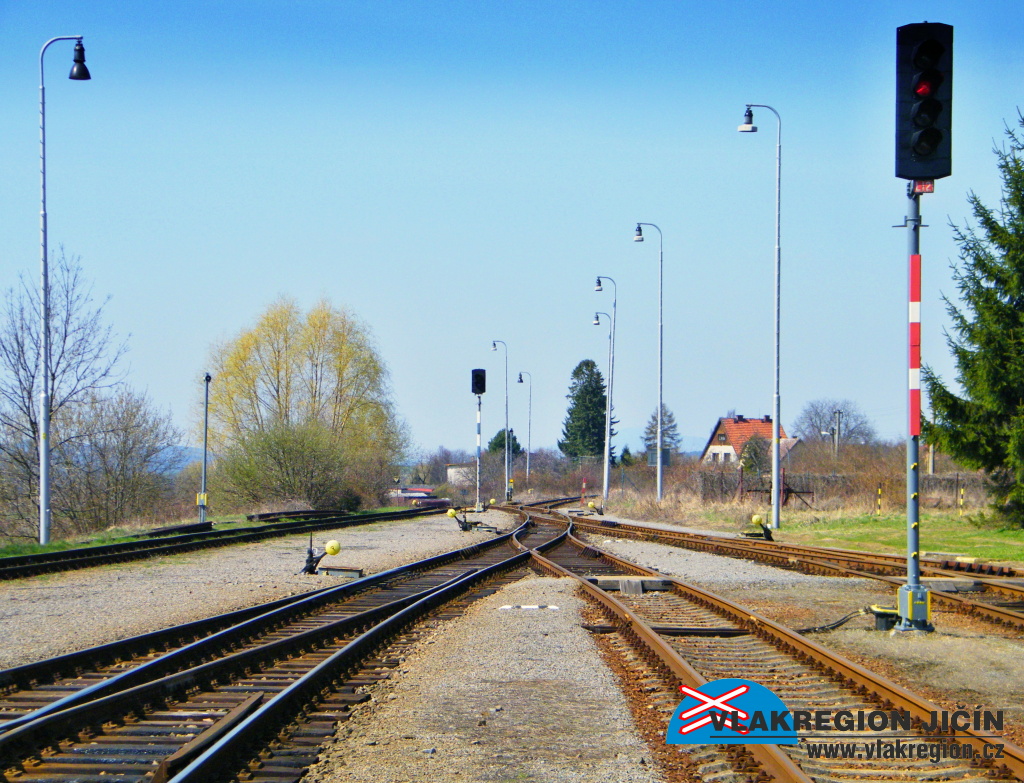

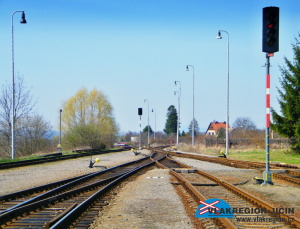

Turnovsko - boleslavské zhlaví stanice - vlevo kolej do Mladé Boleslavi, vpravo do Turnova (4/2012)

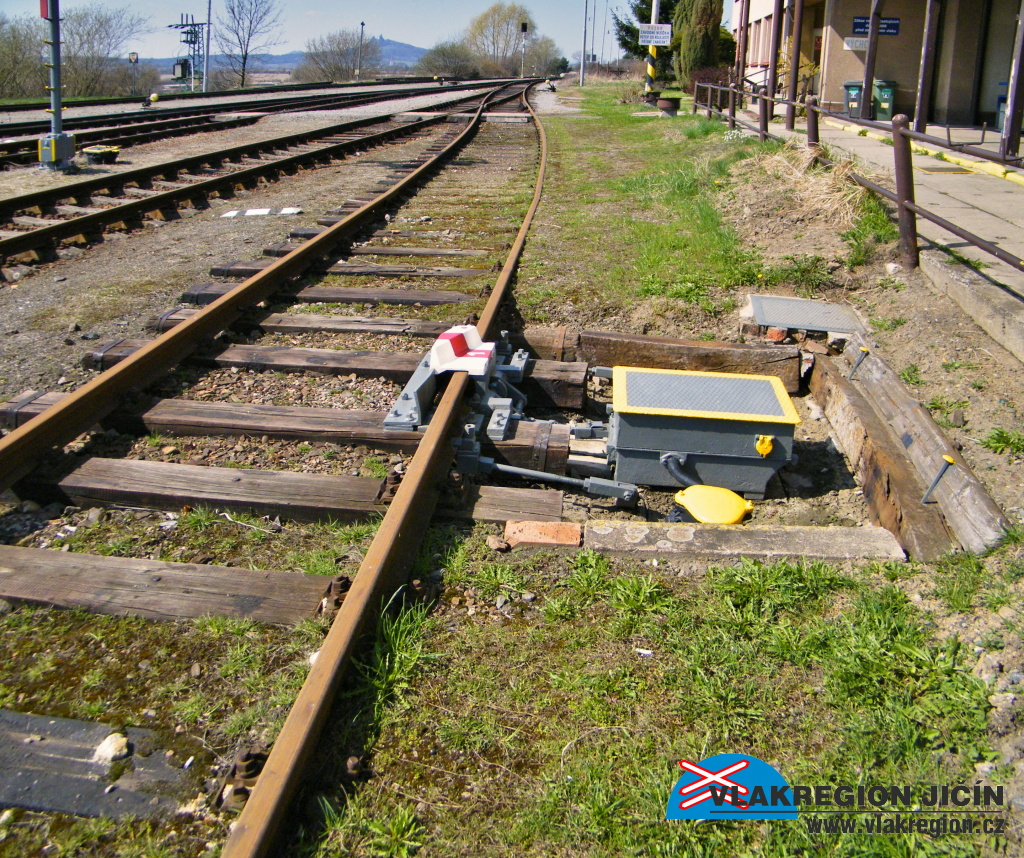

Výkolejka u manipulační koleje (4/2012)

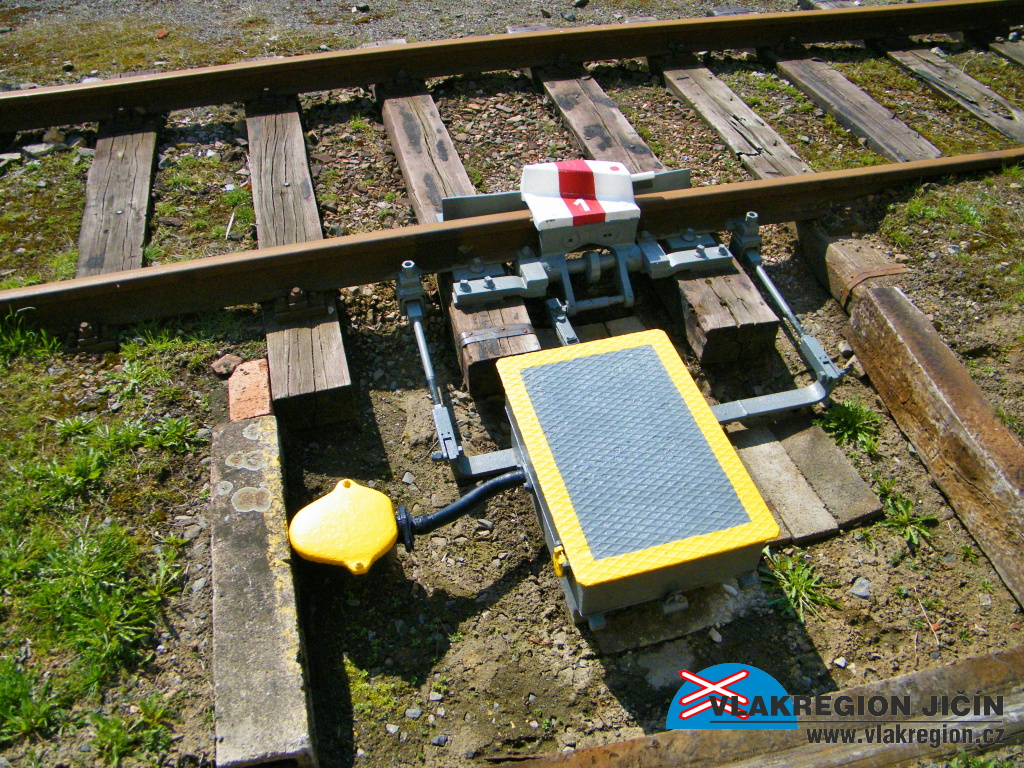

Detail řešení elektromechanické výkolejky (4/2012)

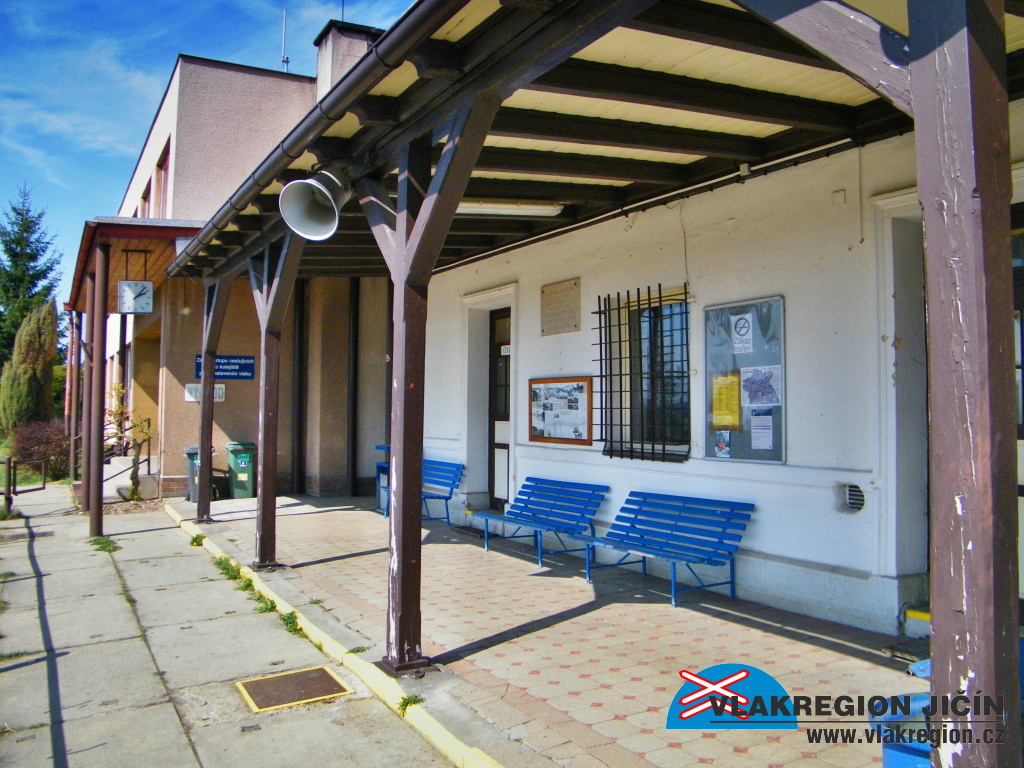

Veranda se vstupem do čekárny - nejstarší zachovaná část budov nádraží (4/2012)

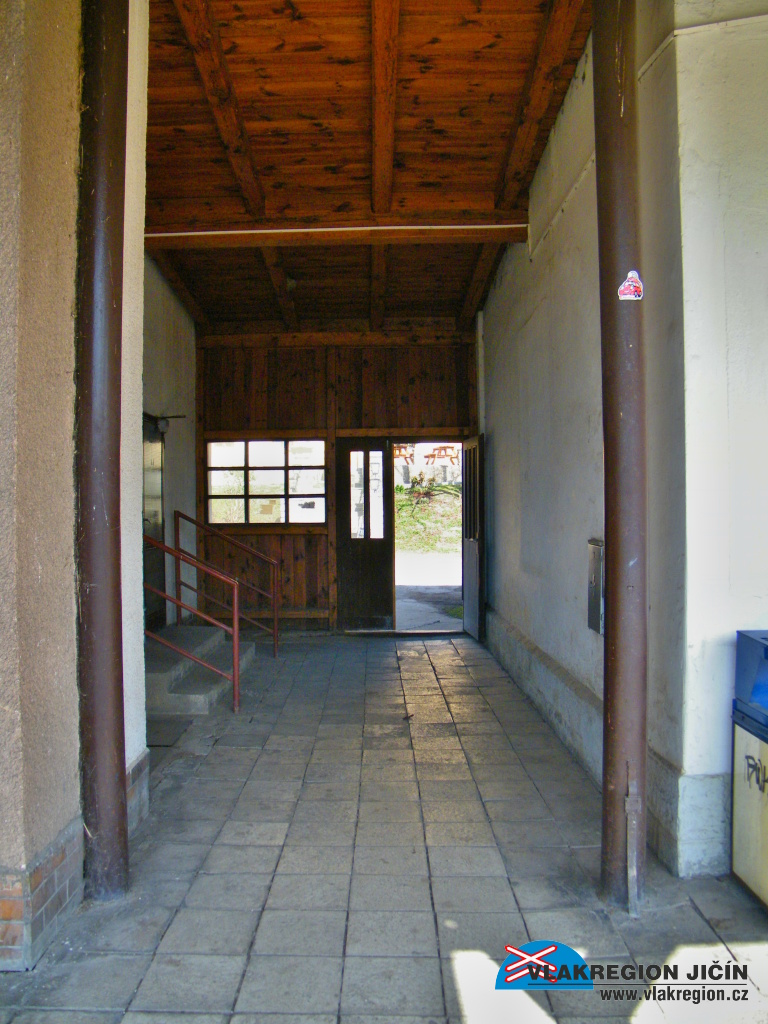

Krytý průchod mezi moderní budovou vlevo a původní vpravo tvoří východ z nádraží (4/2012)

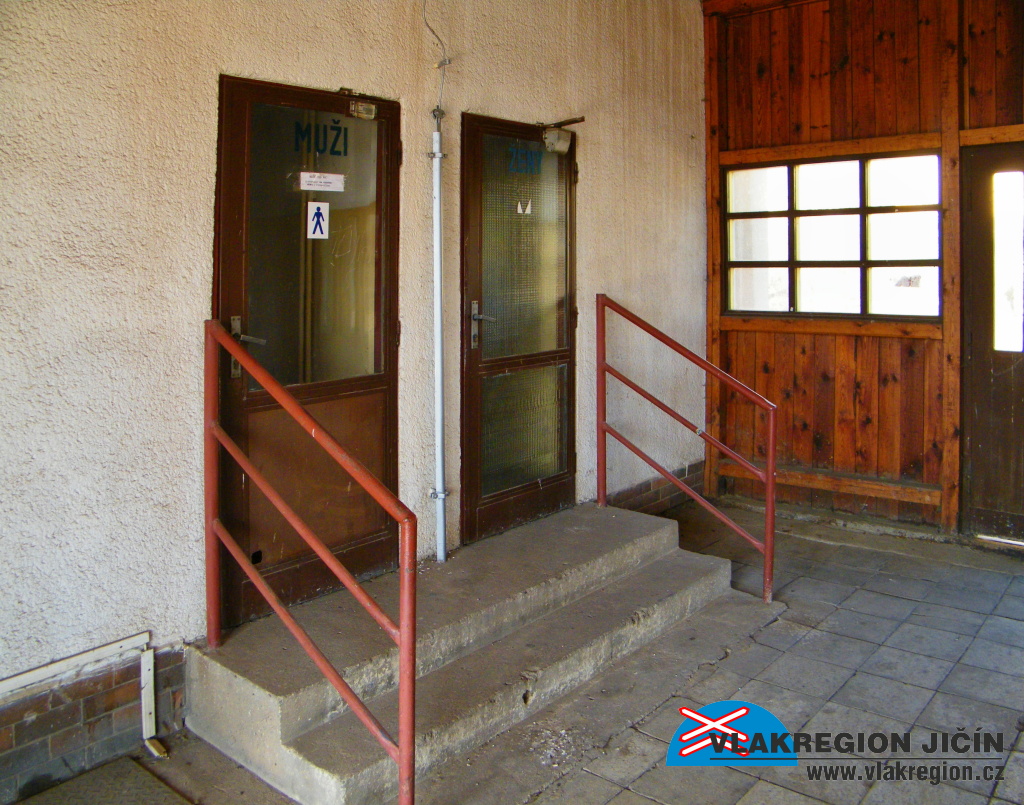

Vchod na WC v průchodu (4/2012)

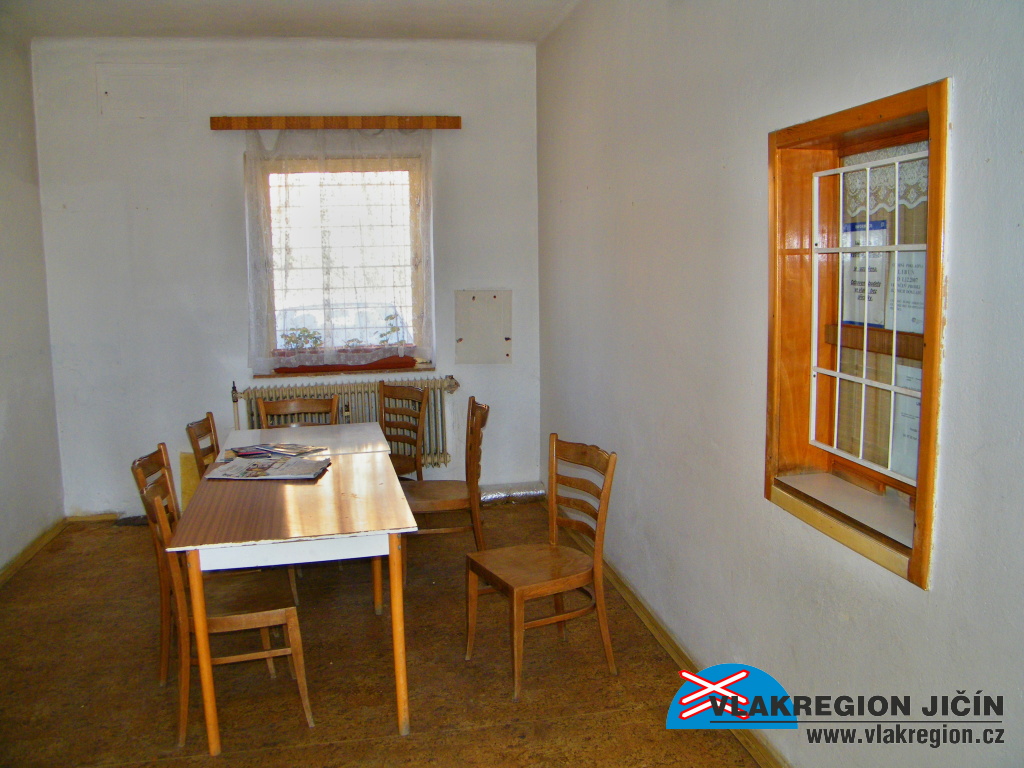

Interiér čekárny s prodejním okénkem (4/2012)

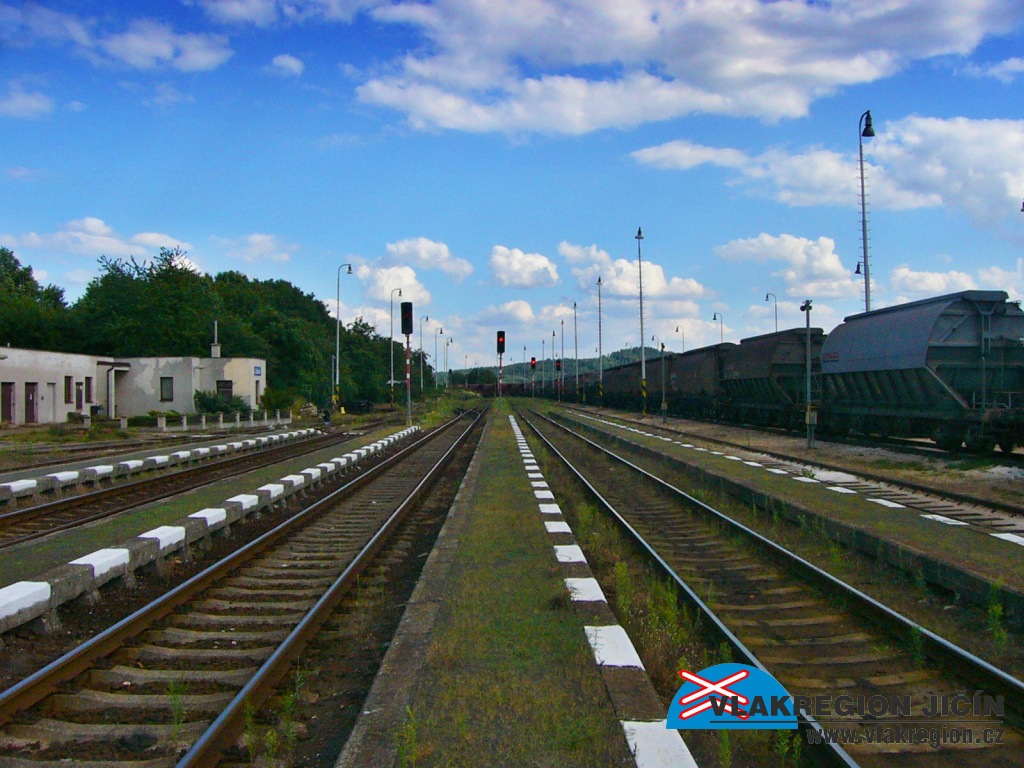

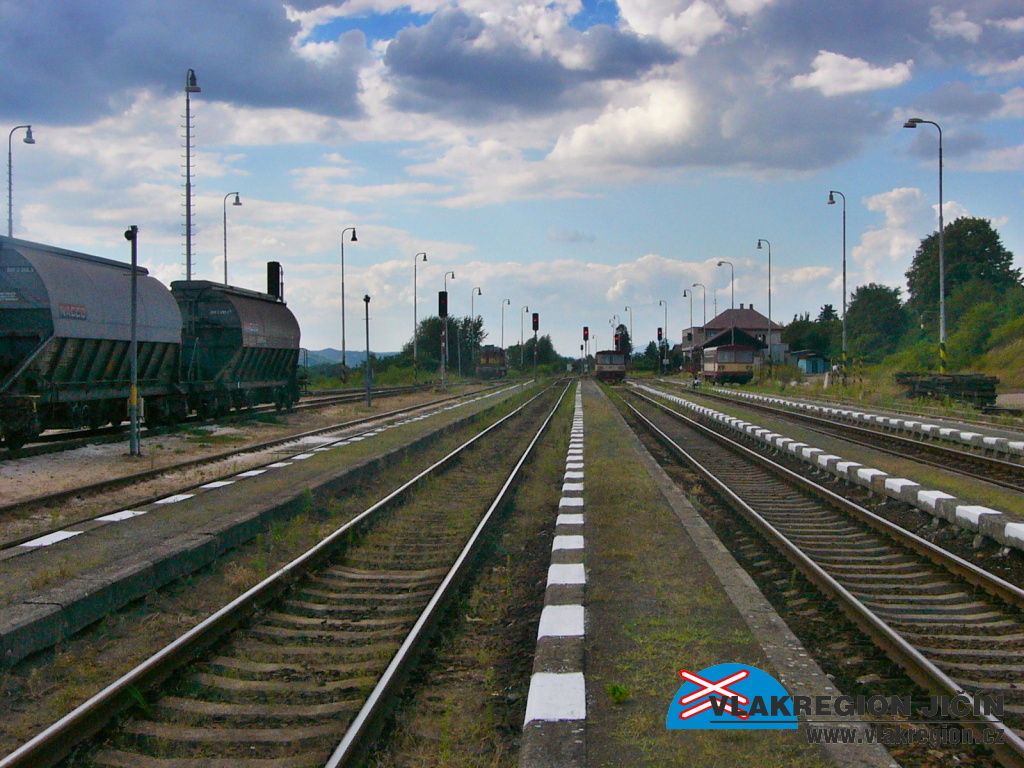

Starší pohled na kolejiště (8/2006)

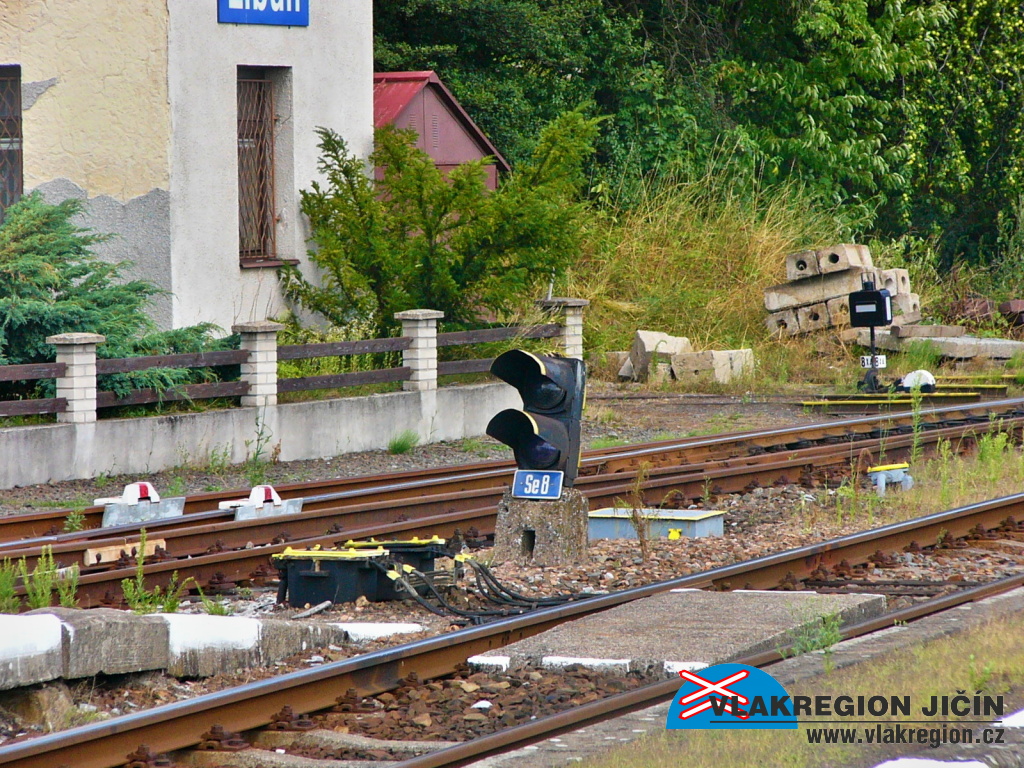

Trpasličí návětidlo (8/2006)


Návěstidla (8/2006)

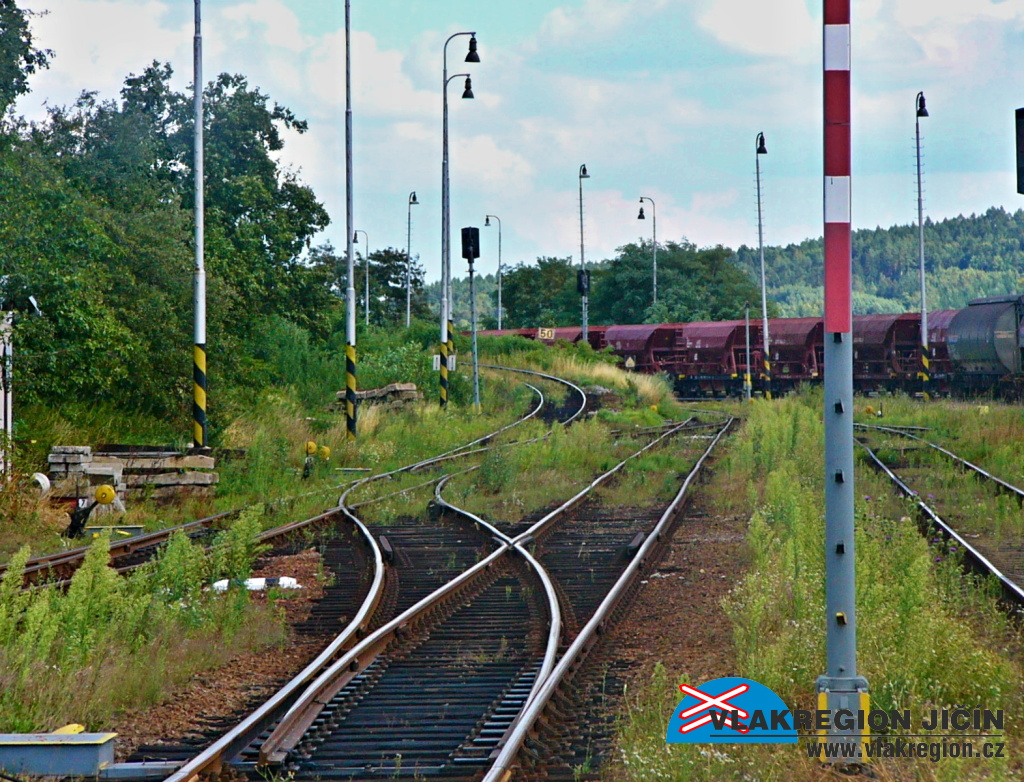

Odbočka a stoupání na Starou Paku (8/2006)


Celkový starší pohled na kolejiště nádraží Libuň (8/2006)

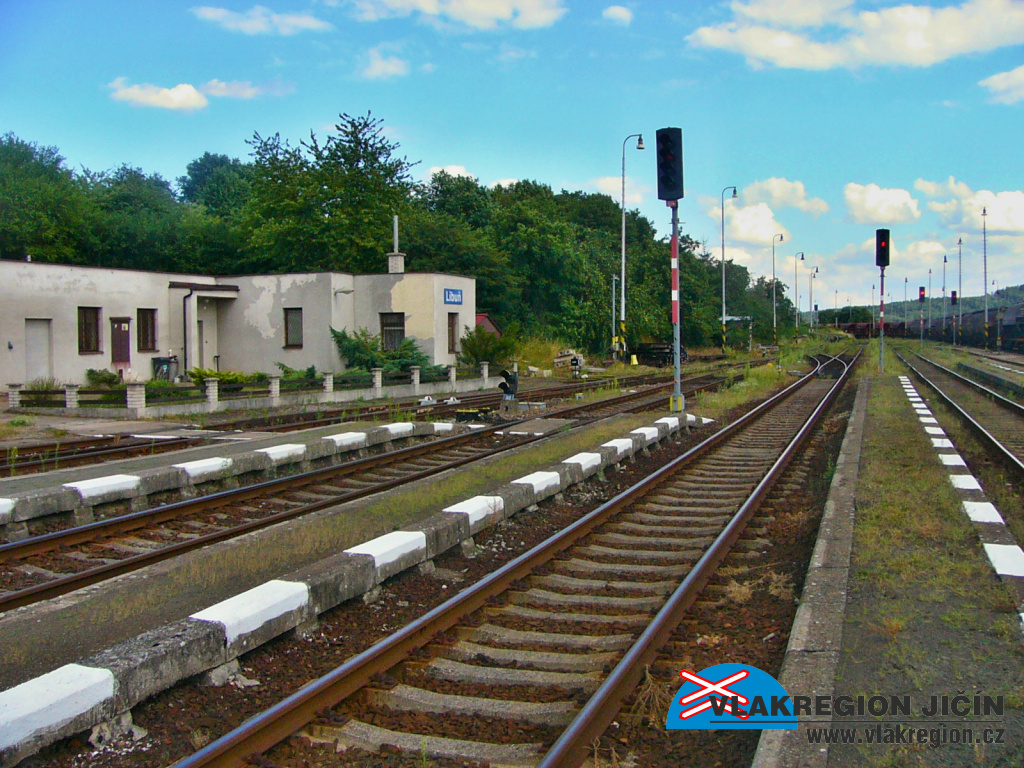

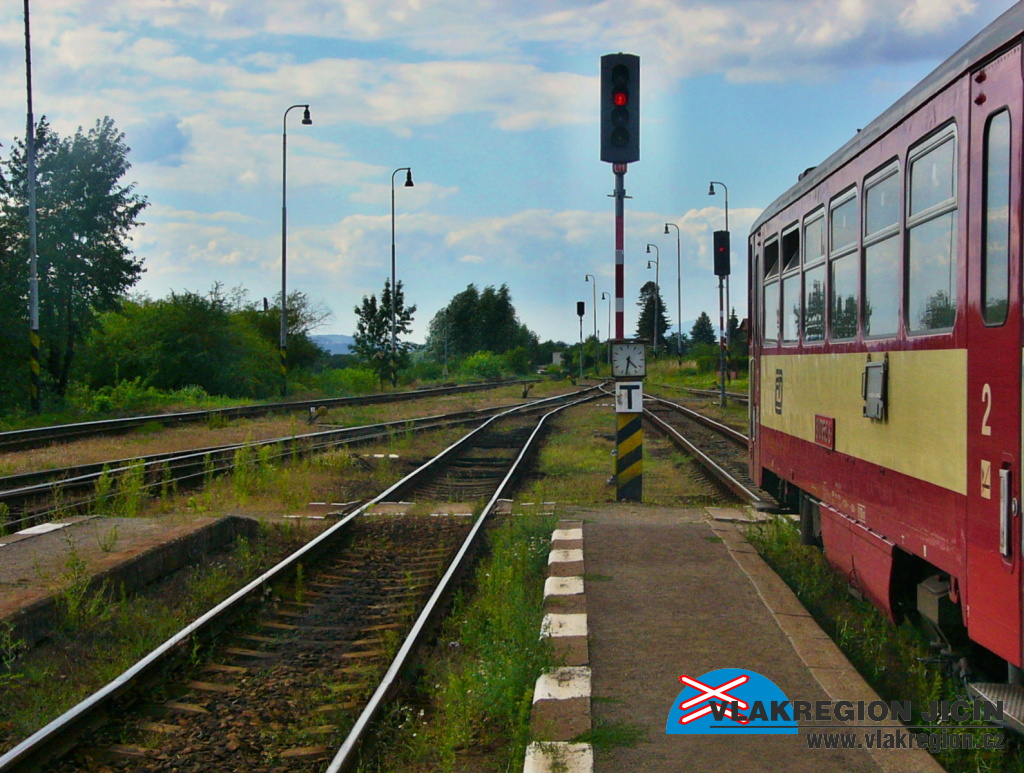

Návěstidlo na turnovsko boleslavské straně (8/2006)

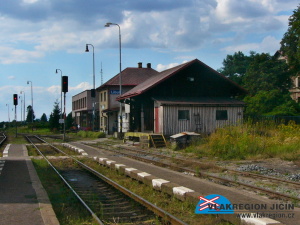

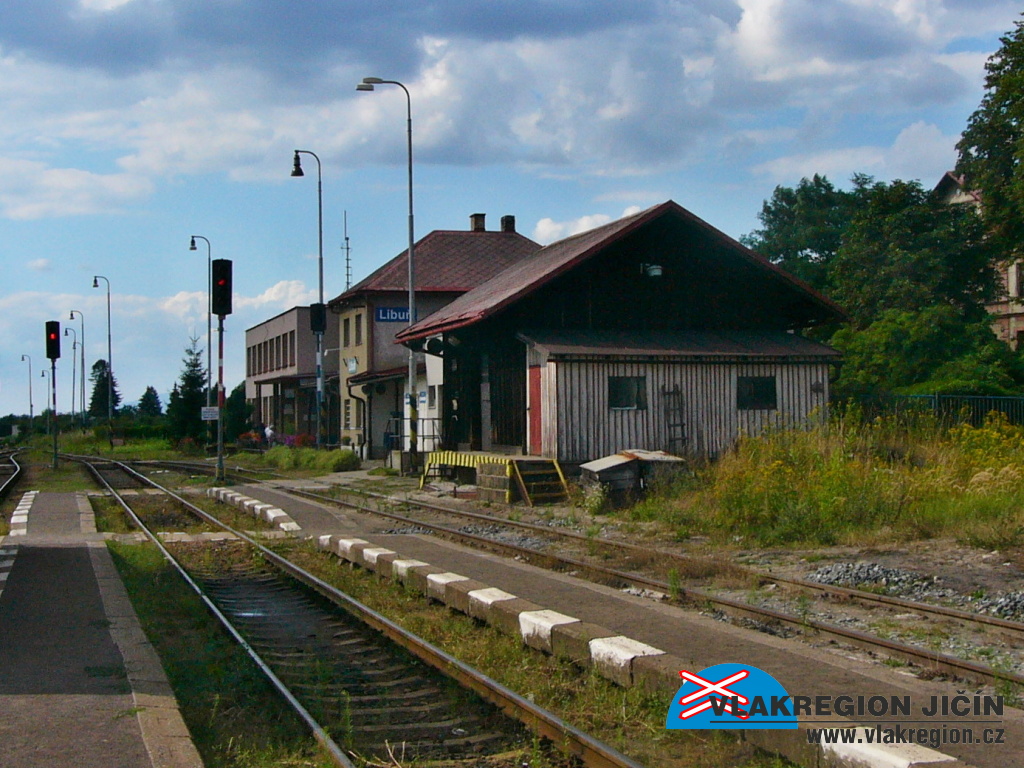

Celkový pohled na soubor budouv z nástupiště (8/2006)

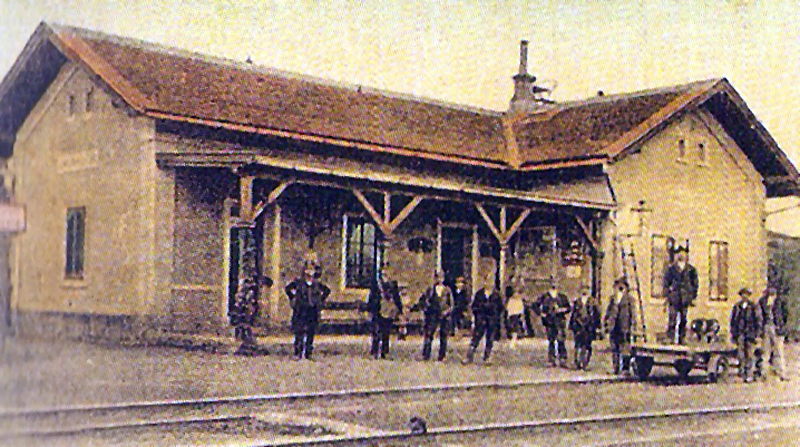

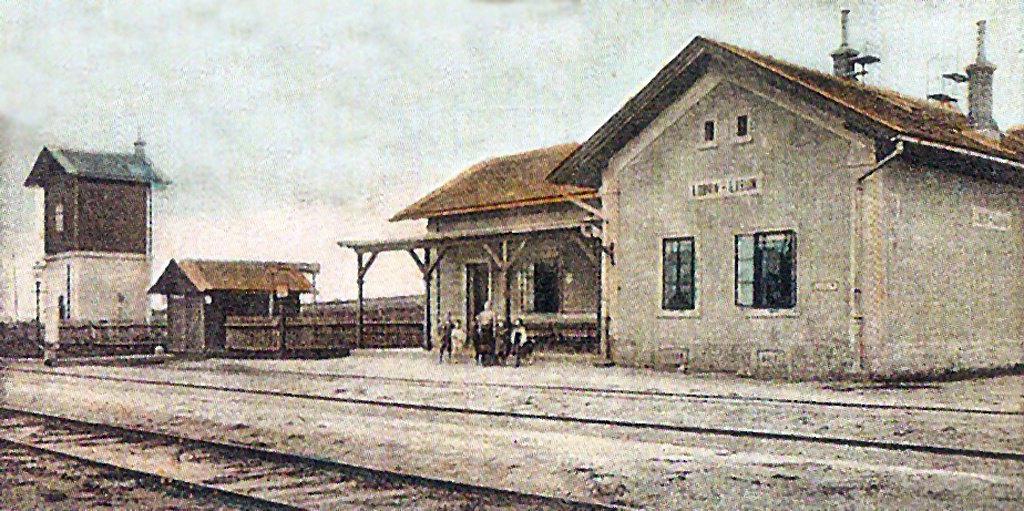

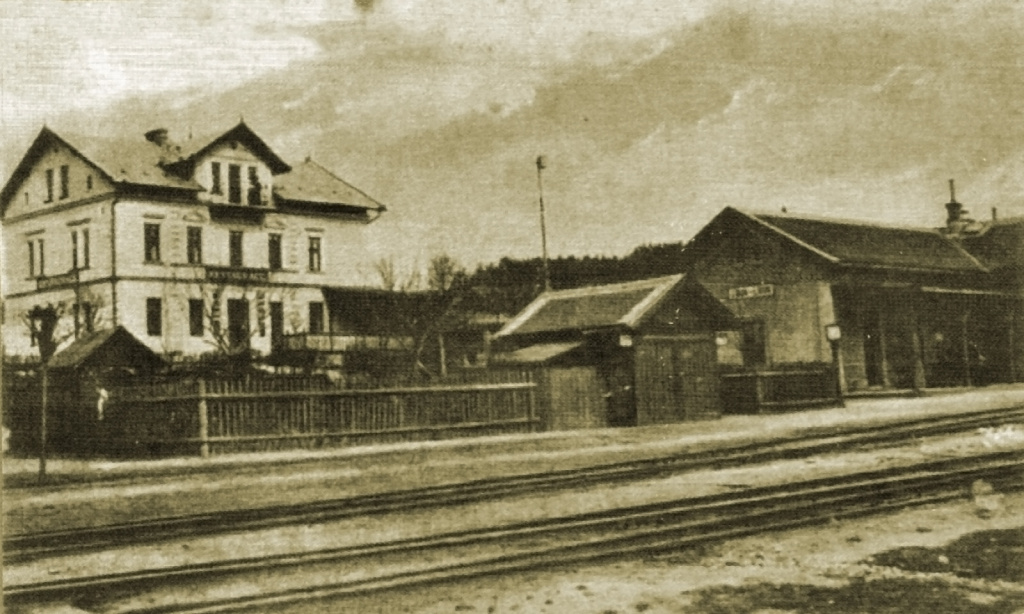

Původní budova nádraží Libuň a toalety s vodárnou (1906) - zdroj: *2) /pohlednice/


Nádraží s pozadím dominantní restaurace - zdroj: *1)

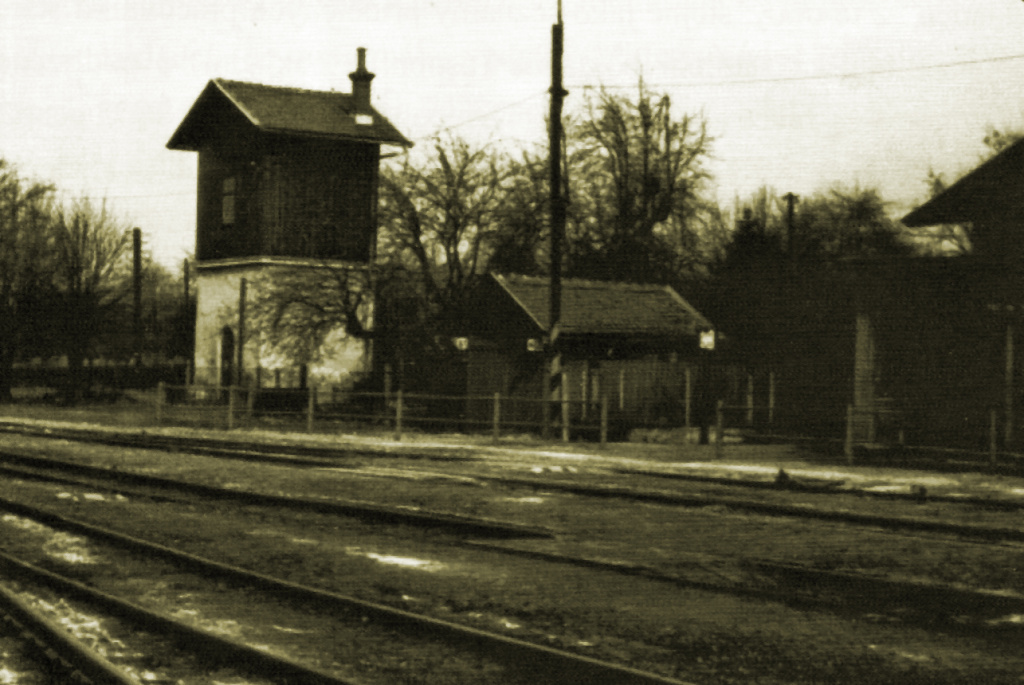

Vodárna v Libuni a toalety - zdroj: *1)

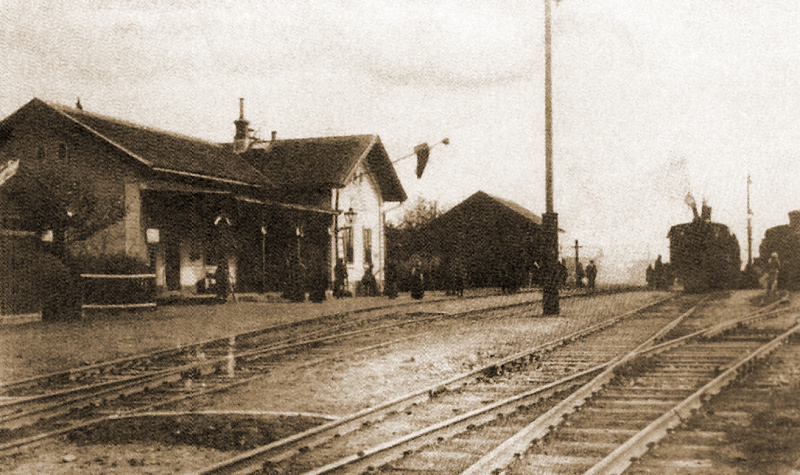

Provoz na libuňském nádraží - zdroj: *2)


Budova libuňského nádraží v počátcích provozu - zdroj: *2)

PANORAMA

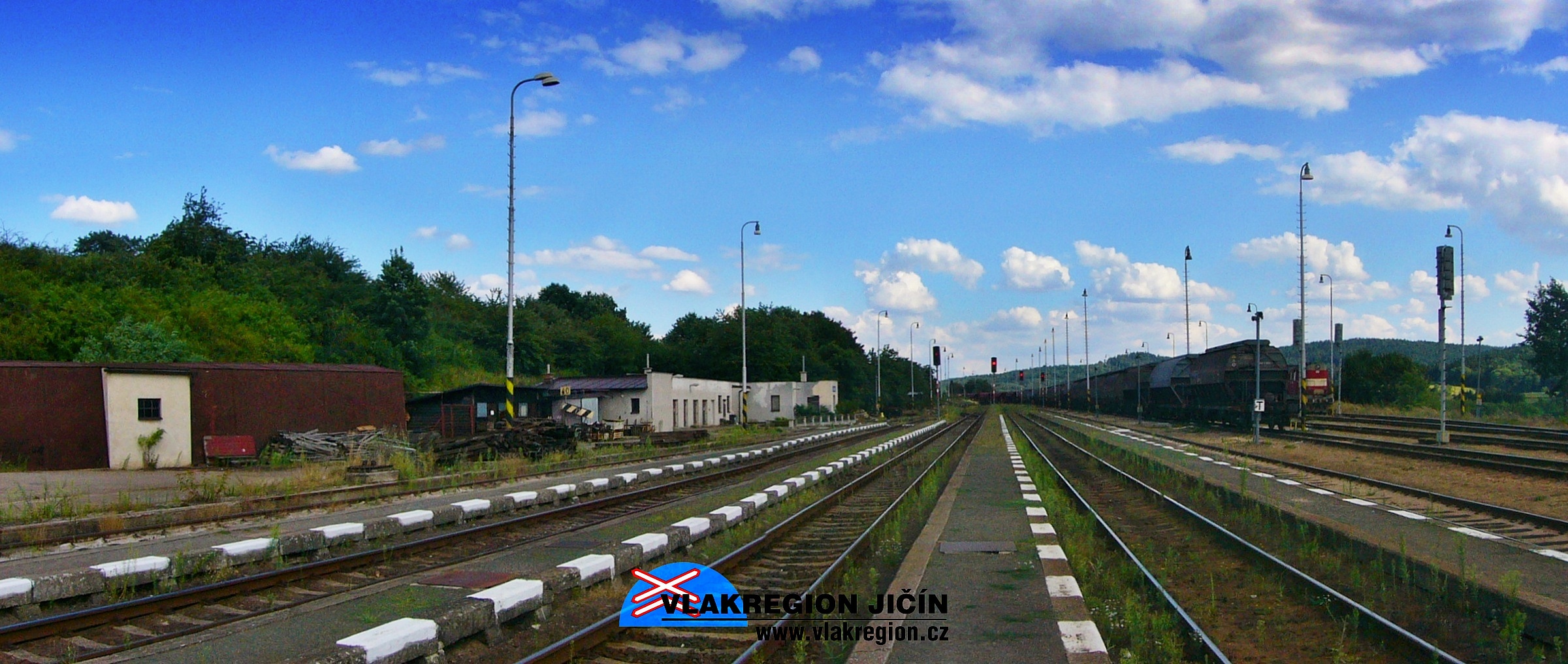

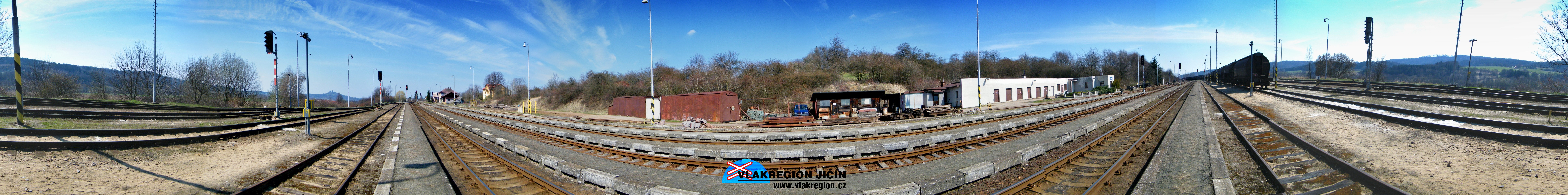

Panorama nádraží od konce nástupišť (4/2012)

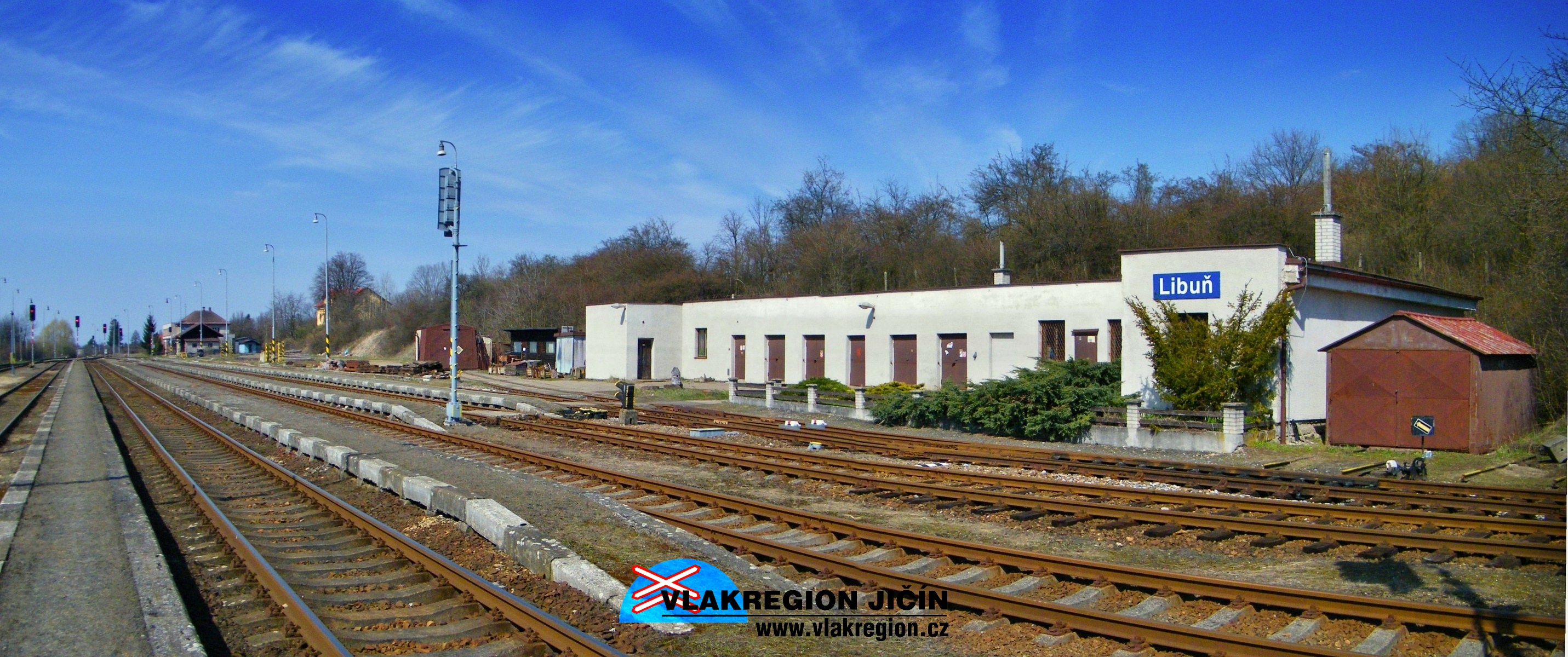

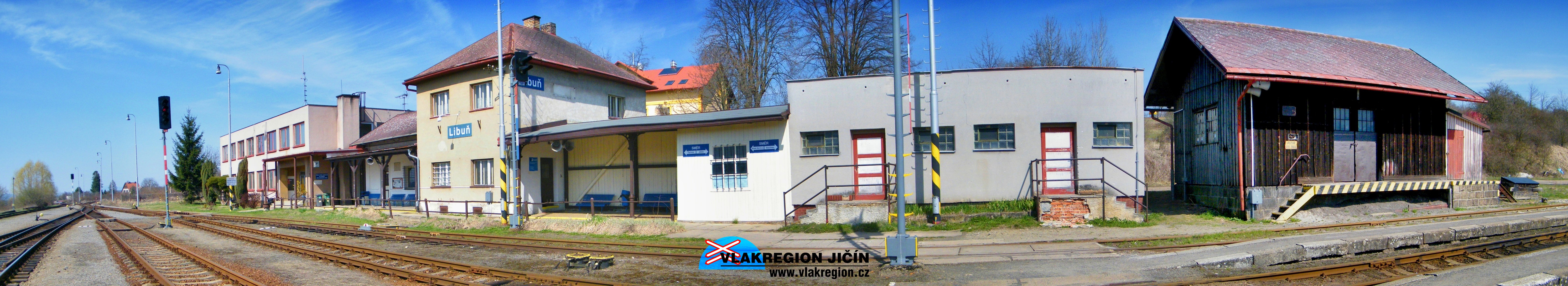

Celkové panorama souboru budov stanice Libuň (4/2012)


Klasický pohled na kolejiště (8/2006)

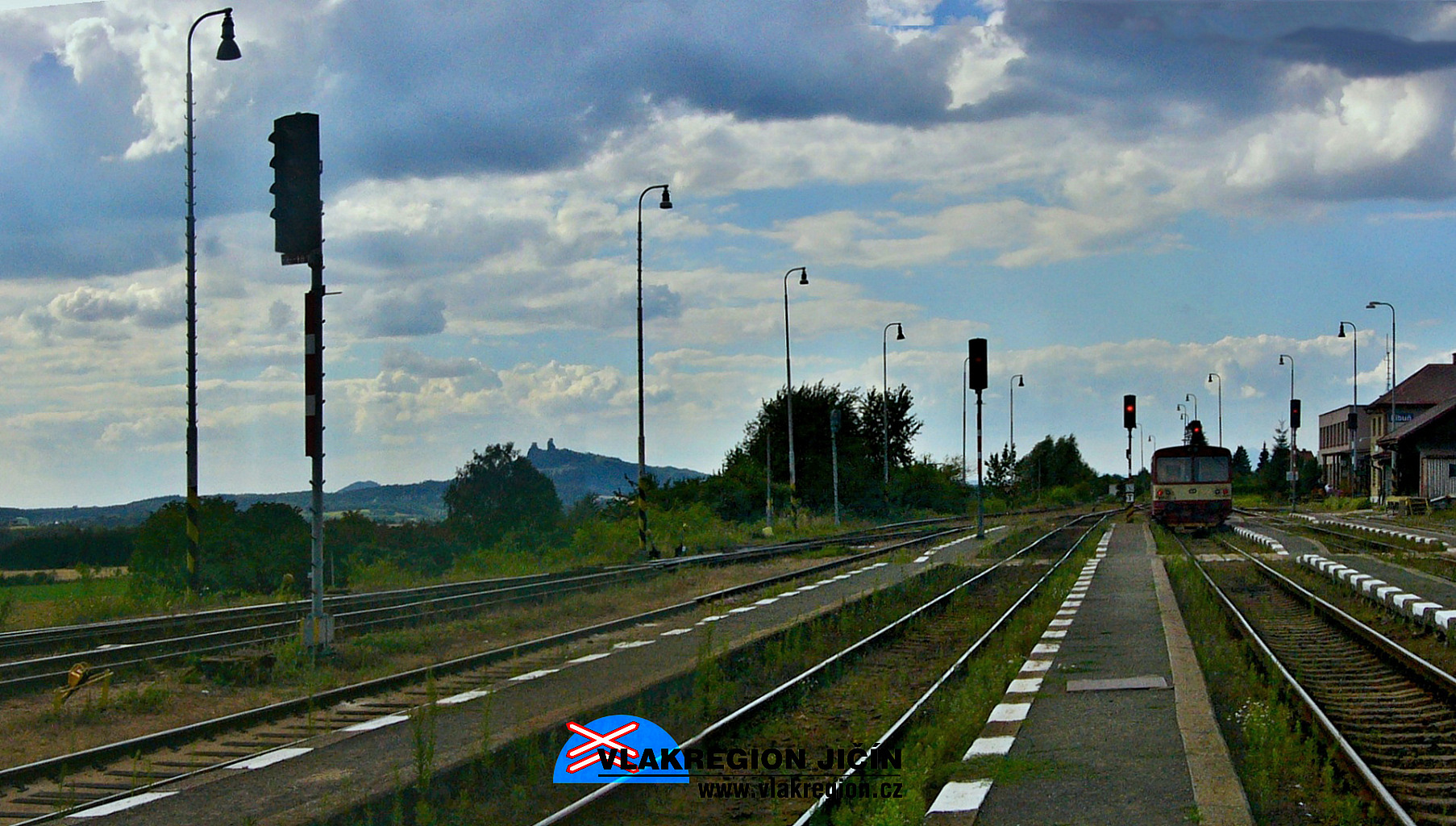

Panorama nádraží s hradem Trosky v pozadí (8/2006)

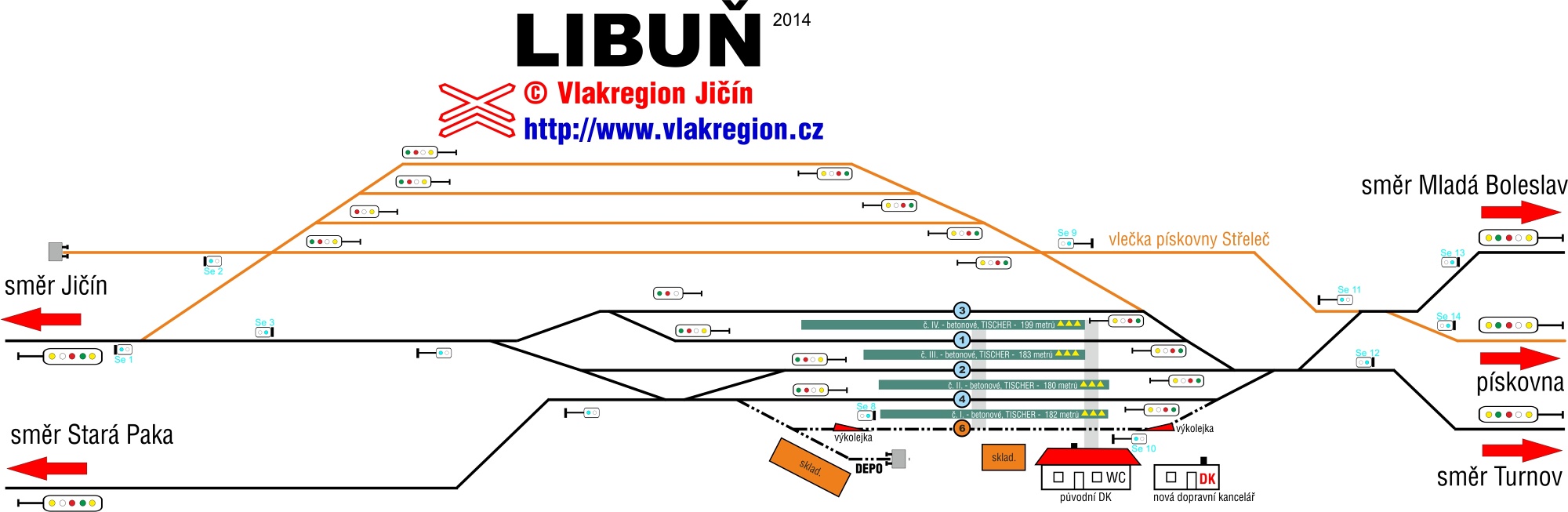

SITUACE STANICE LIBUŇ


kliknutím se zvětší

Mapa stanice Libuň pro další použití ve formátu PDF. © Vlakregion Jičín

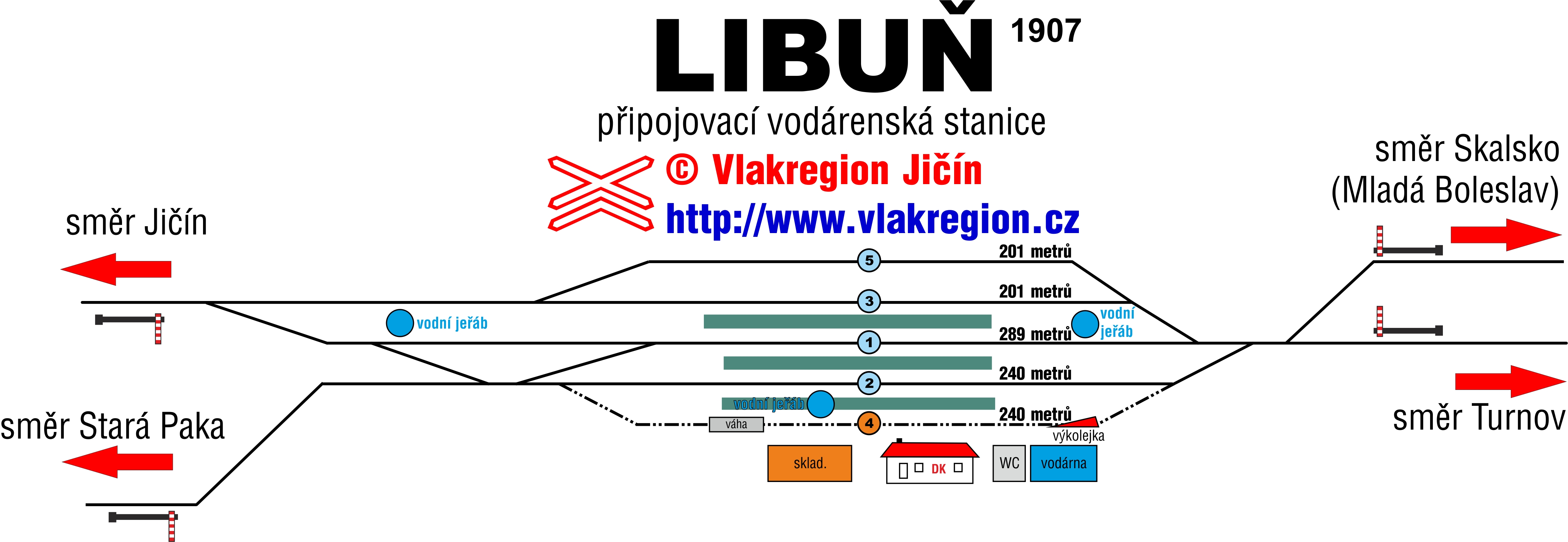

SITUACE STANICE LIBUŇ V ROCE 1907

Mapa stanice Turnov z roku 1903

Mapa stanice Libuň z roku 1907 pro další použití ve formátu PDF. © Vlakregion Jičín

MAPA

Volba zobrazované mapy:

TECHNICKÉ INFORMACE

OBECNÉ INFORMACE

NÁSLEDNÉ DOPRAVNÍ BODY

LIBUŇ
stanice
10,700 km
LIBUŇ
stanice
53,452 km
