Trať 036 Liberec - Tanvald

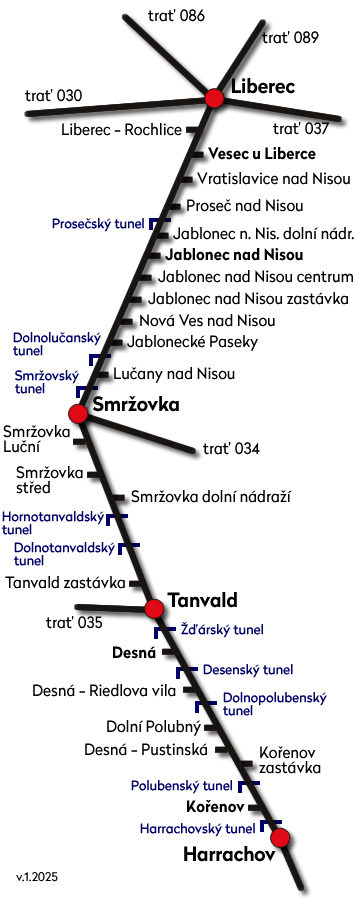

MAPA

PŘÍPOJNÉ TRATĚ

Liberec
030 - Liberec - Turnov - Stará Paka - Jaroměř
037 - Liberec - Frýdlant v Čechách - Černousy
086 - Liberec - Česká Lípa
089 - Liberec - Hrádek n. Nis. - Varnsdorf - Rybniště
Smržovka
034 - Smržovka - Josefův Důl
Tanvald
035 - Železný Brod - Tanvald

KRÁTCE K HISTORII TRATI

První část trati byla zprovozněna v úseku Liberec - Jablonec nad Nisou a ke slavnostnímu zprovoznění došlo 25. listorpau 1888, a železniční dopravu zde provozovala Jihoseveroněmecká spojovací dráha, další část trati byla zprovozněna počátkem října 1894 a bylo jím pokračování trati z Jablonce do Tanvaldu. Na úsek z Tanvaldu do Kořenova vyjely vlaky 1. července 1902 a úsek z Kořenova do Harrachova byl zprovozněn na podzim téhož roku 1.října, dopravu zde provozovaly Pruské státní dráhy.

JÍZDNÍ ŘÁDY

Do roku 2005 byla trať 036 trasována v úseku Liberec - Tanvald - Železný Brod a trať 035 byla úsekem Tanvald - Harrachov. Poté došlo k přečíslování a úsek Tanvald Harrachov se stal součástí trati 036 a úsek Tanvald Železný Brod jako samostatná trať 035.

SPECIFIKACE

Číslo trati: 036
GVD (Grafikon veškeré dopravy): 548
Typ dopravy: s veškerou dopravou
Historické úseky: 1
Trakce: nezávislá (neelektrifikováno)
Počet kolejí: 1
Rozchod kolejí: 1435
Kategorie trati: regionální
Provoz na trati: obousměrný
Tunely: 10
Začátek tratě (název): Liberec
Kilometrická poloha začátku tratě (km): 0,000
Konec tratě (název): Harrachov
Kilometrická poloha konce tratě (km): 38,940
Celková délka (km): 38,940
Maximální sklon (promile): 58 (!)
Zábrzdná vzdálenost (m): Liberec - Tanvald 400 m
Normativ délky osobního vlaku (m): Liberec - Tanvald 80, Tanvald - Harrachov 60
Normativ délky nákladního vlaku (m): Liberec - Tanvald 157, Tanvald - Harrachov 220
Organizování drážní dopravy : Liberec - Tanvald D2, Tanvald - Harrachov D3 (D40)
Traťová třída: C3/55/60 (Liberec - Tanvald) skupina přechodnosti 2, A1 (Tanvald - Harrachov),
Maximální rychlost: 60 km/h
Vlakový zabezpečovač: není
Ostatní: úseky s ozubnicí

SEZNAM STANIC A ZASTÁVEK

název	typ	km	n.výš.	pozn.
Liberec	stanice	0,000	372	030, 037, 086, 089
Liberec - Rochlice	zastávka	2,234	369
Vesec u Liberce	stanice	3,775	368
Vratislavice nad Nisou	zastávka	4,734	386
Proseč nad Nisou	zastávka	7,094	392
Jablonec nad Nisou dolní nádraží	stanice	10,836	468
Jablonec nad Nisou	stanice	12,185	497
Jablonec nad Nisou centrum	zastávka	13,223	510
Jablonec nad Nisou zastávka	zastávka	14,082	516
Nová Ves nad Nisou	zastávka	15,047	526	nákladiště
Jablonecké Paseky	zastávka	16,346	544
Lučany nad Nisou	zastávka	19,250	606
Smržovka	stanice	20,689	600	034
Smržovka - Luční	zastávka	21,806	583
Smržovka - střed	zastávka	22,350	560
Smržova dolní nádraží	zastávka	24,438	512
Tanvald zastávka	zastávka	26,548	472
Tanvald	stanice	27,390	468	035
Desná	stanice	28,822	497	D3
Desná - Riedlova vila	zastávka	29,904	509
Dolní Polubný	zastávka	30,636	545
Desná - Pustinská	zastávka	31,567	594
Kořenov zastávka	zastávka	32,580	647
Kořenov	stanice	34,257	695	D3
Harrachov	stanice	38,940	744	D3

TUNELY

PROSEČSKÝ TUNEL s délkou 67,8 m v úseku mezi dopravními body Proseč nad Nisou a Jablonec nad Nisou dolní nádraží - kilometráž: počátek 10,141 km a konec 10,209 km
DOLNOLUČANSKÝ TUNEL s délkou 82 m v úseku mezi dopravními body Jablonecé Paseky a Lučany nad Nisou- kilometráž: počátek 17,836 km a konec 17,918 km
SMRŽOVSKÝ TUNEL s délkou 417 m v úseku mezi dopravními body Lučany nad Nisou a Smržovka - kilometráž: počátek 19,616 km a konec 20,033 km
HORNOTANVALDSKÝ TUNEL s délkou 71 m v úseku mezi dopravními body Smržovka dolní nádraží a Tanvald zastávka - kilometráž: počátek 25,654 km a konec 25,725 km
DOLNOTANVALDSKÝ TUNEL s délkou 48 m v úseku mezi dopravními body Smržovka dolní nádraží a Tanvald zastávka - kilometráž: počátek 25,967 km a konec 26,015 km
ŽĎÁRSKÝ TUNEL s délkou 67,2 m v úseku mezi dopravními body Tanvald a Desná - kilometráž: počátek 27,776 km a konec 27,844 km
DESENSKÝ TUNEL s délkou 253 m v úseku mezi dopravními body Desná a Desná Riedlova vila - kilometráž: počátek 29,438 km a konec 29,691 km
DOLNOPOLUBENSKÝ TUNEL s délkou 166,3 m v úseku mezi dopravními body Desná Riedlova vila a Dolní Polubný - kilometráž: počátek 30,376 km a konec 30,542 km
POLUBENSKÝ TUNEL s délkou 940 m v úseku mezi dopravními body Kořenov zastávka a Kořenov - kilometráž: počátek 32,691 km a konec 33,631 km
HARRACHOVSKÝ TUNEL s délkou 279,7 m v úseku mezi dopravními body Kořenov a Harrachov - kilometráž: počátek 36,773 km a konec 37,053 km
