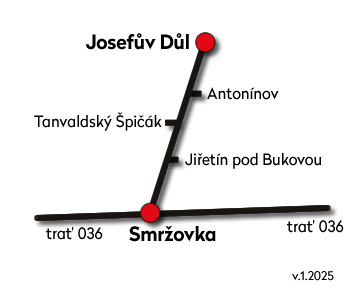

MAPA
KRÁTCE K HISTORII TRATI
Trať vystavěna jako odbočka dráhy z Liberce do Tanvaldu a byla zprovozněna společně s tímto úsekem 15. října 1894. Dráhu vystavěla společnost Liberecko-jablonecko-tanvaldská dráha a ta do doby zestátnění v roce 1930 provozovala na trati dopravu.
JÍZDNÍ ŘÁDY
SPECIFIKACE
- Číslo trati: 034
- GVD (Grafikon veškeré dopravy): 548
- Typ dopravy: s veškerou dopravou
- Historické úseky: 1
- Trakce: nezávislá (neelektrifikováno)
- Počet kolejí: 1
- Rozchod kolejí: 1435
- Kategorie trati: regionální
- Provoz na trati: obousměrný
- Tunely: 0
- Začátek tratě (název): Smržovka
- Kilometrická poloha začátku tratě (km): 0,000
- Konec tratě (název): Josefův Důl
- Kilometrická poloha konce tratě (km): 6,694
- Celková délka (km): 6,694
- Maximální sklon (promile): 23
- Zábrzdná vzdálenost (m): 400 m
- Normativ délky osobního vlaku (m): 20
- Normativ délky nákladního vlaku (m): 80
- Organizování drážní dopravy: D1
- Traťová třída: C3/50, skupina přechodnosti 2
- Typ zabezpečovacího zařízení:automatické hradlo bez návěstního bodu
- Maximální rychlost: 50 km/h
- Vlakový zabezpečovač: není
PŘÍPOJNÉ TRATĚ
SEZNAM STANIC A ZASTÁVEK
| název |
typ |
km |
n.výš. |
pozn. |
| Smržovka |
stanice |
0,000 |
600 |
036 |
| Jiřetín pod Bukovou |
zastávka |
3,109 |
527 |
nákladiště |
| Tanvaldský Špičák |
stanice |
3,625 |
533 |
|
| Antonínov |
zastávka |
5,498 |
561 |
|
| Josefův Důl |
stanice |
6,694 |
578 |
nákladiště |
