(041) - TURNOV - TURNOVSKÝ MOST "JIČÍŇÁK"

POPIS

Poloha trati: 28,432 km (Jičín - Turnov)

Největší mostní stavbou na trati 041 z Hradce Králové přes Jičín do Turnova je turnovský most přes Jizeru, lidově nazývaný „Jičíňák“. Most leží na trati v kilometru 28,432, má celkovou délku 205,33 metrů a je rozdělen do 5-ti mostových polí. Datum jeho výstavby je shodný s rokem výstavby trati a tím je rok 1903. Je samozřejmě jednokolejný jako celá trať 041 a překonává tok Jizery a zároveň náhon vodní elektrárny. Ty se asi 80 metrů za mostem stékají. Most leží v přímém směru, mezi dopravními body Turnov město a Turnov na širé trati, ve směru vjezdu na turnovské hlavní nádraží. Na levé straně mostu je 1,5 metru široký chodník pro pěší, nesený konzolemi, které jsou připojeny k svislicím hlavních nosníků.

Most je rozdělen na jednotlivá mostní pole z nichž prostřední, nejdelší je hlavní. Rozpětí jednotlivých polí je 36,3m/36,3m/61,6m/36,3m a 24,4m. Celá konstrukce je ocelová příhradová, kompletně nýtovaná, s prvkovou mostovkou - hlavní pole má mostovku dolní s příhradovými příčníky, ostatní pole mají mostovku zapuštěnou. Celý traťový svršek je na mostovku upevněn pomocí plošně uložených dřevěných mostníků. Konstrukce mostu je uložena na ocelolitinových ložiscích. V letech 2000-2005 probíhala kompletní rekonstrukce mostu, při které byly zrekonstruovány ocelové prvky o celkové váze 100 tun.

FOTOGALERIE

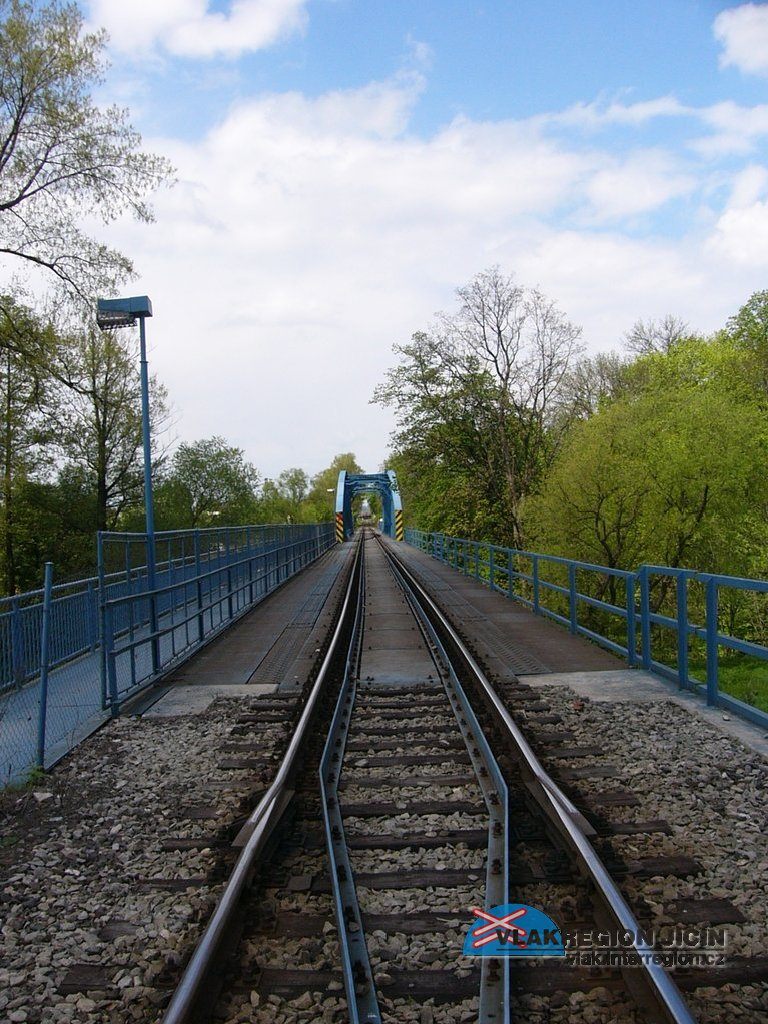

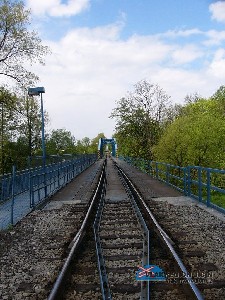

Kompletní pohled na most - v popředí vidět napojení kolejnic pro vyrovnání dilatací (5/2008)

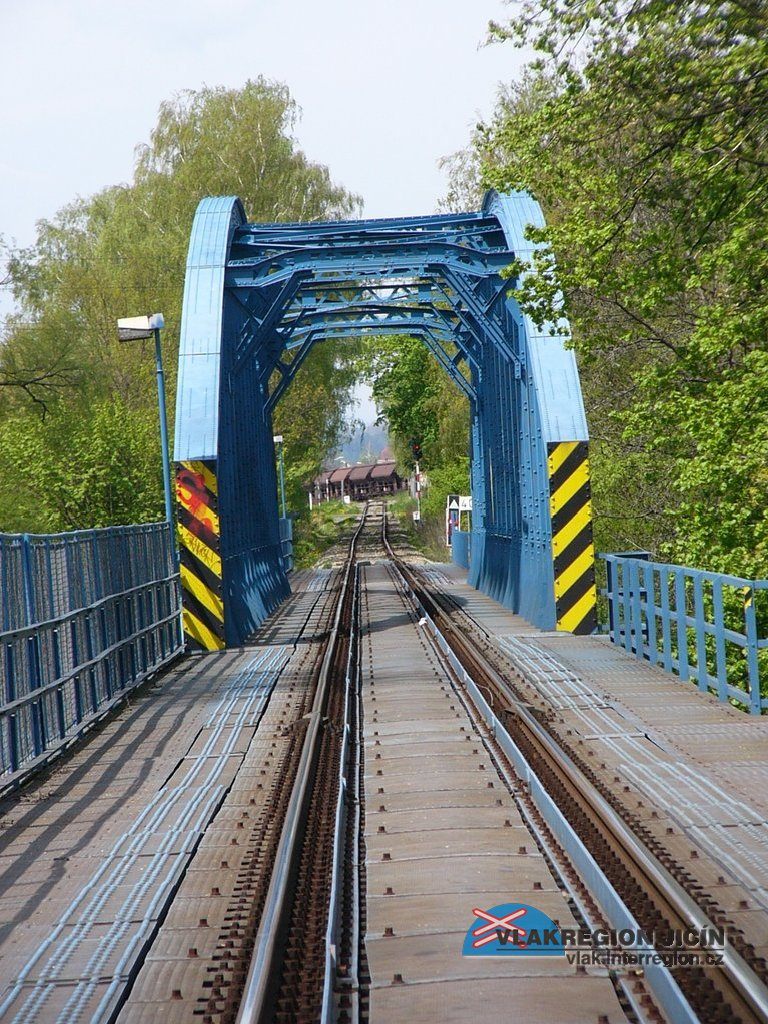

Hlavní pole mostu (5/2008)

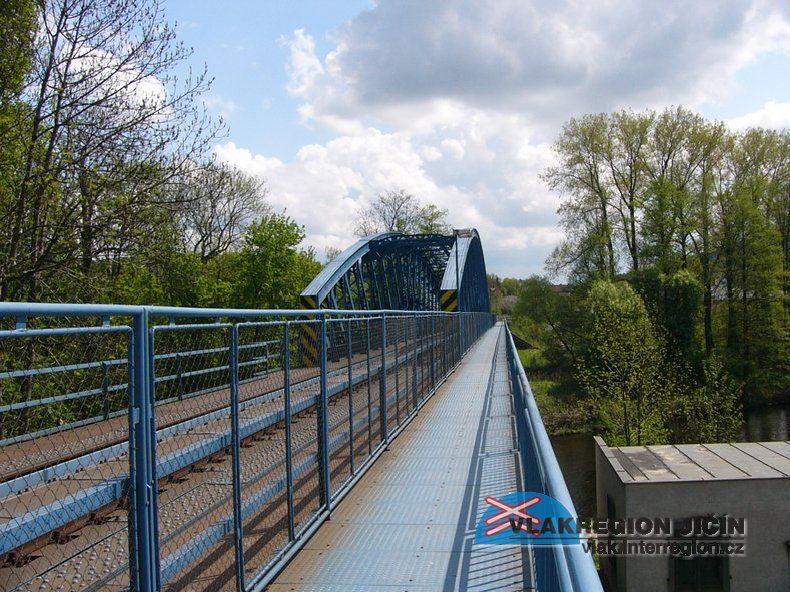

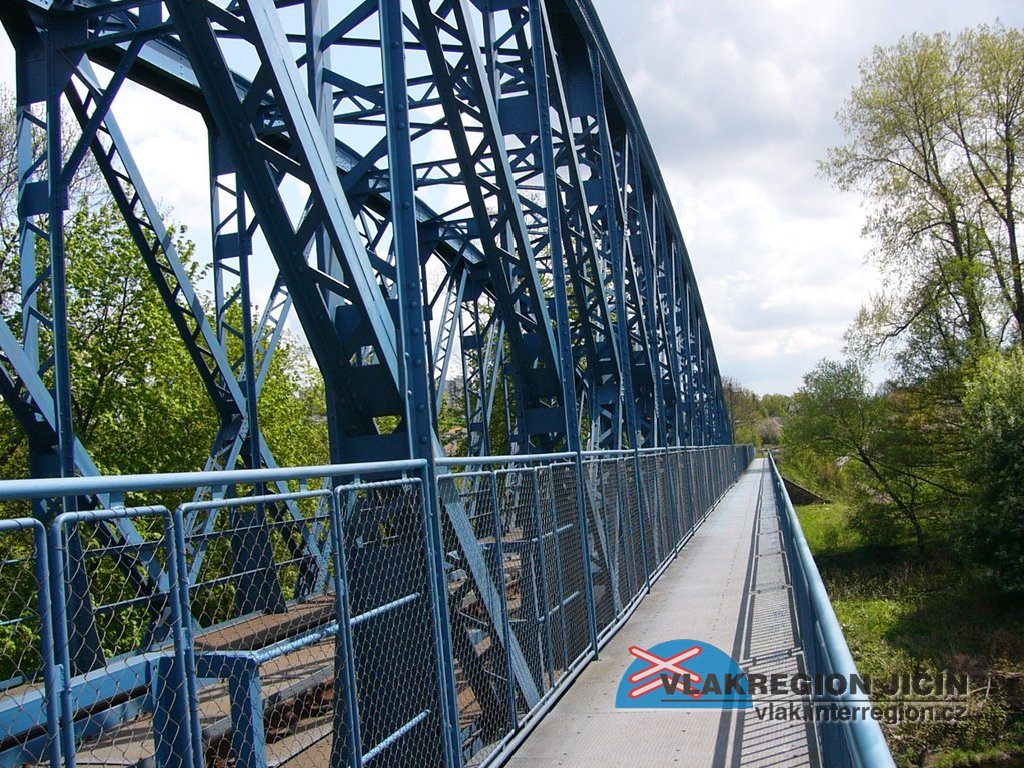

Chodník pro pěší na levé straně mostu (5/2008)

MAPA

Volba zobrazované mapy:

OBECNÉ INFORMACE

Trať: Hradec Králové - Jičín - Turnov (část Jičín - Turnov)
GVD: 511
Číslo tratě v jízdním řádu: 041
Počet kolejí: 1
Charakteristika mostu: přímý příhradový most přes řeku Jizeru
Délka: 205,33 m
mezi dopravními body: Turnov - Turnov město
Rok výstavby: 1903 (rekonstrukce 2000-2005)
